Projekt domu Pik dr-S BSA1678

Projekt domu Pik dr-S BSA1678

Powierzchnia użytkowa:

129,39 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

25,07 x 19,64 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Cena projektu:

3 850 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2017 – co to oznacza? icon

Ten projekt spełnia normy energooszczędności ważne do końca 2020 roku. Tym samym może wymagać dostosowania do nowych norm i wytycznych dotyczących energooszczędności, a to będzie się dla Ciebie wiązać z dodatkowymi kosztami na etapie adaptacji.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 14 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 14 dni, lub wymienić przez 365 dni od daty zakupu. Po 14 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

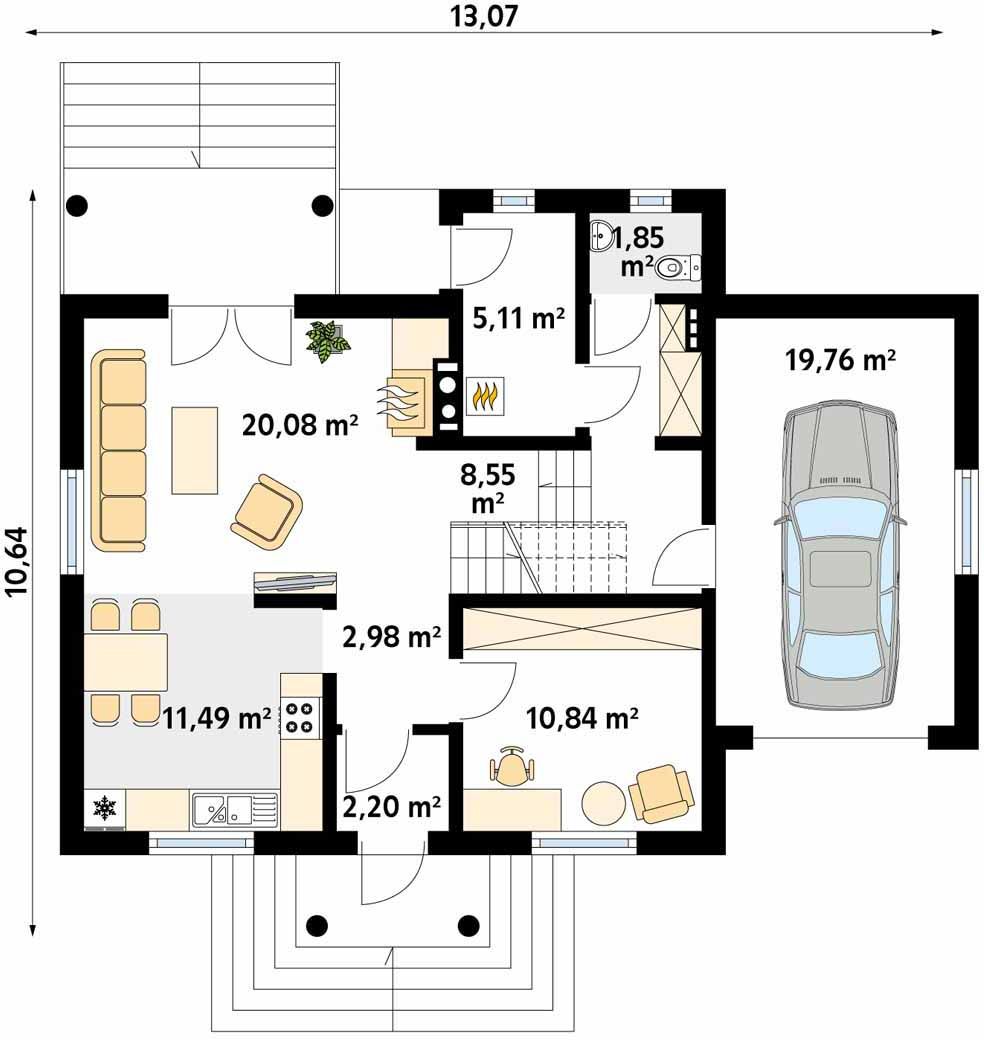

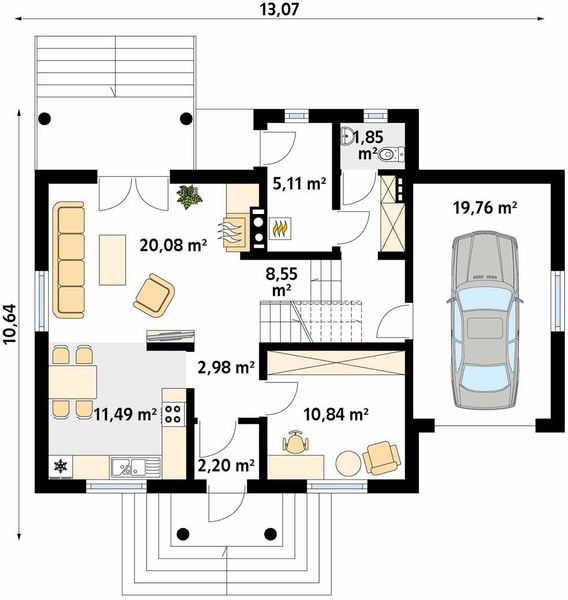

Rzut parteru

Rzut parteru projektu Pik dr-S
  • 1. Wiatrołap 2,20 m²
  • 2. Korytarz 2,98 m²
  • 3. Kuchnia 11,49 m²
  • 4. Pokój dzienny 20,08 m²
  • 5. Korytarz 8,55 m²
  • 6. Wc 1,85 m²
  • 7. Pokój 10,84 m²
  • 8. Kotłownia 5,11 m²
  • 9. Garaż jednostanowiskowy 19,76 m²
  • Razem rzut parteru 82,86 m²

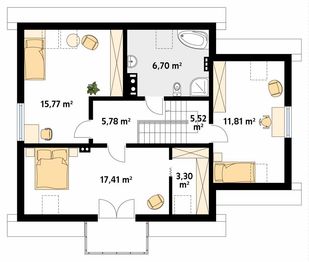

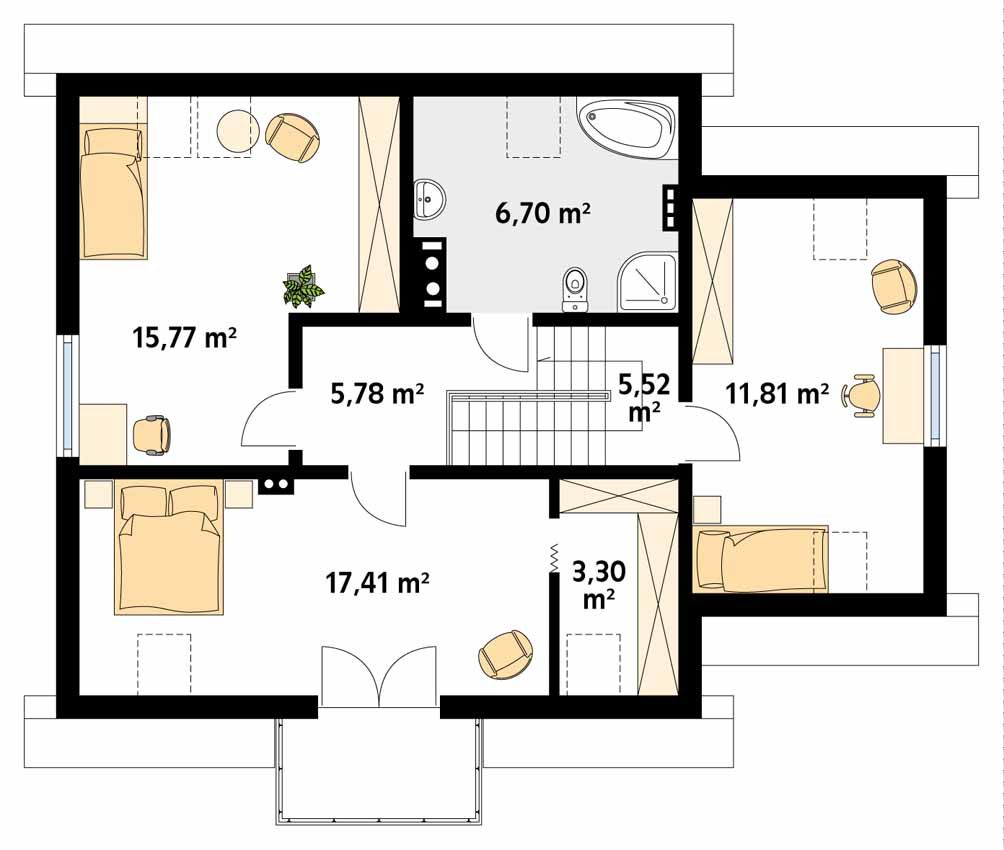

Rzut poddasza

Rzut poddasza projektu Pik dr-S
  • 1. Schody 5,52 m²
  • 2. Korytarz 5,78 m²
  • 3. Pokój 17,41 m²
  • 4. Garderoba 3,30 m²
  • 5. Pokój 15,77 m²
  • 6. Łazienka 6,70 m²
  • 7. Pokój 11,81 m²
  • Razem rzut poddasza 66,29 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
129,39 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
113,06 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
676 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
193 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,71 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
25,07 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,64 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
84,53 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2017
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Dach: dachówka, kąt nachylenia 40°. Stropy: na belkach drewnianych. Ściany: szkielet drewniany. Ogrzewanie: gazowe.

Extradodatki w prezencie

Zdjęcie 1 projektu Pik dr-S BSA1678

Projekt domu Pik dr-S, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Elektroniczna wersja projektu 495 zł icon

Wersja elektroniczna jest przydatna na etapie adaptacji projektu. Pliki DWG zawierają część architektoniczną projektu:

  • rzuty
  • przekroje
  • elewacje
  • wykaz stolarki okiennej i drzwiowej
Nie obejmuje ona części konstrukcyjnej i instalacji.

Uwaga! Wersję elektroniczną projektu można zamówić tylko po uprzednim zakupie pełnej dokumentacji projektu w wersji papierowej.

Icon Schemat zbiornika szczelnego
70 zł 60 zł
Cena przy zakupie z projektem icon

Oferujemy Państwu schemat podziemnego, szczelnego zbiornika jednokomorowego o pojemności 7,85 m3.

Nie każdy nowy dom można podłączyć do kanalizacji. Co wtedy zrobić ze ściekami? Najczęściej odprowadza się je do zbiornika szczelnego zwanego powszechnie szambem. Budowa szamba nie wymaga zezwolenia na budowę, ale 30 dni przed planowanym rozpoczęciem robót trzeba ten zamiar zgłosić w wydziale architektury lokalnego starostwa powiatowego lub urzędu gminy i wraz z wnioskiem zgłoszenia przedstawić projekt zbiornika i jego planowane usytuowanie na działce. Wszystkie te formalności warto załatwić podczas ubiegania się o pozwolenie na budowę domu. Schemat zbiornika szczelnego powinien zostać zaadaptowany przez architekta.

Cena promocyjna obowiązuje wyłącznie przy jednoczesnym zakupie dodatku z projektem.

Icon Kosztorys inwestorski 500 zł icon

Kosztorys budowlany na płycie CD to niezwykle pomocne narzędzie przy wycenach prac budowlanych oraz negocjacyjnych z wykonawcą. Kosztorys może być również podstawą do ubiegania się o kredyt hipoteczny. Narzędzie to pozwala stworzyć harmonogram prac ściśle powiązany z własnymi możliwościami finansowymi.

Kosztorys budowlany zawiera:

  • tabelę elementów, która przedstawia poszczególne etapy budowy wraz z ich kosztami
  • przedmiar, który obejmuje zestawienie wszystkich prac związanych z budową wraz z kosztami i ilościami
  • zestawienie materiałów potrzebnych do budowy
  • zestawienie robocizny, które obejmuje wynagrodzenie wszystkich robotników wraz z kosztami ich pracy
  • zestawienie sprzętu, które obejmuje wszystkie maszyny budowlane biorące udział przy budowie domu, wraz z kosztami ich wynajmu oraz czasu pracy
Kosztorys budowlany zawiera pozycje cenowe netto oraz uwzględnia wyłącznie część budowlaną robót – bez instalacji. Instalacje oraz podatek VAT (8%) zostały uwzględnione jedynie wskaźnikowo w tabelach elementów zapisanych w formacie programu Excel.

Opis projektu

Budynek Pik dr-S jest opcją popularnego projektu Pik. W odróżnieniu od podstawowej wersji projekt ma większą powierzchnię. Projekt domu Pik dr-S jest doskonałym rozwiązaniem dla osób posiadających średniej szerokości działkę. Dom posiada prostą bryłę, więc będzie się dobrze prezentował niezależnie od otoczenia. Projekt należy do kategorii domów z kalenicą skierowaną równolegle do drogi, co jest bardzo istotnie, gdy wymaga tego plan zagospodarowania przestrzennego. Kierowany jest do Inwestorów posiadających działkę pozwalającą na realizację projektu w zabudowie wolnostojącej. Autor projektu przewidział garaż jednostanowiskowy w linii budynku. Konstrukcja domu zwieńczona jest dachem dwuspadowym, który jest prosty i ekonomiczny w realizacji. Projekt Pik dr-S to dom parterowy z poddaszem użytkowym, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Warto zwrócić uwagę na przestronną część dzienną. W projekcie przewidziano kuchnię otwartą. Takie rozwiązanie sprawia, że część dzienna jest bardzo przestronna. Dodatkowo przewidziano miejsce na wstawienie stołu, co sprzyja wspólnym rodzinnym posiłkom. W salonie znajduje się nastrojowy kominek dający przyjemne ciepło i nadający wnętrzu przyjemnej atmosfery. Atutami projektu jest uwzględniona na dole, osobna ubikacja dla gości oraz przestronna i w pełni komfortowa łazienka przewidziana na wyższej kondygnacji. Potrzeby 4-6 osobowej rodziny spełnią przewidziane w projekcie cztery przestronne sypialnie. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Wspólne grillowanie i rodzinne posiłki umili uwzględniony w projekcie taras. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii szkieletowej. Jego wygląd zewnętrzny uwydatnia cechy charakterystyczne dla stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.

Czytaj więcej

Usytuowanie na działce

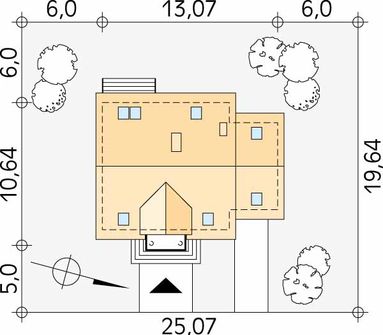

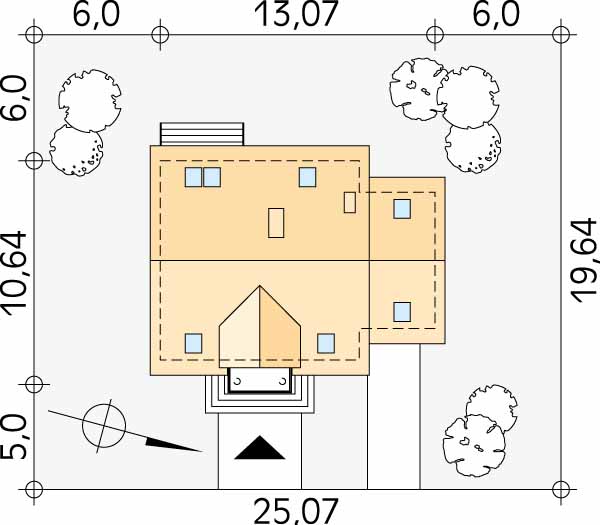

Usytuowanie projektu Pik dr-S na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Elewacje

Frontowa
Tylna
Lewa
Prawa

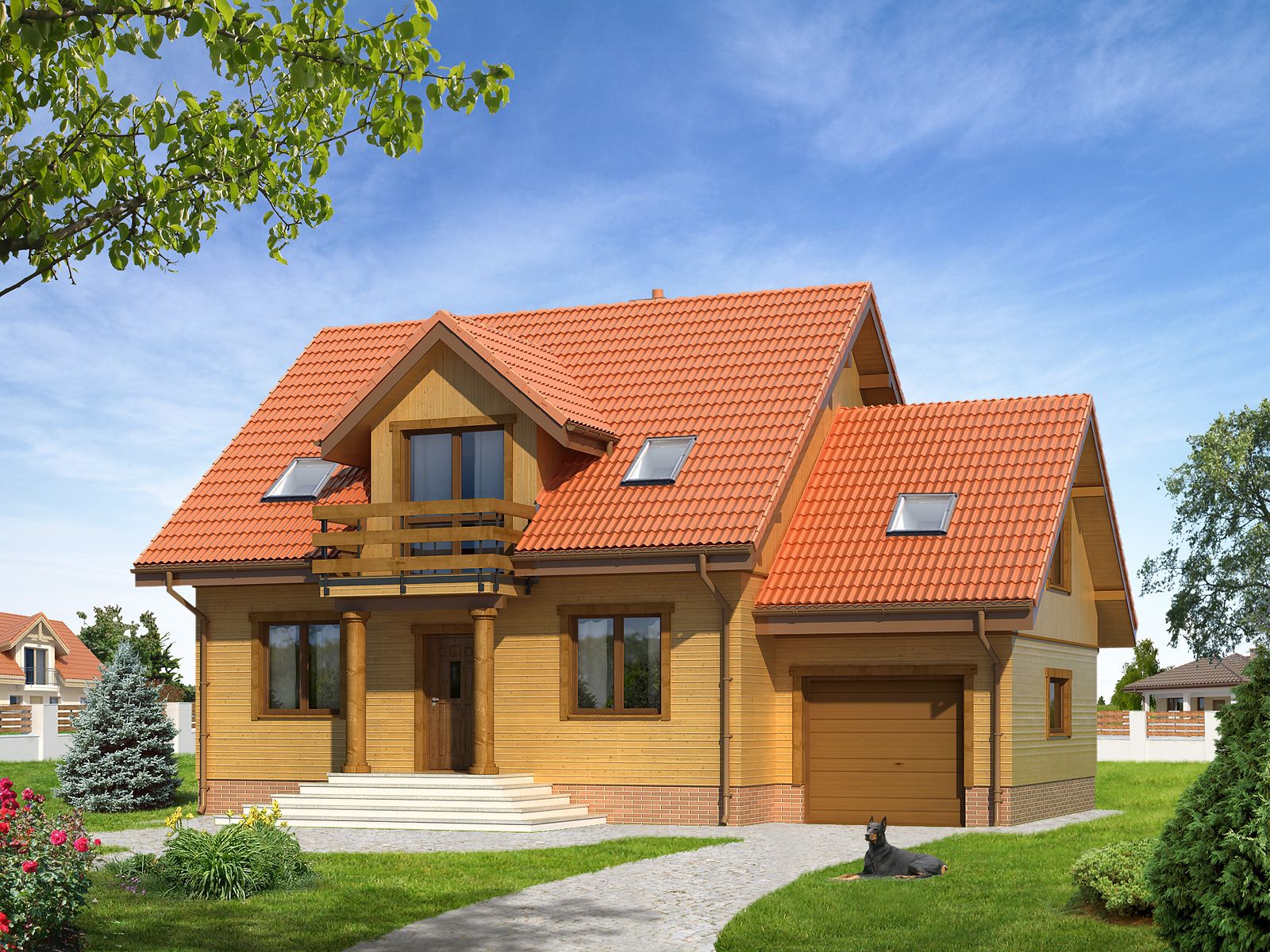

Elewacja frontowa projektu Pik dr-S

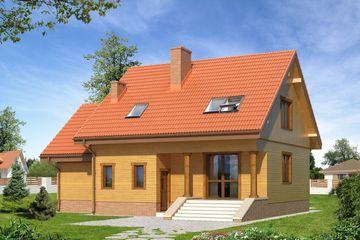

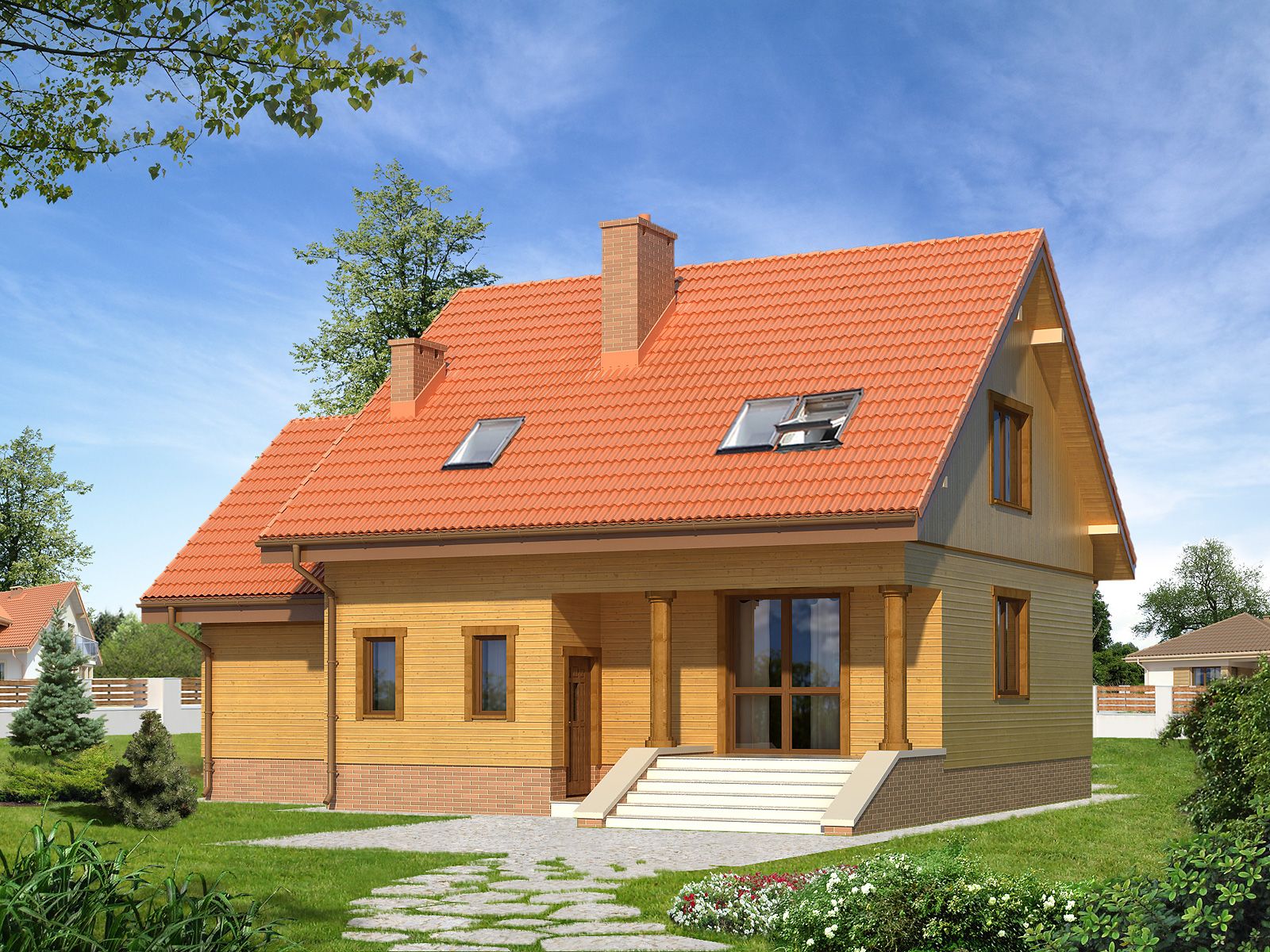

Elewacja tylna projektu Pik dr-S
Elewacja lewa projektu Pik dr-S
Elewacja prawa projektu Pik dr-S
Autor: DOMY w Stylu
