Projekt domu Pik BSA1378

Projekt domu Pik BSA1378

Powierzchnia użytkowa:

121,40 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

21,25 x 19,75 m

Kąt nachylenia dachu:

40°

Koszt budowy:

208 746 zł

Więcej parametrów

Cena projektu:

4 150 zł

3 550 zł

Oferta ważna do 30.11.2020 r.

Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

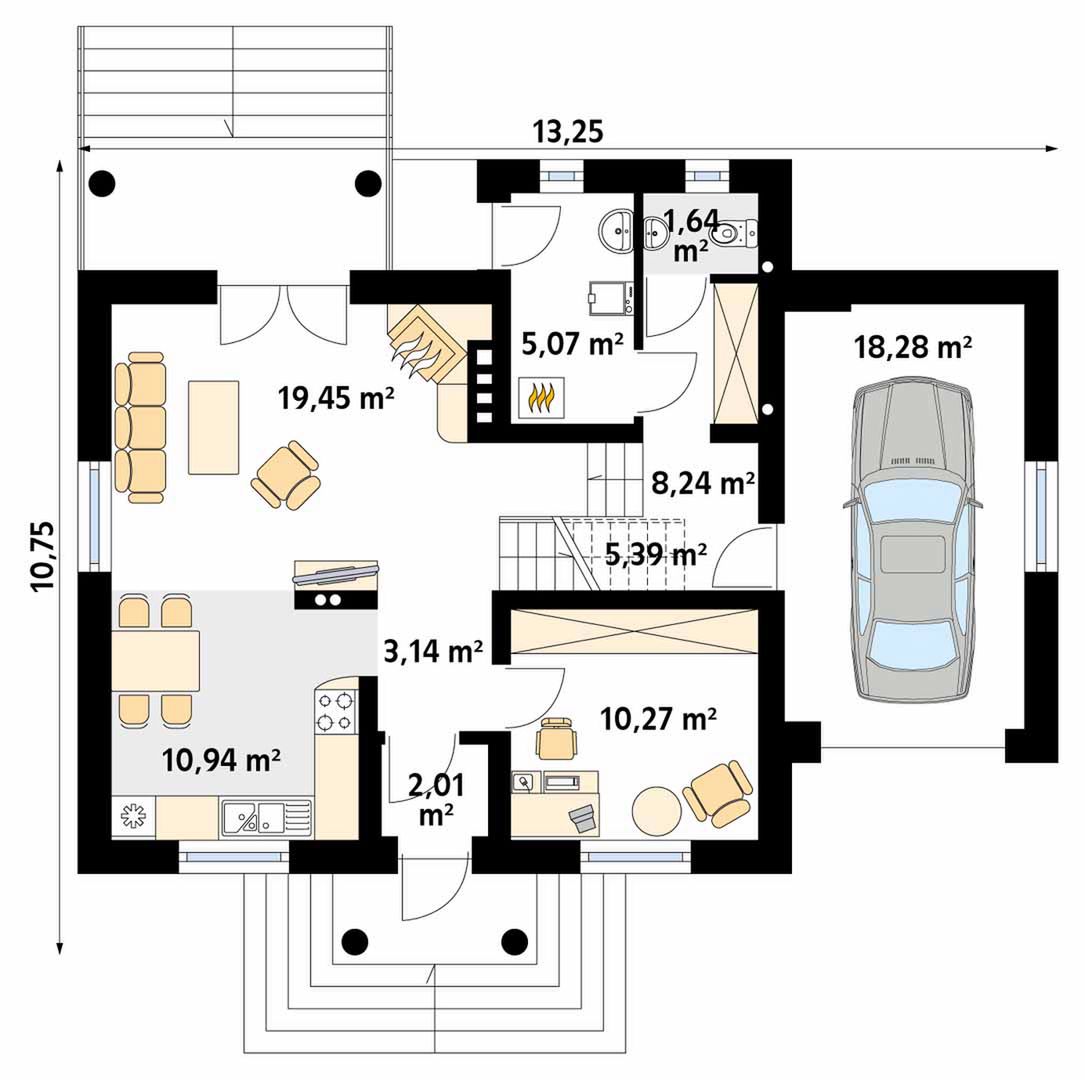

Rzut parteru

Rzut parteru projektu Pik
  • 1. Wiatrołap 1,80 m²
  • 2. Korytarz 3 m²
  • 3. Kuchnia + jadalnia 11,30 m²
  • 4. Pokój dzienny 19,50 m²
  • 5. Korytarz 10,40 m²
  • 6. Pokój 10,50 m²
  • 7. Kotłownia 5,20 m²
  • 8. Wc 1,70 m²
  • 9. Garaż jednostanowiskowy 18,50 m²
  • Razem rzut parteru 81,90 m²

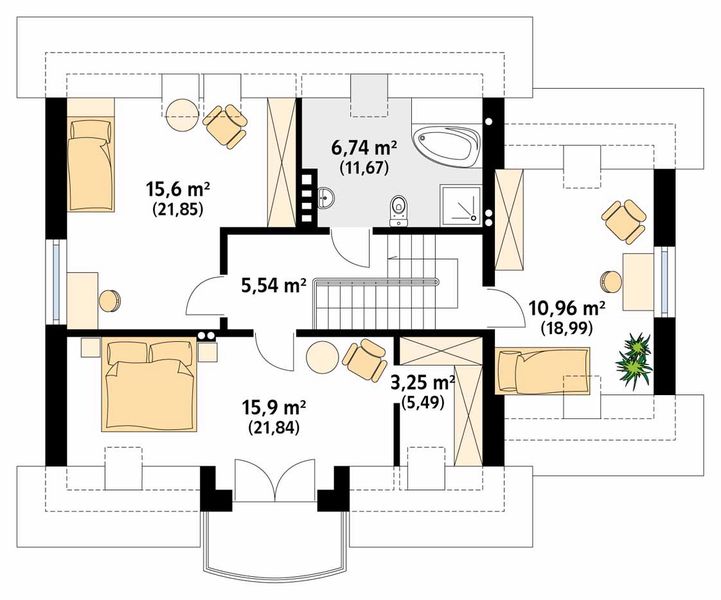

Rzut poddasza

Rzut poddasza projektu Pik
  • 1. Korytarz 5,70 m²
  • 2. Pokój 15,20 m²
  • 3. Łazienka 6,40 m²
  • 4. Pokój 17,30 m²
  • 5. Garderoba 3,10 m²
  • 6. Pokój 10,30 m²
  • Razem rzut poddasza 58 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
121,40 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
117 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
683 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
200 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,73 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
21,25 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,75 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
54,80 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Dach: dachówka, kąt nachylenia 40°. Stropy: żelbetowe, wylewane. Ściany: 2-warstwowe - pustak ceramiczny + styropian. Ogrzewanie: gazowe.

Koszt budowy domu

Całkowity koszt budowy domu
208 746 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Pik

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

Extradodatki w prezencie

Zdjęcie 1 projektu Pik BSA1378

Projekt domu Pik, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Elektroniczna wersja projektu 495 zł icon

Wersja elektroniczna jest przydatna na etapie adaptacji projektu. Pliki DWG zawierają część architektoniczną projektu:

  • rzuty
  • przekroje
  • elewacje
  • wykaz stolarki okiennej i drzwiowej
Nie obejmuje ona części konstrukcyjnej i instalacji.

Uwaga! Wersję elektroniczną projektu można zamówić tylko po uprzednim zakupie pełnej dokumentacji projektu w wersji papierowej.

Icon Schemat zbiornika szczelnego
70 zł 60 zł
Cena przy zakupie z projektem icon

Oferujemy Państwu schemat podziemnego, szczelnego zbiornika jednokomorowego o pojemności 7,85 m3.

Nie każdy nowy dom można podłączyć do kanalizacji. Co wtedy zrobić ze ściekami? Najczęściej odprowadza się je do zbiornika szczelnego zwanego powszechnie szambem. Budowa szamba nie wymaga zezwolenia na budowę, ale 30 dni przed planowanym rozpoczęciem robót trzeba ten zamiar zgłosić w wydziale architektury lokalnego starostwa powiatowego lub urzędu gminy i wraz z wnioskiem zgłoszenia przedstawić projekt zbiornika i jego planowane usytuowanie na działce. Wszystkie te formalności warto załatwić podczas ubiegania się o pozwolenie na budowę domu. Schemat zbiornika szczelnego powinien zostać zaadaptowany przez architekta.

Cena promocyjna obowiązuje wyłącznie przy jednoczesnym zakupie dodatku z projektem.

Icon Kosztorys inwestorski 500 zł icon

Kosztorys budowlany na płycie CD to niezwykle pomocne narzędzie przy wycenach prac budowlanych oraz negocjacyjnych z wykonawcą. Kosztorys może być również podstawą do ubiegania się o kredyt hipoteczny. Narzędzie to pozwala stworzyć harmonogram prac ściśle powiązany z własnymi możliwościami finansowymi.

Kosztorys budowlany zawiera:

  • tabelę elementów, która przedstawia poszczególne etapy budowy wraz z ich kosztami
  • przedmiar, który obejmuje zestawienie wszystkich prac związanych z budową wraz z kosztami i ilościami
  • zestawienie materiałów potrzebnych do budowy
  • zestawienie robocizny, które obejmuje wynagrodzenie wszystkich robotników wraz z kosztami ich pracy
  • zestawienie sprzętu, które obejmuje wszystkie maszyny budowlane biorące udział przy budowie domu, wraz z kosztami ich wynajmu oraz czasu pracy
Kosztorys budowlany zawiera pozycje cenowe netto oraz uwzględnia wyłącznie część budowlaną robót – bez instalacji. Instalacje oraz podatek VAT (8%) zostały uwzględnione jedynie wskaźnikowo w tabelach elementów zapisanych w formacie programu Excel.

Icon Wentylacja mechaniczna z rekuperacją 650 zł icon

System wentylacji pozwala na pełną kontrolę nad wymianą powietrza w domu. Ma to duże znaczenie nie tylko ze względu na jakość powietrza, ale także dla ograniczania strat ciepła. Energię odzyskuje się dzięki rekuperatorowi, który ogrzewa chłodne powietrze czerpane z zewnątrz ciepłym powietrzem usuwanym z pomieszczeń. Dzięki temu świeże powietrze doprowadzane do pomieszczeń nie jest aż tak chłodne, a tym samym potrzeba mniej energii na podtrzymanie temperatury. Świeże powietrze poprzez system kanałów wentylacyjnych dostarczane jest do pokoi. Pozostałe kanały wywiewne usuwają zanieczyszczone powietrze z kuchni, toalety, łazienki i garderoby.

Do projektu oferujemy szczegółowy schemat wentylacji mechanicznej z gruntowym powietrznym wymiennikiem ciepła (GPWC) opracowanym przez firmę REHAU.

AWADUKT Thermo to pierwszy gruntowy powietrzny wymiennik ciepła z antybakteryjną warstwą wewnętrzną, która zmniejsza stopień rozwoju mikroorganizmów, a tym samym poprawia jakość powietrza w porównaniu ze zwykłymi systemami. GPWC jest instalacją wspierającą i dopełniającą instalację wentylacji mechanicznej. Jest to system rur ułożonych w gruncie, przez które powietrze pobierane jest do centrali wentylacyjnej. Dzięki temu świeże powietrze jest podgrzewane zimą, a schładzane latem. System nie tylko pozwala zredukować zużycie energii, ale także zapewnia odpowiednią temperaturą i zdrowe powietrze w pomieszczeniach.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt domu Pik jest doskonałym rozwiązaniem dla osób posiadających średniej szerokości działkę. Bryła budynku posiada formę prostą, więc jego realizacja nie pochłonie zbyt wielu środków finansowych. W tym projekcie kalenica usytuowana jest równolegle do drogi, co często określane jest w planie zagospodarowania przestrzennego. Dom został zaprojektowany do zabudowy wolnostojącej. Posiada garaż jednostanowiskowy w linii budynku. Jest to również doskonała propozycja dla osób szukających domu z dachem dwuspadowym, dzięki któremu budynek posiada ponadczasowy wygląd. Projekt Pik to dom parterowy z poddaszem użytkowym, co sprawia, że jego powierzchnia jest wyraźnie podzielona na strefy: dzienną i nocną.Sercem domu jest przestronna strefa dzienna, która sprzyja spędzaniu wspólnego czasu w gronie najbliższych. Kuchnia otwarta na salon to doskonałe miejsce dla osób lubiących połączenie funkcjonalności z atrakcyjnym i nowoczesnym wyglądem. Ciekawym elementem jest z pewnością usytuowany w salonie kominek, który nada wnętrzu niepowtarzalny klimat. Uwzględniona na dole toaleta świetnie sprawdzi się w trakcie odwiedzin gości, natomiast poddasze dysponuje komfortową, w pełni funkcjonalną łazienką. Strefa sypialniana składa się z czterech pokoi, co jest doskonałą opcją dla 4-6 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Efektowny taras pozwala na kontakt z naturą bez zbytniego oddalania się od domowego zacisza. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii murowanej. Jego wygląd zewnętrzny uwydatnia cechy charakterystyczne dla stylu tradycyjnego, dlatego będzie prezentować się doskonale niezależnie od okolicy.

Czytaj więcej

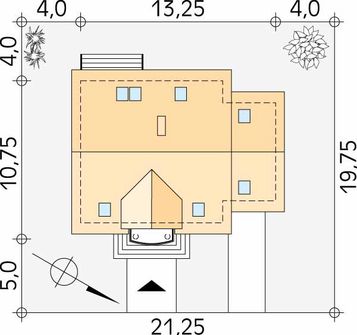

Usytuowanie na działce

Usytuowanie projektu Pik na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Pik

Elewacje

Frontowa
Tylna
Lewa
Prawa

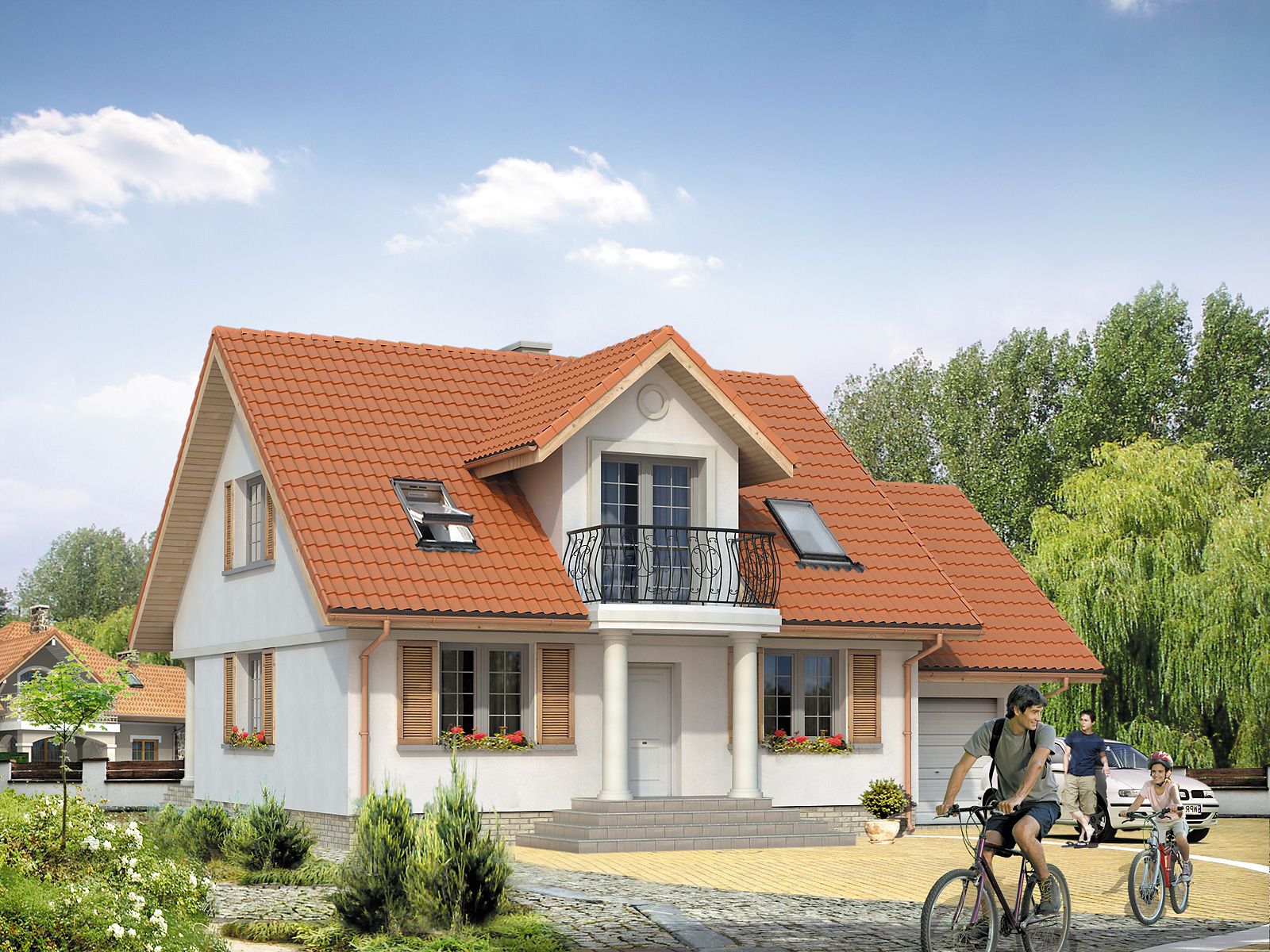

Elewacja frontowa projektu Pik
Elewacja tylna projektu Pik
Elewacja lewa projektu Pik
Elewacja prawa projektu Pik
Autor: DOMY w Stylu
