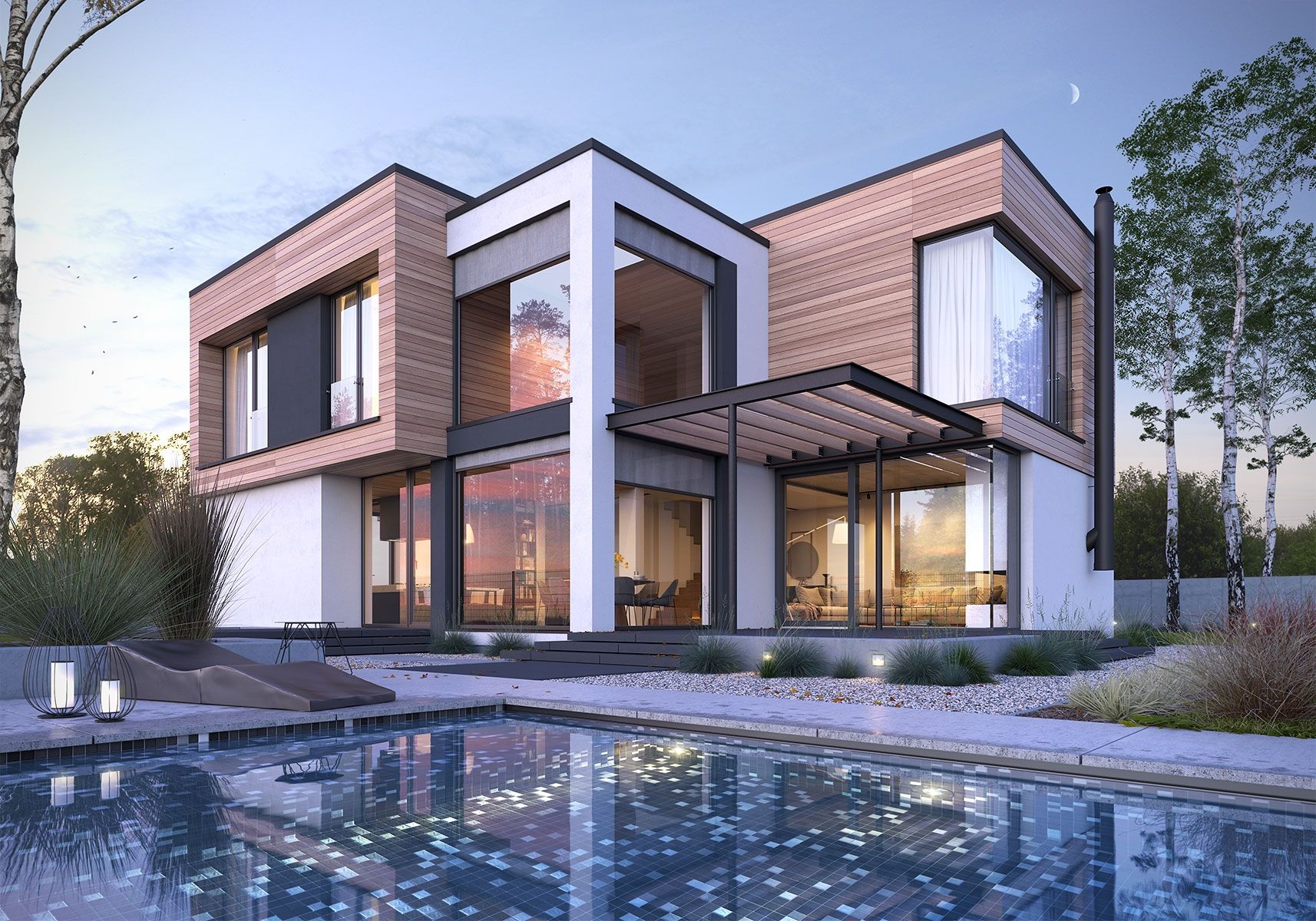

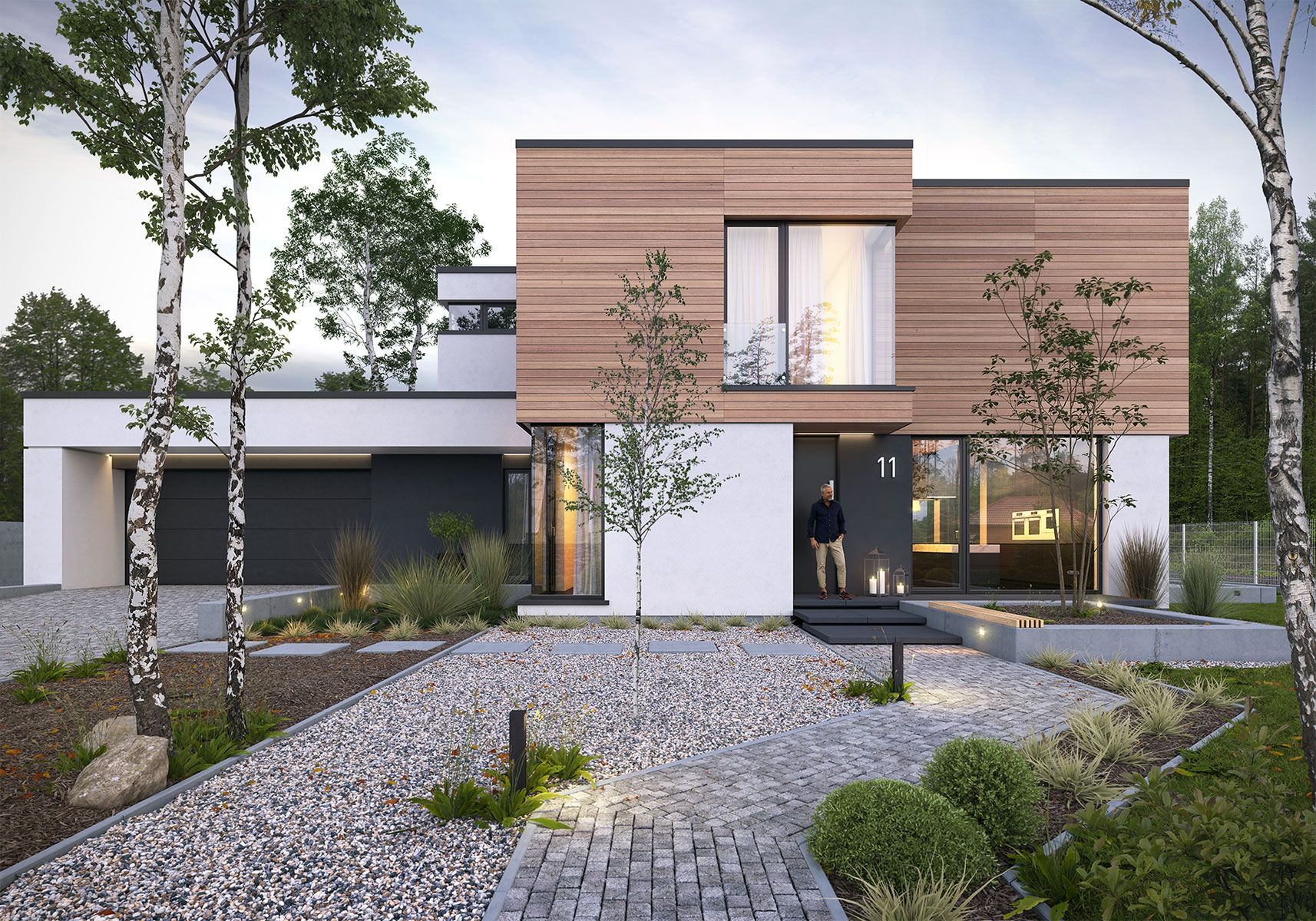

Projekt domu piętrowego Otwarty 2 z obszernym garażem, z dachem płaskim, z tarasem, z antresolą, sprawdź!
Czytaj więcejProjekt domu Otwarty 2 WAW1133
Powierzchnia użytkowa:
221,40 m²
Pokoje (bez salonu):
5
Stanowiska garażowe:
2
Łazienki + toalety:
3
Min. szer. i dł. działki:
28,03 x 25,25 m
Kąt nachylenia dachu:
2°
Więcej parametrów
Cena projektu:
6 400 zł
6 100 zł
Oferta ważna do 18.03.2021 r.
pon.-pt. 8-21, sob.-niedz. 9-17
Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:
Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:
Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.
Sprawdź pozostałe opcjeProjekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.
Dowiedz się więcejAby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

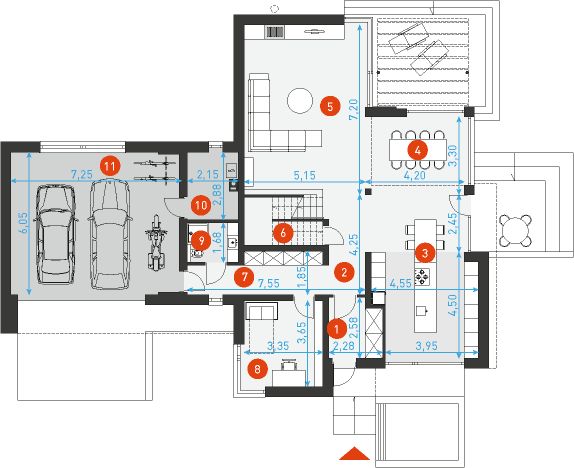

Dowiedz się więcejRzut parteru

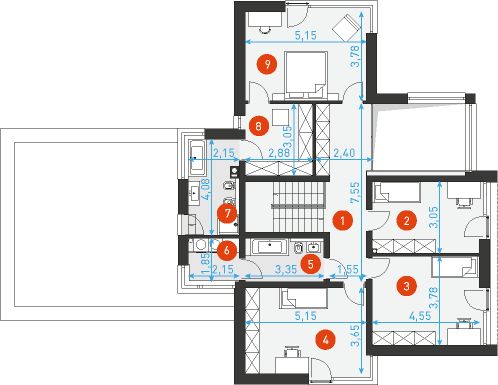

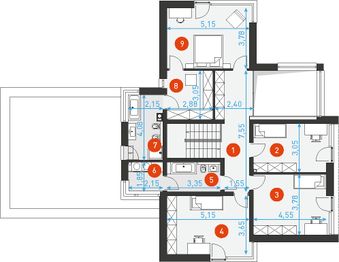

Rzut 1 piętra
Zamów rysunki szczegółowe
Jakie zmiany możesz zrobić w gotowym projekcie domu?
Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego
Dowiedz się więcejSuma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
Kocioł gazowy i instalacja solarna
Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.
Parametr | WT 2017 | WT 2021 |
---|---|---|
Energia pierwotna (Ep) | do 90 kWh/(m2rok) | do 70 kWh/(m2rok) |
Ściany zewnętrzne | maks. 0,23 W/m2K | maks. 0,20 W/m2K |
Dach/stropodachy | maks. 0,23 W/m2K | maks. 0,15 W/m2K |
Podłogi na gruncie | maks. 0,23 W/m2K | maks. 0,30 W/m2K |
Okna i drzwi balkonowe | maks. 1,10 W/m2K | maks. 0,90 W/m2K |
Okna dachowe(połaciowe) | maks. 1,30 W/m2K | maks. 1,10 W/m2K |
Drzwi i bramy | maks. 1,50 W/m2K | maks. 1,30 W/m2K |
Fundamenty: tradycyjne - ławy i stopy żelbetowe.Fundamenty: tradycyjne - ławy i stopy żelbetowe. Ściany: bloczek silikatowy + styropian - na etapie adaptacji można zamienić na inny materiał o tej samej wytrzymałości na ściskanie 10-15 MPa, np. pustak ceramiczny. Elewacja: tynk, na fragmentach elewacji drewniany profil wykończeniowy - materiał dodatkowy podkreślający podziały elewacji, taki jak drewno można zamienić na inny, np. płytkę klinkierową. Stropy: żelbetowe wylewane - na etapie adaptacji istnieje możliwość zmiany na stropy gęstożebrowe. Schody: systemowe - konstrukcja schodów oraz materiały wykończeniowe przewidziane do indywidualnej aranżacji. Dach: płaski - membrana dachowa - konstrukcja więźby przewidziana pod pokrycie ciężkie dla I strefy wiatrowej i II strefy śniegowej.
Koszty budowy domu Otwarty 2
Projekt domu Otwarty 2, a w nim:
Projekt architektoniczny
Projekt konstrukcyjny
Projekt instalacyjny
Zgoda na zmiany
Uprawnienia architektów i branżystów
Charakterystyka energetyczna
Wentylacja mechaniczna z rekuperacją
gratis!Projekty architektury ogrodowej
gratis!Tablica informacyjna
gratis!Dziennik budowy
gratis!Poradnik “Jak urządzić ogród?”
gratis!Materiały promocyjne i kupony rabatowe
gratis!Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.
Jak działa kominek z płaszczem wodnym
Kominek z płaszczem wodnym, w odróżnieniu od zwykłego kominka, posiada wymiennik ciepła, za pomocą którego ciepło powstające w procesie spalania przekazywane jest do instalacji grzewczej. Główne źródło ciepła może stanowić np. kocioł gazowy kondensacyjny. Nad prawidłową pracą kominka czuwa regulator mikroprocesorowy, którego zadaniem jest sterowanie pompą obiegową oraz utrzymanie wymaganej temperatury w jego płaszczu poprzez zapewnienie odpowiedniego środowiska w komorze spalania. Realizowane jest to poprzez otwieranie bądź przymykanie przepustnicy powietrza. Kontrola nad procesem spalania skutkuje również wydłużeniem czasu spalania jednego wkładu paliwa.
Kominek z płaszczem wodnym teoretycznie może stanowić główne źródło ogrzewania, ale ze względów praktycznych takie rozwiązanie jest mało korzystne. Główne minusy to konieczność magazynowania bardzo dużej ilości opału oraz częstego uzupełniania wkładu podczas spalania, co w praktyce oznacza brak możliwości ogrzewania domu podczas dłuższej nieobecności mieszkańców. W związku z tym kominek tego typu powinien być stosowany jako uzupełniające, okresowe źródło energii (wraz z kotłem gazowym lub pompą ciepła). Taka zintegrowana instalacja jest zarządzana automatycznie. Urządzenie sterujące kieruje obwodami w celu optymalnego gospodarowania energią z obu źródeł ciepła, tak aby ich działania wzajemnie się uzupełniały. W momencie spadku temperatury na płaszczu wodnym automatyczny sterownik włącza pracę kotła lub pompy ciepła, natomiast gdy temperatura w kominku wzrasta po dołożeniu opału, praca głównego urządzenia grzewczego zostaje zatrzymana. Współpraca kominka w układzie automatycznym jest ograniczona wyłącznie do urządzeń, w których możliwe jest wstrzymanie pracy jak kocioł gazowy lub pompa ciepła, czego nie da się zrobić w piecach na paliwo stałe.
W naszych opracowaniach kominek z płaszczem wodnym jest źródłem ciepła dodatkowym. Projekt instalacji kominka z płaszczem wodnym oferujemy w dwóch wersjach. W wersji standardowej ogrzewanie pomieszczeń odbywa się za pomocą grzejników tradycyjnych, natomiast w wersji rozszerzonej główny udział w systemie grzewczym ma ogrzewanie podłogowe, natomiast grzejniki tradycyjne występują w sypialniach oraz pomieszczeniach, w których ogrzewanie podłogowe nie jest w stanie dostarczyć wymaganej ilości ciepła. Podstawowym źródłem ciepła w obu przypadkach jest kocioł gazowy kondensacyjny.
Działanie pompy ciepła w bardzo dużym uproszczeniu jest oparte na pobieraniu energii cieplnej ze źródła ciepła o niższej temperaturze, następnie na przetworzeniu jej (tak by miała wyższą temperaturę niż na początku) i finalnie – oddaniu jej do instalacji grzewczej budynku. Ciepło może być pobierane z gruntu, wody gruntowej lub powietrza, stąd też wynika nazewnictwo tych urządzeń: pompa gruntowa typu solanka–woda, pompa typu powietrze–woda, pompa typu woda–woda. Żeby cały obieg oparty na pompie ciepła mógł działać poprawnie, niezbędny jest stały dopływ prądu zasilający sprężarkę, która kondensuje ciepło i przekazuje je do instalacji grzewczej. Pompa ciepła, zużywając 1 kWh energii elektrycznej, pobiera z otoczenia od 1 do 4 kWh ciepła i przekazuje do wnętrza energię cieplną w ilości od 2 do 5 kWh. Pompa dostarcza zatem więcej ciepła, niż zużywa prądu, i dlatego jest tania w eksploatacji. Pompy ciepła tym mniej zużywają energii elektrycznej, im niższą temperaturę oddawania ciepła muszą zapewnić. Z tego względu najlepiej współpracują z ogrzewaniem niskotemperaturowym płaszczyznowym, czyli np. podłogowym, w którym krążąca woda ma temperaturę nieprzekraczającą 35-40°C.
Najtańszą i najprostszą w montażu jest pompa ciepła typu powietrze–woda, ponieważ nie wymaga kosztownych prac gruntowych. Niestety ma ona ograniczoną wydajność, zależną od powierzchni budynku oraz zewnętrznej temperatury powietrza, z którego pobiera ciepło. Minimalna temperatura zewnętrzna, przy której pompa tego typu pracuje samodzielnie, wynosi od -15 lub -20°C (w zależności od producenta). Poniżej tej wartości uruchamia się grzałka elektryczna, która znacząco podwyższa koszty eksploatacji. Ze względu na stabilną temperaturę pobieranego ciepła znacznie lepszą efektywnością energetyczną charakteryzują się pompy gruntowe typu solanka–woda (solanka to płyn odbierający ciepło z gruntu, będący mieszanką glikolu i wody). Nawet w polskim klimacie temperatura gruntu poniżej pewnej głębokości jest stała niezależnie od pory roku. Pompa gruntowa może być pozioma (z instalacją umieszczoną na niewielkiej głębokości, ale za to na dużej powierzchni) lub pionowa – pobierająca ciepło z gruntu poprzez sondy na głębokości 80-150 m. Inwestycja w ten rodzaj pompy będzie droższa ze względu na płytkie prace gruntowe o dużej powierzchni lub głębokie odwierty.
Uwzględniając całościowe koszty montażu i konserwacji instalacji oraz późniejsze wydatki na paliwo, pompa ciepła w stosunku do innych źródeł ogrzewania jest korzystną alternatywą. Jest tańsza od ogrzewania elektrycznego, może być tańsza niż ogrzewanie gazowe, natomiast będzie droższa od ogrzewania na węgiel czy drewno. Główne zalety pompy ciepła to: praktycznie bezobsługowe użytkowanie, minimalne wymagania powierzchniowe w zakresie montażu wewnątrz budynku oraz brak konieczności wyznaczania kotłowni, a to oznacza oszczędność kilku metrów kwadratowych i możliwość przeznaczenia dodatkowego pomieszczenia na pralnię, spiżarnię czy składzik. Nie ma również potrzeby podłączania pompy do żadnego komina dymowego czy spalinowego. Podstawowe wady to wyższe koszty instalacji w stosunku do innych źródeł ciepła oraz uzależnienie od energii elektrycznej.
Oferowane przez naszą pracownię projekty pomp ciepła wykorzystują urządzenia typu solanka–woda z kolektorem głębinowym zasilające ogrzewanie podłogowe oraz wariant wspomagany kominkiem z płaszczem wodnym. Mimo że ten rodzaj pompy wymaga wykonania odwiertów, to – w stosunku do pompy gruntowej typu poziomego lub typu powietrze–woda – jej późniejsza eksploatacja jest sprawniejsza i dużo tańsza. Gruntowy wymiennik ciepła (czyli część instalacji ukryta pod ziemią) jest jednym z najważniejszych elementów tego systemu ogrzewania. Prawidłowe wykonanie wymiennika i określenie jego wydajności cieplnej jest kluczowym elementem instalacji mającym wpływ na komfort i późniejszą bezproblemową jej eksploatację dlatego przed jego wykonaniem zalecane jest wykonanie badań gruntowych. Badania określają rodzaj gruntu, a także położenie zwierciadła wód gruntowych, co ma istotny wpływ na wydajność cieplną takiego wymiennika. Przeprowadzenie badań gruntowych pozwala na uniknięcie późniejszych niespodzianek związanych chociażby z głębokością czy też ilością odwiertów, co z kolei przekłada się znacząco na ogólny koszt wykonania dolnego źródła ciepła.
Jak działa ogrzewanie podłogowe?
Ogrzewanie podłogowe wodne jest systemem niskotemperaturowym. Większość ciepła, w przeciwieństwie do grzejników tradycyjnych, przekazuje na drodze promieniowania. Woda grzewcza, przepływając przez rurociąg zalany w warstwie jastrychu, oddaje ciepło do pomieszczenia poprzez powierzchnię podłogi. Ważnym elementem, biorąc pod uwagę wydajność takiego grzejnika, jest więc materiał, którym jest pokryta. Najlepiej sprawdzają się rozwiązania ceramiczne, kamienne, bardzo dobrze przewodzące ciepło. Biorąc pod uwagę inny rodzaj wykończenia bądź zastosowanie wykładziny, trzeba liczyć się z możliwością zmniejszenia mocy takiego grzejnika, a także zwrócić uwagę na to, czy konkretny materiał (albo cały system) jest dopuszczony do stosowania z ogrzewaniem podłogowym. Wylewka, w której zalane są rury grzejne, stanowi pewnego rodzaju magazyn ciepła, dlatego ogrzewanie podłogowe charakteryzuje się dużą bezwładnością cieplną. Podłoga wolniej się nagrzewa, ale też wolniej oddaje ciepło, co skutkuje utrzymaniem w pomieszczeniu stabilnej temperatury.
Ogrzewanie podłogowe jest trwałe, estetyczne i pozwala w łatwy sposób zachować czystość. Oddawanie ciepła w większości przez promieniowanie zapobiega zwiększonej cyrkulacji powietrza w pomieszczeniu, a co za tym idzie, ogranicza przenoszenie się kurzu. Pionowy rozkład temperatury w pomieszczeniu z ogrzewaniem podłogowym jest zbliżony do idealnego i pozwala uzyskać komfort cieplny odpowiedni dla organizmu człowieka. Tego typu ogrzewanie w połączeniu z nowoczesnymi, niskotemperaturowymi źródłami ciepła, jakimi są pompy ciepła bądź też kotły kondensacyjne, pozwala wykorzystać wysoką sprawność systemu oraz stanowi doskonałą, energooszczędną alternatywę dla tradycyjnego ogrzewania. Wybór ogrzewania podłogowego powinien być dokonany już na etapie projektowym. Decydując się na nie, należy liczyć się z tym, że koszt jego wykonania będzie wyższy niż ogrzewania tradycyjnymi grzejnikami. Przy odpowiedniej konfiguracji źródła ciepła bez problemu w jednym budynku można zastosować zarówno ogrzewanie podłogowe, jak i ogrzewanie grzejnikami. Ze względu na dużą bezwładność cieplną montaż ogrzewania podłogowego nie jest zalecany w sypialniach.
Oferowany przez nas projekt zawiera kompletne rozwiązanie instalacji ogrzewczej w budynku z podstawowym udziałem ogrzewania podłogowego oraz źródłem ciepła w postaci kotła gazowego kondensacyjnego bądź pompy ciepła. W projekcie wskazane są lokalizacje i parametry powierzchni grzejnych, nastawy na zaworach równoważących, a także sposób sterowania instalacją ogrzewania podłogowego. Niekiedy ogrzewanie podłogowe nie jest w stanie dostarczyć do pomieszczenia wymaganej ilości ciepła (szczególnie w łazienkach), co jest spowodowane zbyt małą powierzchnią podłogi w stosunku do zapotrzebowania na ciepło. W takim przypadku brakująca ilość ciepła dostarczana jest do pomieszczenia za pomocą grzejników tradycyjnych. Standardowe opracowanie nie zawiera ogrzewania podłogowego w sypialniach ze względu na zbyt dużą bezwładność tego rodzaju ogrzewania, a w konsekwencji utrudnioną możliwość szybkiej regulacji temperatury czyli jej podwyższenia lub obniżenia.
Jak działa instalacja inteligentna?
Inteligentna instalacja czyli system inteligentnego domu DEIMIC, to przede wszystkim nowoczesny i innowacyjny sposób na wprowadzenie w naszym nowym domu, wielu udogodnień oraz rozwiązań znacząco poprawiających jego funkcjonalność i bezpieczeństwo. Inteligentna instalacja DEIMIC jest systemem kablowym, który nie generuje fal elektromagnetycznych, jest odporny na wszelkie zakłócenia i gwarantuje niezawodność w działaniu.
System umożliwia zaawansowane sterowanie i zarządzanie instalacjami domowymi oraz elementami wyposażenia tj.:
Projekt domu piętrowego Otwarty 2 z obszernym garażem, z dachem płaskim, z tarasem, z antresolą, sprawdź!
Czytaj więcejProjekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot oraz wymianę. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje.

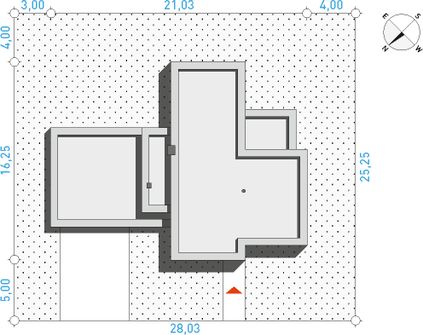

Czytaj więcejStandardowo, minimalna odległość budynku od granicy działki wynosi:
Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.
