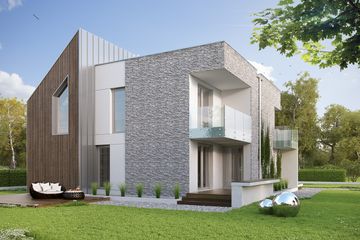

Projekt domu Orbita BSA1864

Projekt domu Orbita BSA1864

Powierzchnia użytkowa:

180,50 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

20,3 x 24,25 m

Kąt nachylenia dachu:

40°

Koszt budowy:

232 658 zł

Więcej parametrów

Cena projektu:

6 250 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2017 – co to oznacza? icon

Ten projekt spełnia normy energooszczędności ważne do końca 2020 roku. Tym samym może wymagać dostosowania do nowych norm i wytycznych dotyczących energooszczędności, a to będzie się dla Ciebie wiązać z dodatkowymi kosztami na etapie adaptacji.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 14 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 14 dni, lub wymienić przez 365 dni od daty zakupu. Po 14 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

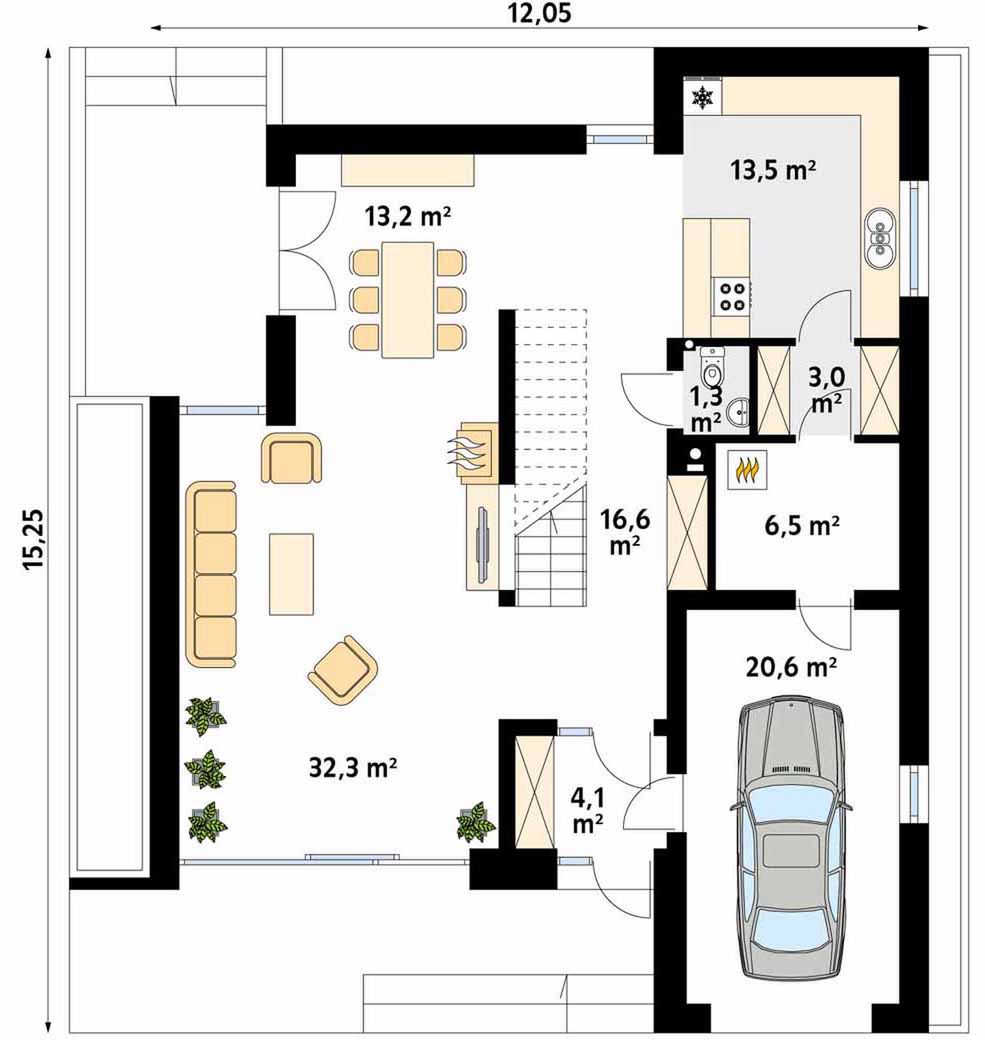

Rzut parteru

Rzut parteru projektu Orbita
  • 1. Wiatrołap 4,10 m²
  • 2. Hall 16,60 m²
  • 3. Pokój dzienny 32,30 m²
  • 4. Jadalnia 13 m²
  • 5. Wc 1,30 m²
  • 6. Kuchnia 13,50 m²
  • 7. Spiżarnia 3 m²
  • 8. Kotłownia 6,50 m²
  • 9. Garaż jednostanowiskowy 20,60 m²
  • Razem rzut parteru 110,90 m²

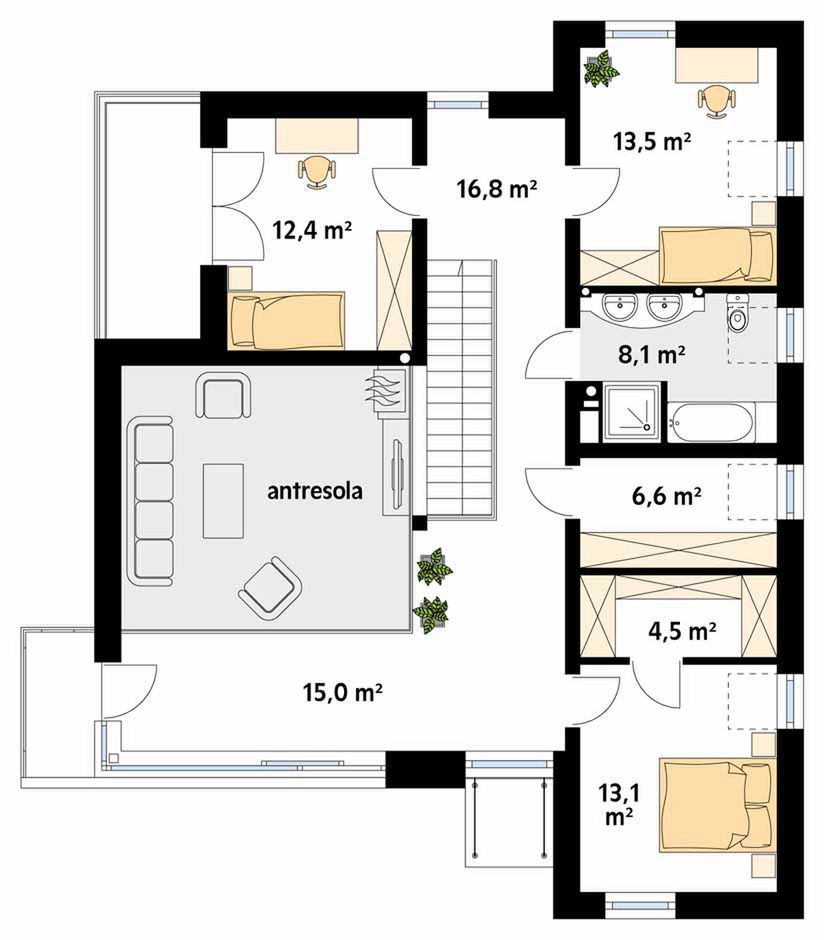

Rzut 1 piętra

Rzut 1 piętra projektu Orbita
  • 1. Korytarz 16,80 m²
  • 2. Pokój 12,40 m²
  • 3. Pokój 13,50 m²
  • 4. Łazienka 8,10 m²
  • 5. Pom. gospodarcze 6,60 m²
  • 6. Garderoba 4,50 m²
  • 7. Pokój 13,10 m²
  • 8. Antresola 15 m²
  • Razem rzut 1 piętra 90 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
180,50 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
157,30 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
948 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
75 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
9,11 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
20,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
24,25 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
86,69 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2017
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Dach: blacha na rąbek stojący Classic Ruukki, kąt nachylenia 40°. Stropy: żelbetowe, wylewane. Ściany: 2-warstwowe - bloczek silikatowy + styropian. Ogrzewanie: gazowe.

Extradodatki w prezencie

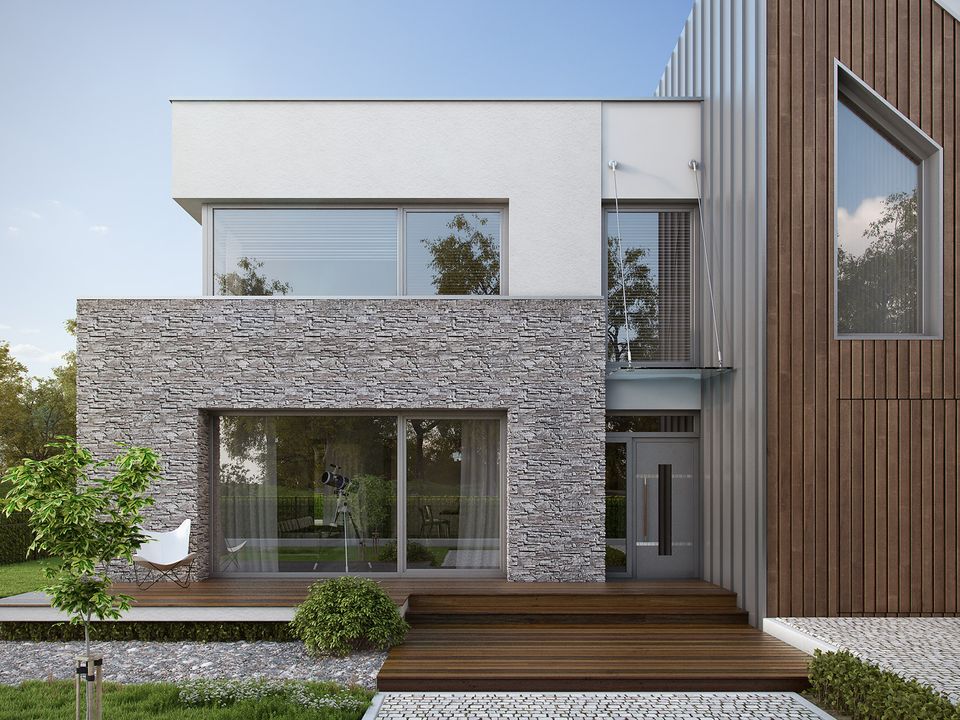

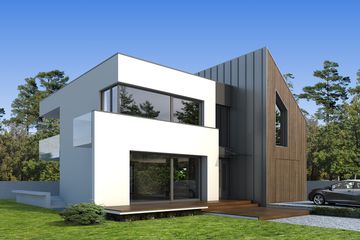

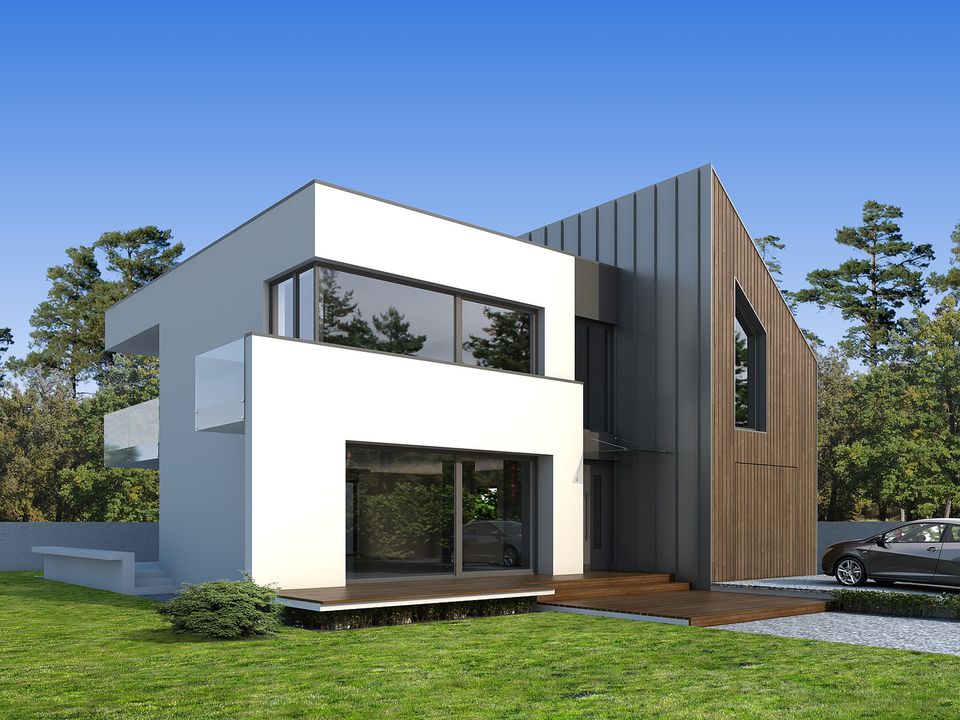

Zdjęcie 1 projektu Orbita BSA1864

Projekt domu Orbita, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Elektroniczna wersja projektu 495 zł icon

Wersja elektroniczna jest przydatna na etapie adaptacji projektu. Pliki DWG zawierają część architektoniczną projektu:

  • rzuty
  • przekroje
  • elewacje
  • wykaz stolarki okiennej i drzwiowej
Nie obejmuje ona części konstrukcyjnej i instalacji.

Uwaga! Wersję elektroniczną projektu można zamówić tylko po uprzednim zakupie pełnej dokumentacji projektu w wersji papierowej.

Icon Schemat zbiornika szczelnego
70 zł 60 zł
Cena przy zakupie z projektem icon

Oferujemy Państwu schemat podziemnego, szczelnego zbiornika jednokomorowego o pojemności 7,85 m3.

Nie każdy nowy dom można podłączyć do kanalizacji. Co wtedy zrobić ze ściekami? Najczęściej odprowadza się je do zbiornika szczelnego zwanego powszechnie szambem. Budowa szamba nie wymaga zezwolenia na budowę, ale 30 dni przed planowanym rozpoczęciem robót trzeba ten zamiar zgłosić w wydziale architektury lokalnego starostwa powiatowego lub urzędu gminy i wraz z wnioskiem zgłoszenia przedstawić projekt zbiornika i jego planowane usytuowanie na działce. Wszystkie te formalności warto załatwić podczas ubiegania się o pozwolenie na budowę domu. Schemat zbiornika szczelnego powinien zostać zaadaptowany przez architekta.

Cena promocyjna obowiązuje wyłącznie przy jednoczesnym zakupie dodatku z projektem.

Icon Kosztorys inwestorski 800 zł icon

Kosztorys budowlany na płycie CD to niezwykle pomocne narzędzie przy wycenach prac budowlanych oraz negocjacyjnych z wykonawcą. Kosztorys może być również podstawą do ubiegania się o kredyt hipoteczny. Narzędzie to pozwala stworzyć harmonogram prac ściśle powiązany z własnymi możliwościami finansowymi.

Kosztorys budowlany zawiera:

  • tabelę elementów, która przedstawia poszczególne etapy budowy wraz z ich kosztami
  • przedmiar, który obejmuje zestawienie wszystkich prac związanych z budową wraz z kosztami i ilościami
  • zestawienie materiałów potrzebnych do budowy
  • zestawienie robocizny, które obejmuje wynagrodzenie wszystkich robotników wraz z kosztami ich pracy
  • zestawienie sprzętu, które obejmuje wszystkie maszyny budowlane biorące udział przy budowie domu, wraz z kosztami ich wynajmu oraz czasu pracy
Kosztorys budowlany zawiera pozycje cenowe netto oraz uwzględnia wyłącznie część budowlaną robót – bez instalacji. Instalacje oraz podatek VAT (8%) zostały uwzględnione jedynie wskaźnikowo w tabelach elementów zapisanych w formacie programu Excel.

Opis projektu

Projekt domu Orbita to ciekawa propozycja dla osób posiadających średniej szerokości działkę. Dom posiada prostą bryłę, więc jego realizacja nie pochłonie zbyt wielu środków finansowych. Projekt ma usytuowaną kalenicę prostopadle do drogi, co jest ważne z punktu widzenia warunków zabudowy na danym terenie. Dom został zaprojektowany do zabudowy wolnostojącej. Posiada garaż jednostanowiskowy wysunięty do przodu. Jest to również ciekawa propozycja dla osób szukających domu z dachem jednospadowym, co znacznie obniża koszty realizacji. Dom doskonale sprawdzi się w przypadku, gdy jego front znajduje się od strony południowej. Projekt Orbita to dom piętrowy, dzięki czemu możemy pozwolić sobie na dom o większym metrażu na stosunkowo niedużej działce. Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Tworzy ją między innymi kuchnia, która dzięki funkcjonalnym rozwiązaniom zapewni wygodę użytkowania przez długie lata. Zwolenników praktycznych rozwiązań niewątpliwie ucieszy fakt, iż przewidziano także miejsce na spiżarkę. Architekt przewidział również miejsce na jadalnię, dzięki czemu wspólne posiłki będą doskonałą okazją do rozmów w rodzinnej atmosferze. Ciekawym elementem jest z pewnością usytuowany w salonie kominek, który nada wnętrzu niepowtarzalny klimat. Projekt przewiduje jedną toaletę na parterze oraz jedną komfortową łazienkę na piętrze. Trzy sypialnie doskonale sprawdzą się w przypadku 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Miłośników otwartych przestrzeni bez wątpienia usatysfakcjonuje efektowna antresola. Taras jest idealnym miejscem do organizowania rodzinnych spotkań i chwili relaksu. Budynek został zaprojektowany w technologii murowanej. willi.

Czytaj więcej

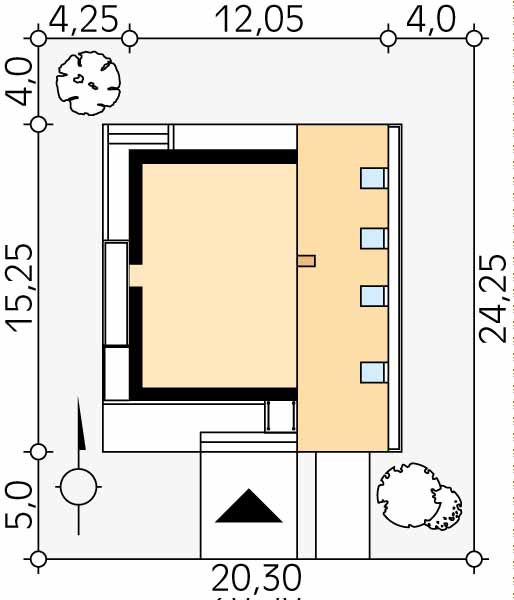

Usytuowanie na działce

Usytuowanie projektu Orbita na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

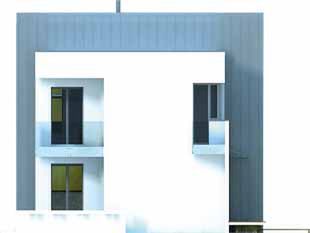

Elewacje

Frontowa
Tylna
Lewa
Prawa

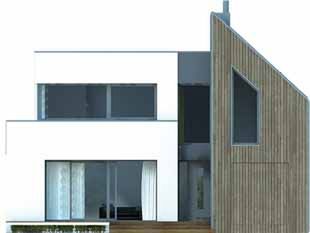

Elewacja frontowa projektu Orbita
Elewacja tylna projektu Orbita

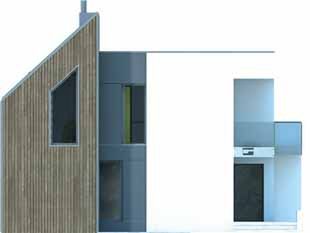

Elewacja lewa projektu Orbita

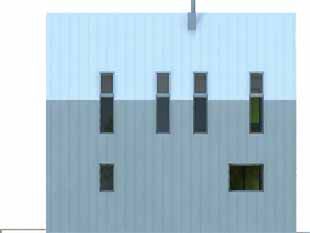

Elewacja prawa projektu Orbita
Autor: DOMY w Stylu
