Projekt domu Gaik 5dw KRP1668

Dodano!

Projekt domu Gaik 5dw KRP1668

Powierzchnia użytkowa:

78,08 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

15,14 x 18,30 m

Kąt nachylenia dachu:

48°

Więcej parametrów

Cena projektu:

3 490 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

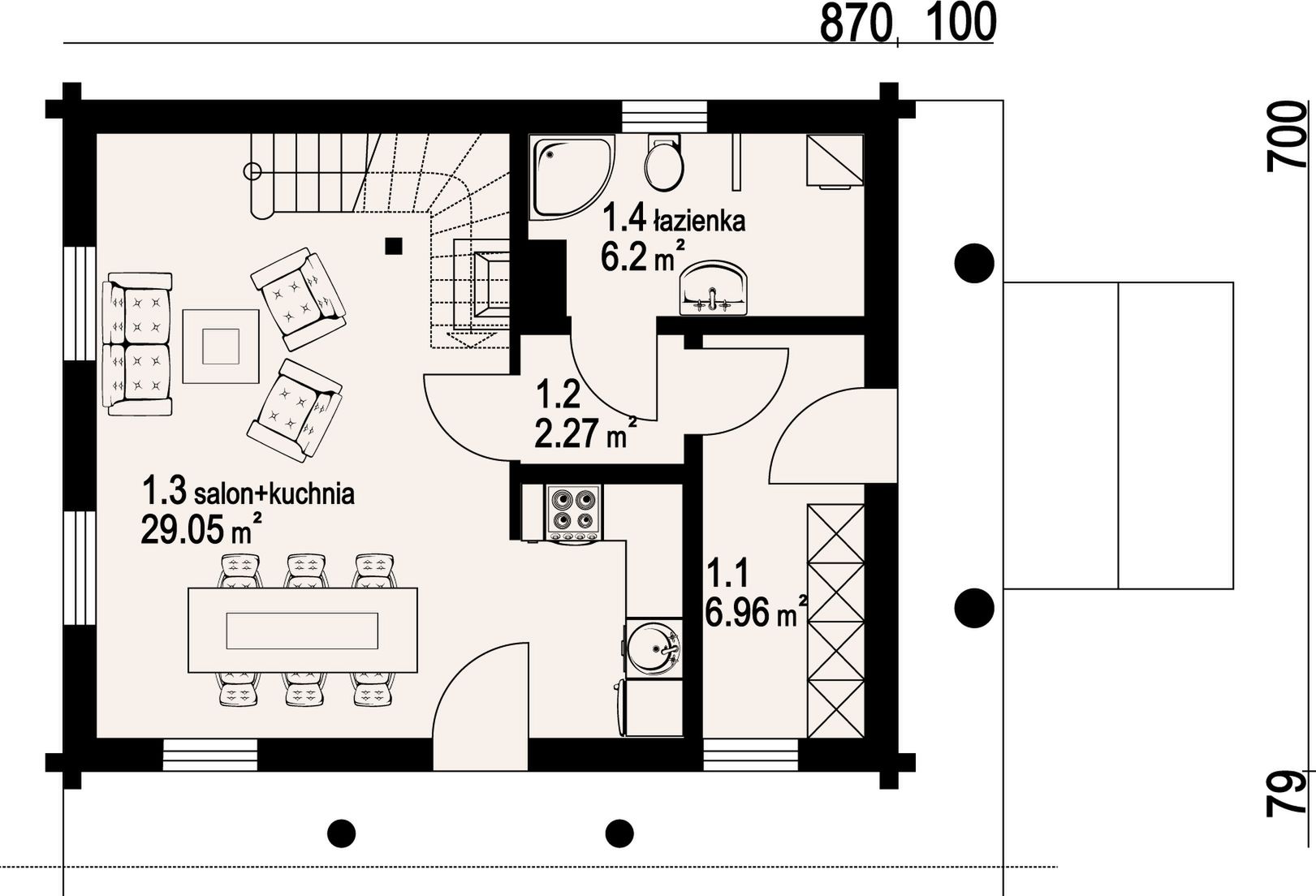

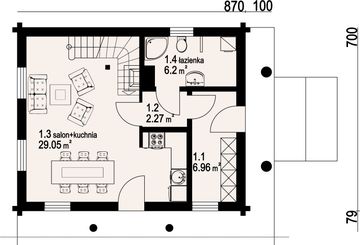

Rzut parteru - 44,48 m²

Rzut parteru projektu Gaik 5dw

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 6,96 m²
  • 2. Korytarz 2,27 m²
  • 3. Pokój dzienny + kuchnia 29,05 m²
  • 4. Łazienka 6,20 m²
  • Razem rzut parteru 44,48 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

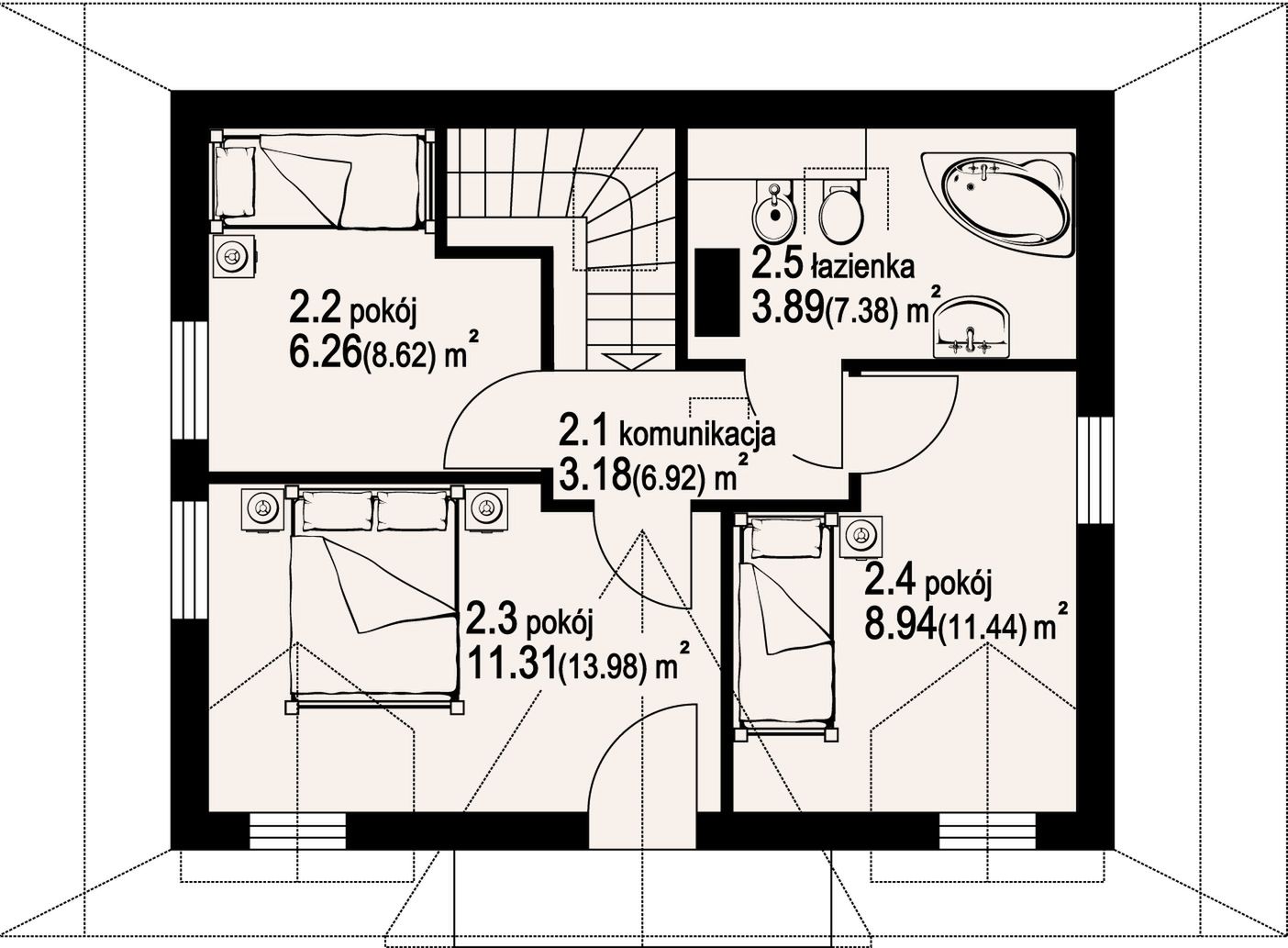

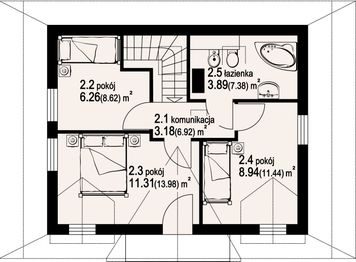

Rzut poddasza - 33,58 m²

Rzut poddasza projektu Gaik 5dw

Zapytaj, co możesz zmienić

  • 1. Korytarz 3,18 m² (6,92 m²)
  • 2. Pokój 6,26 m² (8,62 m²)
  • 3. Pokój 11,31 m² (13,98 m²)
  • 4. Pokój 8,94 m² (11,44 m²)
  • 5. Łazienka 3,89 m² (7,38 m²)
  • Razem rzut poddasza 33,58 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Gaik sudecki dw KRP1722
Gaik sudecki dw
Dodano!

Powierzchnia użytkowa: 80,35 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 490 zł

WT 2021

Zdjęcie 1 projektu L-44 Dom z bali BBD1065
L-44 Dom z bali
Dodano!

Powierzchnia użytkowa: 78,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu Rytowo dwk KRP1923
Rytowo dwk
Dodano!

Powierzchnia użytkowa: 85,21 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 590 zł

WT 2021

Zdjęcie 1 projektu Rytowo dw 29 KRP2363
Rytowo dw 29
Dodano!

Powierzchnia użytkowa: 92,39 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 790 zł

WT 2021

Zdjęcie 1 projektu Jaworzynka dw KRP1208
Jaworzynka dw
Dodano!

Powierzchnia użytkowa: 102,36 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 990 zł

WT 2021

Zdjęcie 1 projektu L-12 Dom z bali BBD1012
L-12 Dom z bali
Dodano!

Powierzchnia użytkowa: 64,70 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu L-30 Dom z bali BBD1039
L-30 Dom z bali
Dodano!

Powierzchnia użytkowa: 93,90 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu L-119 SLU1001
L-119
Dodano!

Powierzchnia użytkowa: 72,99 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 900 zł

2 600 zł

WT 2021

Zdjęcie 1 projektu Rydzowo 13 dw KRP2068
Rydzowo 13 dw
Dodano!

Powierzchnia użytkowa: 114,10 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 490 zł

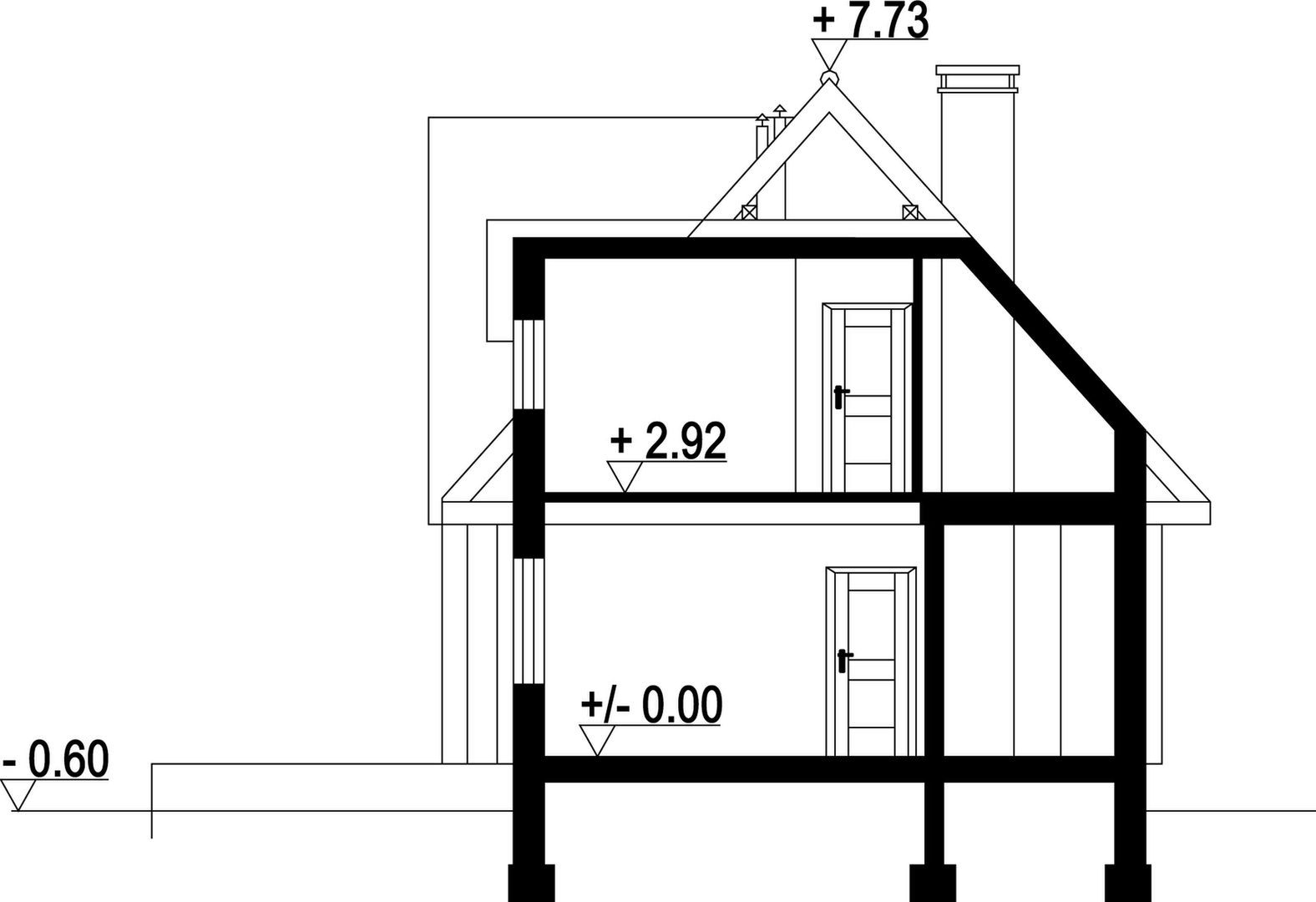

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Gaik 5dw

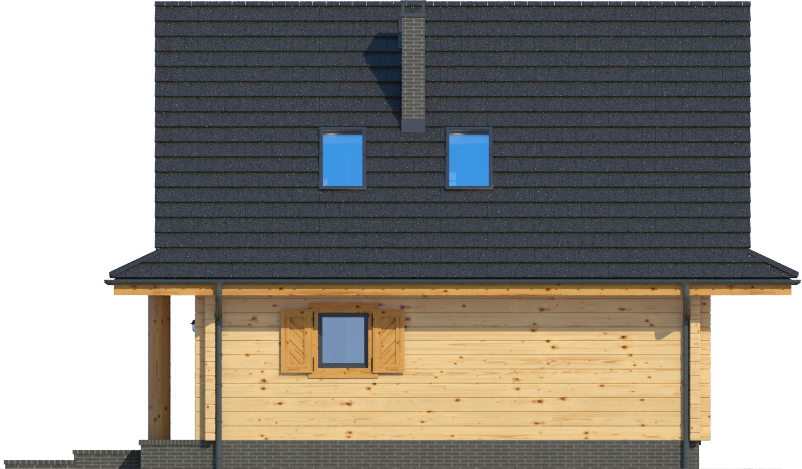

Elewacje

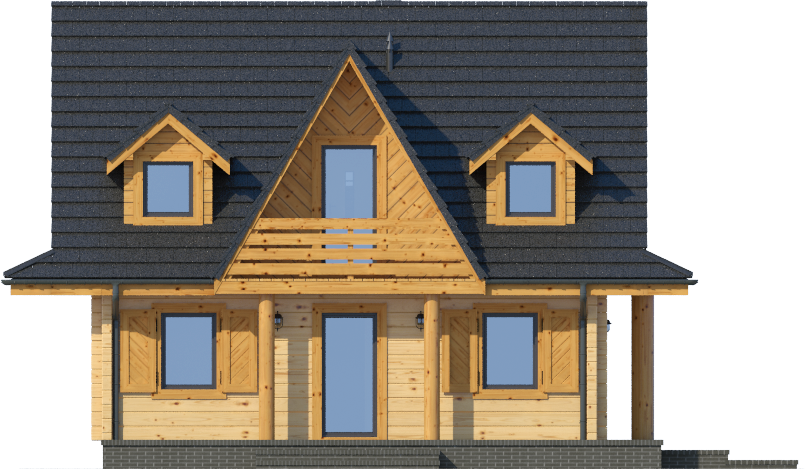

Frontowa
Tylna

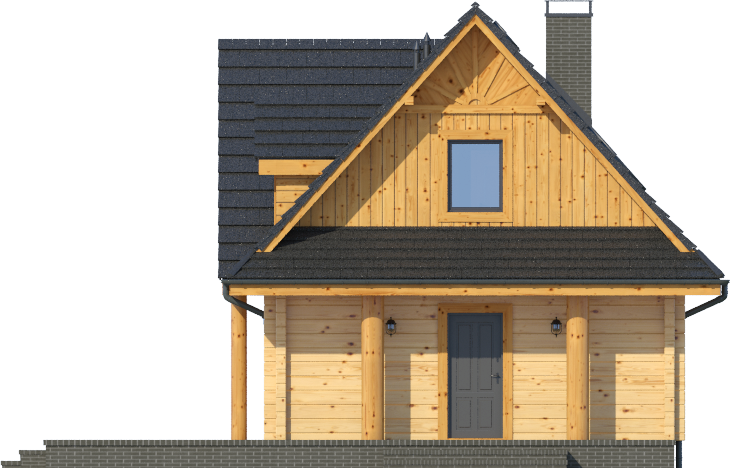

Lewa

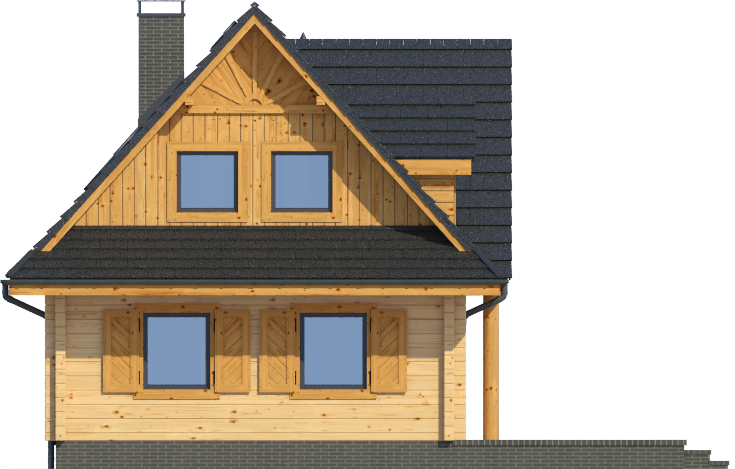

Prawa
Elewacja frontowa projektu Gaik 5dw
Elewacja tylna projektu Gaik 5dw
Elewacja lewa projektu Gaik 5dw
Elewacja prawa projektu Gaik 5dw
Autor: Dom-Projekt

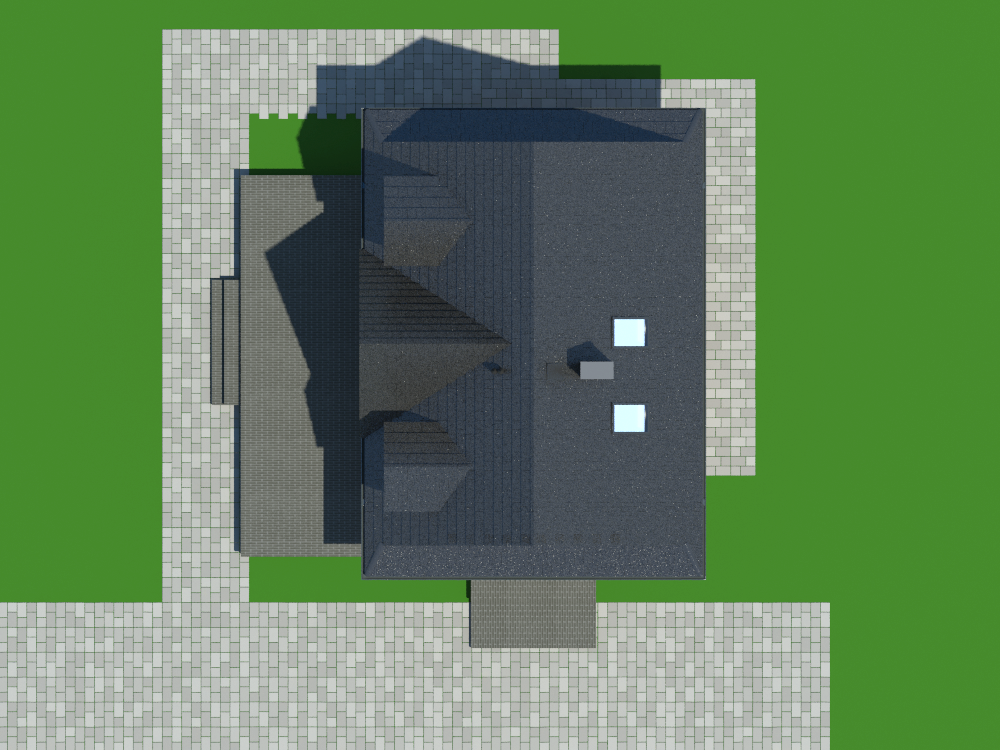

Usytuowanie na działce

Usytuowanie projektu Gaik 5dw na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
78,08 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,73 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
60,90 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
96,33 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
314,40 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
172,98 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
48°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,33 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
15,14 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
18,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
69,83 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Wysokość ścianki kolankowej: 0.73 m. Strop: drewniany. Pokrycie dachu: dachówka ceramiczna. Ściany zewnętrzne: płazy drewniane + wełna mineralna + deska. Ściany wewnętrzne: płazy drewniane. Typ ogrzewania: kocioł gazowy.

Gaik 5dw

Co zawiera projekt domu
Gaik 5dw

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Dodatkowy egzemplarz projektu

300 zł

Opis projektu

Projekt domu Gaik 5dw jest alternatywą popularnego projektu Gaik sudecki dw. W odróżnieniu od bazowej wersji projekt ma mniejszą powierzchnię. Projekt domu Gaik 5dw to idealna propozycja dla osób posiadających wąską działkę, ponieważ nie zajmuje wiele miejsca. Dom cechuje się prostą bryłą, przez co jest tani w budowie. W tym projekcie kalenica skierowana jest równolegle do drogi, co jest ważne z punktu widzenia warunków zabudowy na danym terenie. Dom został stworzony do zabudowy wolnostojącej. Jest to również ciekawa propozycja dla osób szukających domu z dachem dwuspadowym, co pozwala na znaczne oszczędności. Projekt Gaik 5dw to dom parterowy z poddaszem użytkowym, co sprawia, że jego powierzchnia jest wyraźnie podzielona na strefy: dzienną i nocną.Uwzględniona w projekcie część dzienna z pewnością zadowoli osoby lubiące cieszyć się wspólnymi chwilami w rodzinnym gronie. Tworzy ją między innymi funkcjonalna kuchnia, którą każdy Inwestor swobodnie dostosuje do swoich potrzeb. Łazienka znajduje się zarówno na poddaszu jak i parterze, co jest szczególnie przydatne podczas odwiedzin gości. W domu znajdują się trzy wygodne sypialnie, co sprawia iż jest on doskonałym wyborem dla 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Taras przy domu sprzyja spędzaniu czasu na świeżym powietrzu. W jego bryle widoczne są rozwiązania nawiązujące do stylu góralskiego i idealnie wpisze się w górski krajobraz. Dom do 70 m
