Projekt domu Diana Grande B segment lewy WRD2512

Dodano!

Projekt domu Diana Grande B segment lewy WRD2512

Powierzchnia użytkowa:

141,40 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

11,54 x 21,40 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Szacunkowy koszt budowy:

180 000 zł

Cena projektu:

3 390 zł

Cena dotyczy jednego segmentu

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

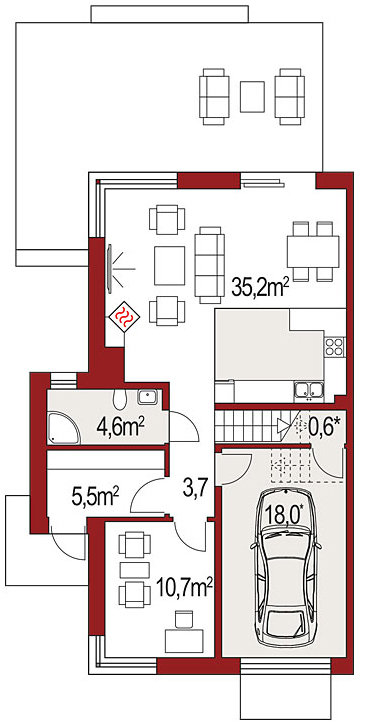

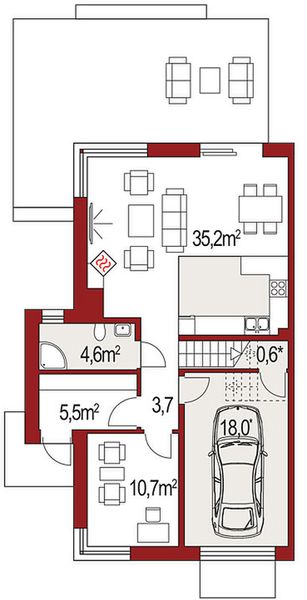

Rzut parteru - 78,30 m²

Rzut parteru projektu Diana Grande B segment lewy

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,50 m²
  • 2. Hall 3,70 m²
  • 3. Łazienka 4,60 m²
  • 4. Pokój dzienny + kuchnia + jadalnia 35,20 m²
  • 5. Pokój 10,70 m²
  • 6. Pom. gospodarcze 0,60 m²
  • 7. Garaż jednostanowiskowy 18 m²
  • Razem rzut parteru 78,30 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

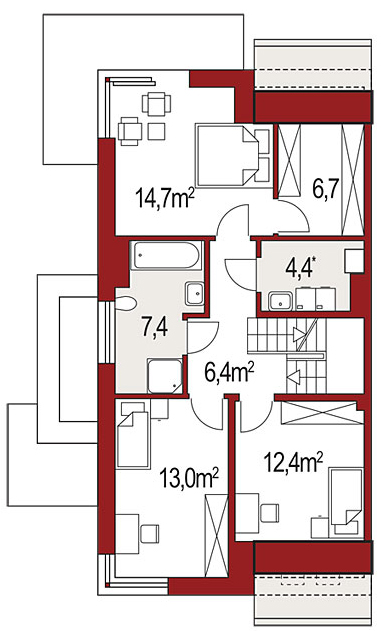

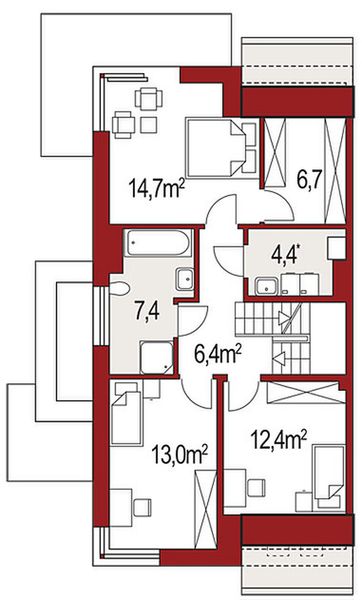

Rzut 1 piętra - 65 m²

Rzut 1 piętra projektu Diana Grande B segment lewy

Zapytaj, co możesz zmienić

  • 1. Pokój 13 m²
  • 2. Pokój 12,40 m²
  • 3. Korytarz 6,40 m²
  • 4. Łazienka 7,40 m²
  • 5. Pokój 14,70 m²
  • 6. Garderoba 6,70 m²
  • 7. Pom. gospodarcze 4,40 m²
  • Razem rzut 1 piętra 65 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

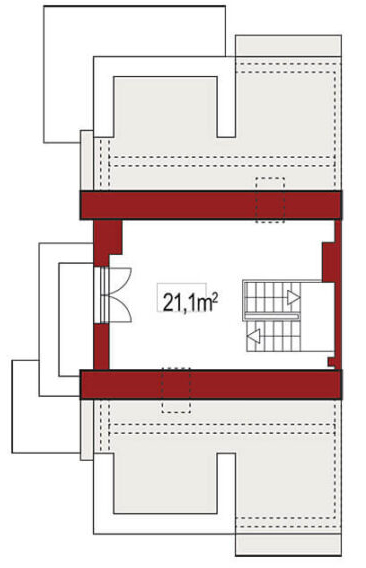

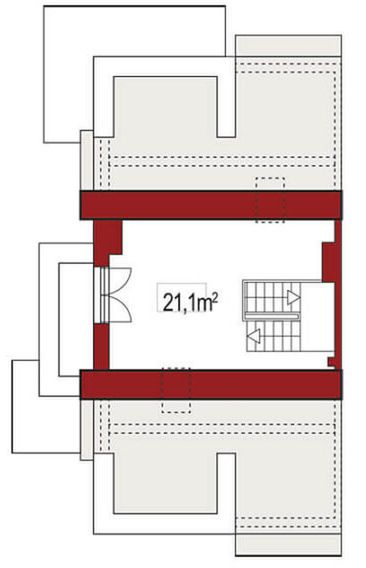

Rzut poddasza - 21,10 m²

Rzut poddasza projektu Diana Grande B segment lewy

Zapytaj, co możesz zmienić

  • 1. Poddasze do adaptacji 21,10 m²
  • Razem rzut poddasza 21,10 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Alfa - segment l WRD2063

Powierzchnia użytkowa: 104,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 400 zł

WT 2021

Zdjęcie 1 projektu Alfa - segment p WRD2083

Powierzchnia użytkowa: 104,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 400 zł

Taniej 400 zł

WT 2021

Zdjęcie 1 projektu Torino Slim BBA2452
Torino Slim
Dodano!

Powierzchnia użytkowa: 247,40 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 1

PROMOCJA

Cena projektu:

7 210 zł

6 810 zł

WT 2021

Zdjęcie 1 projektu Melodia a - segment p WRD2893

Powierzchnia użytkowa: 131,30 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 1

Cena projektu:

3 420 zł

WT 2021

Zdjęcie 1 projektu Alfa - segment s WRD2084

Powierzchnia użytkowa: 104,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 400 zł

WT 2021

Zdjęcie 1 projektu Melodia a - segment l WRD2890

Powierzchnia użytkowa: 131,30 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 1

Cena projektu:

3 420 zł

WT 2021

Zdjęcie 1 projektu Dom nowoczesny GDA1029
Dom nowoczesny
Dodano!

Powierzchnia użytkowa: 178,58 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

3 567 zł

WT 2021

Zdjęcie 1 projektu Iryda Multi - murowana – ceramika KRD2822

Powierzchnia użytkowa: 131,30 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

4 090 zł

Taniej 400 zł

WT 2021

Zdjęcie 1 projektu Torino Slim Multi BBA2514

Powierzchnia użytkowa: 123,50 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 1

PROMOCJA

Cena projektu:

6 590 zł

6 190 zł

Zobacz więcej podobnych (134)

Przekroje

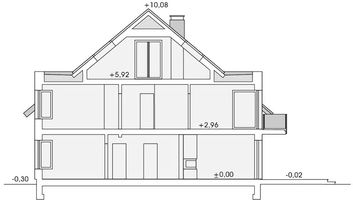

Przekrój pionowy
Przekrój pionowy projektu Diana Grande B segment lewy

Elewacje

Frontowa
Tylna
Lewa
Prawa

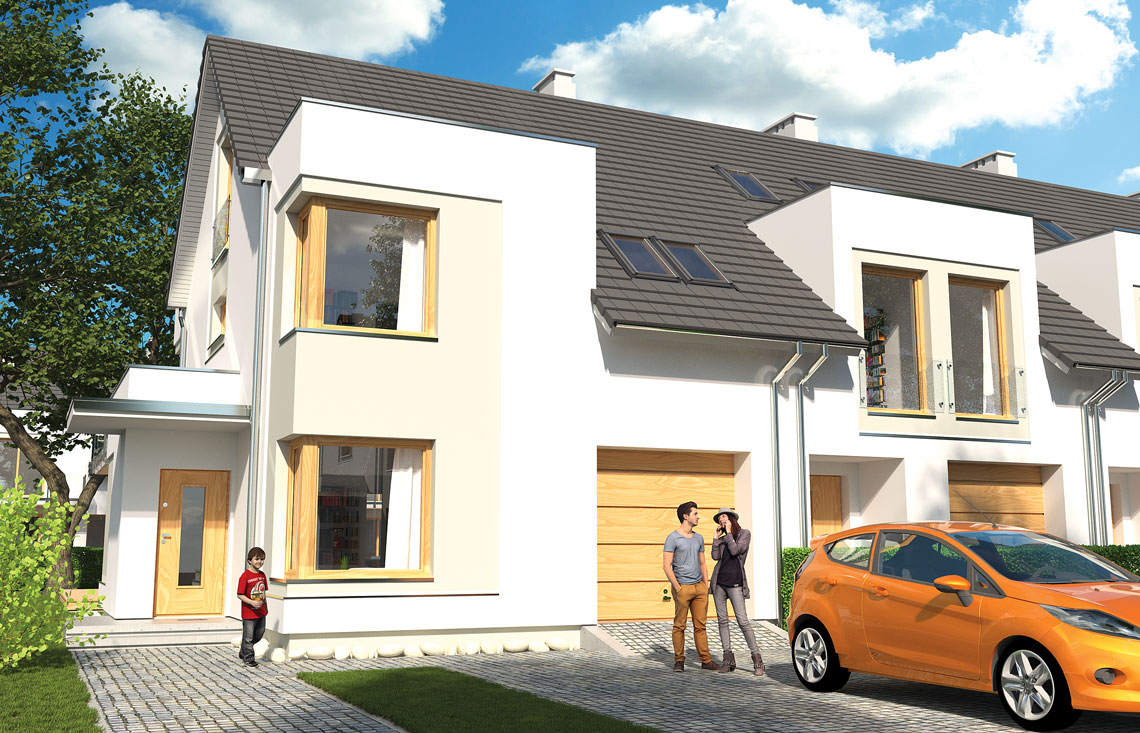

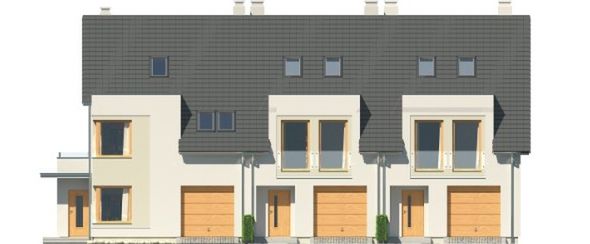

Elewacja frontowa projektu Diana Grande B segment lewy

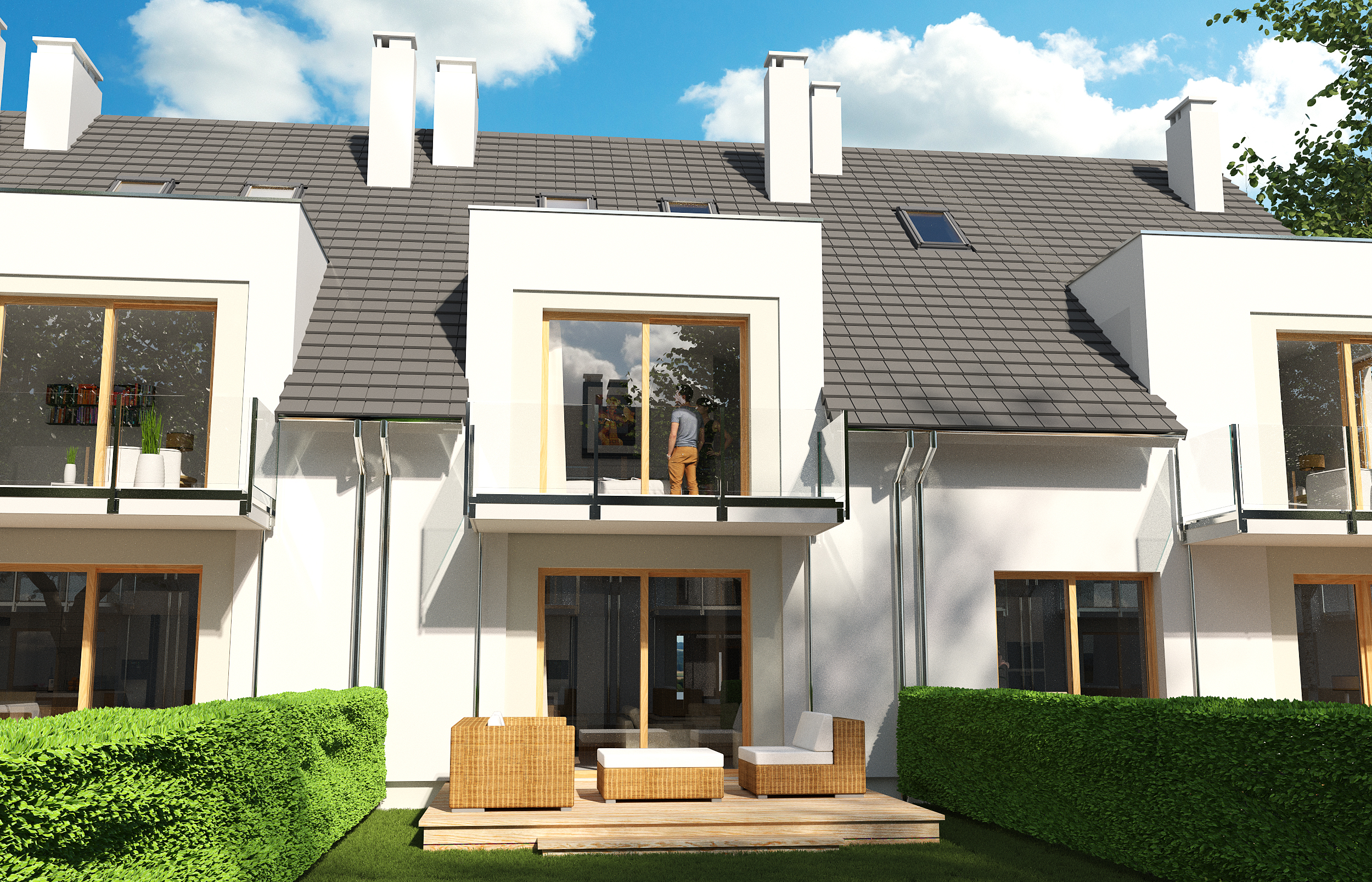

Elewacja tylna projektu Diana Grande B segment lewy

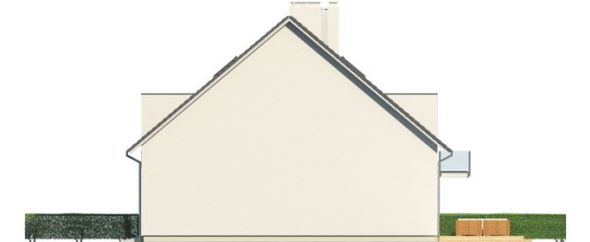

Elewacja lewa projektu Diana Grande B segment lewy
Elewacja prawa projektu Diana Grande B segment lewy
Autor: Alexanderstudio.pl

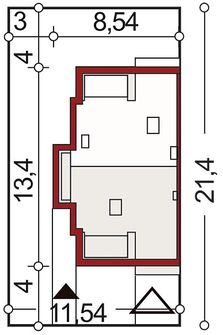

Usytuowanie na działce

Usytuowanie projektu Diana Grande B segment lewy na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
141,40 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
141,50 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
545 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
10,38 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
8,54 m
Cena przy zakupie z projektem
Długość elewacji
13,40 m
Cena przy zakupie z projektem
Min. szerokość działki
11,54 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
21,40 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
68,21 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
27,81 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

gazowe.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany: bloczek z betonu komórkowego 24 cm, styropian Termo Organika 20 cm, tynk ściany pomiędzy segmentami: bloczek silikatowy 18 cm, dylatacja styropian 2 cm, bloczek silikatowy 18 cm. Strop: strop Teriva. Dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna ocieplenie dachu: wełna mineralna ISOVER Uni Mata ogrzewanie: gazowe.

Szacunkowy koszt budowy

Stan surowy zamknięty

180 000 zł netto

Prace ziemne i fundamenty

15-35%

Kompletna konstrukcja,
strop oraz dach

50-70%

Stolarka okienna i drzwiowa

10-15%

Podane koszty budowy mają charakter szacunkowy.

icon

Koszty budowy domu

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

icon

Polecamy

Kosztorys inwestorski

Zawiera zestawienie wszystkich potrzebnych materiałów wraz z ich cenami, uwzględnia koszty sprzętu i transportu. Z kosztorysem inwestorskim:

  • poznasz całkowite koszty budowy
  • zaplanujesz prace na budowie
  • łatwiej ocenisz konkurencyjność ofert podwykonawców
  • otrzymasz dokument wymagany w procesie kredytowym
Diana Grande B segment lewy

Co zawiera projekt domu
Diana Grande B segment lewy?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

489 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

600 zł

Ikona

Bestseller

Egzemplarz archiwalny

250 zł

Ikona

Elektroniczna wersja projektu

489 zł

Ikona

Ogrzewanie podłogowe

419 zł

Ikona

Wentylacja mechaniczna z rekuperacją

429 zł

Pokaż więcej (6)

Opis projektu

Projekt domu Diana Grande B segment jest opcją popularnego projektu Diana Grande A segment. W odróżnieniu od bazowej wersji projekt ma więcej pokoi, większą powierzchnię. Projekt domu Diana Grande B segment jest odpowieni na wąską działkę, gdyż wymiary budynku dają możliwość ciekawego zagospodarowania przestrzeni wokół domu. Bryła budynku posiada formę typową, co znacznie ułatwia proces budowy. Projekt należy do kategorii domów z kalenicą usytuowaną równolegle do drogi, co często określane jest w warunkach zabudowy. Projekt został stworzony z myślą o działkach pozwalających na usytuowanie domu w zabudowie bliźniaczej. Autor projektu uwzględnił garaż jednostanowiskowy w bryle budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, co pozwala na znaczne oszczędności. Projekt Diana Grande B segment to dom piętrowy, dzięki czemu możemy pozwolić sobie na dom o większym metrażu na stosunkowo niedużej działce. Projekt domu charakteryzuje się przestronną strefą dzienną. Tworzy ją między innymi kuchnia, która będzie idealnym rozwiązaniem zarówno dla tradycyjnych, jak i nowoczesnych gospodyń domowych. Uwzględniona w projekcie jadalnia to doskonałe rozwiązanie dla osób lubiących przyjmować gości i organizować rodzinne, kameralne przyjęcia. Ciekawym elementem jest z pewnością usytuowany w salonie kominek, który nada wnętrzu niepowtarzalny klimat. W projekcie uwzględniono jedną komfortową łazienkę na parterze i jedną na piętrze. W domu znajduje się pięć wygodnych sypialni, co sprawia iż jest on doskonałym wyborem dla 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Na komfortowe użytkowanie domu ma również wpływ uwzględnione w nim pomieszczenie gospodarcze. Rodzinne spotkania w słonecznie dni uprzyjemni przewidziany przy domu taras. Projekt został wykonany w technologii murowanej, dzięki czemu podczas upałów dom utrzymuje przyjemny chłód. Jego wygląd nawiązuje do stylu nowoczesnego i idealnie wpisze się w trendy nowo powstających osiedli.

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Kominki i akcesoria kominkowe

tlo producenta

Kratki

Sprawdź ofertę

Kompletne systemy ociepleń

tlo producenta

Termo Organika

Skonfiguruj swoje ocieplenie

Promienniki na podczerwień typu Ecosun

tlo producenta

Rotal

Zapytaj o bezpłatny dobór urządzeń

Okna

tlo producenta

REHAU

Sprawdź ofertę okien REHAU
Przejdź do Strefy Marek

Pozostałe wersje projektu

1

/

3

WT 2021

Projekt domu Diana 2 segment środkowy

Powierzchnia użytkowa: 114,20 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana Grande C bliźniak

Powierzchnia użytkowa: 132,50 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 1

Cena projektu:

6 490 zł

WT 2021

Projekt domu Diana B zestaw 4 segmenty

Powierzchnia użytkowa: 117,90 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

10 090 zł

WT 2021

Projekt domu Diana 2 dwurodzinny (jednorodzinny dwulokalowy)

Powierzchnia użytkowa: 114,20 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

5 890 zł

WT 2021

Projekt domu Diana B zestaw 8 segmentów

Powierzchnia użytkowa: 117,90 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

20 190 zł

WT 2021

Projekt domu Diana B zestaw 7 segmentów

Powierzchnia użytkowa: 117,90 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

18 190 zł

WT 2021

Projekt domu Diana A zestaw 7 segmentów

Powierzchnia użytkowa: 98,90 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

17 900 zł

WT 2021

Projekt domu Diana A zestaw 8 segmentów

Powierzchnia użytkowa: 98,90 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

19 900 zł

Społeczność projektu domu Diana Grande B segment lewy w budowie

Zdjęcie 1 projektu Diana Grande B segment lewy WRD2512

Dołącz do społeczności osób, które budują ten dom lub są zainteresowane jego budową. Zadawaj pytania, wymieniaj się informacjami, oglądaj zdjęcia z różnych etapów budowy.

Przejdź na stronę społeczności tego projektu

Opinie o projekcie domu Diana Grande B segment lewy

Ocena

Ten projekt nie ma jeszcze opinii, bądź pierwszy!

Dodaj opinię

Prezentacja projektów specjalnie dla Ciebie

Potrzebujesz rekomendacji specjalnie dla Ciebie? Zamów prezentację z portfolio projektów, dopasowanych do Twoich potrzeb
Zamów bezpłatnie
