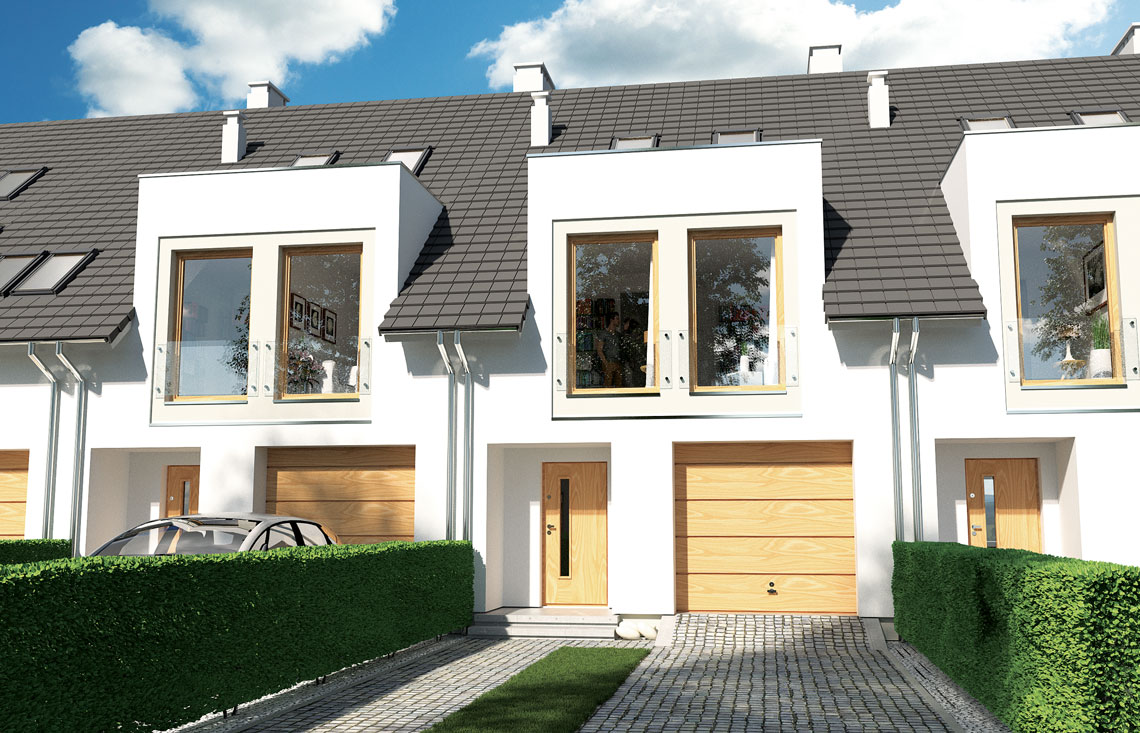

Projekt domu Diana A segment środkowy WRD2503

Dodano!

Projekt domu Diana A segment środkowy WRD2503

Powierzchnia użytkowa:

98,90 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

3

Min. szer. i dł. działki:

9 x 21,40 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Szacunkowy koszt budowy:

205 000 zł

Cena projektu:

2 990 zł

Cena dotyczy jednego segmentu

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Poradnik nowych technologii i materiałów budowlanych
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 100 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 100 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

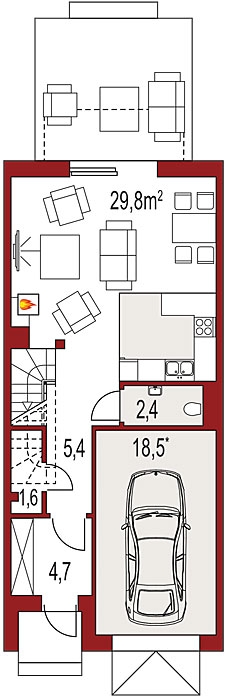

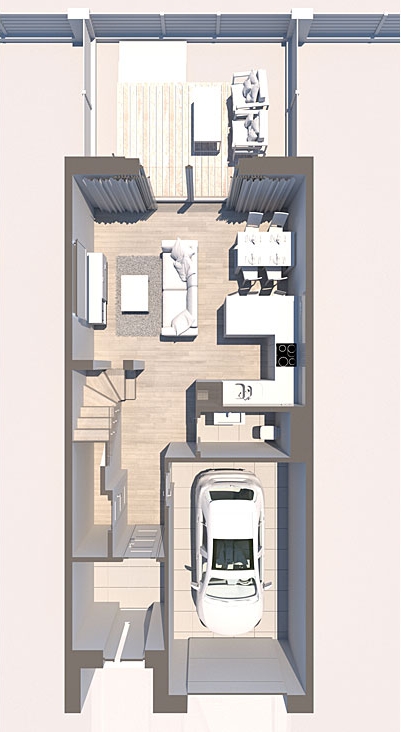

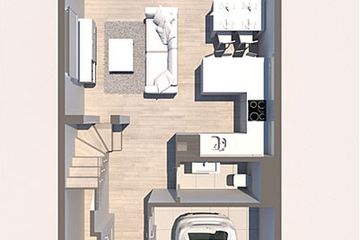

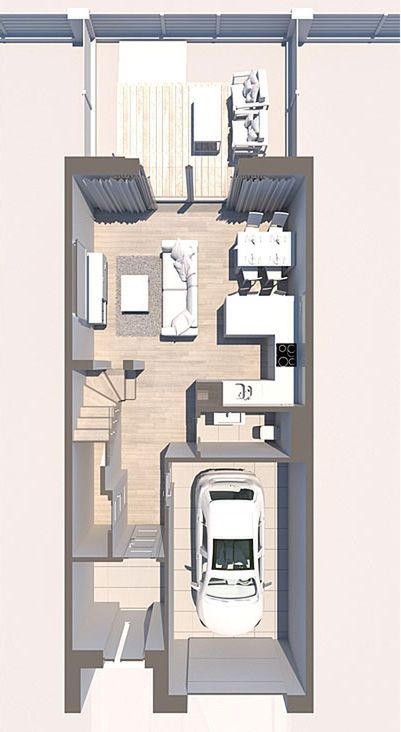

Rzut parteru - 62,40 m²

Rzut parteru projektu Diana A segment środkowy

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 4,70 m²
  • 2. Hall 5,40 m²
  • 3. Pom. gospodarcze 1,60 m²

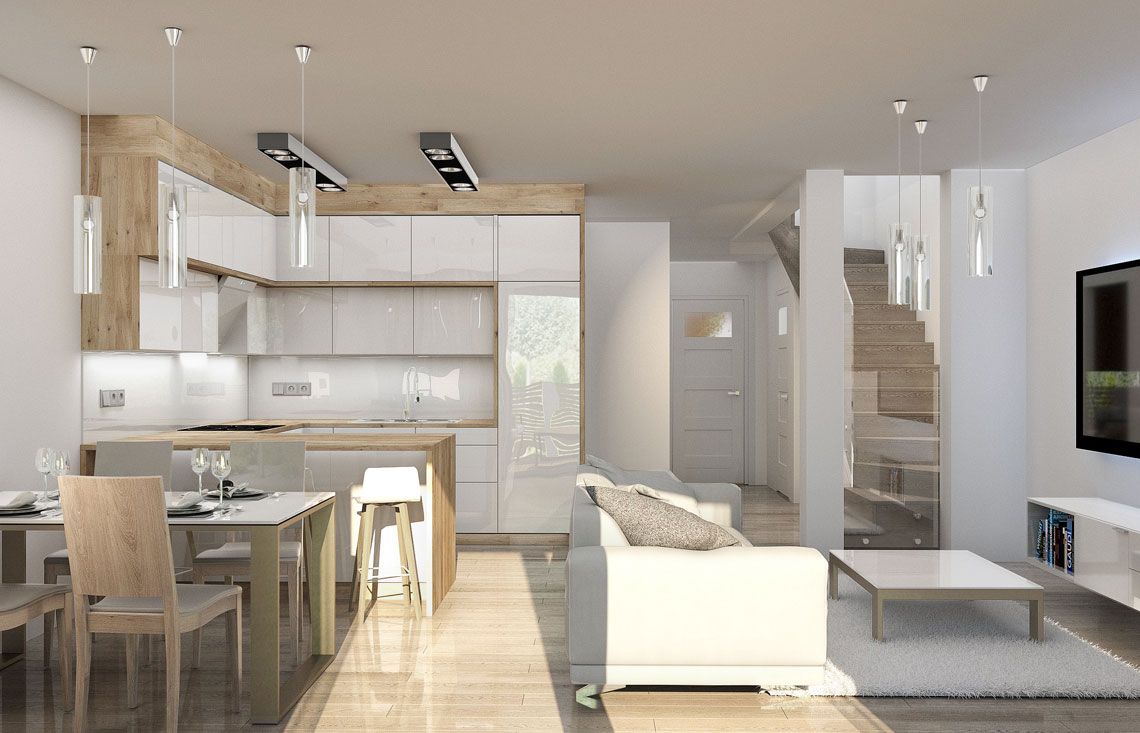

  • 4. Pokój dzienny + kuchnia 29,80 m²
  • 5. Wc 2,40 m²
  • 6. Garaż jednostanowiskowy 18,50 m²
  • Razem rzut parteru 62,40 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

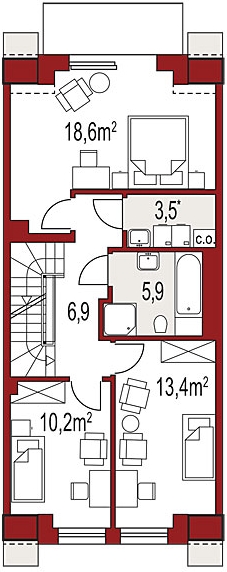

Rzut poddasza - 58,50 m²

Rzut poddasza projektu Diana A segment środkowy

Zapytaj, co możesz zmienić

  • 1. Hall 6,90 m²
  • 2. Pokój 18,60 m²
  • 3. Kotłownia 3,50 m²
  • 4. Łazienka 5,90 m²
  • 5. Pokój 13,40 m²
  • 6. Pokój 10,20 m²
  • Razem rzut poddasza 58,50 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

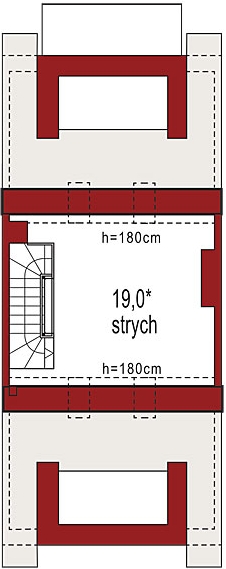

Rzut strychu - 19 m²

Rzut strychu projektu Diana A segment środkowy

Zapytaj, co możesz zmienić

  • 1. Poddasze do adaptacji 19 m²
  • Razem rzut strychu 19 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Tromso III LMS27 WRB1621
104,27 m²
3
2
1

Cena projektu:

3 190 zł

WT 2021

Zdjęcie 1 projektu Diana B segment lewy WRD2504
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Zdjęcie 1 projektu Diana B segment środkowy WRD2506
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Zdjęcie 1 projektu Diana A segment lewy WRD2501
98,90 m²
3
3
1

Cena projektu:

2 990 zł

WT 2021

Zdjęcie 1 projektu Diana B zestaw 4 segmenty WRR1110
117,90 m²
3
3
1

Cena projektu:

10 090 zł

WT 2021

Zdjęcie 1 projektu Diana B segment prawy WRD2505
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Zdjęcie 1 projektu Diana A segment prawy WRD2502
98,90 m²
3
3
1

Cena projektu:

2 990 zł

WT 2021

Zdjęcie 1 projektu Hubert 1 - segment p WRD1510
104,80 m²
3
3
1

Cena projektu:

3 060 zł

WT 2021

Zdjęcie 1 projektu Hubert 1 - segment l WRD1275
104,80 m²
3
3
1

Cena projektu:

3 060 zł

Zobacz więcej podobnych (489)

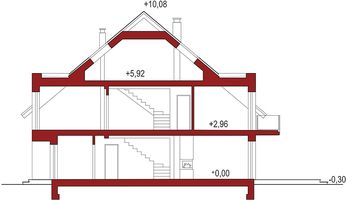

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Diana A segment środkowy

Elewacje

Frontowa
Tylna
Lewa
Prawa

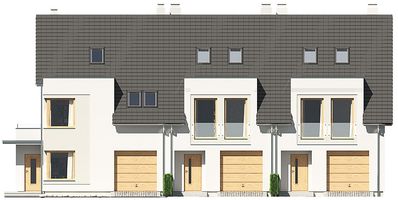

Elewacja frontowa projektu Diana A segment środkowy

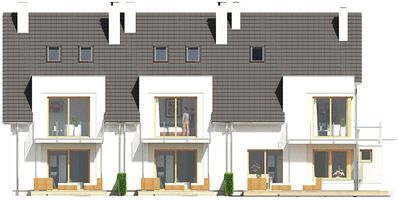

Elewacja tylna projektu Diana A segment środkowy

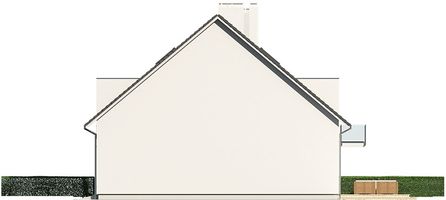

Elewacja lewa projektu Diana A segment środkowy

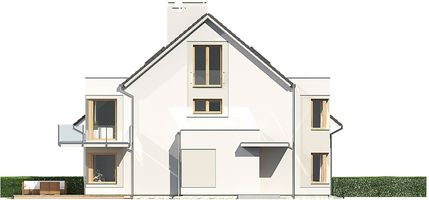

Elewacja prawa projektu Diana A segment środkowy
Autor: Alexanderstudio.pl

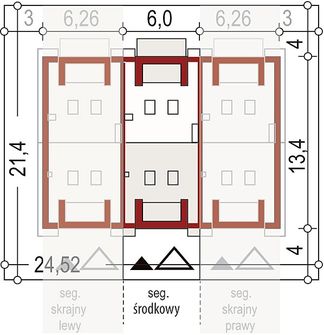

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
98,90 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
1,18 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
80,50 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
384 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
10,38 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
6 m
Cena przy zakupie z projektem
Długość elewacji
13,40 m
Cena przy zakupie z projektem
Min. szerokość działki
9 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
21,40 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
49,74 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
11,29 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

gazowe.

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany: bloczek z betonu komórkowego 24 cm, styropian Termo Organika 20 cm, tynk ściany pomiędzy segmentami: bloczek silikatowy 18 cm, dylatacja styropian 2 cm, bloczek silikatowy 18 cm. Strop: strop Teriva. Dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna. Ocieplenie dachu: wełna mineralna ISOVER Uni Mata. Ogrzewanie: gazowe.

Szacunkowy koszt budowy

Stan surowy zamknięty

205 000 zł netto

Prace ziemne i fundamenty

15-35%

Kompletna konstrukcja,
strop oraz dach

50-70%

Stolarka okienna i drzwiowa

10-15%

Podane koszty budowy mają charakter szacunkowy.

icon

Koszty budowy domu

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

icon

Polecamy

Kosztorys inwestorski

Zawiera zestawienie wszystkich potrzebnych materiałów wraz z ich cenami, uwzględnia koszty sprzętu i transportu. Z kosztorysem inwestorskim:

  • poznasz całkowite koszty budowy
  • zaplanujesz prace na budowie
  • łatwiej ocenisz konkurencyjność ofert podwykonawców
  • otrzymasz dokument wymagany w procesie kredytowym
Diana A segment środkowy

Co zawiera projekt domu
Diana A segment środkowy?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

489 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

600 zł

Ikona

Bestseller

Egzemplarz archiwalny

250 zł

Ikona

Elektroniczna wersja projektu

489 zł

Ikona

Ogrzewanie podłogowe

419 zł

Ikona

Wentylacja mechaniczna z rekuperacją

429 zł

Pokaż więcej (6)

Opis projektu

Projekt domu Diana A segment środkowy to ciekawa propozycja dla osób posiadających wąską działkę, co jest szczególnie istotne, gdy nie można pozwolić sobie na budynek o dużych wymiarach. Dom posiada prostą bryłę, przez co jest tani w budowie. Projekt ma usytuowaną kalenicę równolegle do drogi, co często określane jest w warunkach zabudowy. Dom został stworzony do zabudowy bliźniaczej. W projekcie uwzględniono garaż jednostanowiskowy w bryle budynku. Bryła budynku zwieńczona jest dachem dwuspadowym, dzięki czemu jest to tanie i proste rozwiązanie. Projekt Diana A segment środkowy to dom piętrowy, co sprawia, że strefa dzienna i nocna są od siebie wyraźnie oddzielone. Architekt przewidział możliwość zagospodarowania poddasza, a przeznaczenie i aranżacja tego metrażu zależy jedynie od wyobraźni Inwestora. Uwzględniona w projekcie część dzienna z pewnością zadowoli osoby lubiące cieszyć się wspólnymi chwilami w rodzinnym gronie. Tworzy ją między innymi kuchnia, która dzięki funkcjonalnym rozwiązaniom zapewni wygodę użytkowania przez długie lata. Usytuowany w salonie kominek nie tylko świetnie się prezentuje, ale także zapewni przyjemne ciepło w chłodniejsze dni. Projekt przewiduje jedną toaletę na parterze oraz jedną komfortową łazienkę na piętrze. Uwzględnione w domu trzy przestronne sypialnie to optymalna opcja dla 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Na komfortowe użytkowanie domu ma również wpływ uwzględnione w nim pomieszczenie gospodarcze. Rodzinne spotkania w słonecznie dni uprzyjemni przewidziany przy domu taras. Zalecana przez architekta technologia murowana zapewnia trwałość i solidność konstrukcji. Jego wygląd zewnętrzny uwydatnia cechy charakterystyczne dla stylu tradycyjnego, co jest idealnym rozwiązaniem dla osób ceniących klasykę i prostotę.

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Firmy budowlane z Twojej okolicy

tlo producenta

Building Companion

Sprawdź wolne terminy na budowę domu

Nowoczesne ogrzewanie podłogowe

tlo producenta

Heat Decor

Poznaj produkty i ofertę montażu
Przejdź do Strefy Marek

Pozostałe wersje projektu

1

/

10

WT 2021

Projekt domu Diana Grande C bliźniak
132,50 m²
4
3
1

Cena projektu:

6 490 zł

WT 2021

Projekt domu Diana B zestaw 4 segmenty
117,90 m²
3
3
1

Cena projektu:

10 090 zł

WT 2021

Projekt domu Diana 2 segment środkowy
114,20 m²
3
2
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana 2 dwurodzinny (jednorodzinny dwulokalowy)
114,20 m²
3
2
1

Cena projektu:

5 890 zł

WT 2021

Projekt domu Diana B zestaw 8 segmentów
117,90 m²
4
2
1

Cena projektu:

20 190 zł

WT 2021

Projekt domu Diana B zestaw 7 segmentów
117,90 m²
4
2
1

Cena projektu:

18 190 zł

WT 2021

Projekt domu Diana A zestaw 7 segmentów
98,90 m²
3
2
1

Cena projektu:

17 900 zł

WT 2021

Projekt domu Diana A zestaw 8 segmentów
98,90 m²
3
2
1

Cena projektu:

19 900 zł

WT 2021

Projekt domu Diana B zestaw 6 segmentów
117,90 m²
3
2
1

Cena projektu:

16 190 zł

WT 2021

Projekt domu Diana B zestaw 5 segmentów
117,90 m²
3
2
1

Cena projektu:

14 190 zł

WT 2021

Projekt domu Diana A zestaw 4 segmenty
98,90 m²
3
2
1

Cena projektu:

10 900 zł

WT 2021

Projekt domu Diana A zestaw 5 segmentów
98,90 m²
3
2
1

Cena projektu:

13 900 zł

WT 2021

Projekt domu Diana A zestaw 6 segmentów
98,90 m²
3
2
1

Cena projektu:

15 900 zł

WT 2021

Projekt domu Diana Grande A segment prawy
120,30 m²
4
2
1

Cena projektu:

3 290 zł

WT 2021

Projekt domu Diana Grande B segment prawy
141,40 m²
4
2
1

Cena projektu:

3 390 zł

WT 2021

Projekt domu Diana A zestaw 3 segmenty
98,90 m²
3
2
1

Cena projektu:

8 290 zł

WT 2021

Projekt domu Diana B bliźniak
117,90 m²
3
2
1

Cena projektu:

5 890 zł

WT 2021

Projekt domu Diana B zestaw 3 segmenty
117,90 m²
4
2
1

Cena projektu:

8 590 zł

WT 2021

Projekt domu Diana 2 segment lewy
114,20 m²
3
2
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana 2 segment prawy
114,20 m²
3
2
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana Grande B segment lewy
141,40 m²
4
2
1

Cena projektu:

3 390 zł

WT 2021

Projekt domu Diana Grande B bliźniak
141,40 m²
4
3
1

Cena projektu:

6 290 zł

WT 2021

Projekt domu Diana Grande A bliźniak
120,30 m²
4
3
1

Cena projektu:

6 090 zł

WT 2021

Projekt domu Diana A bliźniak
98,90 m²
3
2
1

Cena projektu:

5 690 zł

WT 2021

Projekt domu Diana B segment lewy
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana A segment lewy
98,90 m²
3
3
1

Cena projektu:

2 990 zł

WT 2021

Projekt domu Diana Grande A segment lewy
120,30 m²
4
4
1

Cena projektu:

3 290 zł

WT 2021

Projekt domu Diana B segment środkowy
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana B segment prawy
117,90 m²
3
3
1

Cena projektu:

3 090 zł

WT 2021

Projekt domu Diana A segment prawy
98,90 m²
3
3
1

Cena projektu:

2 990 zł

Społeczność projektu domu Diana A segment środkowy w budowie

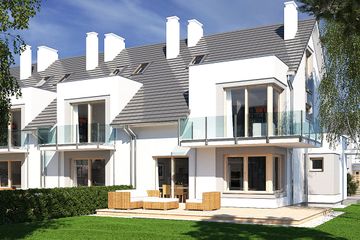

Zdjęcie 1 projektu Diana A segment środkowy WRD2503

Dołącz do społeczności osób, które budują ten dom lub są zainteresowane jego budową. Zadawaj pytania, wymieniaj się informacjami, oglądaj zdjęcia z różnych etapów budowy.

Przejdź na stronę społeczności tego projektu

Opinie o projekcie domu Diana A segment środkowy

Ocena

Ten projekt nie ma jeszcze opinii, bądź pierwszy!

Dodaj opinię

Prezentacja projektów specjalnie dla Ciebie

Potrzebujesz rekomendacji specjalnie dla Ciebie? Zamów prezentację z portfolio projektów, dopasowanych do Twoich potrzeb
Zamów bezpłatnie
