Projekt domu Chabacano SLO1005

Projekt domu Chabacano SLO1005

Powierzchnia użytkowa:

149 m²

Pokoje (bez salonu):

6

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

23,14 x 20,64 m

Kąt nachylenia dachu:

38°

Więcej parametrów

BLACK WEEK!

Promocja kończy się za:

00 00 00

2 415 zł

1 915 zł

Czas realizacji zamówienia może być wydłużony. Zapytaj o szczegóły swojego doradcę.

Masz pytania?
Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt jest zgodny z WT 2021 lub WT 2017 - co to oznacza? icon

Ten projekt możesz wybrać w jednym z dwóch dostępnych standardów energetycznych. O różnicach i zaletach poszczególnych rozwiązań przeczytasz tutaj.

Wybierz standard WT 2021, jeśli:

  • zależy Ci na jak najniższych kosztach
    użytkowania
    nowego domu
  • chcesz, aby Twój dom spełniał już teraz nowe normy energooszczędności, które będą obowiązywać od 2021 roku
  • chcesz, aby Twój dom spełniał najwyższe standardy ekologiczne
Grafika WT2017/WT2021

Wybierz standard WT 2017, jeśli:

  • chcesz ograniczyć koszty budowy, wybierając tańsze rozwiązania i materiały
  • chcesz, aby Twój dom spełniał normy energooszczędności ważne do końca 2020 roku

O wybrany standard projektu zapyta Cię nasz Doradca, który telefonicznie potwierdzi zamówienie.

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

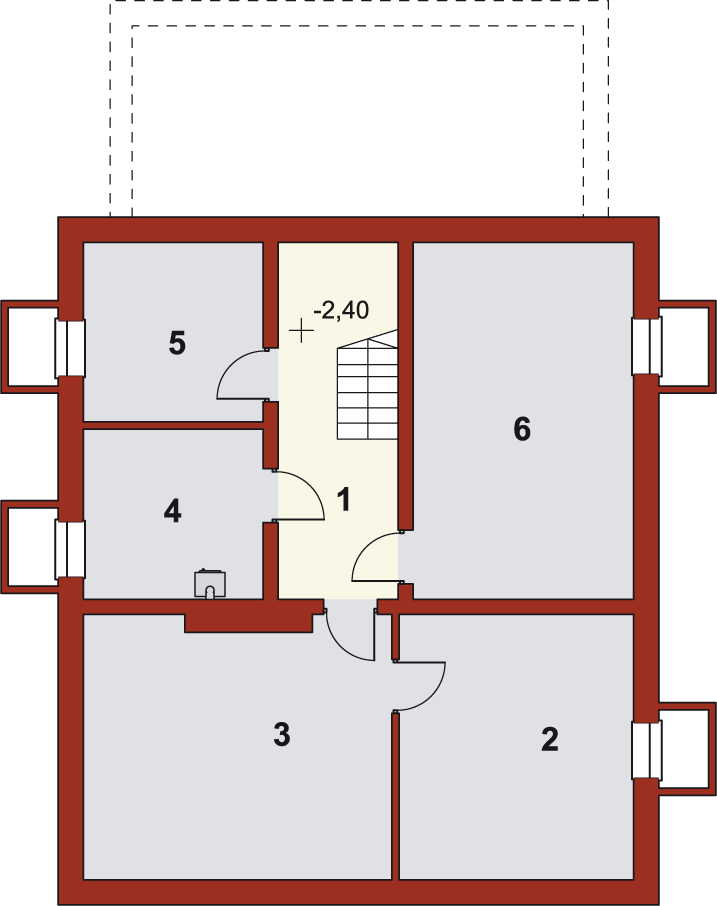

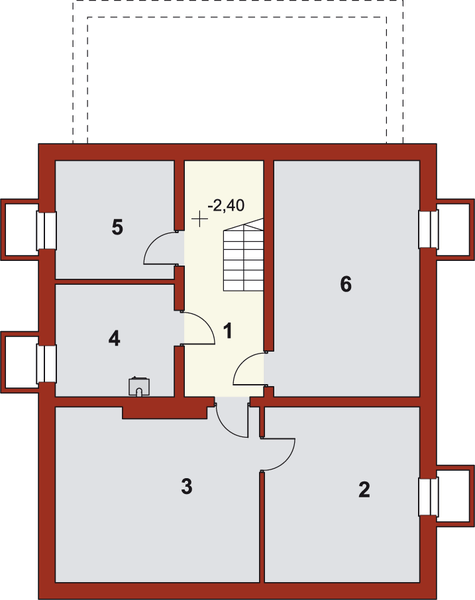

Rzut piwnicy

Rzut piwnicy projektu Chabacano
  • 1. Korytarz + schody 12 m²
  • 2. Pom. gospodarcze 17,40 m²
  • 3. Pom. gospodarcze 22 m²
  • 4. Kotłownia 8,40 m²
  • 5. Pom. gospodarcze 9,10 m²
  • 6. Pom. gospodarcze 21,50 m²
  • Razem rzut piwnicy 90,40 m²

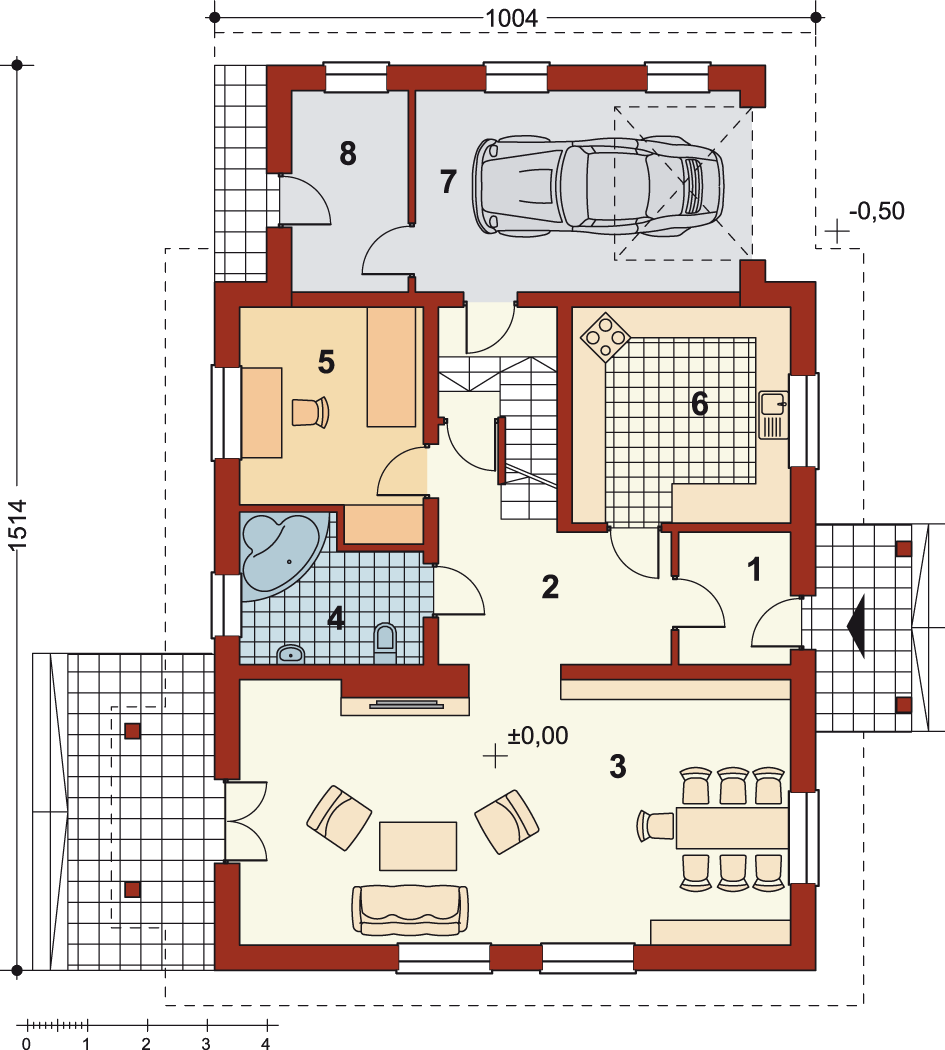

Rzut parteru

Rzut parteru projektu Chabacano
  • 1. Wiatrołap 4,20 m²
  • 2. Korytarz 15,90 m²
  • 3. Pokój dzienny + jadalnia 40 m²
  • 4. Łazienka 6,50 m²
  • 5. Pokój 10,90 m²
  • 6. Kuchnia 13,30 m²
  • 7. Garaż jednostanowiskowy 17,60 m²
  • 8. Pom. gospodarcze 6,40 m²
  • Razem rzut parteru 114,80 m²

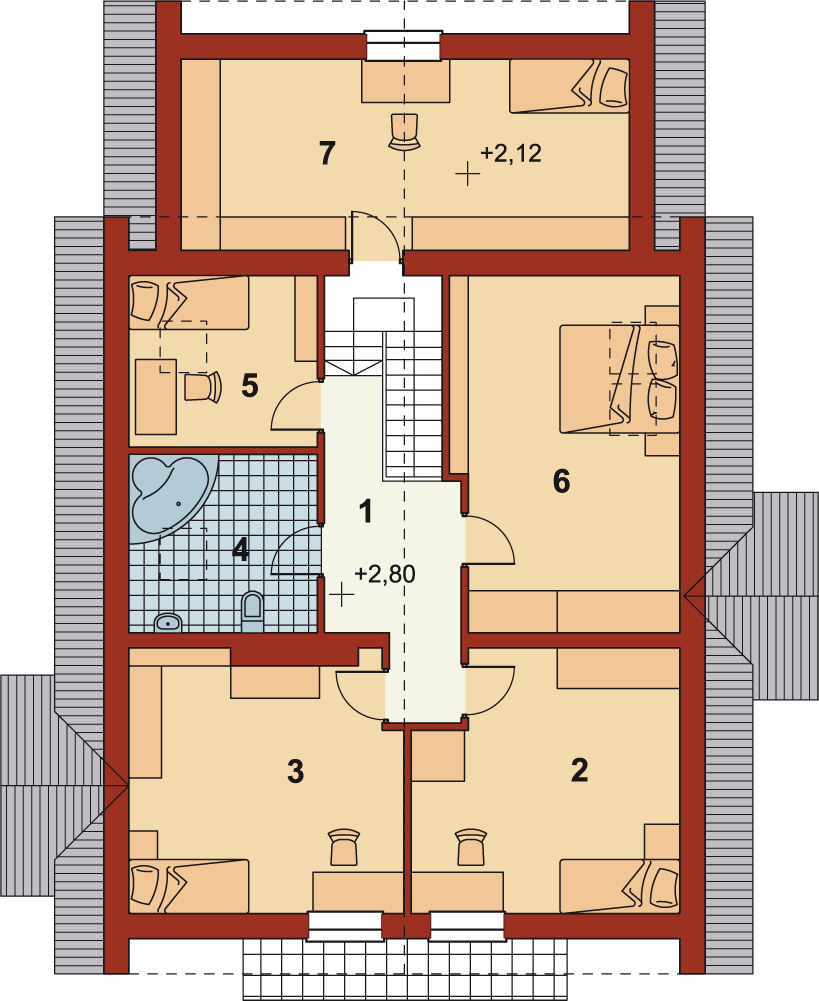

Rzut poddasza

Rzut poddasza projektu Chabacano
  • 1. Korytarz 16,70 m²
  • 2. Pokój 14,60 m²
  • 3. Pokój 14,40 m²
  • 4. Łazienka 6,20 m²
  • 5. Pokój 6,20 m²
  • 6. Pokój 16,90 m²
  • 7. Pokój 16 m²
  • Razem rzut poddasza 91 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
149 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
168 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kąt nachylenia dachu
38°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,77 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
23,14 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,64 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Więźba: drewniana. Ściany zewnętrzne: Porotherm Si 44 P+W. Ściany wewnętrzne konstrukcyjne: Porotherm 25 cm. Strop: żelbetowy. Ławy fundamentowe: żelbetowe.

Extradodatki w prezencie

Zdjęcie 1 projektu Chabacano SLO1005

Projekt domu Chabacano, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt domu Chabacano to dom z poddaszem, piwnicą oraz jednostanowiskowym garażem. Dzięki nieskomplikowanej formie, dom prezentuje się skromnie i schludnie, a urozmaicają go jedynie wsparte na drewnianych słupach daszki, przy wejściu do domu oraz przy tarasie. Jednak najbardziej godne uwagi jest wnętrze, dostosowane do potrzeb dużej, wieloosobowej rodziny. Dom podpiwniczono niemal w całości, dając mieszkańcom do dyspozycji aż pięć pomieszczeń, z których jedno przeznaczono na kotłownię. Mijając wiatrołap, docieramy do hallu prowadzącego do wszystkich pomieszczeń parteru, dzięki czemu jest on całkowicie rozkładowy. Taki układ ma swoje zalety m.in. zapewnia więcej prywatności niż otwarte przestrzenie, a funkcje poszczególnych pomieszczeń nie kolidują ze sobą. Hall, po prawej stronie od wejścia, biegnie do dużej kuchni oraz klatki schodowej na poddasze. Pod nią przechodzimy do garażu, a także schodami do piwnicy. Wracając do korytarza docieramy do łazienki oraz pokoju. Pozostałą przestrzeń zarezerwowano na pokój dzienny, na tyle obszerny, że można tam wydzielić strefy o różnych funkcjach jak jadalna czy część wypoczynkowa. Dodatkowo pokój wychodzi na taras, który dalej prowadzi do ogrodu. Po drodze na wyższą kondygnację, na półpiętrze, zaplanowano ogromną sypialnię. Wyżej, na poddaszu, znajduje się mały pokój, obok niego łazienka, a dalej trzy pozostałe, trochę większe sypialnie, z czego dwie z nich mają dostęp do balkonu. Dzięki tak dużej liczbie pomieszczeń w domu z powodzeniem może zamieszkać nawet 7 osób. Uniwersalny wygląd domu Chabacano dopasuje się bez problemu do krajobrazu wsi, ale także miasta. Prezentuje się niepozornie, jednak wbrew temu, zapewni mieszkańcom wystarczająco dużo miejsca.

Czytaj więcej

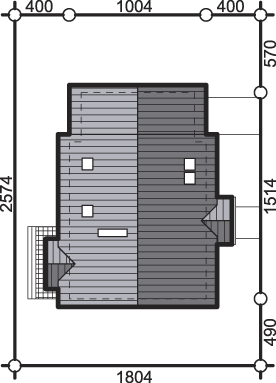

Usytuowanie na działce

Usytuowanie projektu Chabacano na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Chabacano

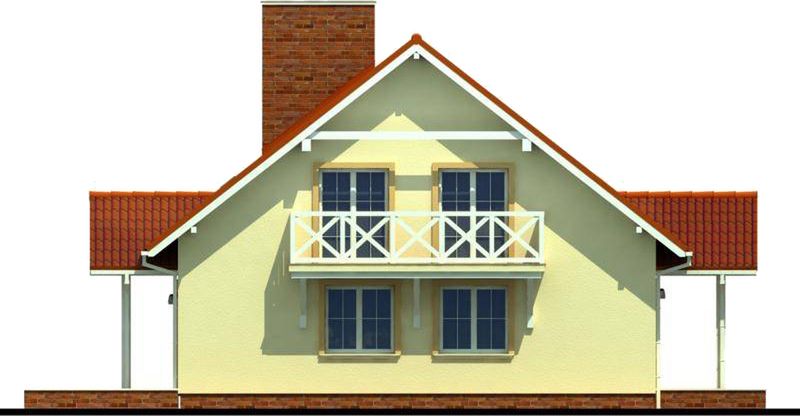

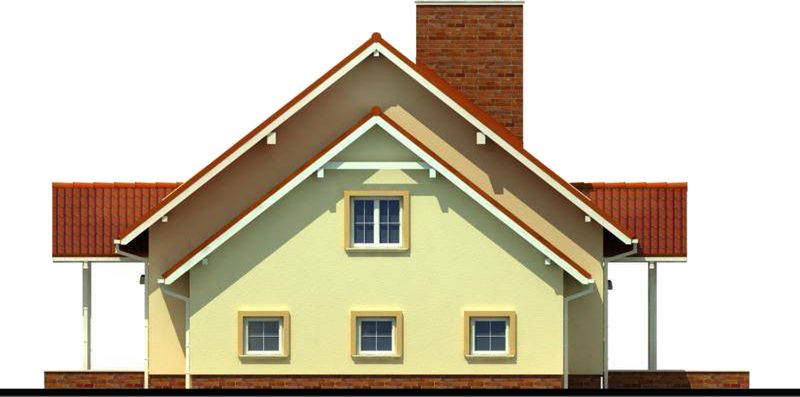

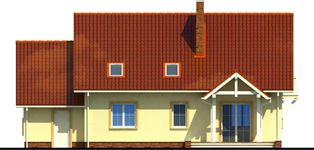

Elewacje

Frontowa
Tylna
Lewa
Prawa

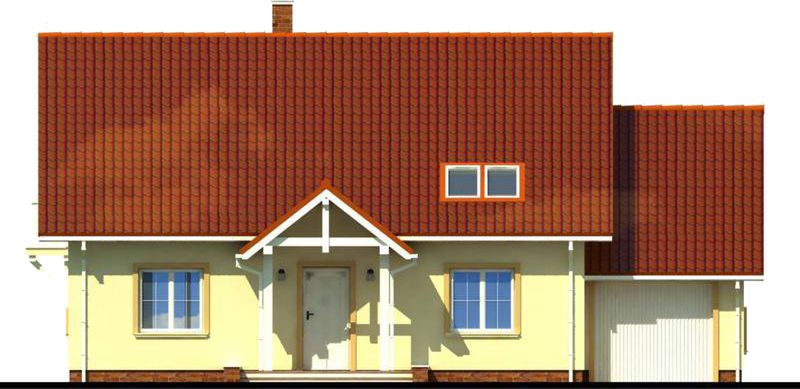

Elewacja frontowa projektu Chabacano
Elewacja tylna projektu Chabacano
Elewacja lewa projektu Chabacano
Elewacja prawa projektu Chabacano
