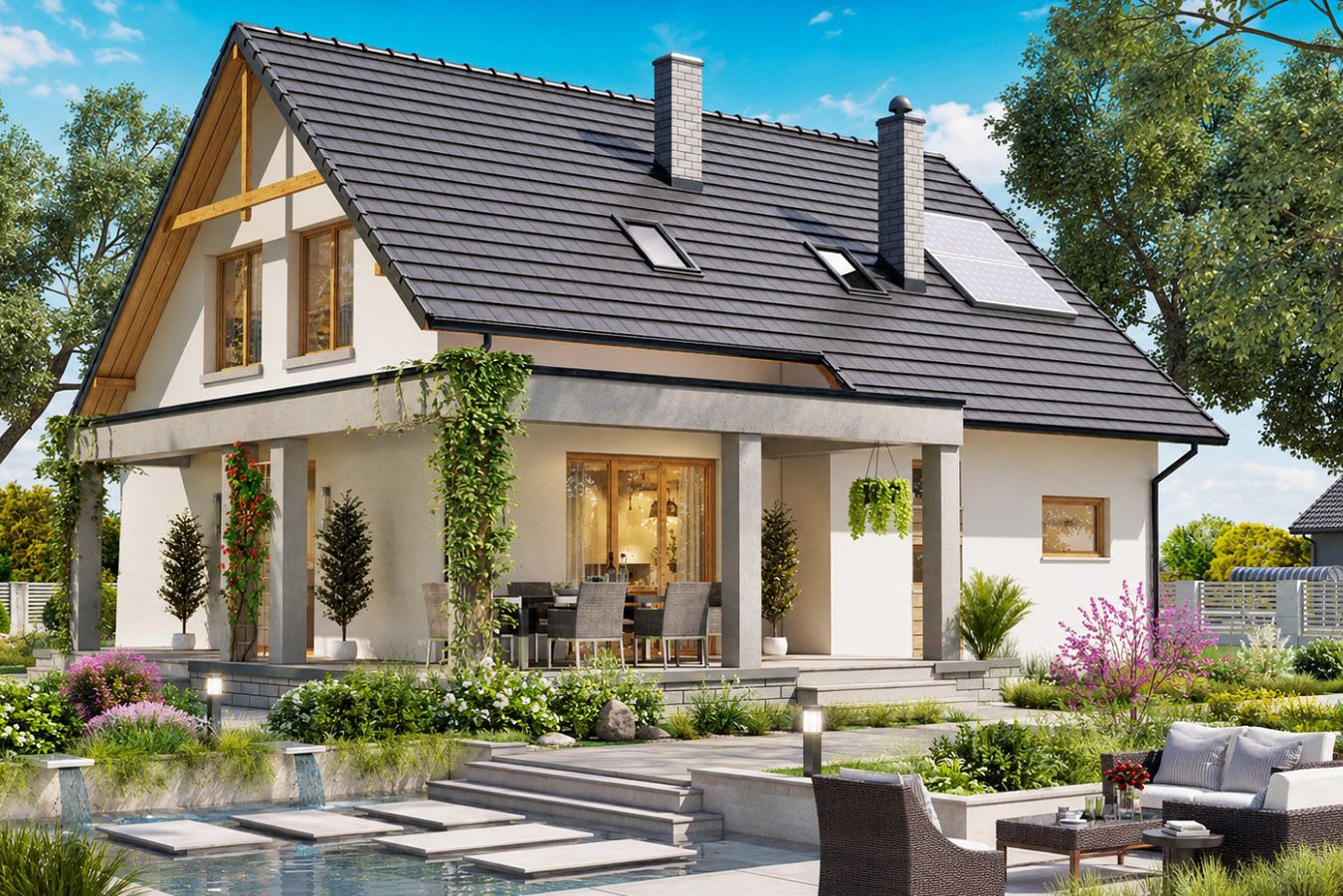

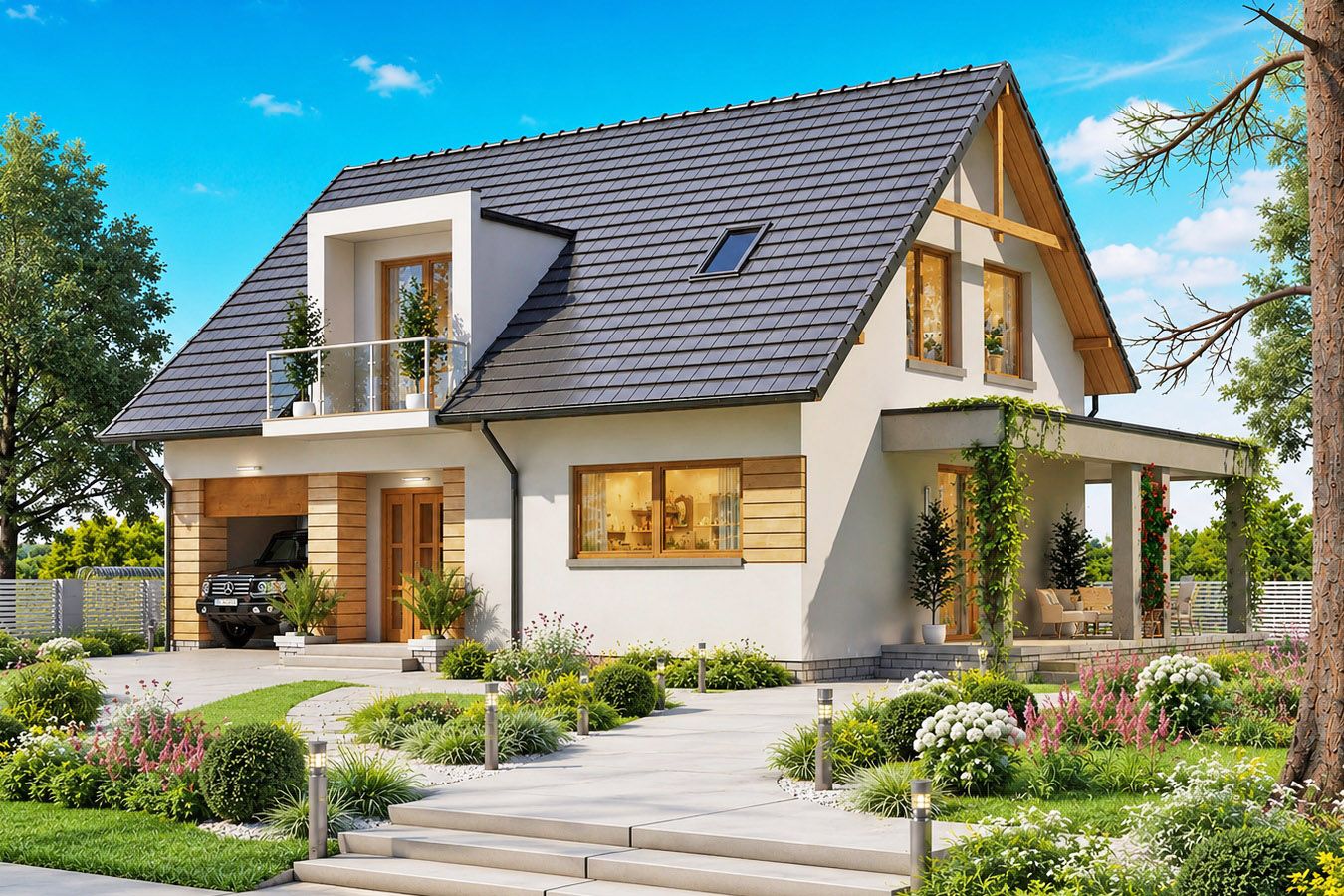

Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym, przekryty prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej przewidziano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku. Dach lukarny o nachyleniu 15% kryty blachą płaską w kolorze pokrycia dachu budynku. Zadaszenie tarasu zewnętrznego z lekkiej konstrukcji drewnianej z dachem o nachyleniu 5%. W projekcie zamieszczono także rysunki wariantowe (więźba dachowa, przekrój, 2 elewacje) bez zadaszenia tarasu, lecz z wyrównaniem okapu dachu na elewacji południowej. Program użytkowy i rozwiązania funkcji budynku opracowano w 2 wariantach. W założeniu podstawowym przyjęto ogrzewanie na paliwo stałe z kotłownią wbudowaną, a wariantowo ogrzewanie budynku kotłem gazowym. W tej wersji pokazano także możliwe zmiany funkcji wewnętrznej (zamknięta kuchnia, powiększona łazienka) oraz elementy zewnętrzne uwzględniające rezygnację z zadaszenia tarasu i przedłużenie okapu dachu nad tarasem. Powyższe elementy zamienne mogą być realizowane także w rozwiązaniu podstawowym. W pomieszczeniu garażu obniżono posadzkę o 16 cm, co ułatwi ewentualne uzupełnienie warstw ocieplenia i podłóg w przypadku wykorzystania pomieszczenia na funkcję mieszkalną lub użytkową.
Czytaj więcejProjekt domu BW-55 wariant 2 JGC1194

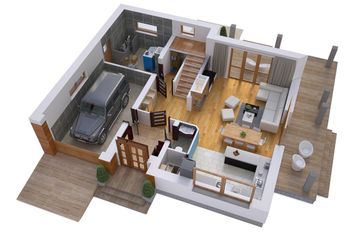

Rzut parteru
- 1. Wiatrołap 4,90 m²
- 2. Wc 1,60 m²
- 3. Kuchnia + spiżarnia 10,40 m²
- 4. Pokój dzienny + jadalnia 25,70 m²
- 5. Hall 5,40 m²
- 6. Pomieszczenie gospodarcze
- 7. Kotłownia 8,90 m²
- 8. Garaż jednostanowiskowy 17,10 m²
- Razem rzut parteru 74 m²
- 1. Korytarz 5,90 m²
- 2. Łazienka 7,70 m²
- 3. Pokój 15,60 m²
- 4. Pokój 14,20 m²
- 5. Pokój 14 m²
- Razem rzut poddasza 57,40 m²
Pow. użytkowa
105,40 m²
Pokoje
3
Łazienki i WC
2
Garaż
1
Min. szer. i dł. działki
19,5 x 20 m
Kąt dachu
42°
Szacunkowy koszt SSZ
274 000 zł
Konstrukcja
BW-55 wariant 2 - JGC1194
105,40 m²
3
2
1
(z wiatą garażową)
Cena projektu:
3 550 zł
Gwarancja najniższej ceny
Projekt jest dostępny
GRATIS 10% rabatu do LEROY MERLIN
GRATIS Przydatne Extradodatki
100 dni na wymianę, 30 dni na zwrot
Darmowa dostawa - kurier, paczkomaty
Bezpłatne pozwolenie na zmiany
Dokumentacja zgodna z WT2021
Masz pytania?Zadzwoń
pon.-pt. 8-21, sob. 9-17
Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki
W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!
W trakcie konsultacji sprawdzisz:
- Jakie zmiany w projekcie możesz wprowadzić
- Jak najlepiej się do niej przygotować
- Ile kosztuje adaptacja projektu gotowego
Szukasz wykonawcy godnego zaufania?
Zleć budowę w Extradom.pl!
- Z góry znasz koszt budowy domu
- Dom odbierasz zgodnie z ustalonym harmonogramem - nawet w 6 miesięcy
- Zabezpiecza Cię jedna kompleksowa umowa z jednym wykonawcą
- Otrzymujesz nawet 30-letnią gwarancję na konstrukcję domu
- Oszczędzasz swój czas dzięki pewnej i kompletnej usłudze
deweloperskiego od
Masz pytania?Zadzwoń
pon.-pt. 8-19
Rzuty

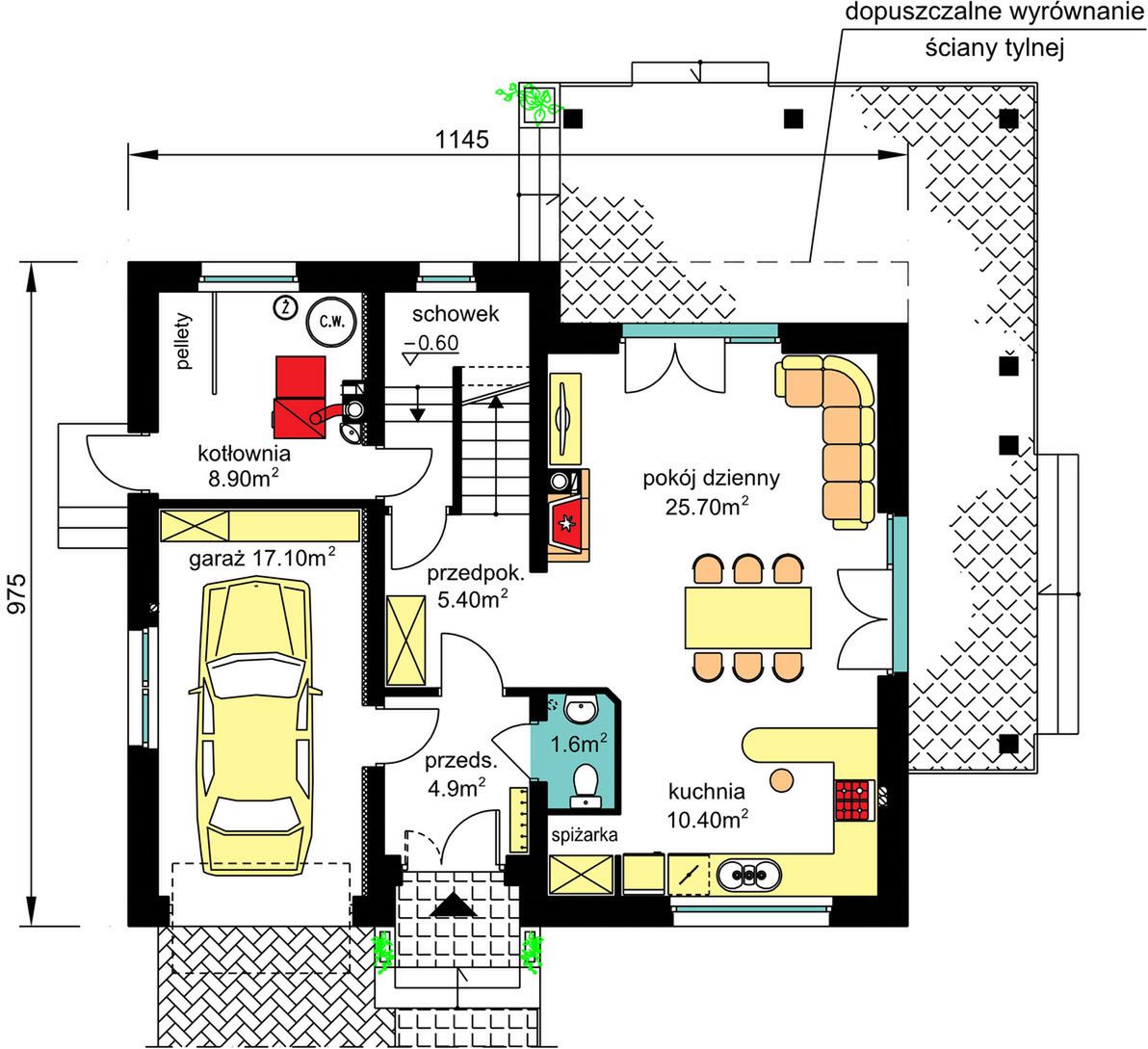

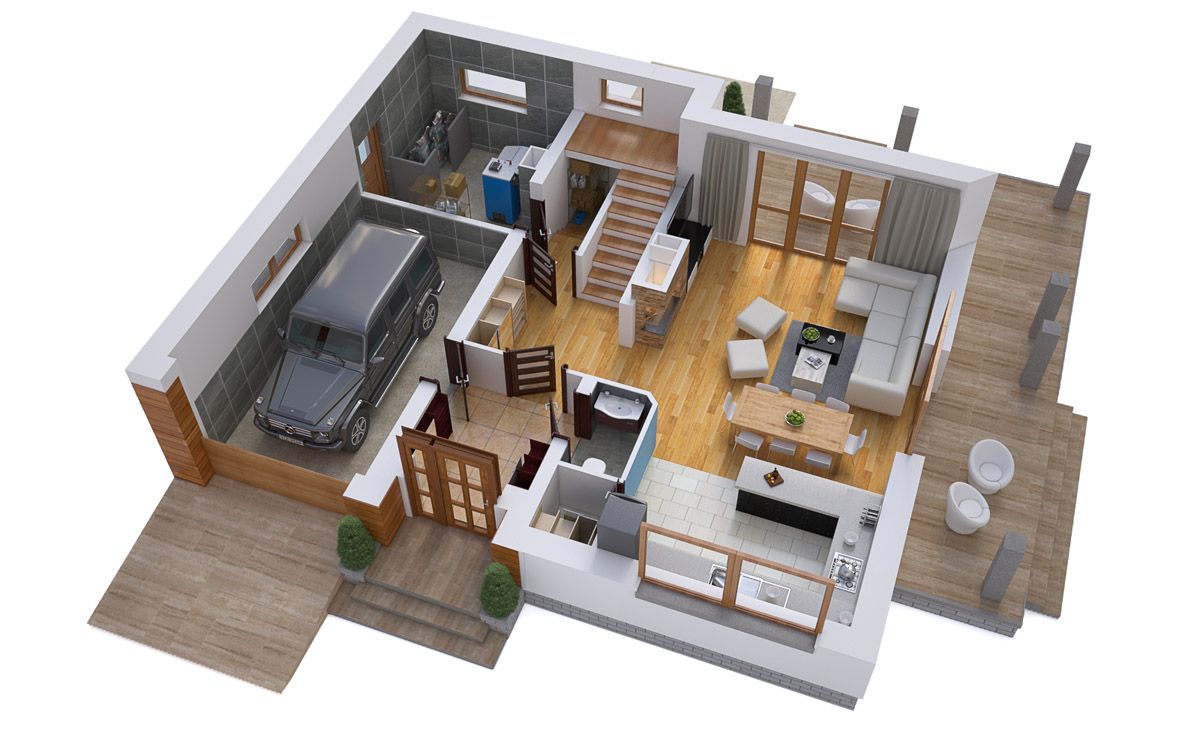

Jak wygląda proces zmianRzut parteru - 74 m²
- 1. Wiatrołap 4,90 m²
- 2. Wc 1,60 m²
- 3. Kuchnia + spiżarnia 10,40 m²
- 4. Pokój dzienny + jadalnia 25,70 m²
- 5. Hall 5,40 m²
- 6. Pomieszczenie gospodarcze
- 7. Kotłownia 8,90 m²
- 8. Garaż jednostanowiskowy 17,10 m²
- Razem rzut parteru 74 m²

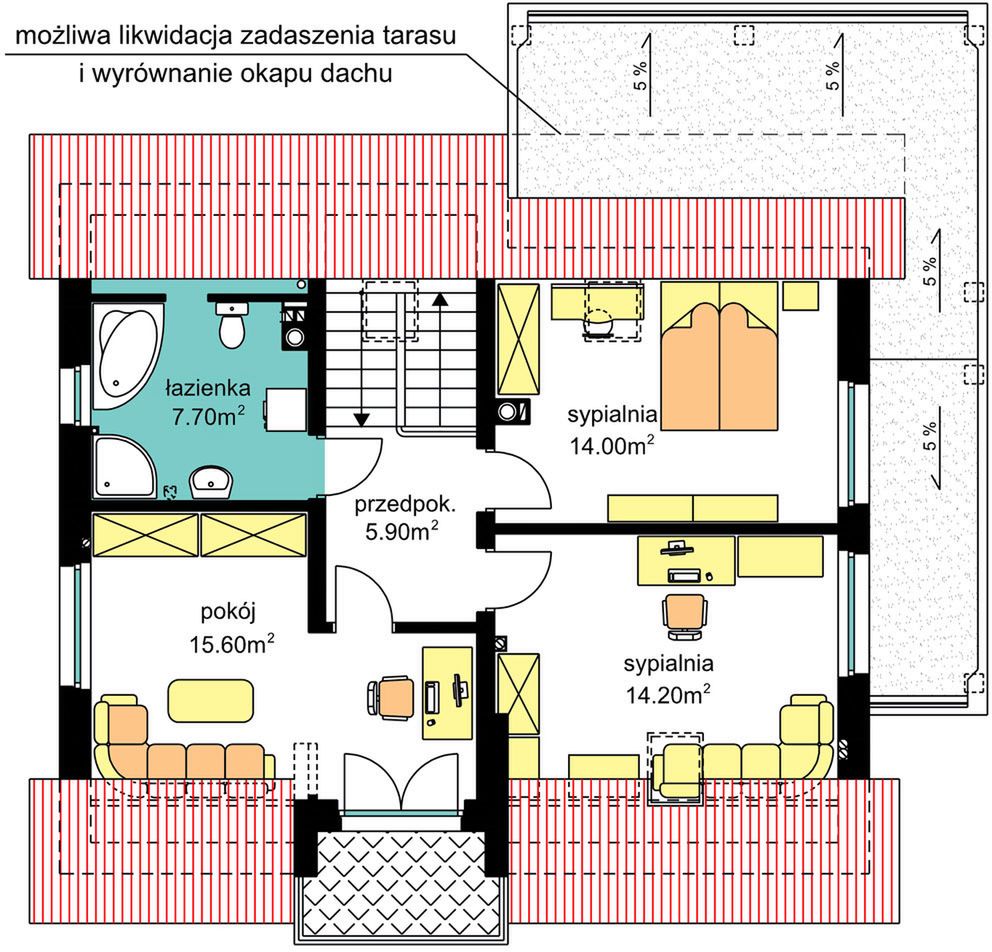

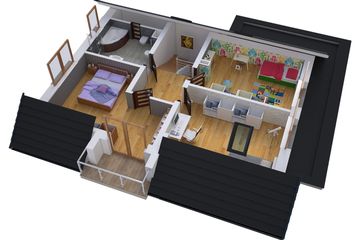

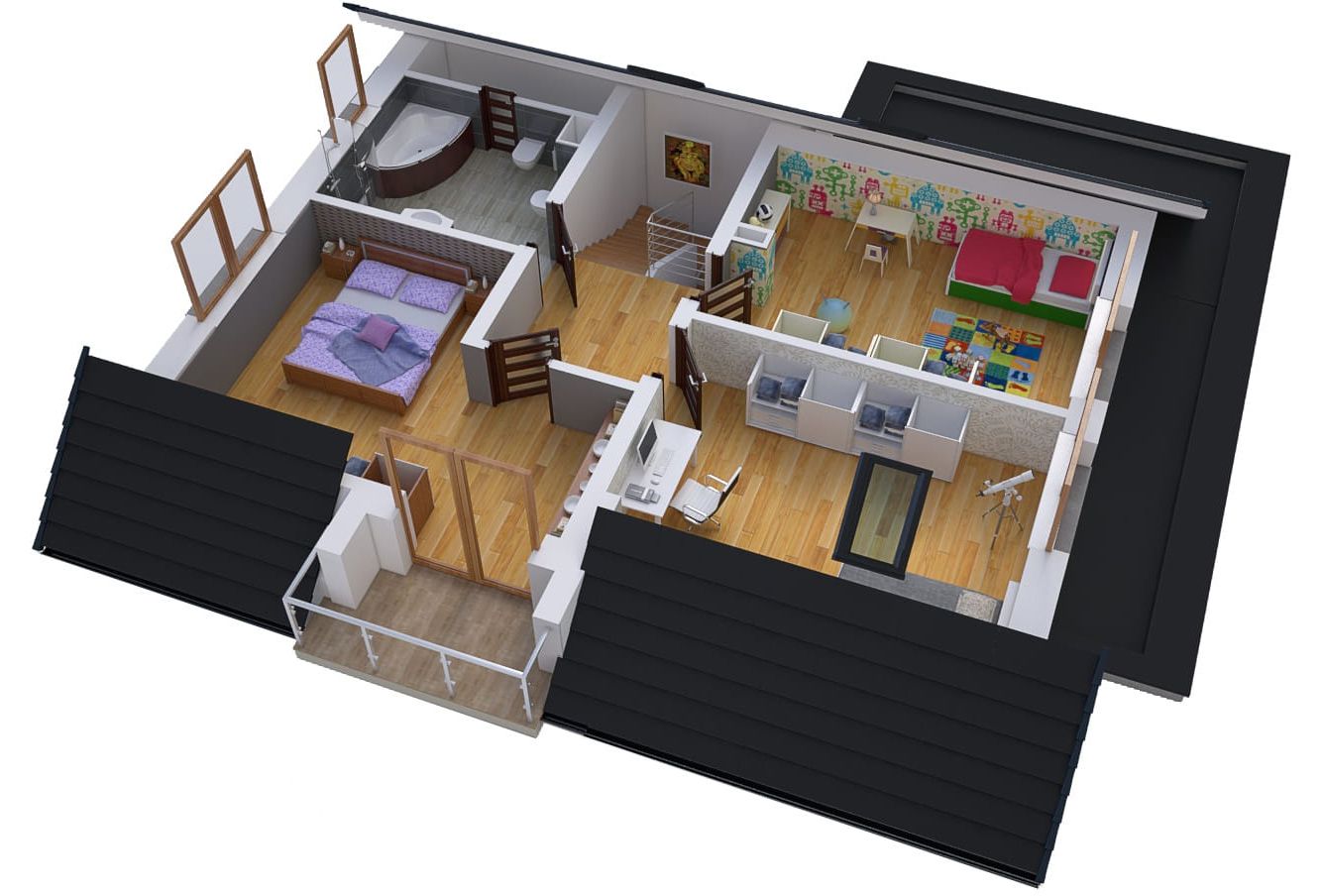

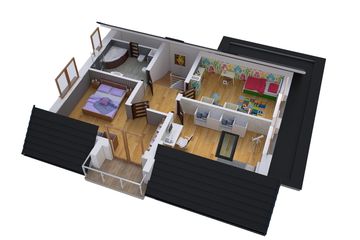

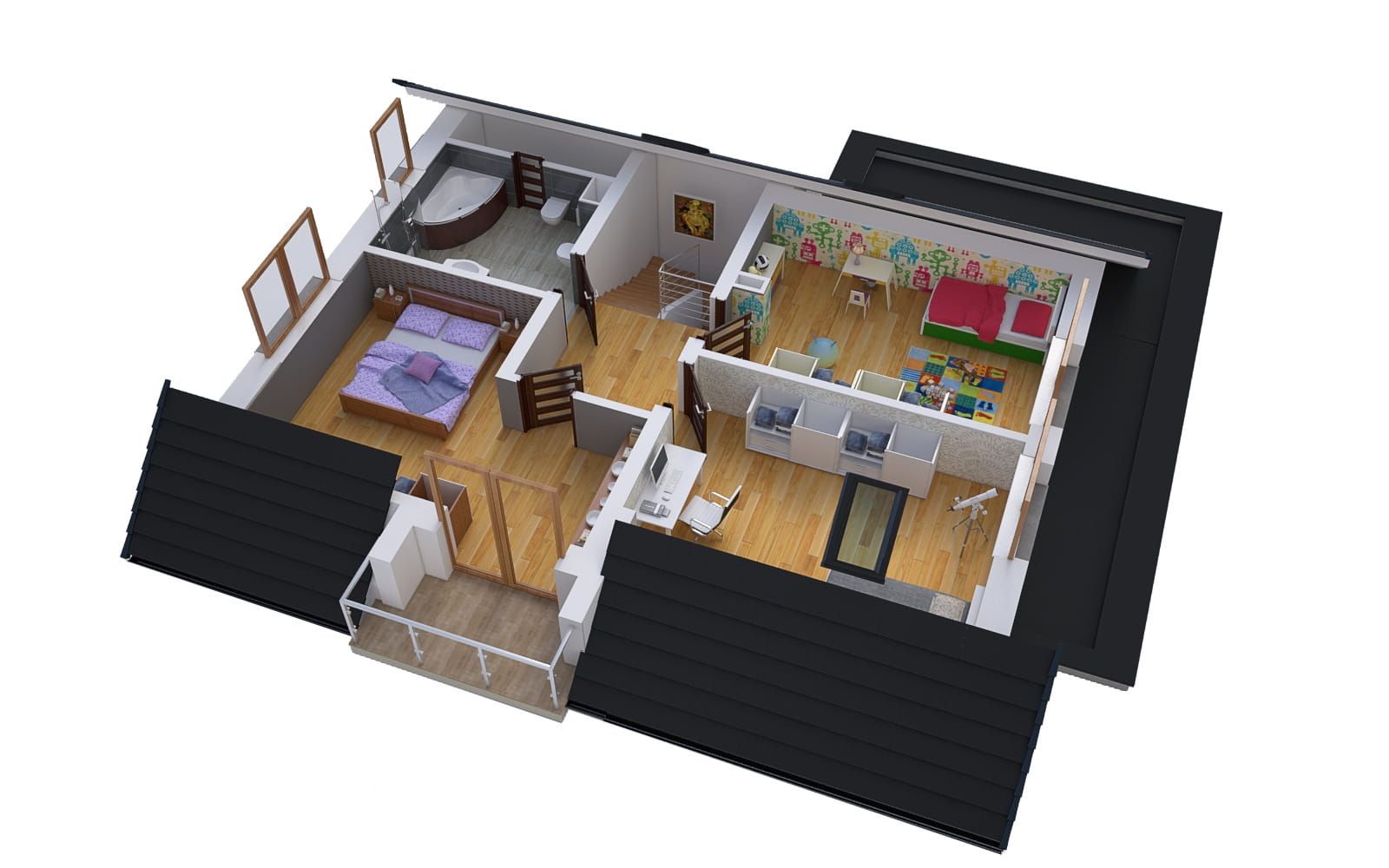

Rzut poddasza - 57,40 m²
- 1. Korytarz 5,90 m²
- 2. Łazienka 7,70 m²
- 3. Pokój 15,60 m²
- 4. Pokój 14,20 m²
- 5. Pokój 14 m²
- Razem rzut poddasza 57,40 m²
Zamów rysunki szczegółowe
Warianty projektu (4)
Podobne projekty (2477)
Zobacz wszystkieMetody i koszt budowy
Ten dom możesz budować metodą gospodarczą, systemem zleconym lub skorzystać z naszej oferty Projekt z Budową. Przy porównaniu weź pod uwagę nie tylko koszt, ale też różny zakres prac i standard wykonania.
Metoda gospodarcza
Najtańsza metoda - większość prac
budowlanych wykonuje inwestor
274 000 zł netto
Prace ziemne i fundamenty
54 000 złKonstrukcja, strop oraz dach
180 000 złStolarka okienna i drzwiowa
40 000 złInstalacje
nie obejmujePrace wykończeniowe
nie obejmuje
- Możesz budować etapami, pamiętając jednak o zmianie kosztów w czasie
- Możesz rozpocząć budowę z częścią niezbędnych środków
- Sam ustalasz harmonogram, koordynujesz budowę i zapewniasz materiały
Projekt z Budową
Najszybsza i najwygodniejsza metoda -
całą budowę domu realizuje jedna firma
Gwarancja stałego
kosztu budowy
- Prace ziemne i fundamenty
- Konstrukcja, strop oraz dach
- Stolarka okienna i drzwiowa
- Instalacje
Obejmuje wykonanie instalacji:
- wodno-kanalizacyjnej
- centralnego ogrzewania
- gazowej
- elektrycznej
- Prace wykończeniowe
Prace wykończeniowe obejmują:
- sufity i ściany wewnętrzne
- tynki i okładziny ścian wewnętrznych
- wylewki i posadzkę
- ocieplenie ścian zewnętrznych i elewację
Budowa
nawet w
6mies.
- Kompleksowa umowa i znany z góry koszt budowy
- Logistyka, organizacja budowy i zakupy po stronie firmy budowlanej
- Formalności i dokumentacje po stronie firmy budowlanej
- Różne technologie budowy dopasowane do projektu i budżetu

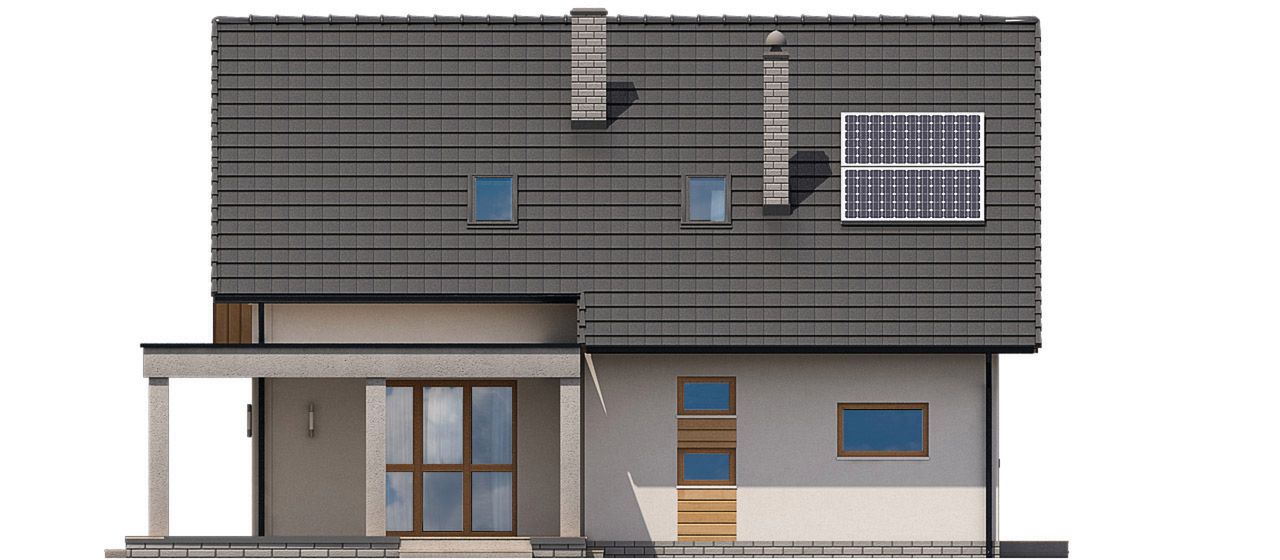

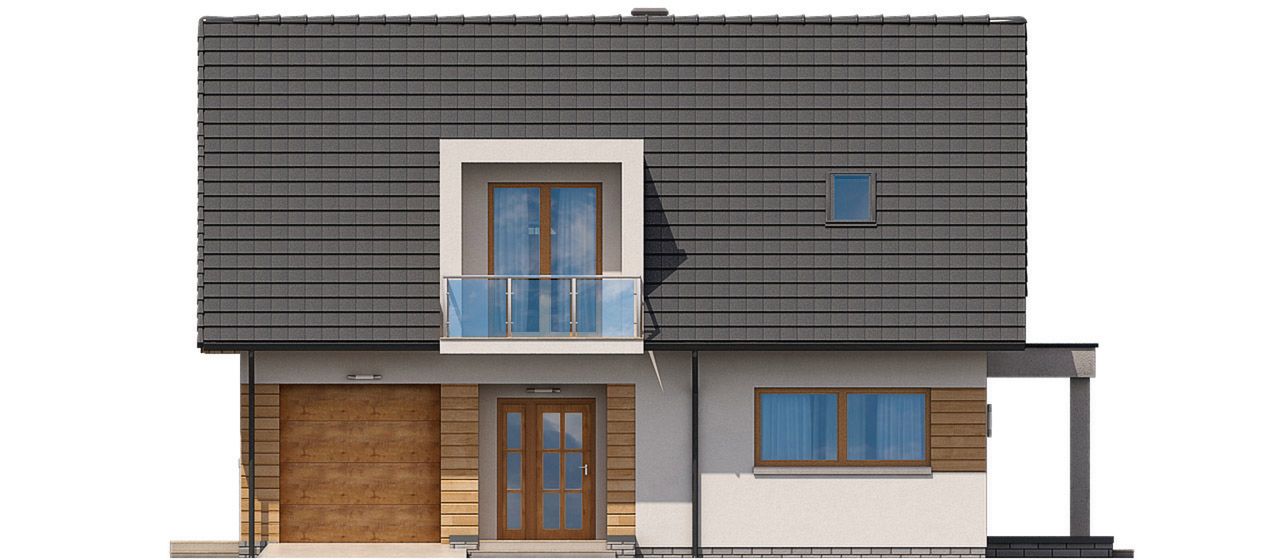

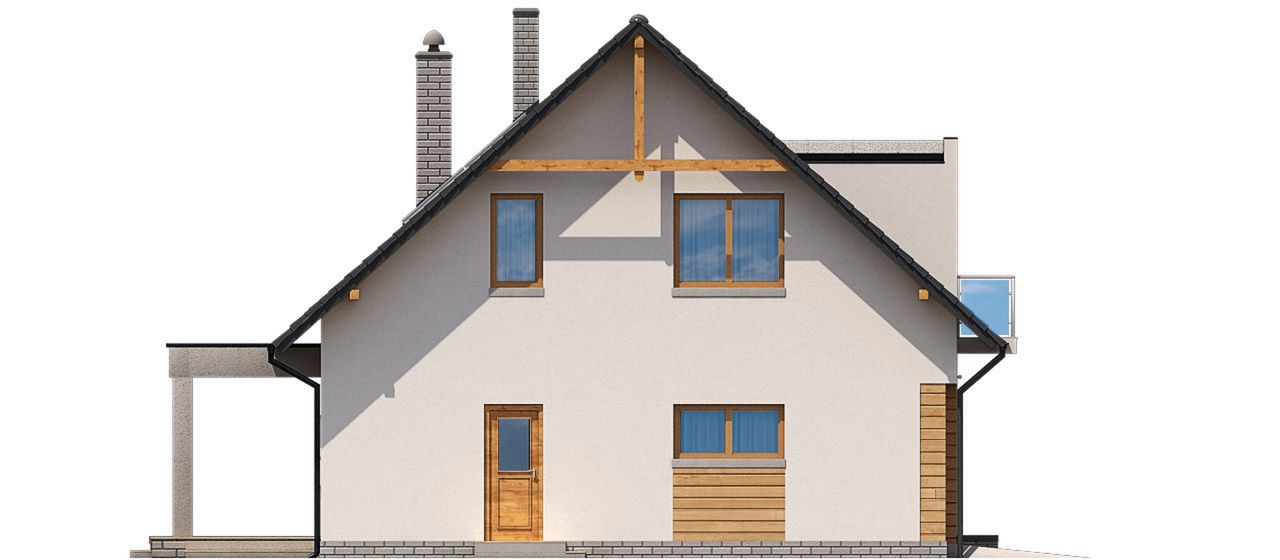

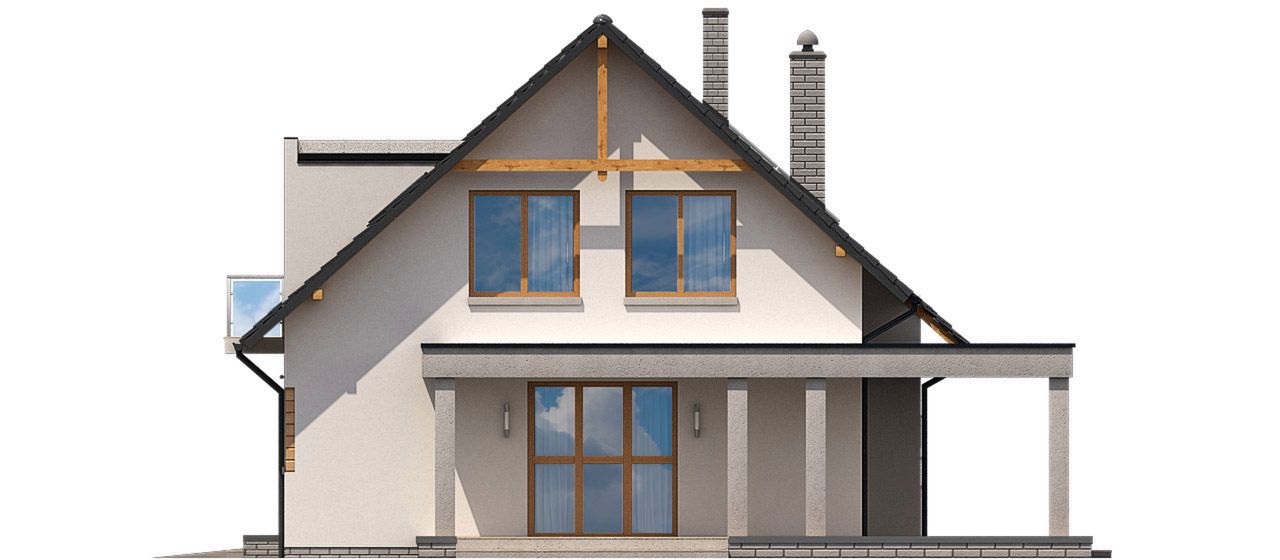

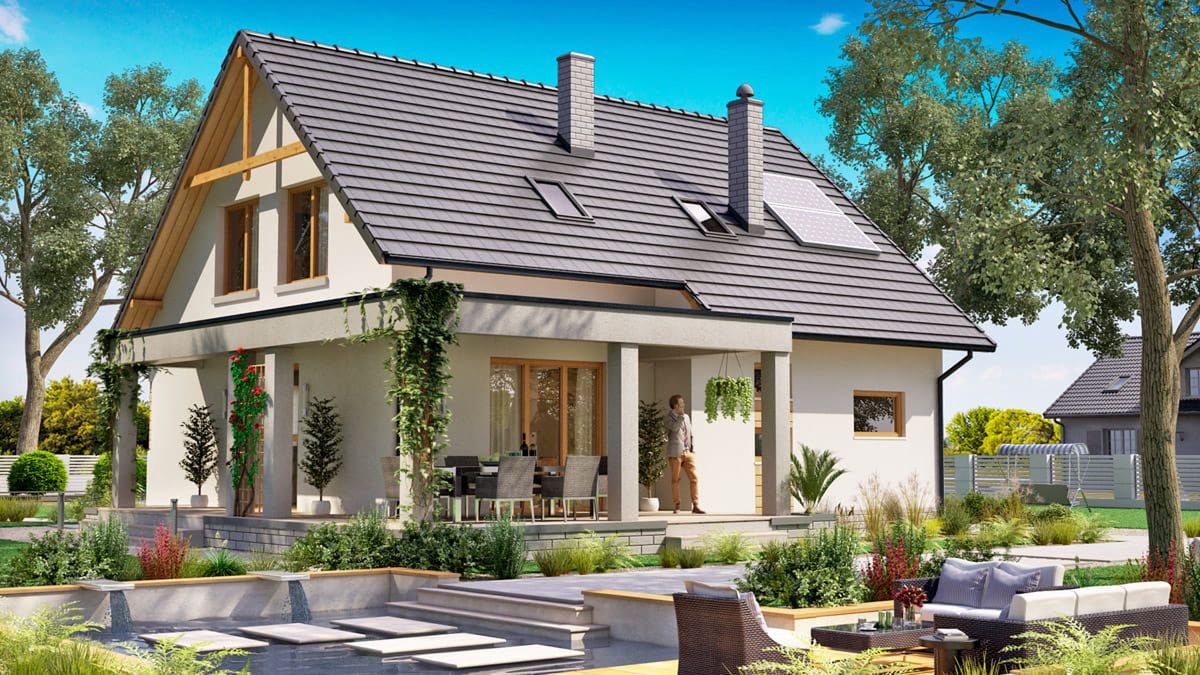

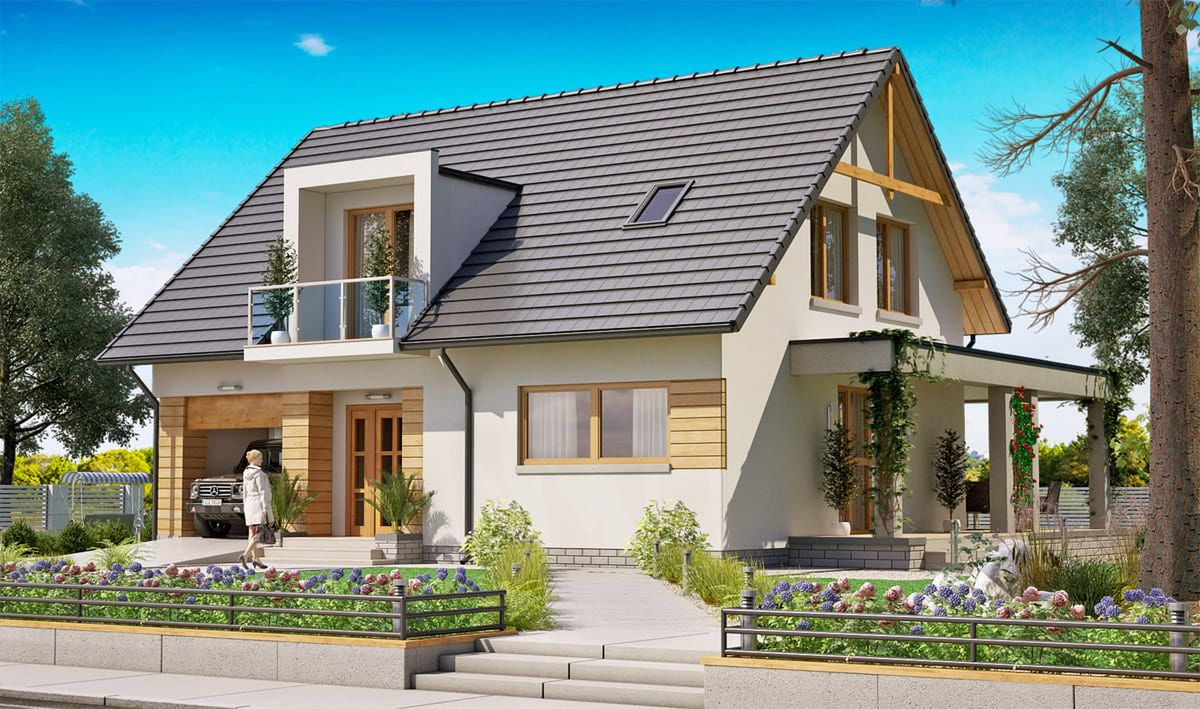

Elewacje

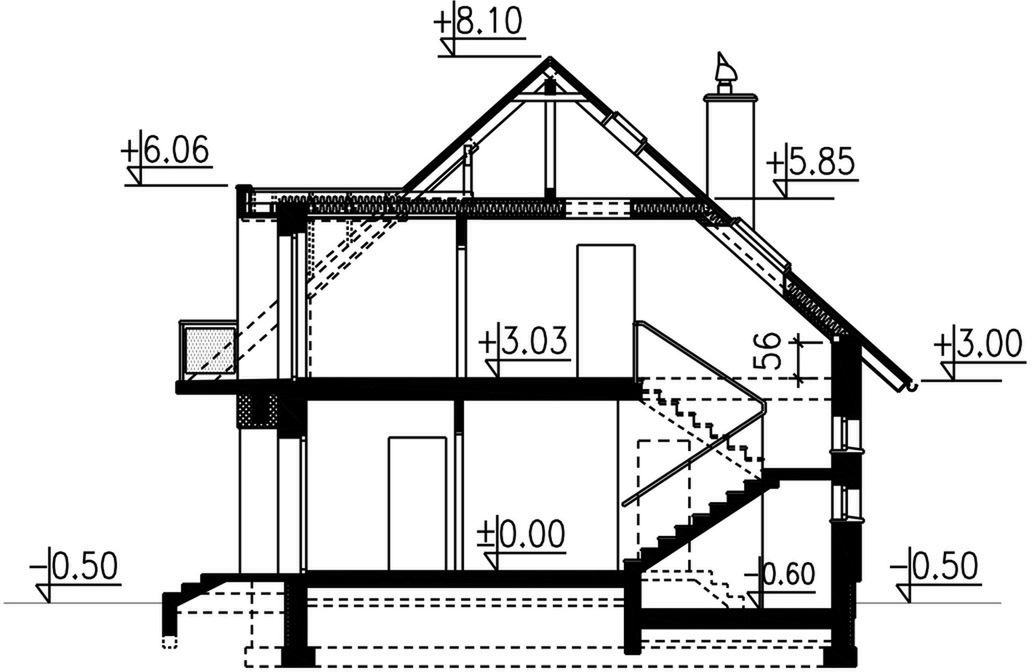

Przekroje

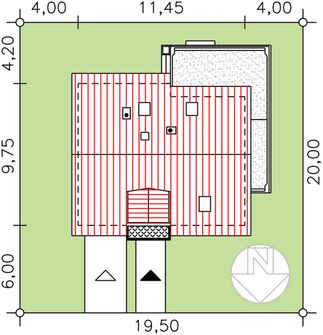

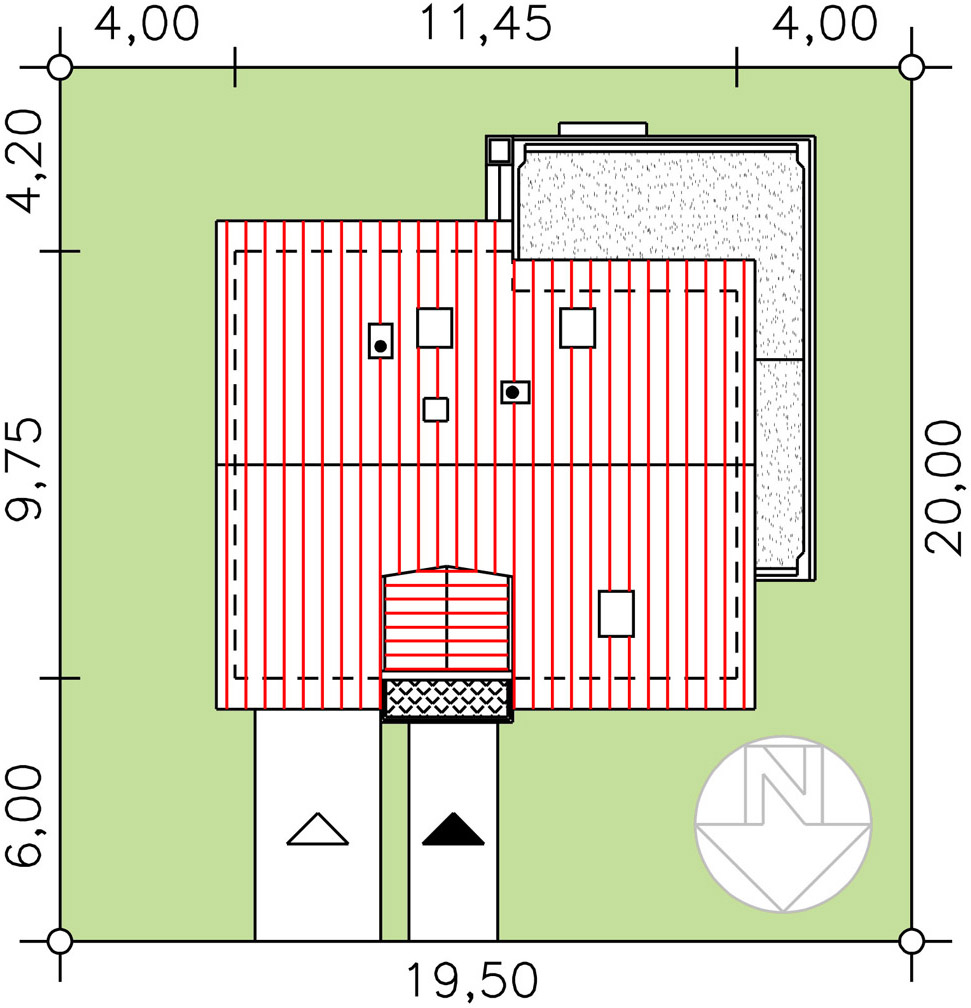

Usytuowanie na działce
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Czy ten projekt pasuje na
Twoją działkę?
Chętnie to sprawdzimy!
Dowiedz się:
- czy zmieści się na niej wybrany przez Ciebie dom
- jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
- jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Dane techniczne projektu
Powierzchnie i wymiary
105,40 m²
138,30 m²
668,50 m³
174 m²
42°
8,60 m
11,45 m
9,75 m
19,50 m
20 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Paliwo stałe (OZE) - szczegóły
Interesuje Cię inne źródło ogrzewania? Wyślij zapytanie lub zadzwoń do doradcy
Grawitacyjna - szczegóły
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Murowana
PROJEKT Z BUDOWĄ
Istnieje możliwość zaadaptowania tego projektu do technologii prefabrykowanej/modułowej i budowy nawet w 6 miesięcy ze stałym kosztem budowy
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym. Stropy prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe, ściany fundamentowe betonowe, schody żelbetowe wylewane dwubiegowe. Dach budynku drewniany krokwiowo – jętkowy z płatwią kalenicową. Pokrycie dachu - dachówka ceramiczna lub cementowa. Pokrycie dachu lukarny – blacha płaska na rąbek stojący. Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną, solarną oraz odgromową. Projekt spełnia wymagania“Warunków technicznych”od 2017r, a w zakresie ochrony cieplnej także po 2021r.
