Projekt domu Arlekin WRN1159

Projekt domu Arlekin WRN1159

Powierzchnia użytkowa:

143,30 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

21,7 x 19,60 m

Kąt nachylenia dachu:

45°

Szacunkowy koszt budowy:

190 658 zł netto

Więcej parametrów

Cena projektu:

2 695 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

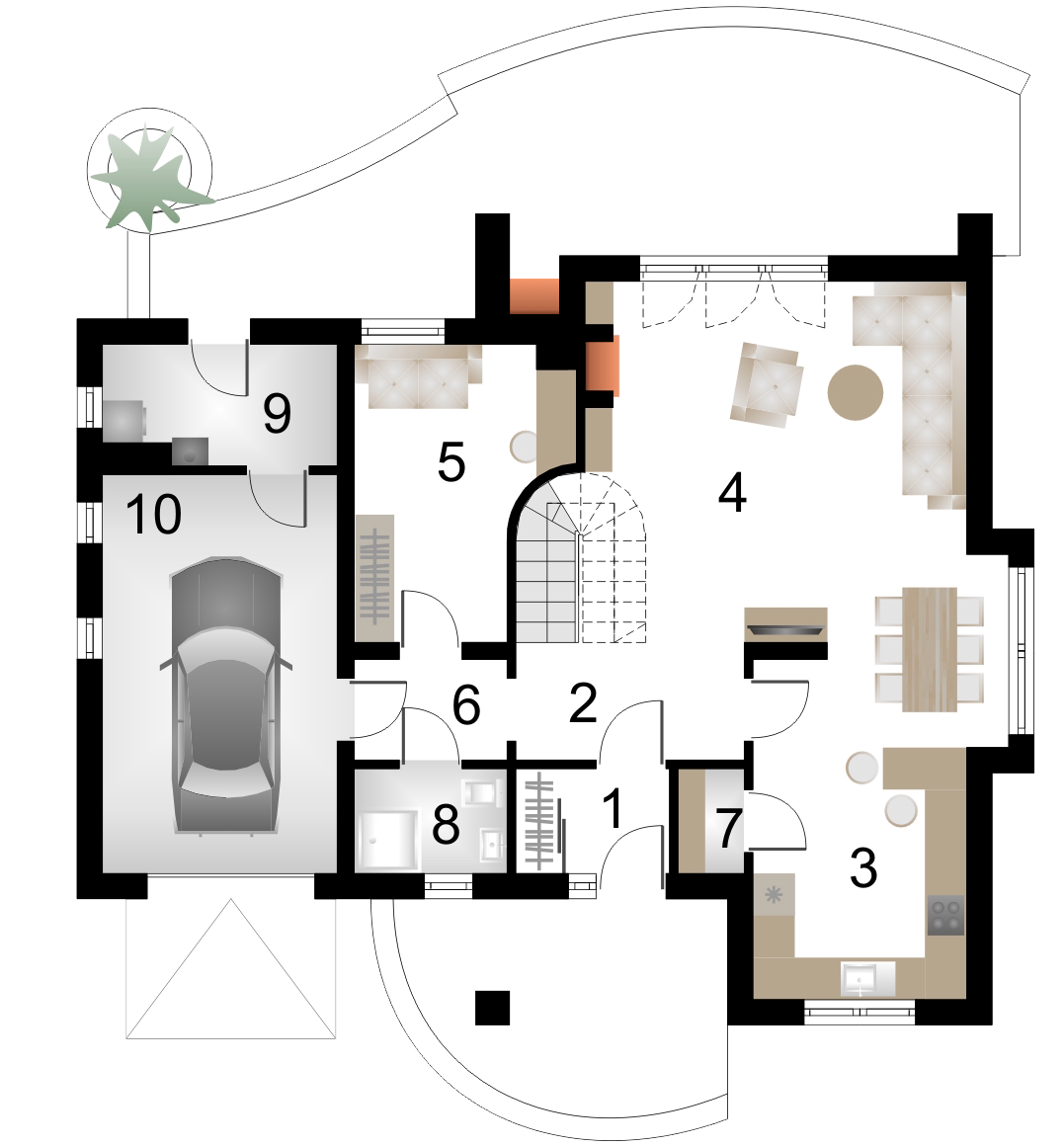

Rzut parteru

Rzut parteru projektu Arlekin
  • 1. Wiatrołap 3,30 m²
  • 2. Hall 5,50 m²
  • 3. Kuchnia 12,30 m²
  • 4. Pokój dzienny + jadalnia 32,80 m²
  • 5. Pokój 11,10 m²
  • 6. Korytarz 3,10 m²
  • 7. Spiżarnia 1,40 m²
  • 8. Łazienka 3,30 m²
  • 9. Pom. gospodarcze 5,50 m²
  • 10. Garaż jednostanowiskowy 19,10 m²
  • Razem rzut parteru 97,40 m²

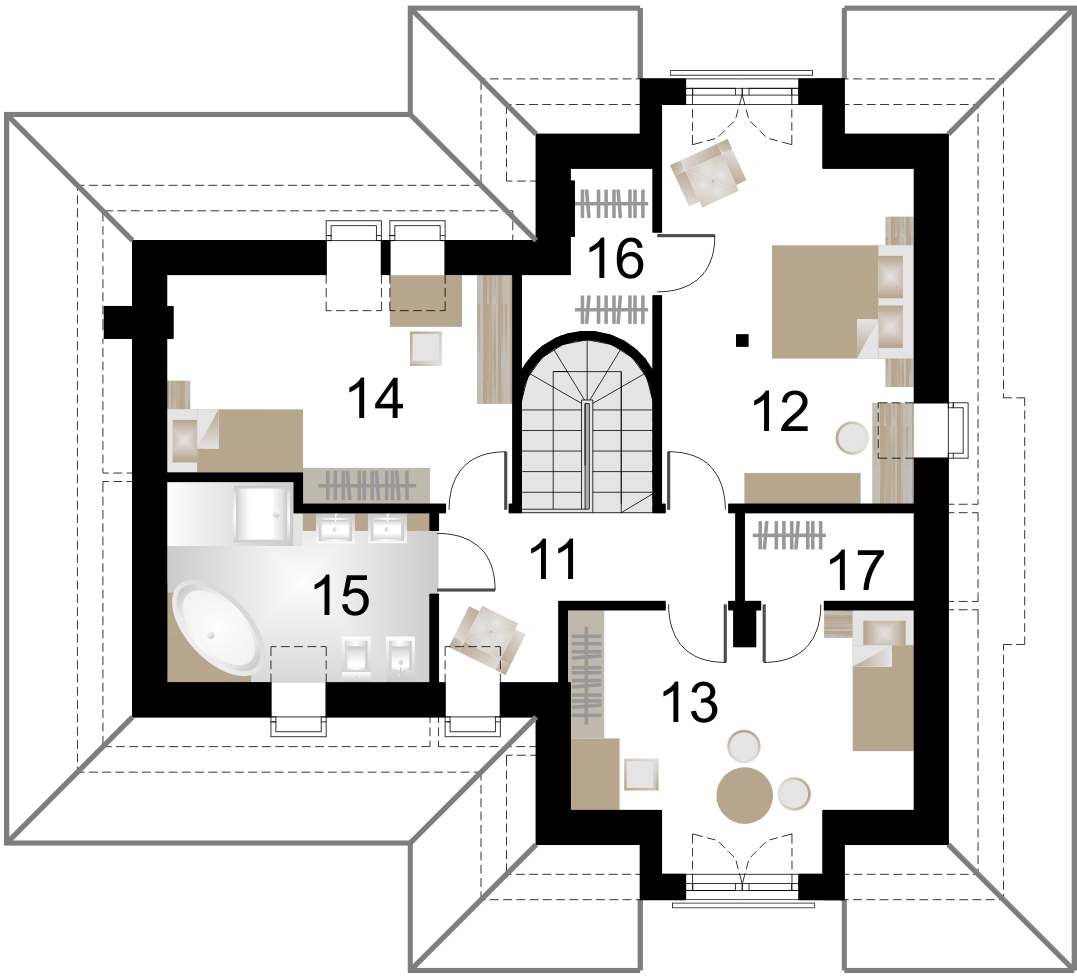

Rzut poddasza

Rzut poddasza projektu Arlekin
  • 11. Hall 8,90 m²
  • 12. Pokój 17,10 m² (25,20 m²)
  • 13. Pokój 13 m² (22,70 m²)
  • 14. Pokój 13 m² (22,40 m²)
  • 15. Łazienka 7,90 m² (1,30 m²)
  • 16. Garderoba 2,50 m² (6 m²)
  • 17. Garderoba 2,60 m² (4,20 m²)
  • Razem rzut poddasza 65 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
143,30 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
134,70 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
820 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
45°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,16 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
21,70 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
19,60 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
71,80 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

gazowe

Wentylacja icon

wentylacja mechaniczna z rekuperacją + panele fotowoltaiczne (wspierające źródło zasilania)

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Projekt przewiduje ściany dwuwarstwowe - gazobeton docieplony styropianem, pokryte od zewnątrz tynkiem strukturalnym, deskowaniami i płytkami klinkierowymi. Konstrukcję stanowi strop gęstożebrowy i drewniana więźba. Dach pokryty dachówką betonową lub ceramiczną. Pełna dowolność zmiany materiałów na etapie adaptacji.

Szacowany koszt budowy

Stan surowy zamknięty

System zlecony

Prace powierzasz firmom budowlanym

zł netto

icon

szczegóły

  • Prace ziemne i fundamenty

    15-35 %

  • Kompletna konstrukcja, strop oraz dach

    50-70 %

  • Stolarka okienna i drzwiowa

    10-15 %

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Extradodatki w prezencie

Zdjęcie 1 projektu Arlekin WRN1159

Projekt domu Arlekin, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Wentylacja mechaniczna z rekuperacją

    gratis!
  • Projekty architektury ogrodowej

    gratis!
  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Poradnik “Jak urządzić ogród?”

    gratis!
  • Materiały promocyjne

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Kosztorys - stan deweloperski 690 zł icon

Częste zmiany cen robocizny i materiałów mogą się bardzo mocno odbić na ostatecznym koszcie wybudowania domu. Dlatego też ważny jest kosztorys, który pozwoli Ci odpowiednio się przygotować do jednej z najważniejszych inwestycji w Twoim życiu. Szacunkowe koszty budowy to ważny punkt odniesienia, który pomoże:

  • rozplanować budżet
  • wybrać rozsądną ofertę wykonania domu
  • zastosować możliwie najlepsze rozwiązania materiałowe
  • zaplanować i śledzić kolejne etapy budowy


Zredukuj szanse na niekontrolowane wydatki i zamów kosztorys.


Uwaga! Kosztorys jest dostarczany wyłącznie w formie cyfrowej, a jego dostarczenie za zgodą konsumenta przed upływem terminu do odstąpienia od umowy wyłącza prawo konsumenta do odstąpienia na podstawie art. 38 punkt 13) ustawy o prawach konsumenta z dnia 30 maja 2014 r.

Icon Ogrzewanie podłogowe + pompa ciepła 650 zł icon

“Podłogówka” to nowoczesna, coraz częściej wybierana i oszczędna forma ogrzewania domu. Znakomicie sprawdzi się jako samodzielny układ grzewczy lub uzupełnienie innego, np. standardowych grzejników.


  • Pomijając niższe opłaty za ogrzewanie, ogrzewanie podłogowe ma też inne zalety:równomierne ogrzewanie w całym pomieszczeniu
  • niższe koszty eksploatacyjne
  • brak kaloryferów sprawia, że jest więcej powierzchni użytkowej do wykorzystania
  • przyjazne dla alergików


Zastosowanie ogrzewania podłogowego sprawia, że temperatura przy podłodze (jak i sama podłoga) jest ciepła pomimo naturalnej cyrkulacji powietrza. Jest to znakomite rozwiązanie, jeśli chcemy sprawić, żeby dom był jeszcze bardziej przyjazny dla najmłodszych członków rodziny.


Dodatkowo pakiet wzbogacony został o pompę ciepła, czyli  niskotemperaturowe urządzenie grzewcze. Jej działanie polega na wykorzystywaniu energii cieplnej, której ogromne ilości znajdują się w naturalnych pokładach ziemi, powietrza i wody. Mechanizm oparty jest na typowych przemianach fizycznych, które zachodzą w urządzeniu: parowaniu, sprężaniu skraplaniu oraz rozprężaniu.


  • Zaletami tego systemu są:bezpieczeństwo
  • tańsze koszty eksploatacji w porównaniu z ogrzewaniem domu paliwem stałym lub gazem
  • wygoda użytkowania
  • ekologia


Przy pompie ciepła zaleca się zastosowanie ogrzewania podłogowego. Jest to niskotemperaturowy system grzewczy, przez co kompatybilność z całym systemem jest niezwykle istotna.


Uwaga! Zastosowanie dodatku może wymagać zmian na etapie adaptacji projektu.

Icon Dodatkowy egzemplarz projektu 673 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz projektu może być wykorzystany do celów urzędowych.

Opis projektu

Projekt domu Arlekin to ciekawa propozycja dla osób posiadających średniej szerokości działkę. Bryła budynku posiada formę typową, co znacznie ułatwia późniejszą aranżację wnętrza. Projekt należy do kategorii domów z kalenicą usytuowaną prostopadle do drogi, co często określane jest w planie zagospodarowania przestrzennego. Dom został stworzony do zabudowy wolnostojącej. Posiada garaż jednostanowiskowy w bryle budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem kopertowym, który należy do najsolidniejszych konstrukcji dachowych. Projekt Arlekin to dom parterowy z poddaszem użytkowym, dzięki czemu domownicy mogą cieszyć się większą prywatnością.Zwolenników przestronnych przestrzeni z pewnością ucieszy przewidziana w projekcie część dzienna. Doskonale przemyślane rozwiązania w kuchni dają wiele możliwości aranżacyjnych oraz ułatwią codzienne korzystanie. Dodatkowo przydatnym pomieszczeniem jest pojemna spiżarka. Połączenie jadalni z salonem to doskonałe rozwiązanie dla osób, lubiących organizować przyjęcia. Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. W domu zostały przewidziane dwie komfortowe łazienki- po jednej na każdej kondygnacji. Uwzględnione w domu cztery przestronne sypialnie to optymalna opcja dla 4-6 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W utrzymaniu porządku z pewnością pomoże nam przewidziane w projekcie pomieszczenie gospodarcze. Efektowny taras pozwala na kontakt z naturą bez zbytniego oddalania się od domowego zacisza. Projekt powstał z myślą o Inwestorach, którzy planują zbudować dom w technologii murowanej. Jego wygląd nawiązuje do stylu tradycyjnego, co jest idealnym rozwiązaniem dla osób ceniących klasykę i prostotę.

Czytaj więcej

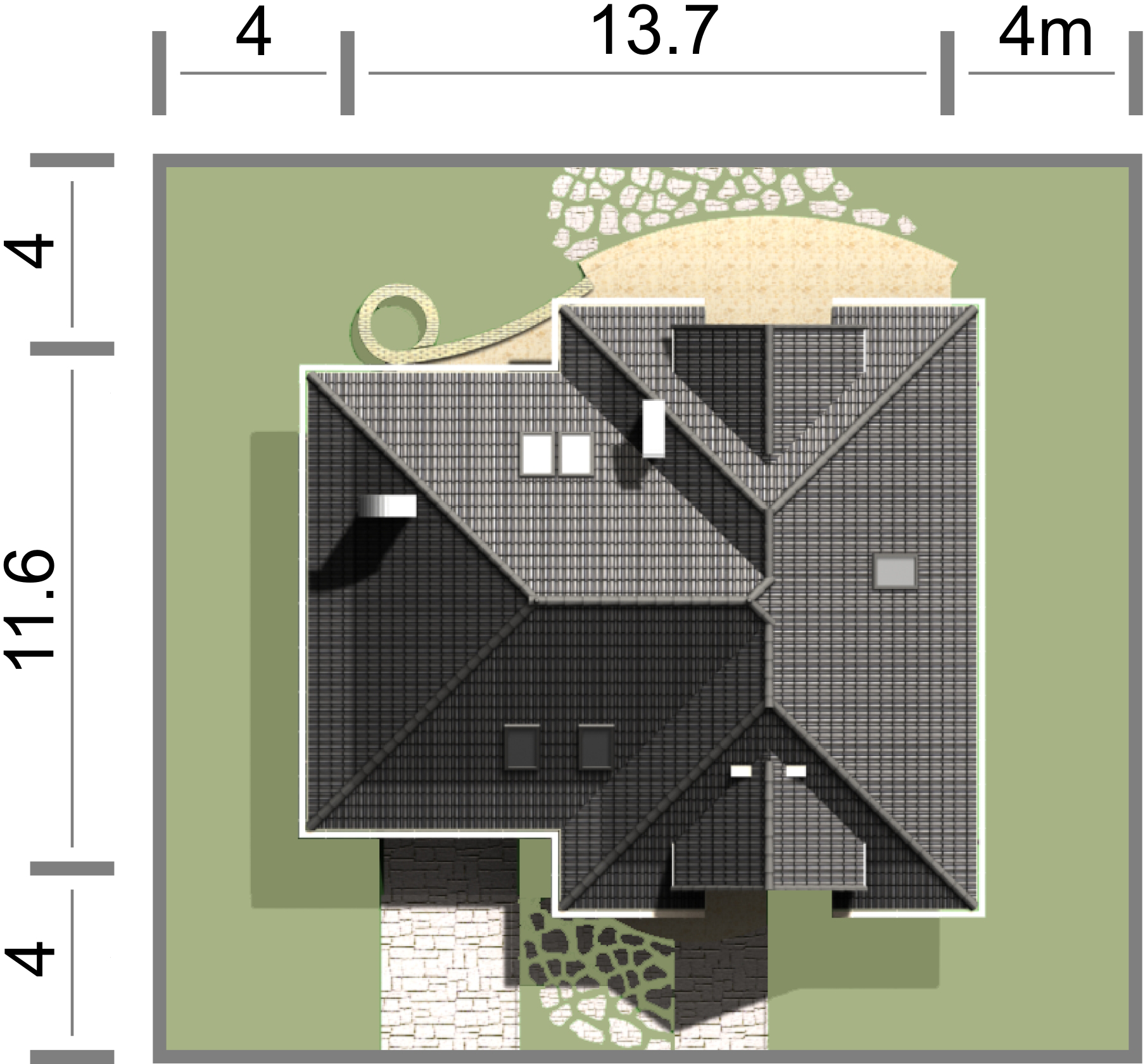

Usytuowanie na działce

Usytuowanie projektu Arlekin na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

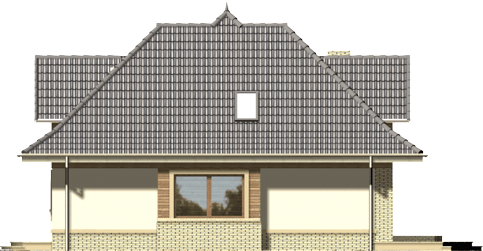

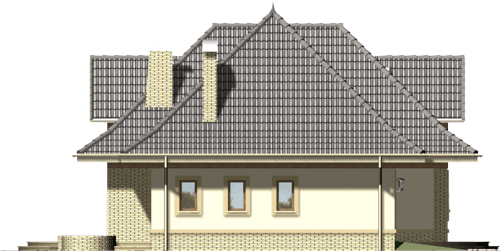

Elewacje

Frontowa
Tylna
Lewa
Prawa

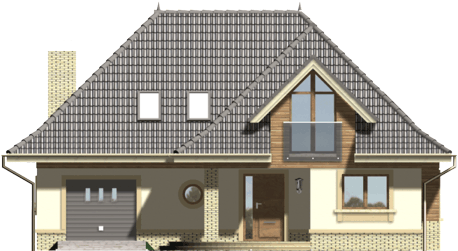

Elewacja frontowa projektu Arlekin

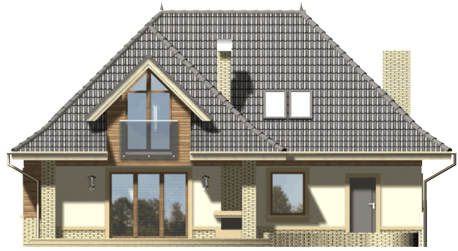

Elewacja tylna projektu Arlekin
Elewacja lewa projektu Arlekin
Elewacja prawa projektu Arlekin
Autor: Krajobrazy
