Projekt budynku At-147 BSK1020

Dodano!

Projekt budynku At-147 BSK1020

Powierzchnia użytkowa:

111 m²

Pokoje (bez salonu):

0

Stanowiska garażowe:

2

Łazienki + toalety:

1

Min. szer. i dł. działki:

15 x 29 m

Kąt nachylenia dachu:

45°

Więcej parametrów

Cena projektu:

3 500 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Jeżeli zdecydujesz się na projekt w wersji sprzed nowelizacji, będziesz mieć 14 dni na jego zwrot lub wymianę (na podst. Regulaminu serwisu internetowego Extradom.pl, § 10, pkt. 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

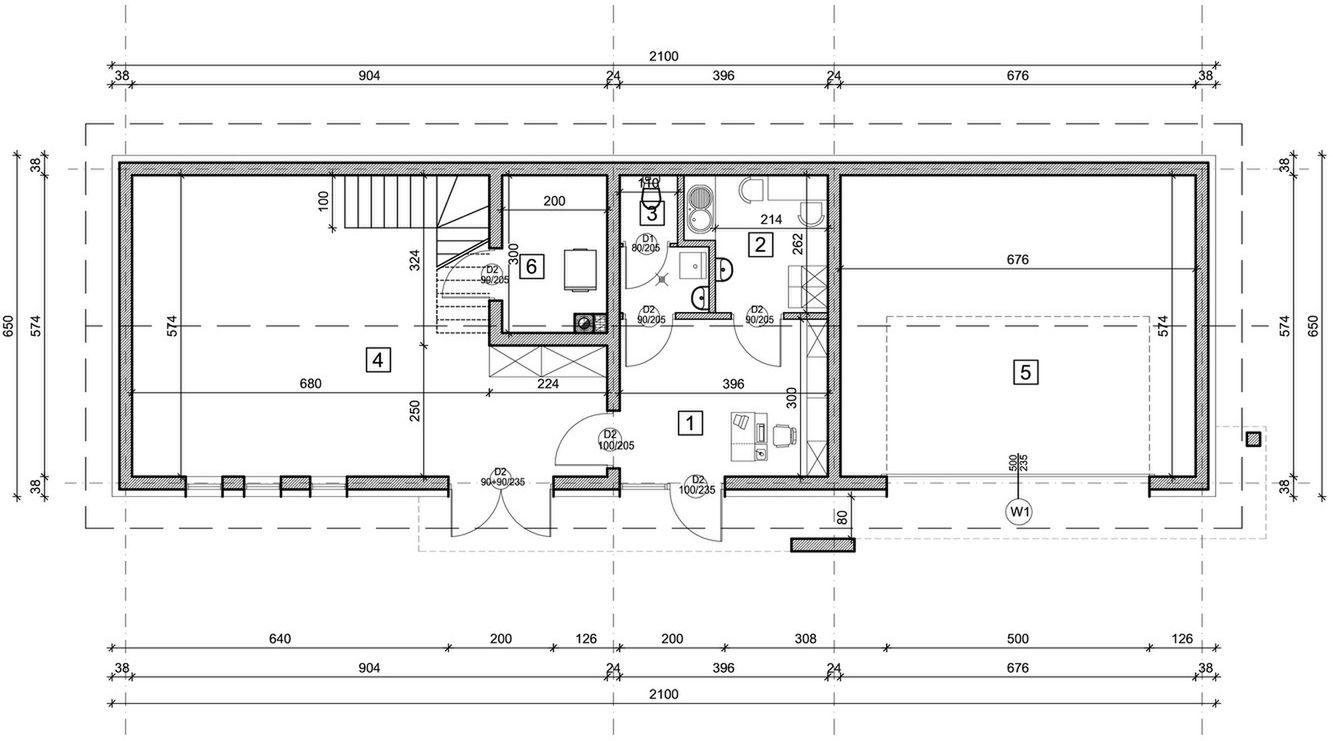

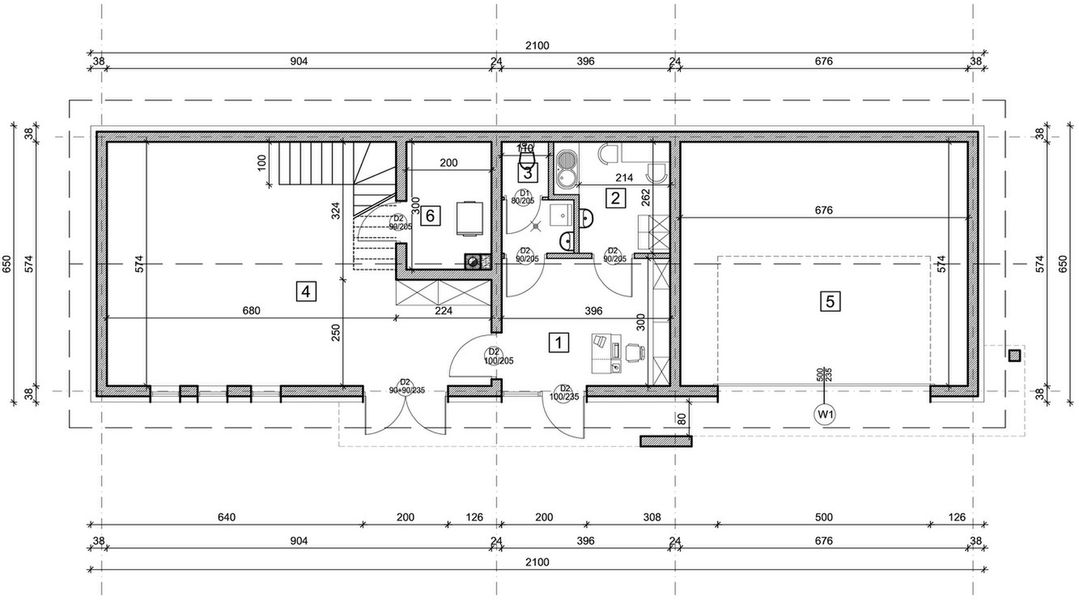

Rzut parteru - 111,13 m²

Rzut parteru projektu At-147

Zapytaj, co możesz zmienić

  • 1. Biuro 11,88 m²
  • 2. Pomieszczenie socjalne 6,35 m²
  • 3. Łazienka 3,63 m²
  • 4. Pomieszczenie usługowe 44,62 m²
  • 5. Garaż dwustanowiskowy 38,88 m²
  • 6. Kotłownia 5,77 m²
  • Razem rzut parteru 111,13 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

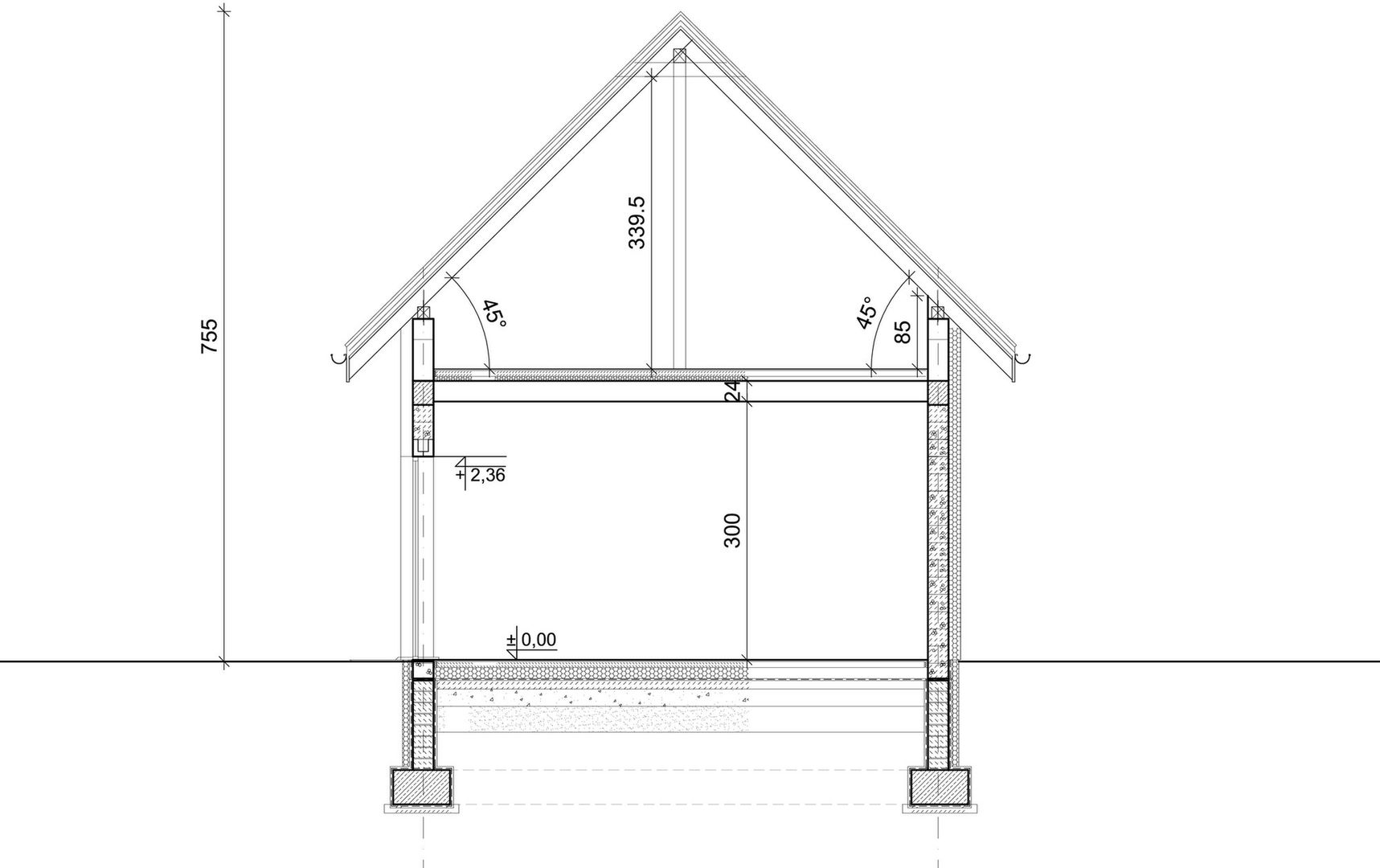

Przekroje

Przekrój pionowy
Przekrój pionowy projektu At-147
Autor: AT Studio Projekt

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
111 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
136,50 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
222,45 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kąt nachylenia dachu
45°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,75 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
7,59 m
Cena przy zakupie z projektem
Długość elewacji
21 m
Cena przy zakupie z projektem
Min. szerokość działki
15 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
29 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne:ytong gr.24cm + styropian. gr.14cm. Ściany wewnętrzne: silka gr.24cm. strop - teriva. Konstrukcja dachu: płatwiowo – krowkiowa.

At-147

Co zawiera projekt budynku
At-147

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach. Jeśli będziesz wnioskować o pozwolenie na budowę po tym terminie, zamów Projekt 3+.

Potrzebujesz projektu w innej wersji? Skontaktuj się z naszym Doradcą.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Opis projektu

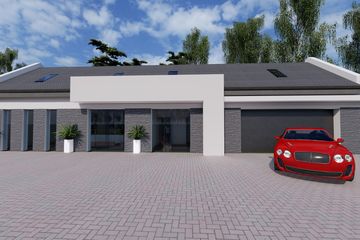

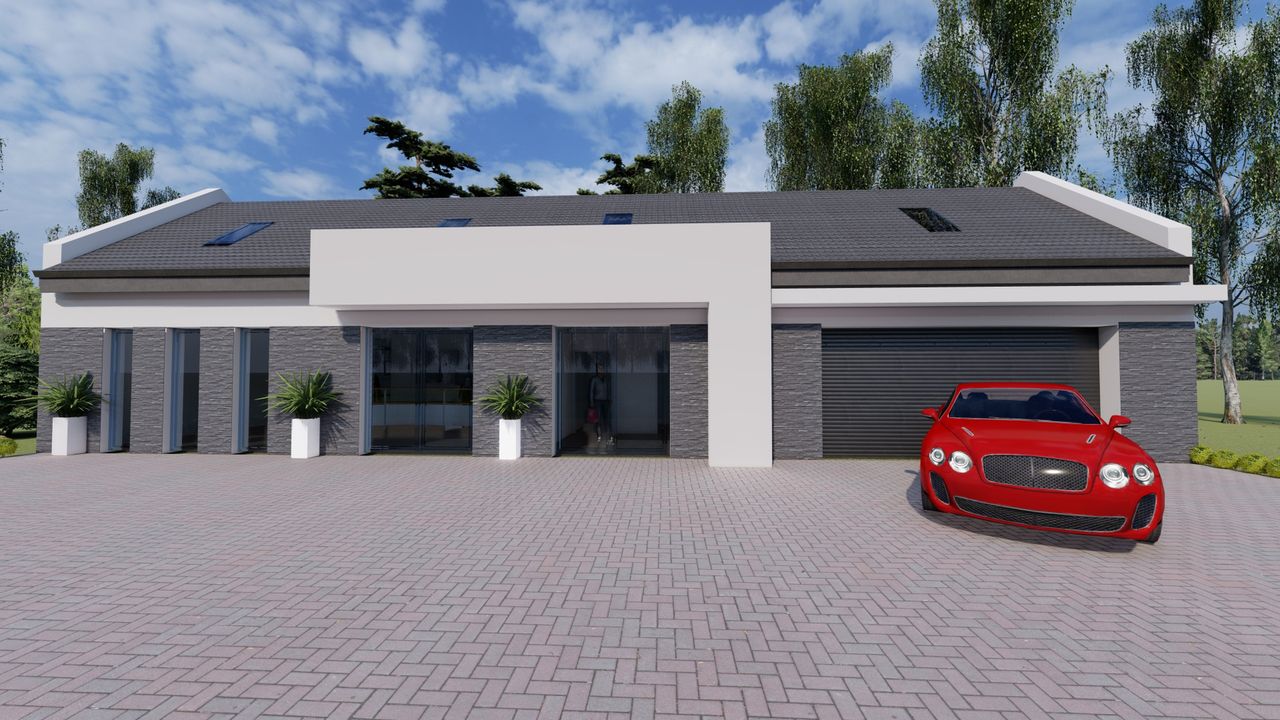

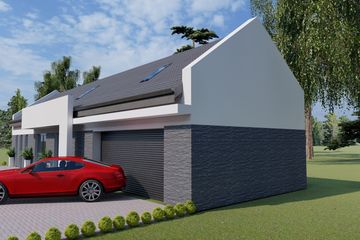

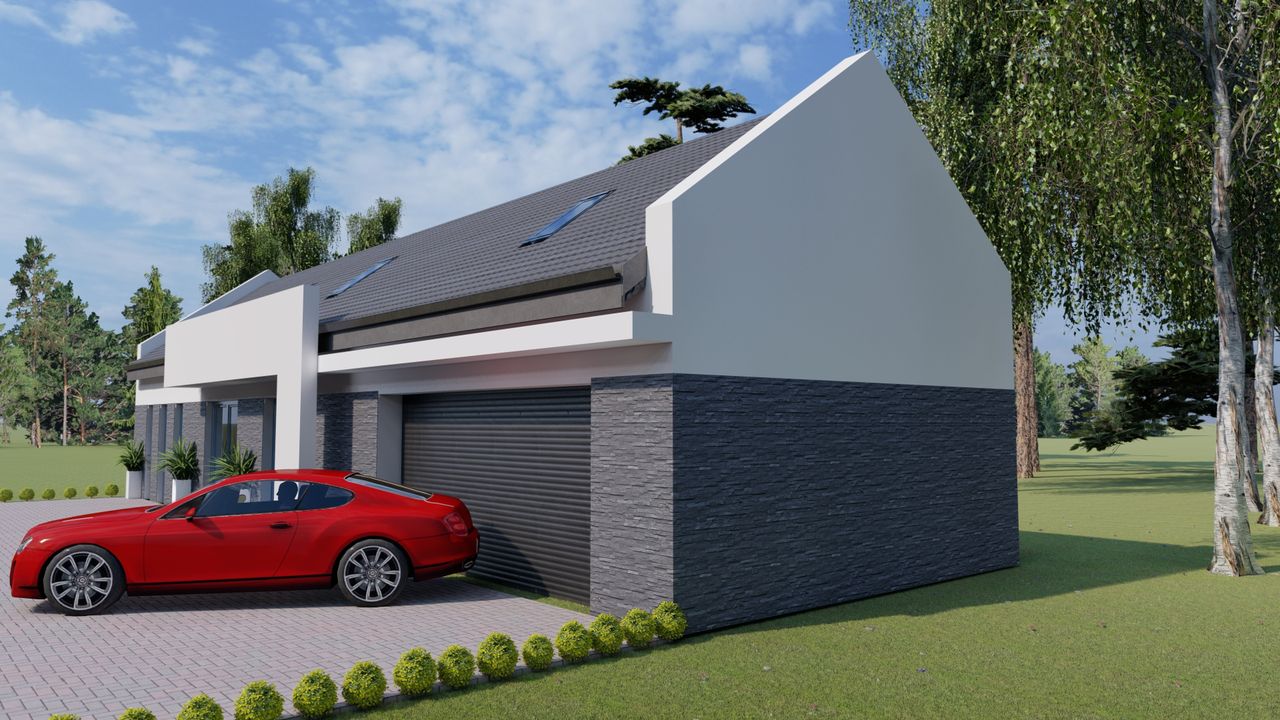

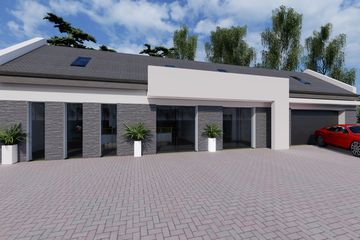

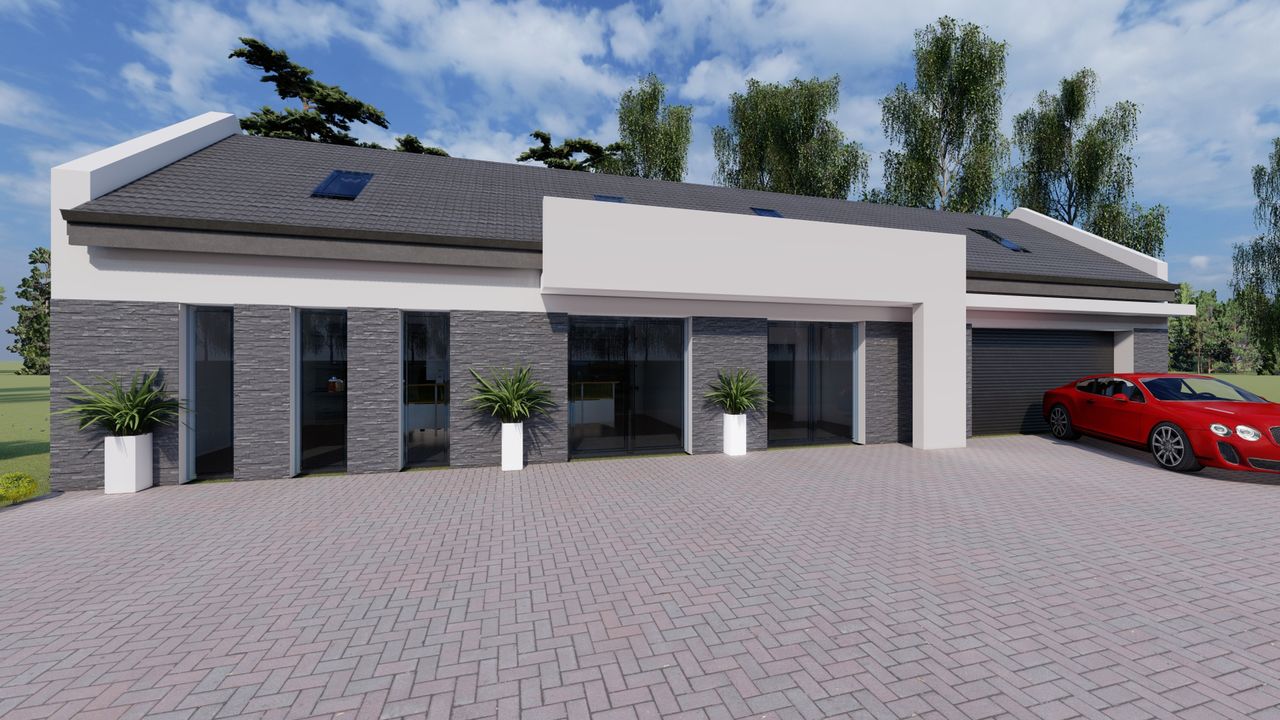

Budynek Handlowo Usługowy z magazynem na wąską działkę. Budynek zaprojektowano w technologii tradycyjnej murowanej, parterowy z możliwością adaptacji poddasza, nie podpiwniczony, Ściany zewnętrzne YTONG grubości 24cm ocieplone styropianem TERMO ORGANIKA PLATINUM FASADA gr.14cm metodą lekką mokrą Strop Teriva gr.24cm. Dach dwuspadowy o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką powlekaną. Elewację i cokół wykonano z tynku strukturalnego. Stolarka okienna i drzwiowa PCV lub aluminiowa. Budynek do realizacji na wąskiej działce, przystosowany jest dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. Wjazd odbywa się z poziomu terenu
