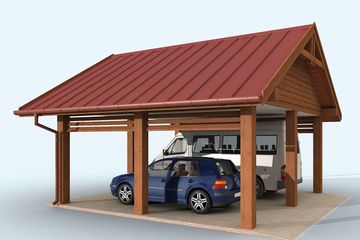

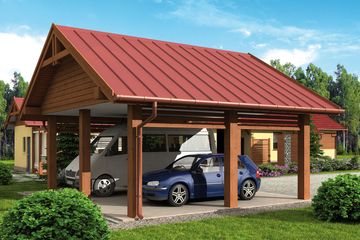

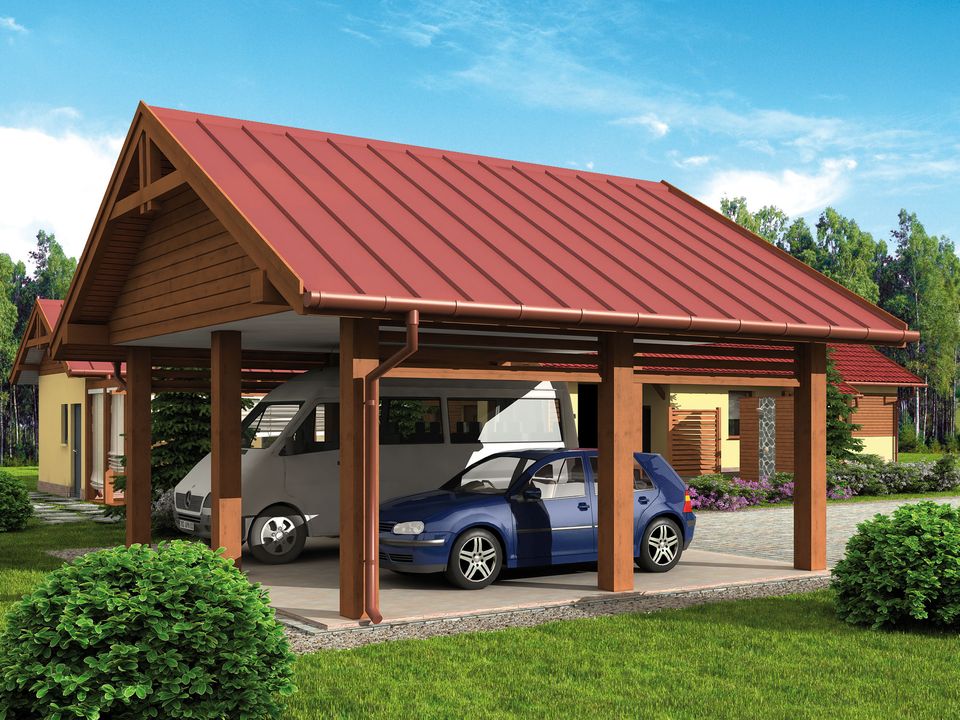

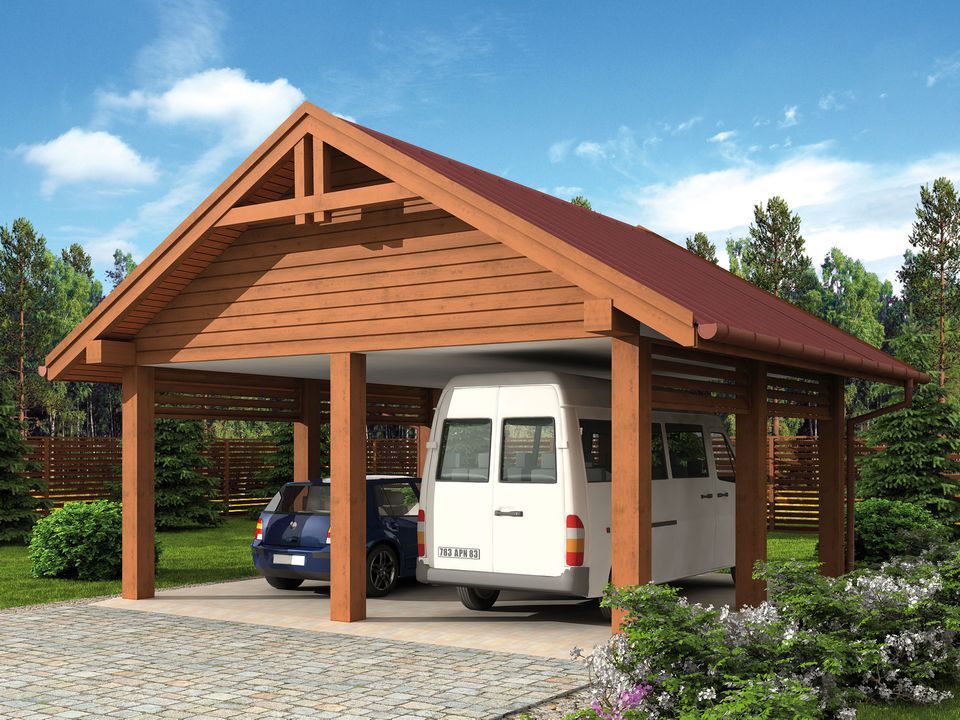

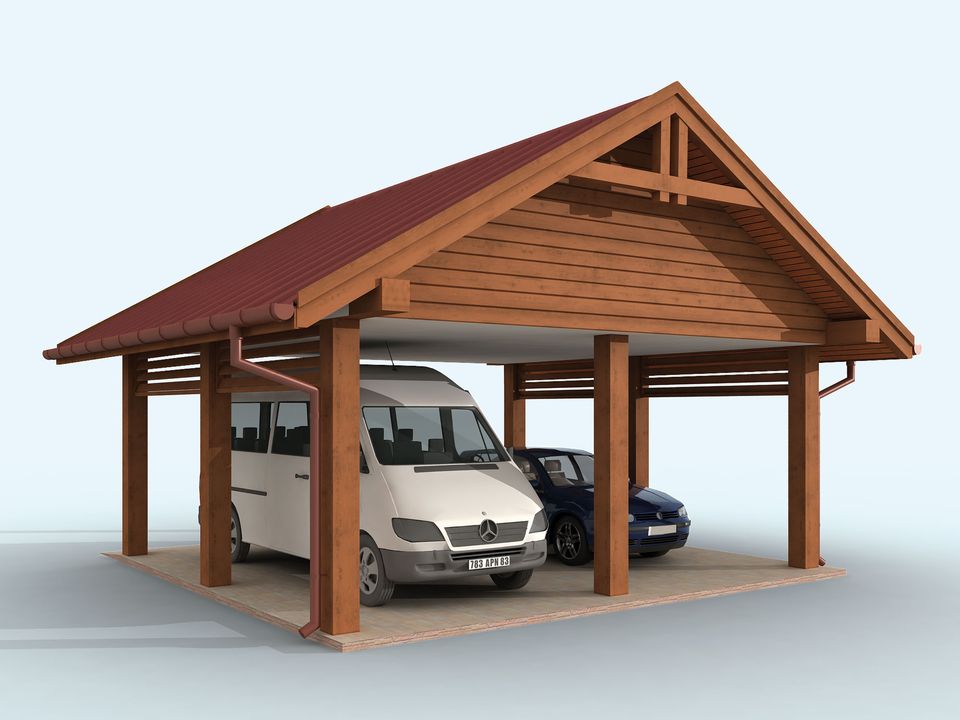

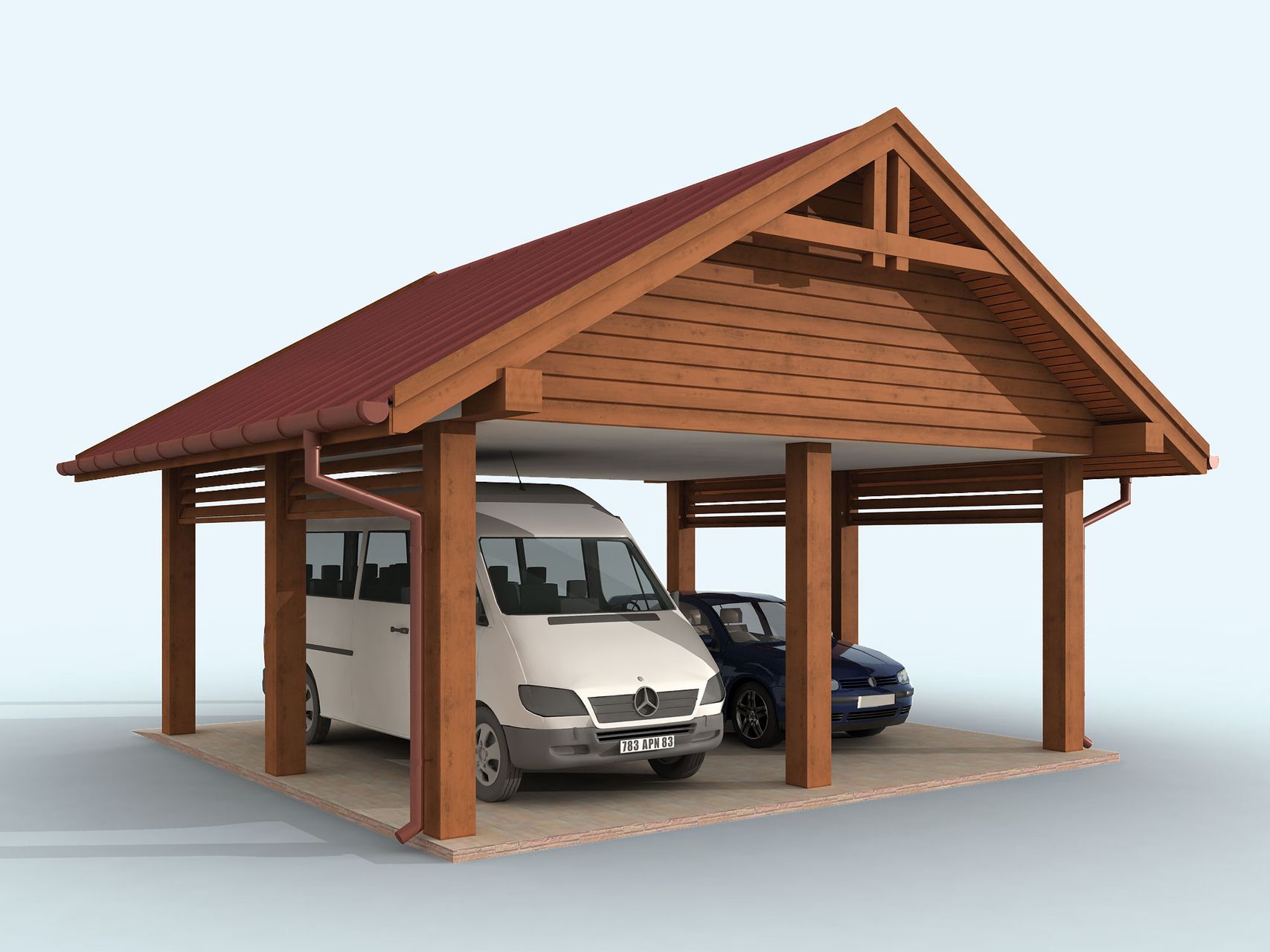

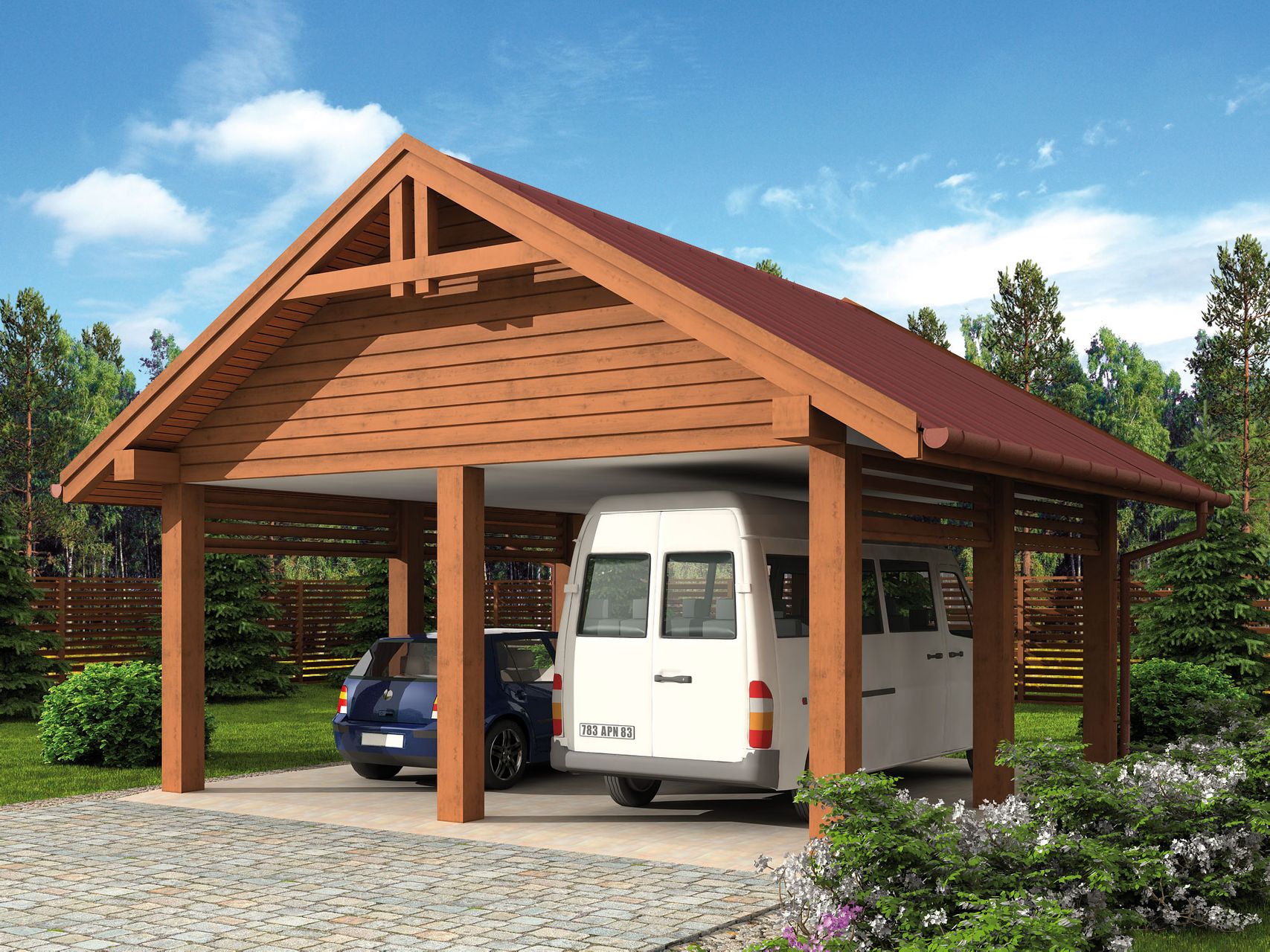

Projekt wiaty W4 wiata garażowa dwustanowiskowa SLN2617

Dodano!
Dodano!

Rzut parteru

  • 1. Wiata garażowa dwustanowiskowa (38,56 m²)
  • Razem rzut parteru 0 m²

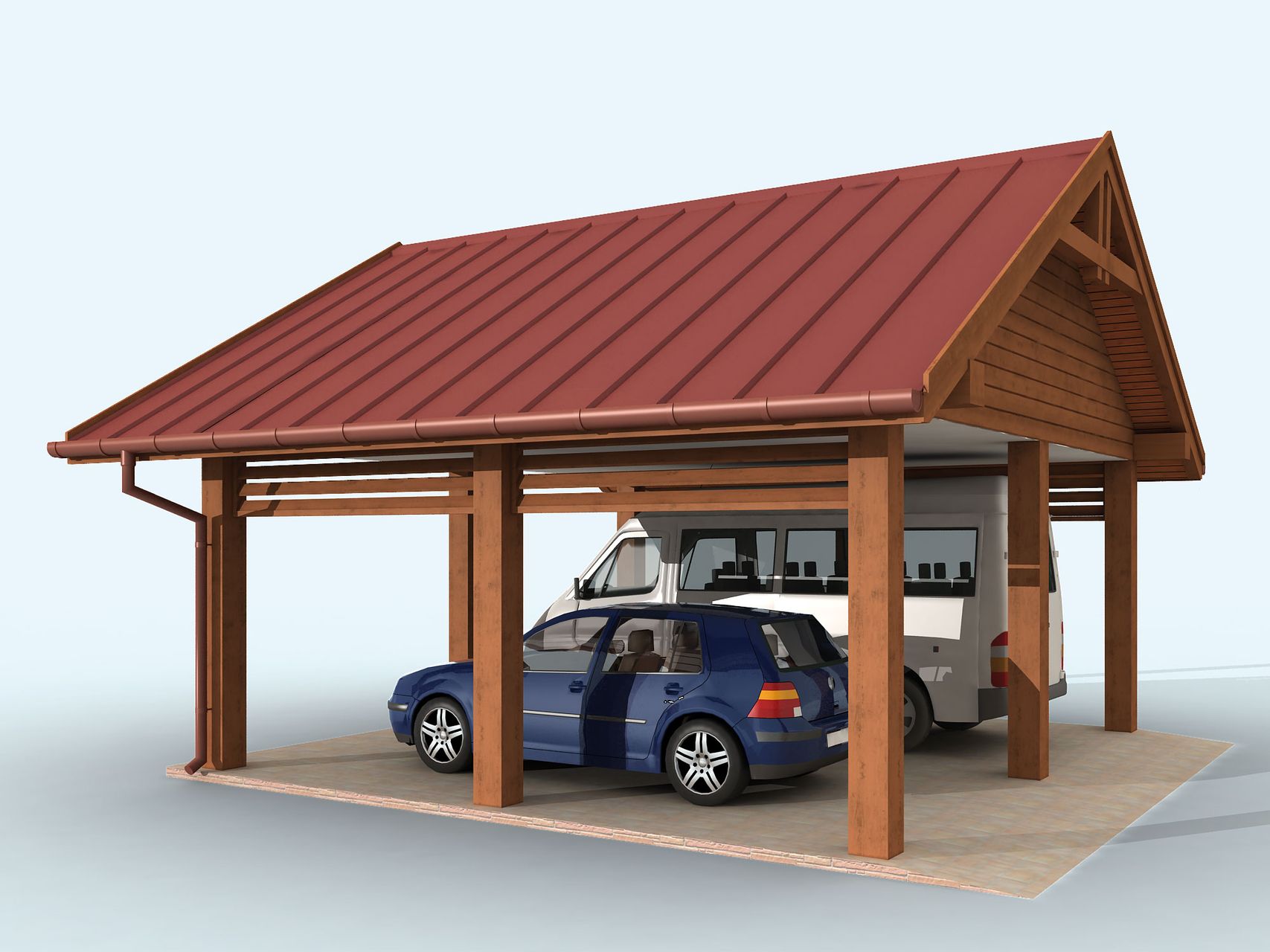

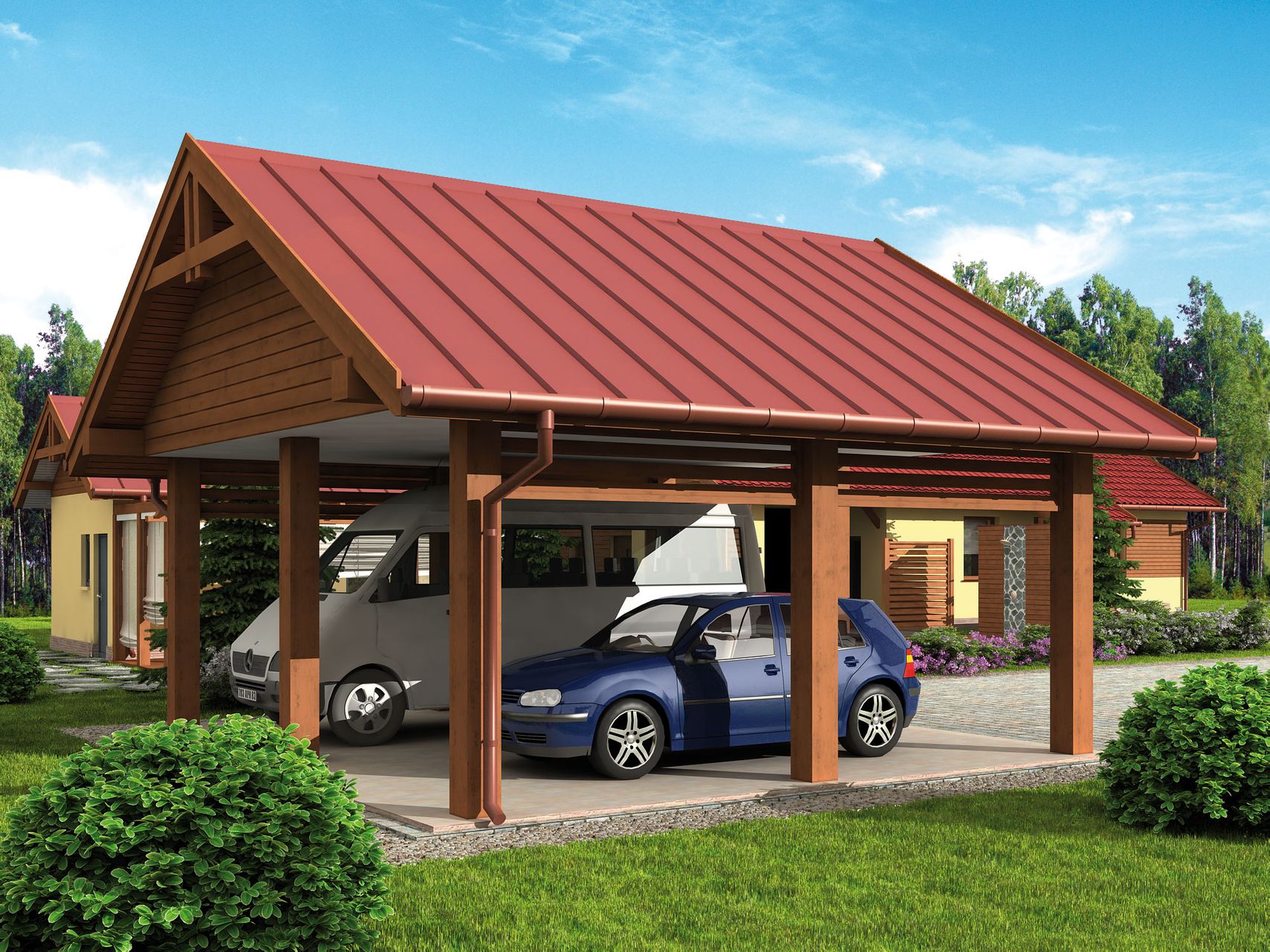

Projekt wiaty W4 wiata garażowa dwustanowiskowa SLN2617

Powierzchnia użytkowa: 38,65 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 2
Łazienki + toalety: 0
Kąt nachylenia dachu: 30°
Min. szer. i dł. działki: 9 x 7,50 m
Konstrukcja: Szkieletowa

Cena projektu:

690 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

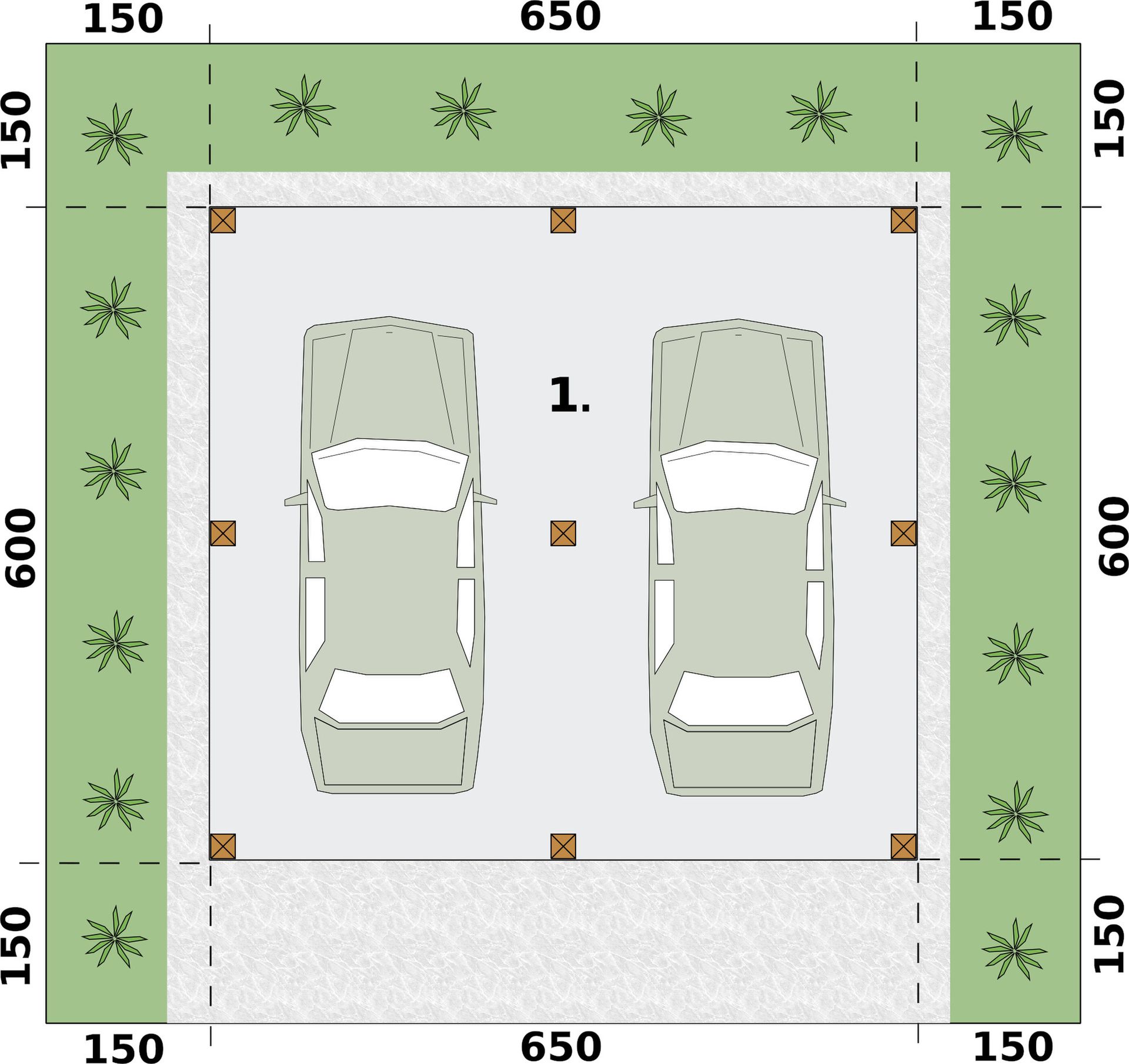

Rzut parteru - 0 m²

Rzut parteru projektu W4 wiata garażowa dwustanowiskowa

Zapytaj, co możesz zmienić

  • 1. Wiata garażowa dwustanowiskowa (38,56 m²)
  • Razem rzut parteru 0 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (9)

Zobacz wszystkie
Zdjęcie 1 projektu G67 szkielet drewniany, wiata garażowa SLN2247
19,31 m²
0
0
2

699 zł

Zdjęcie 1 projektu W3 Wiata garażowa jednostanowiskowa SLN2312
23,70 m²
0
0
1

599 zł

Zdjęcie 1 projektu W2 - wiata garażowa BBH1017
W2 - wiata garażowa
Dodano!
Dodano!
23,80 m²
0
0
0

440 zł

Zdjęcie 1 projektu Wiata S2 KRS1001
Wiata S2
Dodano!
Dodano!
34,30 m²
0
0
2

380 zł

Zdjęcie 1 projektu G152 - Wiata drewniana PRA1209
G152 - Wiata drewniana
Dodano!
Dodano!
21,50 m²
0
0
1

390 zł

Zdjęcie 1 projektu G278 - Wiata drewniana PRA1298
G278 - Wiata drewniana
Dodano!
Dodano!
31,40 m²
0
0
1

390 zł

Zdjęcie 1 projektu G167 - Wiata drewniana PRA1253
G167 - Wiata drewniana
Dodano!
Dodano!
53,85 m²
0
0
2

649 zł

Zdjęcie 1 projektu G170 - Wiata drewniana PRA1235
G170 - Wiata drewniana
Dodano!
Dodano!
52,33 m²
0
0
1

790 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

38,65 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

39 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

39 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

164,90 m³

Powierzchnia dachu

64 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

30°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

5,15 m

Szerokość elewacji

6 m

Długość elewacji

6,50 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

9 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

7,50 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Szkieletowa

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: stopy i słupy żelbetowe, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą i krokwiowo-jętkowej, wsparty na słupach drewnianych. Fundamenty: Stopy fundamentowe o wymiarach 90x90cm wykonać z betonu C20/25 (B25) i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Wszystkie elementy należy zazbroić prętami zgodnie z rys. K/2 oraz zaizolować przeciwwilgociowo poprzez dwukrotne naniesienie powłoki bitumicznej. Do obliczeń zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowym podłoża równym 150kPa. Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Elementy stykające się z gruntem należy zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechaniczniedo wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Głębokość posadowienia i zbrojenie fundamentu należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

Opis projektu

Projekt z dachem dwuspadowym.

Czytaj więcej

Informacje dodatkowe

Projekt nie spełnia norm związanych z Eurokodami. Zapytaj Doradcę o dostępność projektu w wersji dostosowanej do Eurokodów. Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
