Projekt warsztatu G208 - Budynek warsztatowy PRA1198

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie biurowe 20,28 m²
  • 2. Warsztat 208,16 m²
  • 3. Pomieszczenie socjalne 12,34 m²
  • 4. Wc 6,93 m²
  • 5. Magazyn 13,56 m²
  • 6. Kotłownia 6 m²
  • 7. Maszynownia 18,97 m²
  • 8. Myjnia 60,29 m²
  • Razem rzut parteru 346,53 m²

Projekt warsztatu G208 - Budynek warsztatowy PRA1198

Powierzchnia użytkowa: 348,64 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 1
Kąt nachylenia dachu:
Min. szer. i dł. działki: 36,34 x 20,98 m
Konstrukcja: Murowana

Cena projektu:

12 900 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

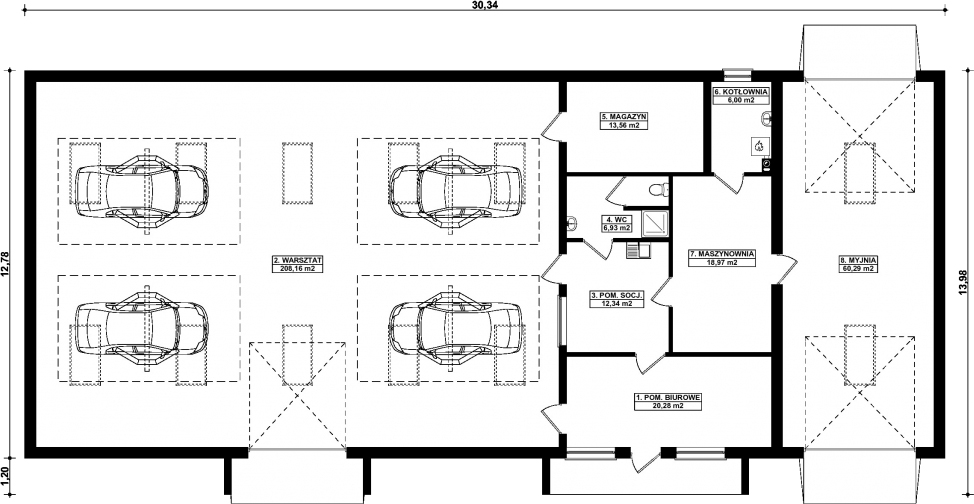

Rzut parteru - 346,53 m²

Rzut parteru projektu G208 - Budynek warsztatowy

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie biurowe 20,28 m²
  • 2. Warsztat 208,16 m²
  • 3. Pomieszczenie socjalne 12,34 m²
  • 4. Wc 6,93 m²
  • 5. Magazyn 13,56 m²
  • 6. Kotłownia 6 m²
  • 7. Maszynownia 18,97 m²
  • 8. Myjnia 60,29 m²
  • Razem rzut parteru 346,53 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Elewacje

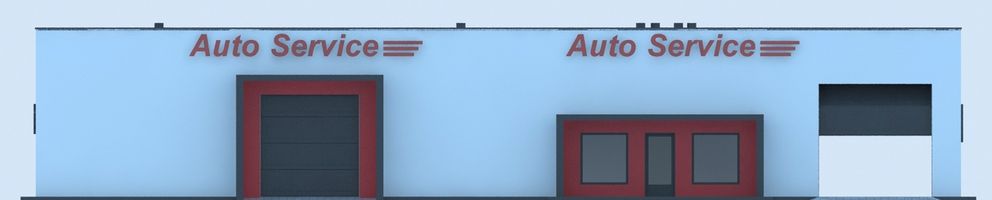

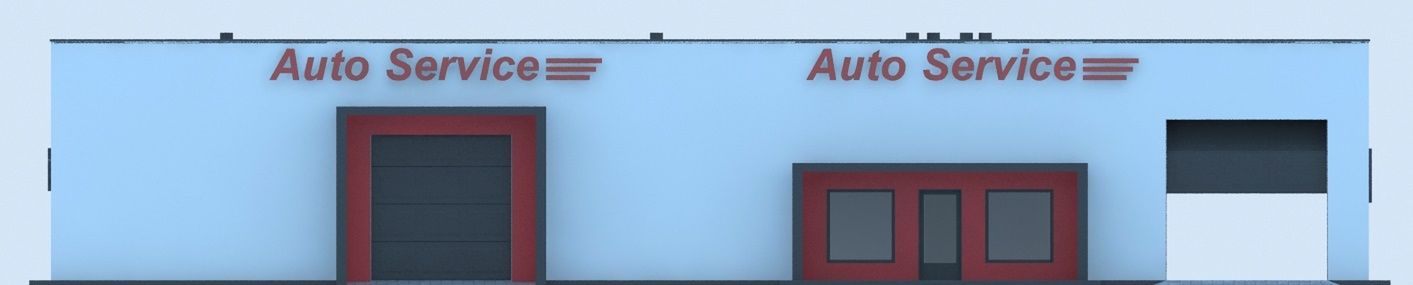

Frontowa

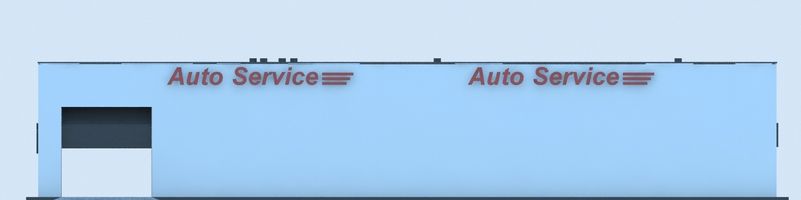

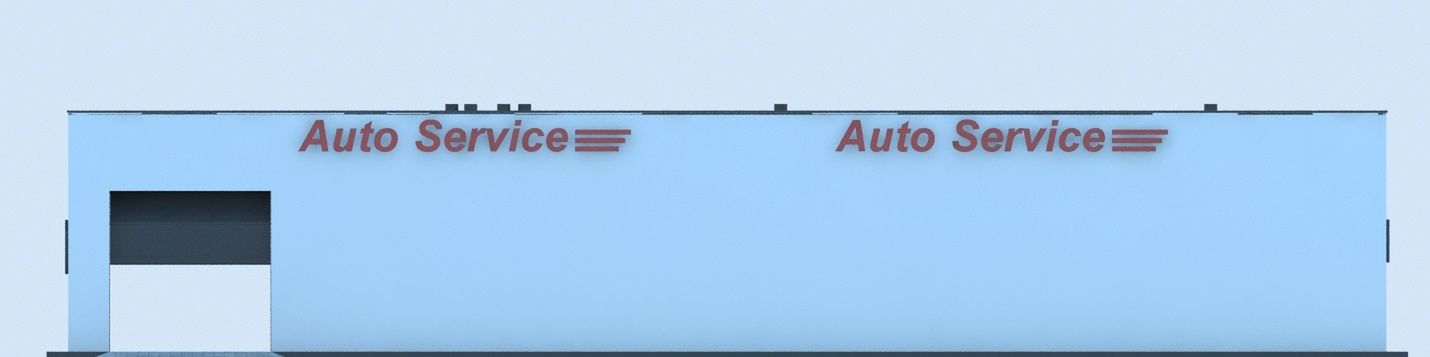

Tylna

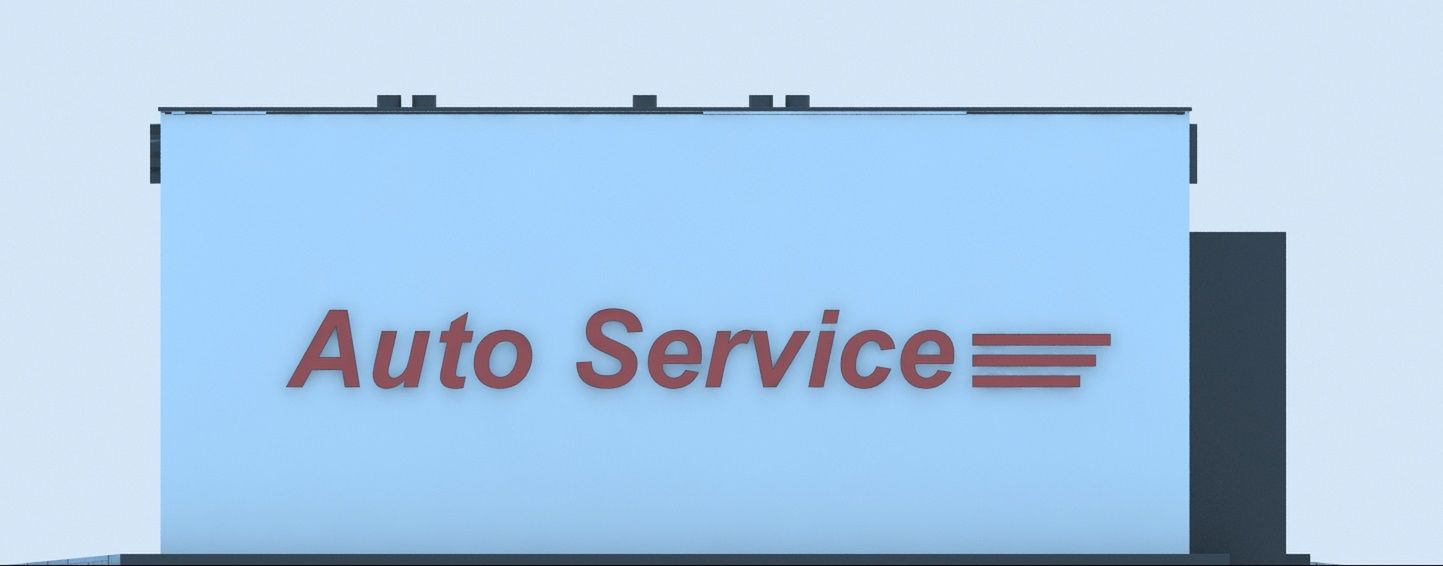

Lewa

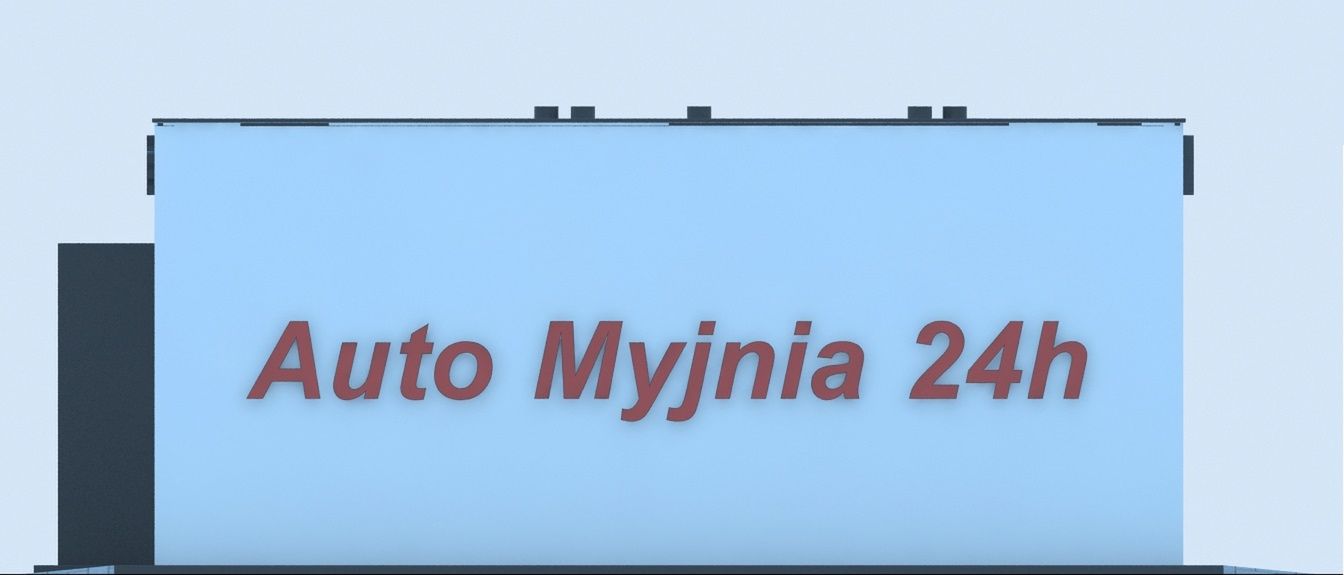

Prawa

Przekroje

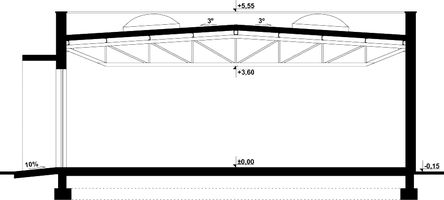

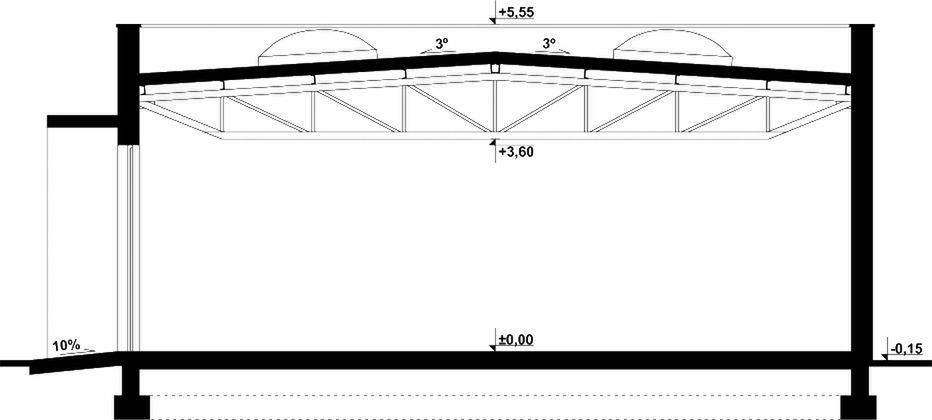

Przekrój pionowy
Autor: Kup Projekt

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

348,64 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

401,70 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

2 360,20 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

5,70 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

36,34 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

20,98 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Budynek wykonany w technologii tradycyjnej. Ściany warstwowe grubości 36cm, murowane z bloczków z betonu komórkowego grubości 24cm, ocieplone styropianem grubości 12cm. Ściany wewnętrzne z bloczków z betonu komórkowego grubości 12cm. Bramy o wymiarach 3,25×3,50m i 3,70×3,70m. Więźba dachowa dwuspadowa, stalowa, pokryta płytą warstwową.

Opis projektu

Projekt warsztatu samochodowego, parterowego, niepodpiwniczonego, przeznaczonego dla samochodów dostawczych i osobowych z myjnią, pomieszczeniem biurowym, socjalnym, łazienką, magazynem i maszynownią. Do projektu dołączone jest zestawienie: stali, więźby dachowej oraz stolarki drzwiowej, jak również bezpłatna zgoda na dokonanie zmian.

Czytaj więcej

Informacje dodatkowe

Dokumentacja projektowa jest zabezpieczona plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Przed zakupem zachęcamy do zapoznania się z rysunkami szczegółowymi do projektu.

Czytaj więcej
