Projekt warsztatu At-182 BSK1048

Zapisz Dodano!
Porównaj Dodano!
ikona Pobierz i drukuj
Trwa generowanie...
Trwa generowanie...
Dodaj opinię
ikona

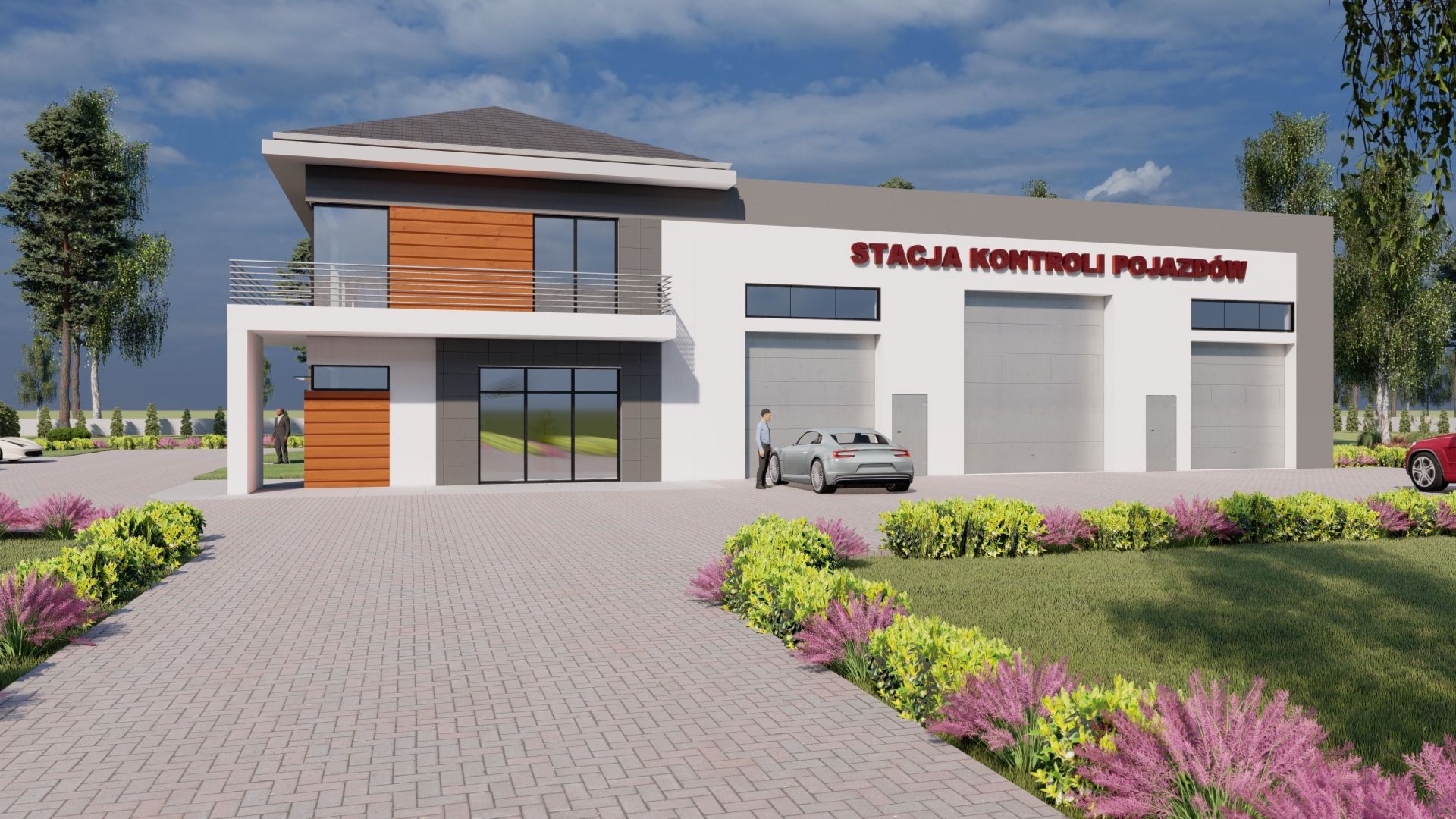

Projekt warsztatu At-182 - z pełnym piętrem dom o powierzchni 502 m², dach czterospadowy - ujęcie frontu

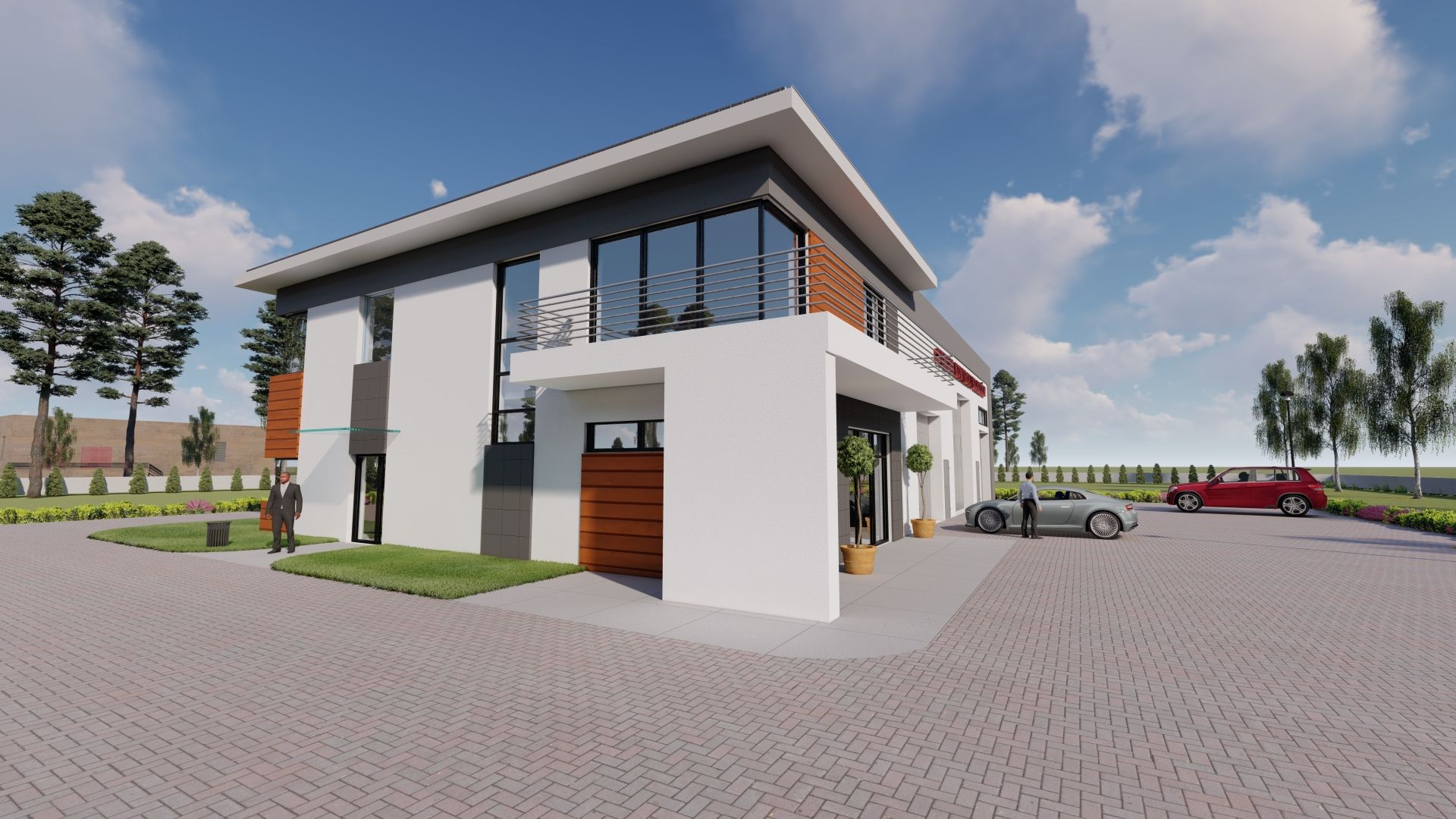

Projekt warsztatu At-182 - z pełnym piętrem dom o powierzchni 502 m², dach czterospadowy - ujęcie 2

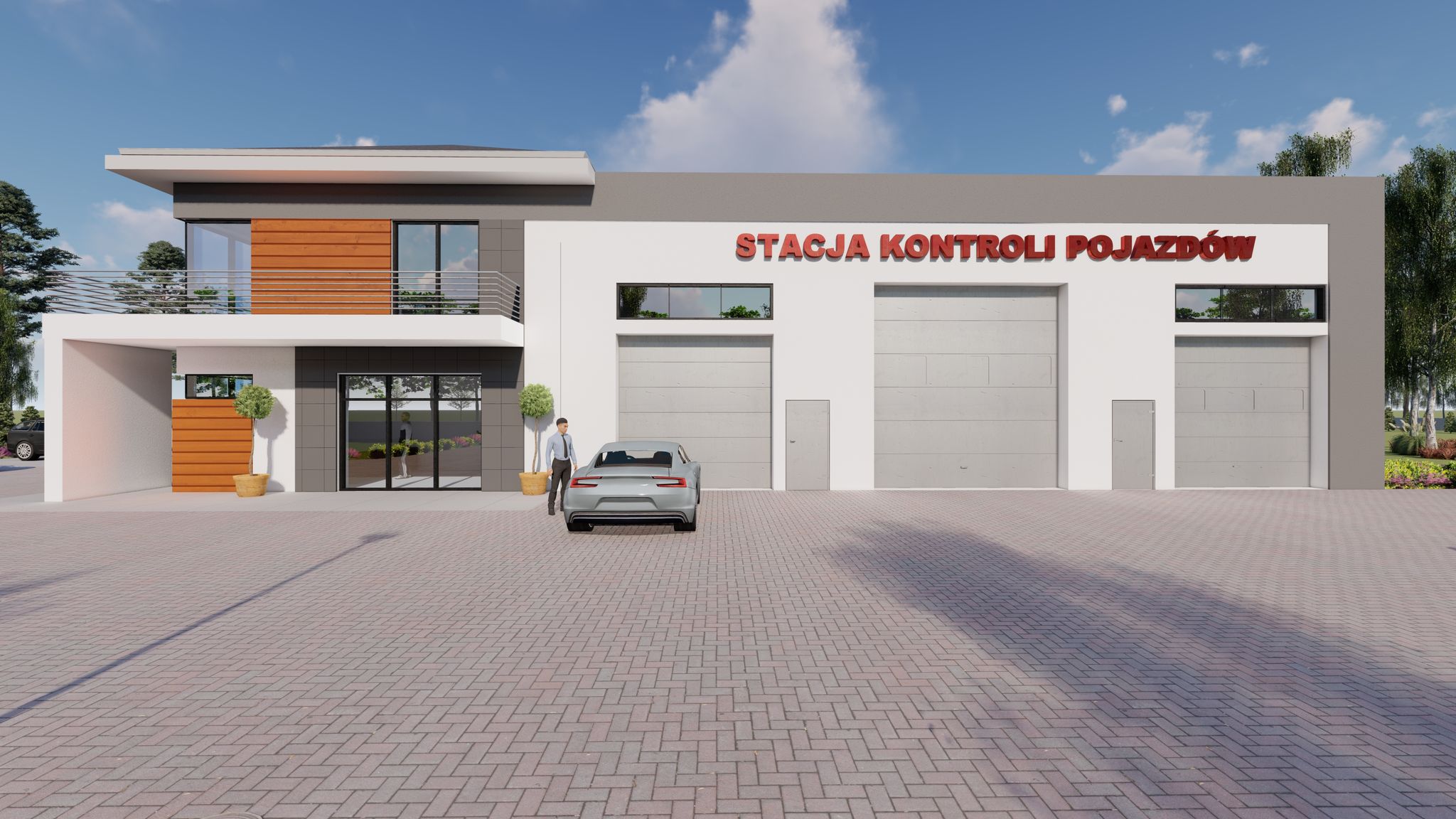

Projekt warsztatu At-182 - z pełnym piętrem dom o powierzchni 502 m², dach czterospadowy - ujęcie 3
Reklama

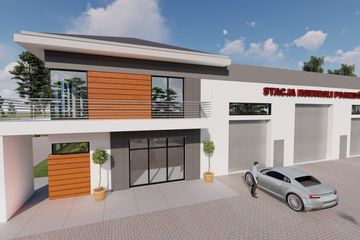

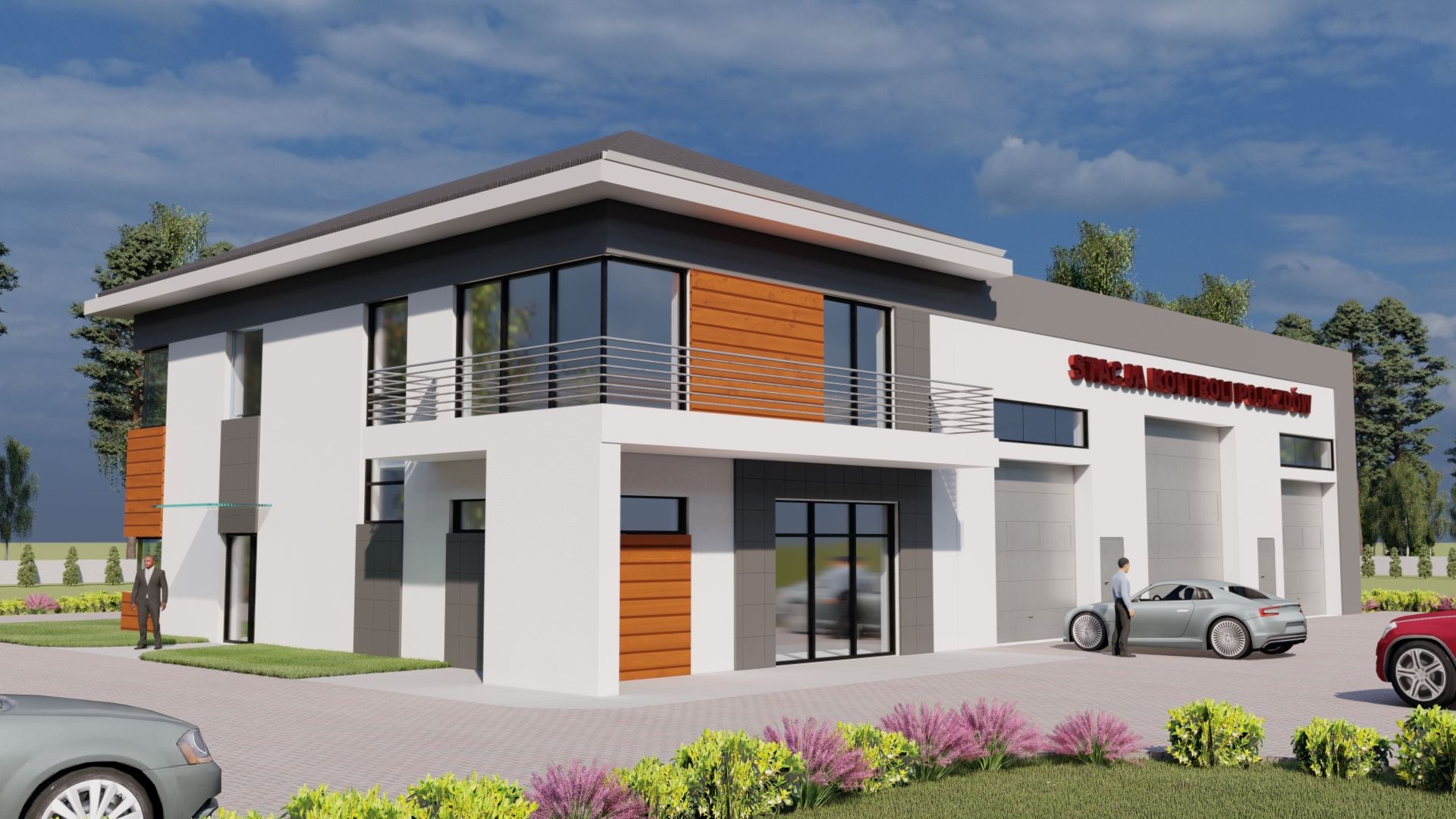

Projekt warsztatu At-182 - z pełnym piętrem dom o powierzchni 502 m², dach czterospadowy - ujęcie 4

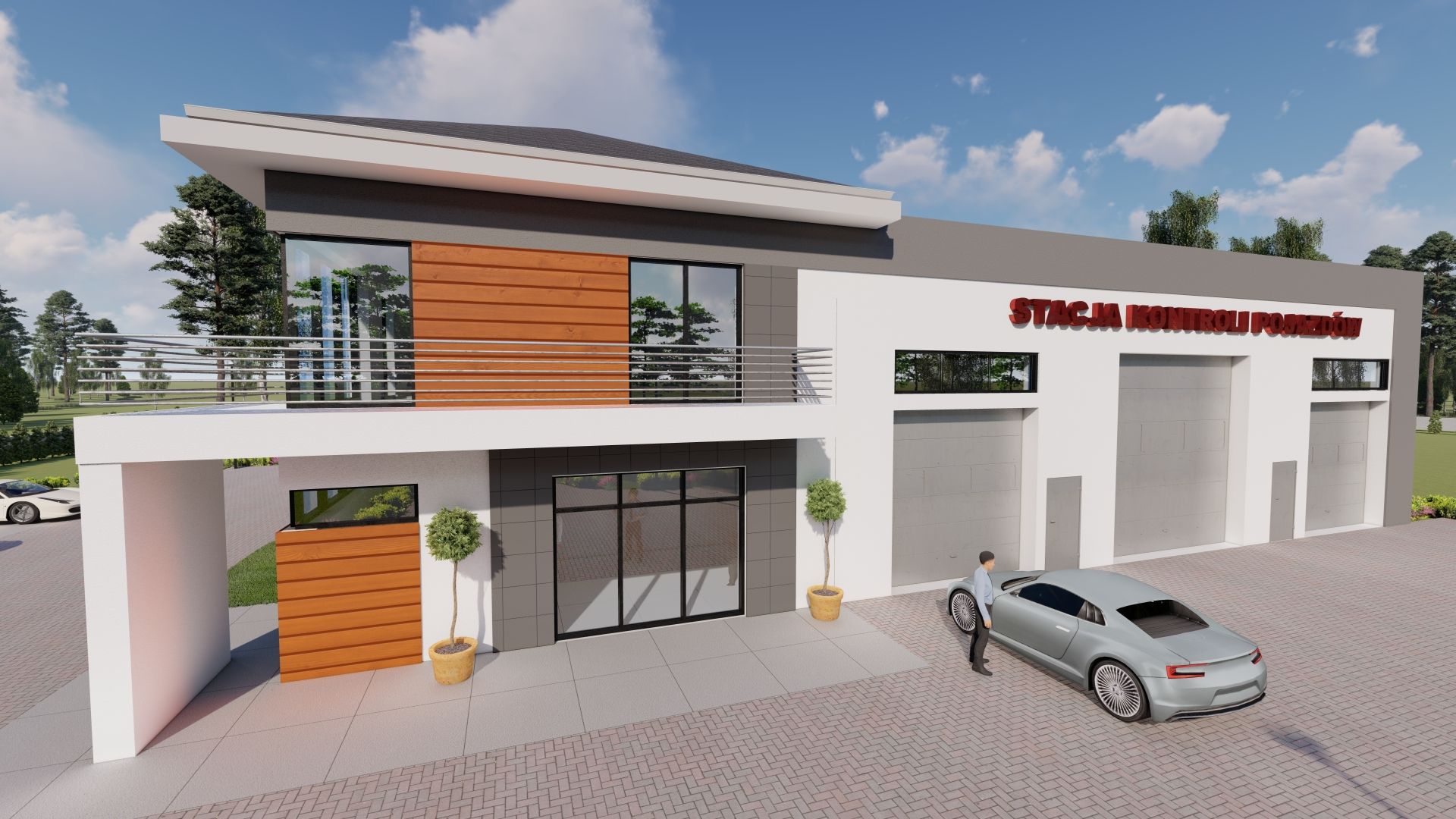

Projekt warsztatu At-182 - z pełnym piętrem dom o powierzchni 502 m², dach czterospadowy - ujęcie 5
Projekt warsztatu At-182 - rzut parteru, dom liczy 0 pokoje, 2 łazienki i wc
Projekt warsztatu At-182 - rzut 1 piętra, dom liczy 0 pokoje, 2 łazienki i wc
Reklama

Warstwy

Warstwy

Rzut parteru

Powierzchnia (m²)
Tooltip
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Poczekalnia
34,76
2. Korytarz
16,16
3. Pom. diagnosty
9,74
4. Magazyn
12,10
5. Wc niepełnosprawnych
4,75
6. Pomieszczenie porządkowe
2,61
7. Pomieszczenie socjalne
8,32
8. Szatnia
5,02
9. Umywalnia
5,67
10. Schody
7,48
11. Kotłownia
7,03
12. Stanowisko kontrolne
93,07
13. Warsztat
187,50
Razem
394,21
394,21
Powierzchnia (m²)
Tooltip
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Schody
12,82
2. Korytarz
19,07
3. Pomieszczenie socjalne
34,76
4. Wc
4,08
5. Archiwum
3,26
6. Biuro
10,30
7. Biuro
13,10
8. Biuro
9,69
9. Pomieszczenie porządkowe
8,18
Razem
115,26
115,26

    Usytuowanie na działce

    Czy ten projekt pasuje na
    Twoją działkę?

    Chętnie to sprawdzimy!

    Dowiedz się:

    • czy zmieści się na niej wybrany przez Ciebie dom
    • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
    • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Pow. użytkowa

502 m²

Pokoje

0

Łazienki i WC

2

Garaż

0

Kąt dachu

6°

Wysokość budynku

10,18 m

Powierzchnia zabudowy

442,61 m²

Min. szer. i dł. działki

38 x 26 m

Konstrukcja

ikona
Murowana

Pokaż więcej parametrów

Zapisz Dodano!
Porównaj Dodano!
ikona Pobierz i drukuj
Trwa generowanie...
Trwa generowanie...

At-182 - BSK1048

ikona 502 m²
Powierzchnia użytkowa
ikona0
Pokoje (bez salonu)
ikona 2
Łazienki (z toaletami)
ikona 0
Liczba stanowisk garażowych
(z wiatą garażową)
ikona
Konstrukcja: Murowana

Projekt został
wycofany z oferty

W razie pytań prosimy o kontakt
z Centrum Obsługi Klienta
Konsultant
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Galeria
Rzuty
Elewacje i działka
Dane techniczne
Społeczność i opinie

Rzuty

Jak wygląda proces zmian

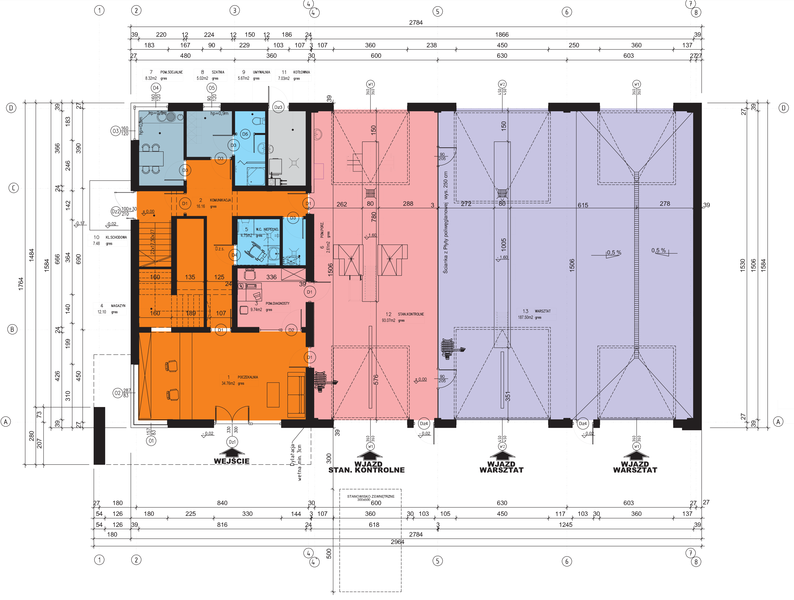

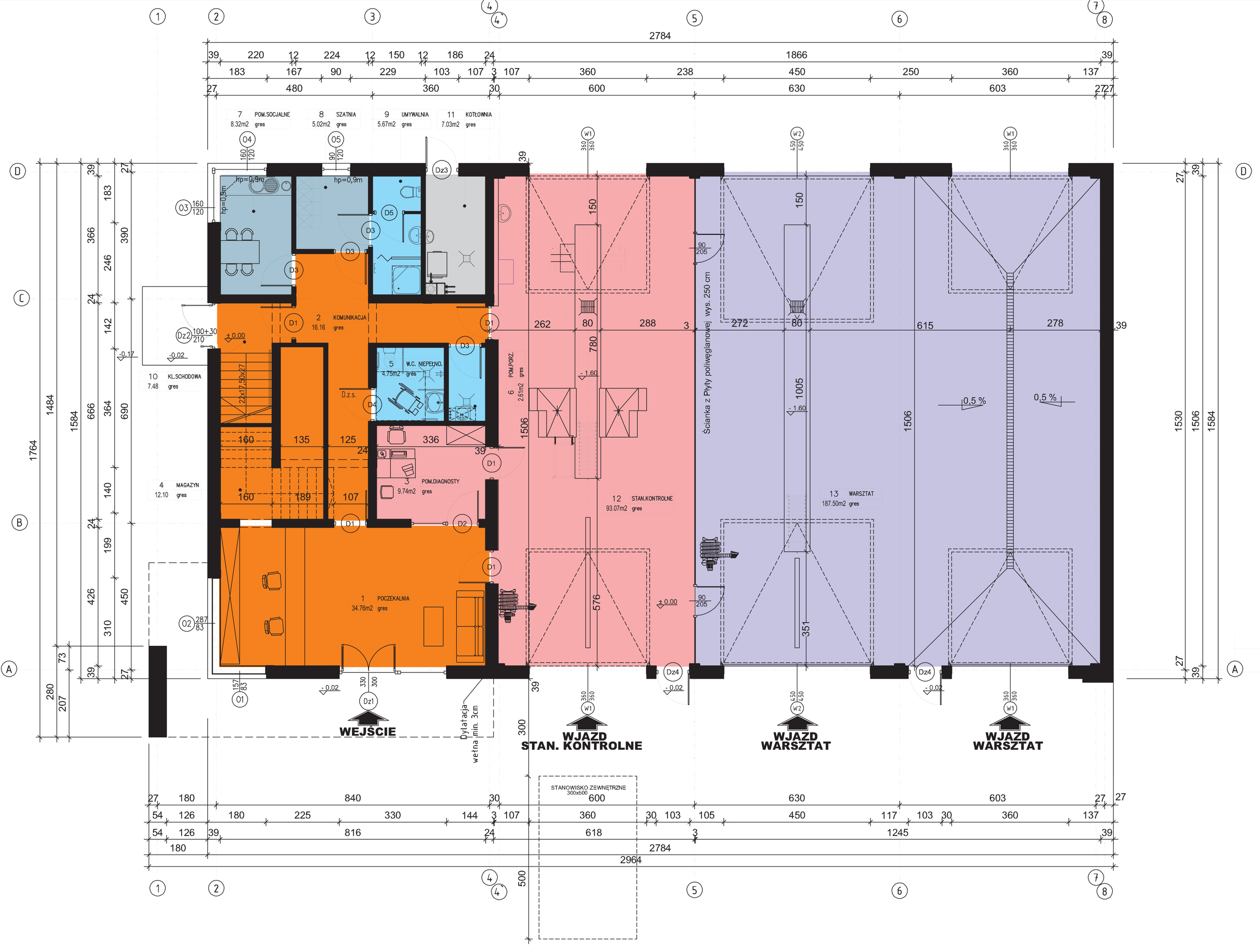

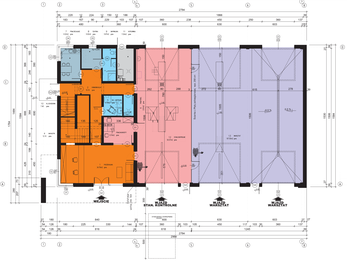

Parter - 394,21 m²

Projekt warsztatu At-182 - rzut parteru, dom liczy 0 pokoje, 2 łazienki i wc

Zapytaj, co możesz zmienić

Powierzchnia (m²)
Tooltip
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Poczekalnia
34,76
2. Korytarz
16,16
3. Pom. diagnosty
9,74
4. Magazyn
12,10
5. Wc niepełnosprawnych
4,75
6. Pomieszczenie porządkowe
2,61
7. Pomieszczenie socjalne
8,32
8. Szatnia
5,02
9. Umywalnia
5,67
10. Schody
7,48
11. Kotłownia
7,03
12. Stanowisko kontrolne
93,07
13. Warsztat
187,50
Razem
394,21
394,21

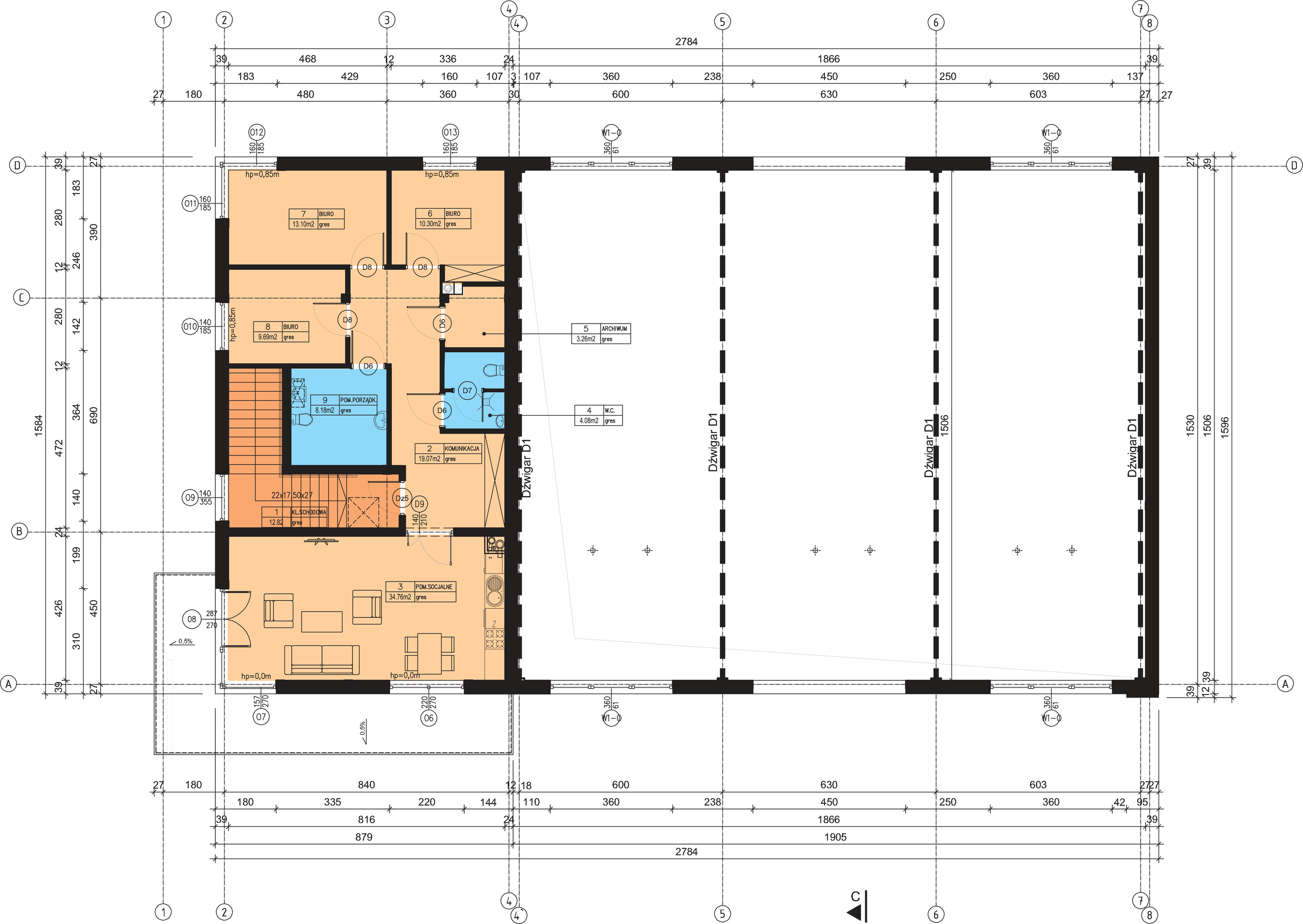

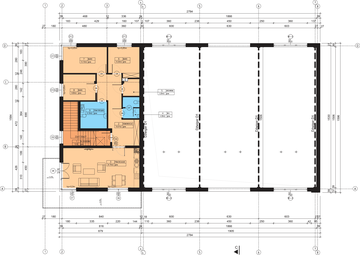

Piętro 1 - 115,26 m²

Projekt warsztatu At-182 - rzut 1 piętra, dom liczy 0 pokoje, 2 łazienki i wc

Zapytaj, co możesz zmienić

Powierzchnia (m²)
Tooltip
Powierzchnia pomieszczenia
to ta, z której faktycznie możesz korzystać – skosy i niskie części poddasza są liczone częściowo lub wcale.
  1. 100% dla wysokości powyżej 2,2 m,
  2. 50% dla wysokości 1,4–2,2 m,
  3. nie liczymy poniżej 1,4 m.

Powierzchnia podłogi
Liczymy po obrysie pomieszczenia, bez względu na jego wysokość/skosy. Jeśli nie ma skosów to powierzchnia podłogi i pomieszczenia jest taka sama.
pomieszczenia i podłogi
podłogi
1. Schody
12,82
2. Korytarz
19,07
3. Pomieszczenie socjalne
34,76
4. Wc
4,08
5. Archiwum
3,26
6. Biuro
10,30
7. Biuro
13,10
8. Biuro
9,69
9. Pomieszczenie porządkowe
8,18
Razem
115,26
115,26

Przekroje

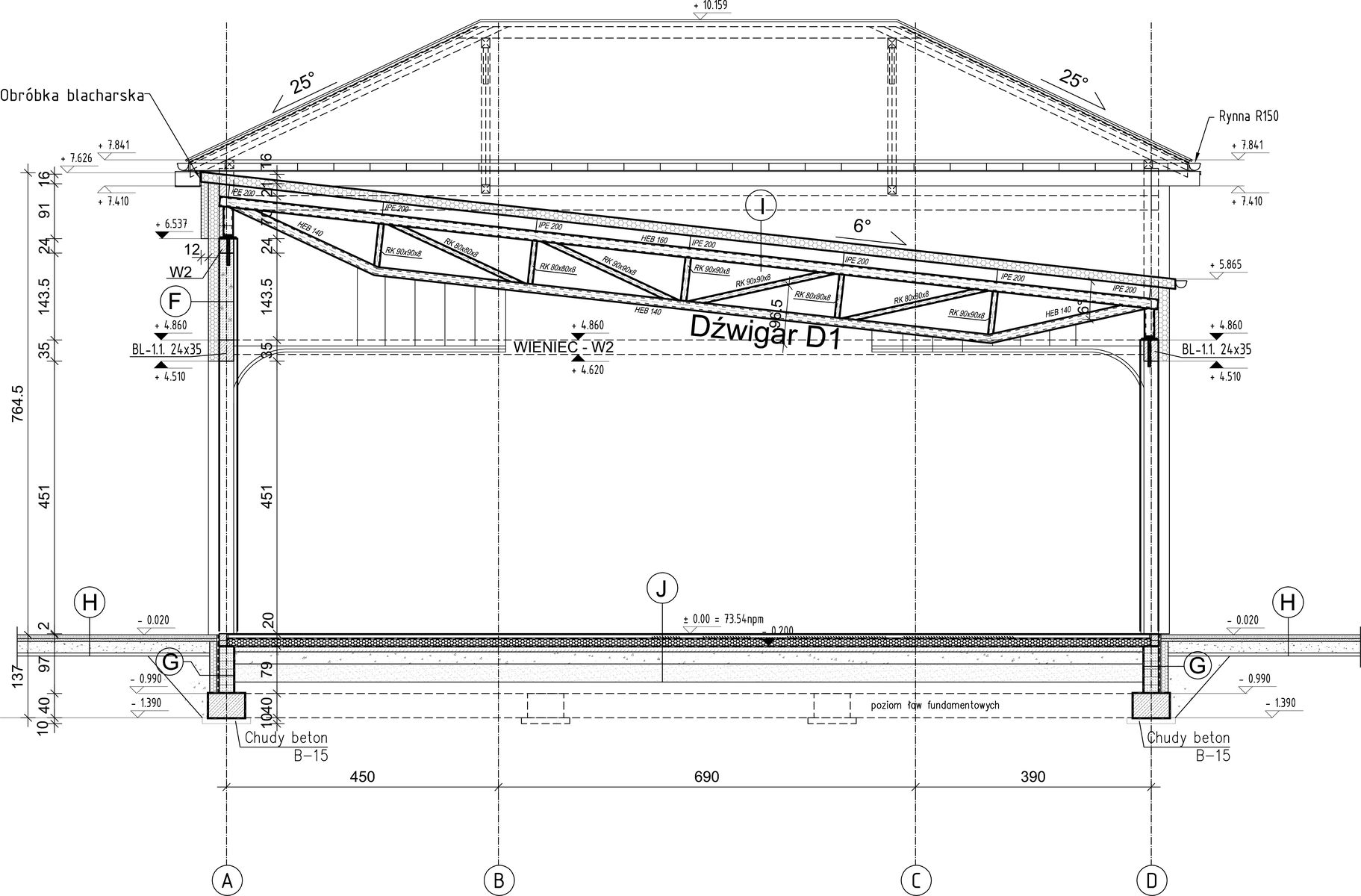

Przekrój pionowy

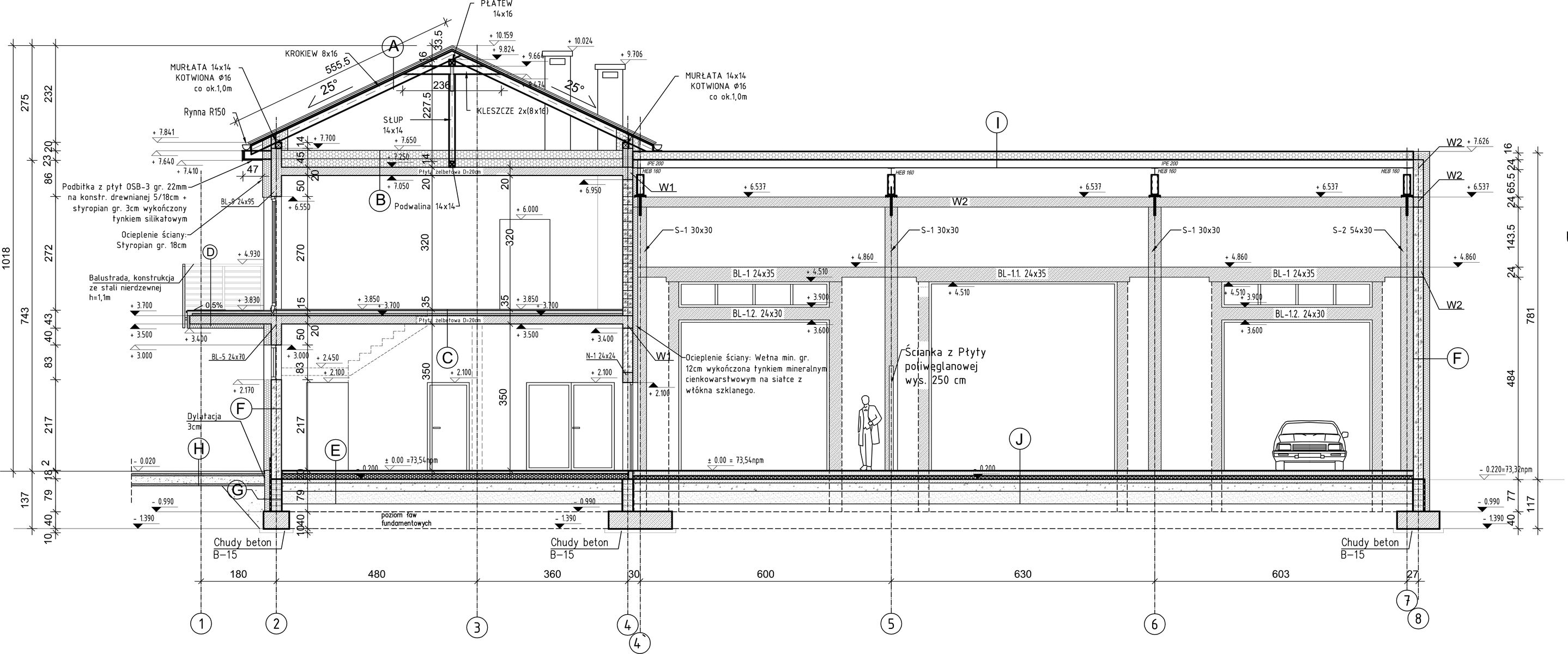

Przekrój pionowy 2
Autor: AT Studio Projekt
Alnor - systemy wentylacji

Dane techniczne projektu

Wypełniasz wniosek o warunki zabudowy (WZ)? Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Drukuj
Trwa generowanie...
Trwa generowanie...

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

502 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

442,61 m²

Powierzchnia netto
Tooltip
Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

509,46 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

6°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

10,18 m

Szerokość elewacji

17,64 m

Długość elewacji

29,64 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

38 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

26 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 15cm. Ściany wewnętrzne: silka 24cm. Strop: żelbetowy monilityczny. Konstrukcja dachu: krokwiowo-płatwiowa, dźwigar stalowy. Dach: blacha płaska na rąbek stojący, blachodachówka. Ogrzewanie: na paliwo ekologiczne.

Strop

Żelbetowy

Reklama
Okna i drzwi tarasowe

Nowoczesne okna PVC i aluminiowe WIŚNIOWSKI – doskonała izolacja, elegancki design i niezrównana trwałość.

Wiśniowski
Sprawdź parametry!
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Velux
Sprawdź szczegóły
Okna i drzwi tarasowe

Systemy drzwi i okien z myślą o nowoczesnej architekturze i dużych przeszkleniach tarasowych.

Drutex
Sprawdź ofertę!
Pompa ciepła

Wybierz pompę ciepła, która pasuje do Twojego domu. Niezależnie od tego, czy ustawienie wewnątrz czy na zewnątrz, pompy ciepła STIEBEL ELTRON dopasują się do każdej przestrzeni.

Stiebel
Dobierz pompę ciepła
Drzwi

Idealne połączenie sztuki z technologią! Nowoczesne i energooszczędne drzwi wyróżniają się doskonałym połączeniem funkcjonalności, wysokiej estetyki wykonania oraz unikalnego stylu.

Drutex
Zobacz więcej
Drzwi

Ciepłe drzwi WIŚNIOWSKI z kontrolą dostępu. Szeroka gama wzorów i kolorów.

Wiśniowski
Wybierz najlepsze
Bramy garażowe

Automatyczne bramy garażowe segmentowe i uchylne WIŚNIOWSKI na wymiar i z systemem smart home w standardzie.

Wiśniowski
Sprawdź ofertę!
Rekuperacja

Alnor - kompletny system rekuperacji. Dobierz idealne rozwiązanie dla Twojego domu!

Alnor
Dobierz rekuperator
Dach

Producent stalowych pokryć dachowych i systemów elewacyjnych. Precyzja wykonania, trwałość na lata i szybki montaż doceniany przez dekarzy. Postaw na solidny dach Budmat.

Budmat
Sprawdź ofertę
Ogrodzenie

Nowoczesne stalowe ogrodzenia Budmat - estetyka, bezpieczeństwo i trwałość na lata. Systemowe rozwiązania na wymiar, dopasowane do każdego domu.

Budmat
Sprawdź ofertę

Opis projektu warsztatu
At-182

PROJEKT STACJI KONTROLI POJAZDÓW DO 3,5T; STACJI DIAGNOSTYCZNEJ, PROJEKT WARSZTATU SAMOCHODOWEGO- AT-182 Budynek Usługowy STACJA KONTROLI POJAZDÓW DO 3,5t Z WARSZTATEM SAMOCHODOWYM zaprojektowano jako obiekt dwu kondygnacyjny w części biurowo-usługowej oraz jedno kondygnacyjny w części diagostyczno-warsztatowej. Obiekt zaprojektowany w technologii tradycyjnej murowanej, nie podpiwniczony, ściany zewnętrzne z bloczków YTONG PP3/0,5 S+GT grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 15cm metodą lekką mokrą. Strop żelbetowy monolityczny o wysokości konstrukcyjnej 20cm. Dach nad częścią biurową o konstrukcji drewnianej kryty blachą płaską na rąbek stojący oraz konstrukcji stalowej przykrytej płytami warstwowymi w części jedno kondygnacyjnej. Elewację wykonano z tynku mineralnym na siatce szklanej z elementami drewnianymi. Stolarka okienna i drzwiowa aluminiowa. Projektowany budynek przystosowany jest dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. Zaprojektowany budynek spełnia wymagania dla budynków energooszczędnych.
