Projekt stajni BGS28 budynek gospodarczy SLN2697

Dodano!
Dodano!

Rzut parteru

  • 1. Korytarz 16,64 m²
  • 2. Boks 12 m²
  • 3. Boks 12 m²
  • 4. Boks 12 m²
  • 5. Boks 12 m²
  • 6. Siodlarnia 11,69 m²
  • 7. Paszalnia 7,03 m²
  • 8. Łazienka 4,33 m²
  • 9. Garaż jednostanowiskowy 19,97 m²
  • 10. Wiatrołap 2,56 m²
  • 11. Hall 3,78 m²
  • 12. Pomieszczenie gospodarcze 8,96 m²
  • 13. Pomieszczenie gospodarcze 8,49 m²
  • 14. Łazienka 2,63 m²
  • 15. Pokój dzienny + kuchnia + jadalnia 16,26 m²
  • 16. Taras (8,82 m²)
  • Razem rzut parteru 150,34 m²

Projekt stajni BGS28 budynek gospodarczy SLN2697

Powierzchnia użytkowa: 150,34 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 1
Łazienki + toalety: 2
Kąt nachylenia dachu: 35°
Min. szer. i dł. działki: 30,42 x 19,35 m
Konstrukcja: Murowana

Cena projektu:

2 600 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

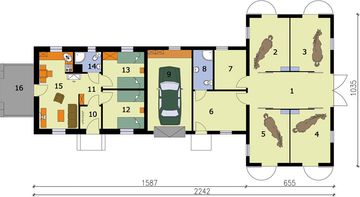

Rzut parteru - 150,34 m²

Rzut parteru projektu BGS28 budynek gospodarczy

Zapytaj, co możesz zmienić

  • 1. Korytarz 16,64 m²
  • 2. Boks 12 m²
  • 3. Boks 12 m²
  • 4. Boks 12 m²
  • 5. Boks 12 m²
  • 6. Siodlarnia 11,69 m²
  • 7. Paszalnia 7,03 m²
  • 8. Łazienka 4,33 m²
  • 9. Garaż jednostanowiskowy 19,97 m²
  • 10. Wiatrołap 2,56 m²
  • 11. Hall 3,78 m²
  • 12. Pomieszczenie gospodarcze 8,96 m²
  • 13. Pomieszczenie gospodarcze 8,49 m²
  • 14. Łazienka 2,63 m²
  • 15. Pokój dzienny + kuchnia + jadalnia 16,26 m²
  • 16. Taras (8,82 m²)
  • Razem rzut parteru 150,34 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (4)

Zdjęcie 1 projektu S28 stajnia dla koni - 4 boksy + część mieszkalna SLN1686
150,34 m²
2
2
1

2 600 zł

Zdjęcie 1 projektu S13 Stajnia dla koni - 4 boksy SLN1091
121,31 m²
0
1
2

2 400 zł

Zdjęcie 1 projektu S12 stajnia dla koni - 4 boksy SLN1090
101,95 m²
0
1
1

2 200 zł

Zdjęcie 1 projektu S11 stajnia dla koni - 4 boksy SLN1089
101,95 m²
0
1
1

2 200 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

150,34 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

178,29 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

178,29 m²

Powierzchnia dachu

275 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

35°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

6,54 m

Szerokość elewacji

11,35 m

Długość elewacji

22,42 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

30,42 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

19,35 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Technologia tradycyjna: wymiary wrot garażowych 2,5m x 2,5m; wymiary bramy garażowej 2,4 x 2,4m; ściany zewnętrzne murowane grubości 25 cm. część mieszkalna 30 cm; ściany wewnętrzne działowe murowane grubości 12 cm; wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"; strop z belek drewnianych; dach wielospadowy o kącie 30°; dach pokryty dachówką ceramiczną; konstrukcja więźby dachowej drewniana; pow. dachu: 275m2; w łazience i kuchni zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy; źródłem ciepła jest wkład kominkowy z płaszczem wodnym

Opis projektu

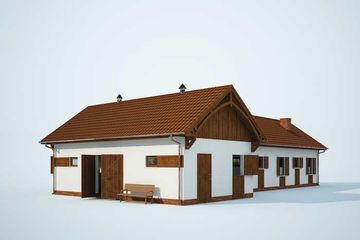

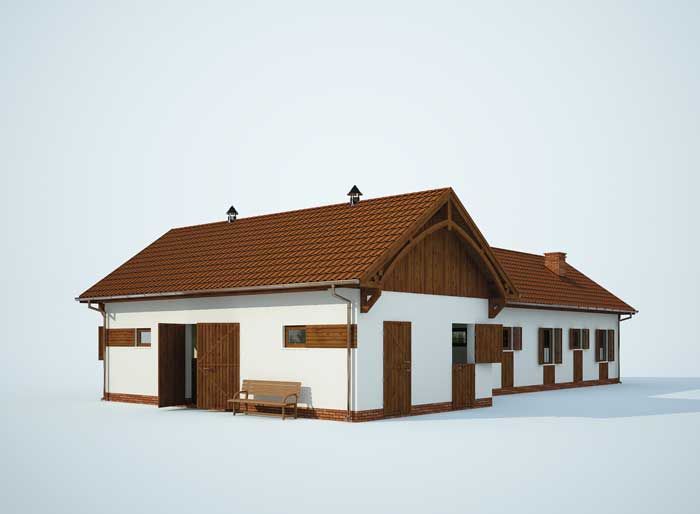

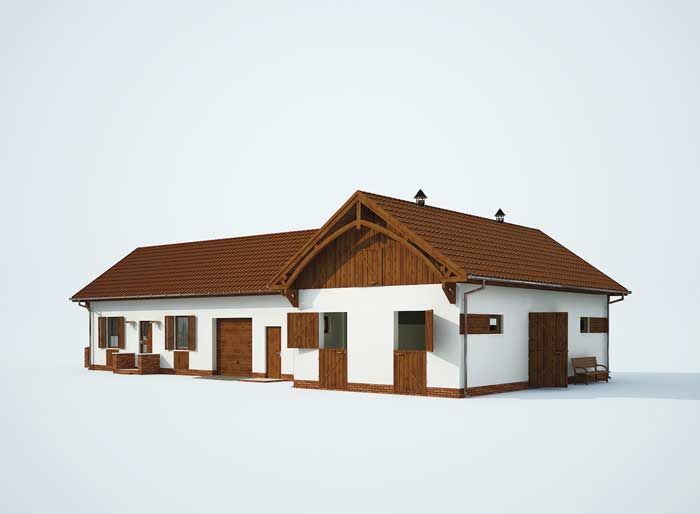

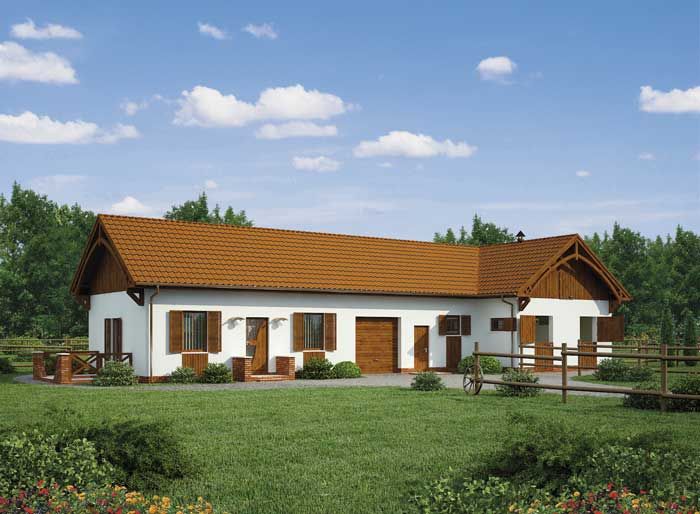

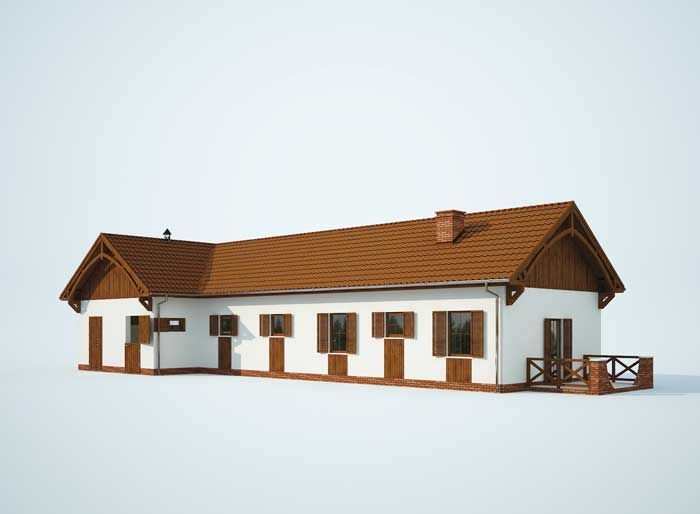

Interesujący projekt budynku gospodarczego. Wschodnia część budynku została poświęcona koniom - znajdują się tutaj cztery boksy, z których każdy posiada dwa wyjścia - jedno do obszernej komunikacji, drugie - bezpośrednio na wybieg. Ponadto część stajenna ma dodatkowe wejście - przez siodlarnię, z której można przejść do łazienki lub do komunikacji, łączącej boksy i paszalnię. Część zachodnia projektu to pomieszczenia gospodarcze, łazienka i aneks kuchenny. Tutaj także przewidziano wyjście na taras. Dwie zasadnicze części tego budynku zostały od siebie oddzielone jednostanowiskowym garażem z miejscem na warsztat. Ten projekt został stworzony z myślą o osobach chcących posiadać jedynie cztery konie, ale jednocześnie pragnących stworzyć przy stajni miejsce dla ich opiekunów. Czy jest to projekt na miarę Twoich oczekiwań? Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. Powierzchnia użytkowa strychu 36,58m2

Czytaj więcej

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
