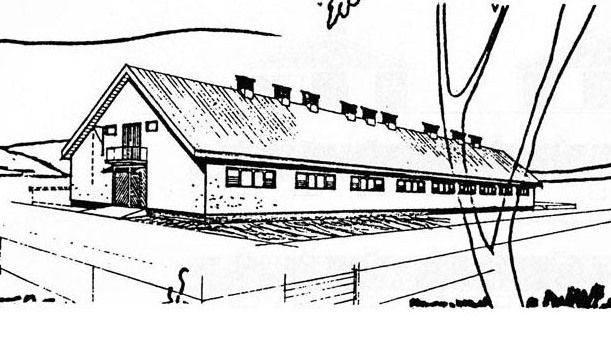

Projekt obory WB-3721 KRA3763

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie inwentarskie 419,40 m²
  • 2. Paszarnia 32 m²
  • 3. Pomieszczenie na sprzęt udojowy 16 m²
  • 4. Pomieszczenie magazynowe 50 m²
  • 5. Pomieszczenie magazynowe 421 m²
  • Razem rzut parteru 938,40 m²

Projekt obory WB-3721 KRA3763

Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 0
Kąt nachylenia dachu: 36°
Konstrukcja: Murowana

Cena projektu:

1 700 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

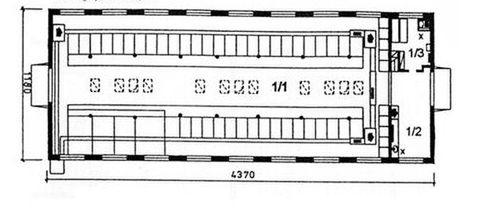

Rzut parteru - 938,40 m²

Rzut parteru projektu WB-3721

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie inwentarskie 419,40 m²
  • 2. Paszarnia 32 m²
  • 3. Pomieszczenie na sprzęt udojowy 16 m²
  • 4. Pomieszczenie magazynowe 50 m²
  • 5. Pomieszczenie magazynowe 421 m²
  • Razem rzut parteru 938,40 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (8)

Zdjęcie 1 projektu O39DJP SKA1076
O39DJP
Dodano!
Dodano!
426,74 m²
0
1
0

7 900 zł

Zdjęcie 1 projektu WB-3722 KRA3764
WB-3722
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3680 KRA3814
WB-3680
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3720 KRA3762
WB-3720
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3673 KRA3752
WB-3673
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3723 KRA3765
WB-3723
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3517 KRA3743
WB-3517
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3522 KRA3747
WB-3522
Dodano!
Dodano!
472,66 m²
0
0
0

2 600 zł

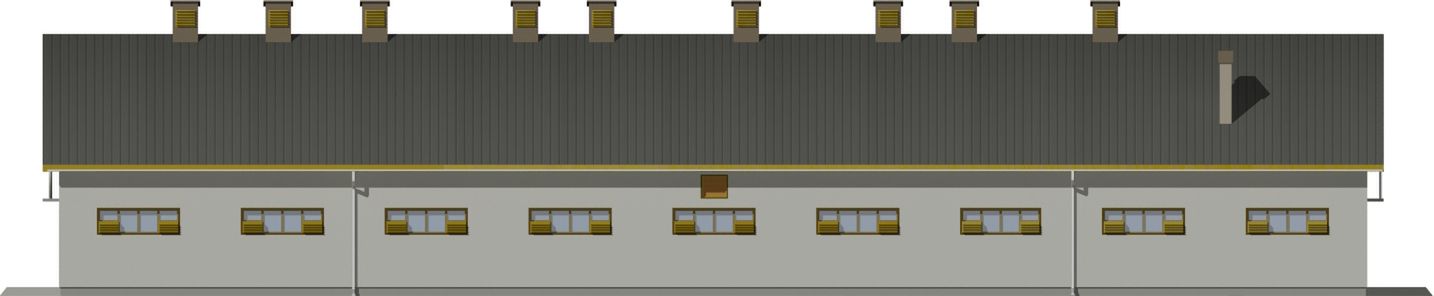

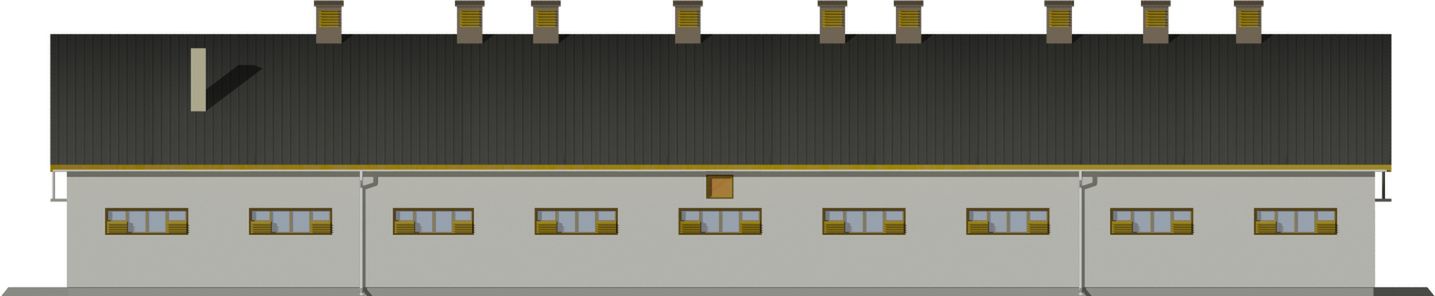

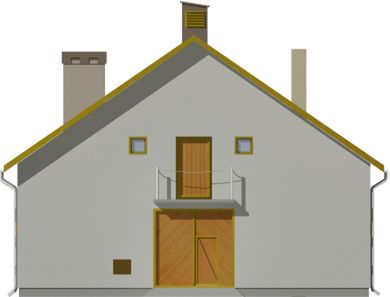

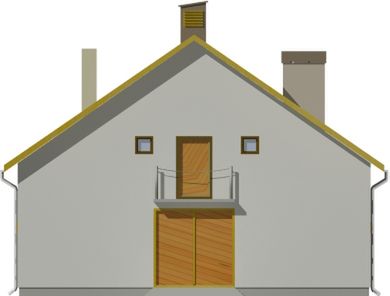

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

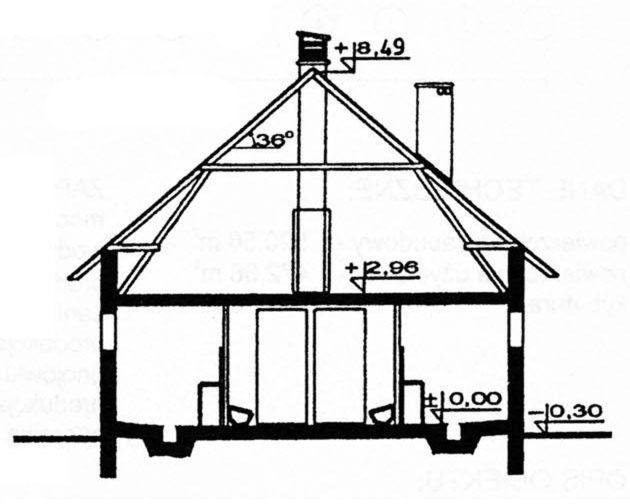

Przekrój pionowy
Autor: Agrobisp

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

521,40 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

36°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

8,79 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Ściany zewnętrzne: Konstrukcja tradycyjna, murowane ściany warstwowe z dwoma rzędami słupów. Moduł podłużny 4,80 m rozstaw osiowy poprzeczny 3,60 - 4,20 - 3,60 m. Wariantowe rozwiązanie materiałowe ścian, stropów i więźby dachowej.. Dach: Dwuspadowy, o kacie nachylenia 36 stopni. Poziom kalenicy: 8,79 od terenu. Dodatkowe informacje: Segmentowa budowa, umozliwia realizację obór dłuższych o 3 segmenty lub mniejszych maksymalnie o 4 segmenty. Obsada 55,40 DJP

Opis projektu

Projekt obory dla 34 krów w cyklu zamkniętym lub 43 krów mlecznych, szerokość stanowiska krowy 120 cm. Budynek wolno stojący, poddasze przeznaczone na magazyn pasz słomiastych i treściwych. Stanowiska ściołowe, wiązane krótkie, układ dwurzędowy, centralny korytarz paszowy przejazdowy dla ciągnika.
