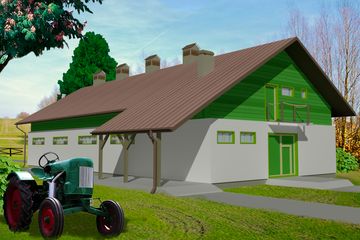

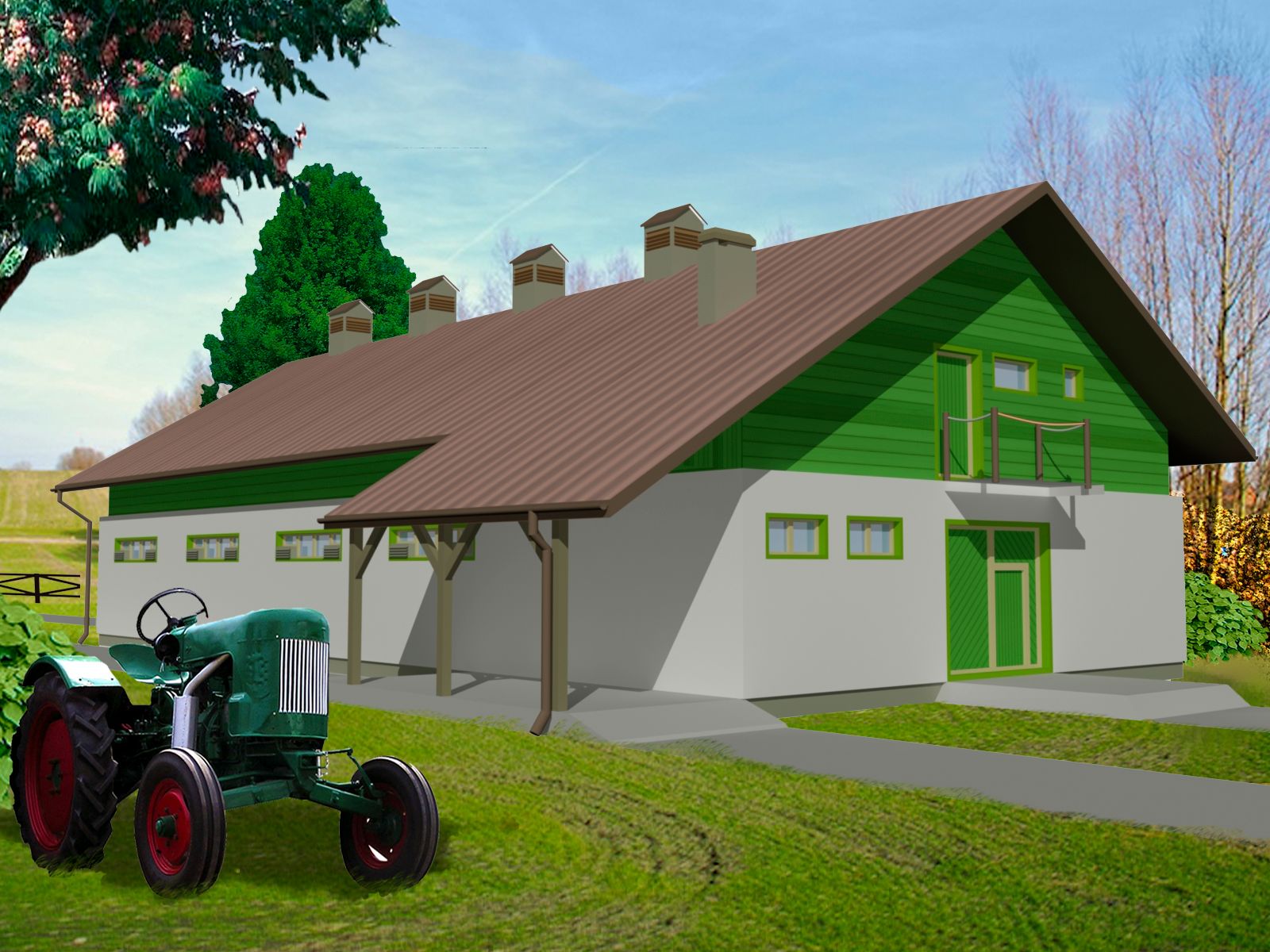

Projekt obory WB-3673 KRA3752

Dodano!
Dodano!

Rzut parteru

  • 1. Pomieszczenie inwentarskie 194,50 m²
  • 2. Paszarnia 24,10 m²
  • 3. Pomieszczenie na sprzęt ubojowy 11,70 m²
  • 4. Wiata gospodarcza 14,80 m²
  • Razem rzut parteru 245,10 m²

Projekt obory WB-3673 KRA3752

Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 0
Kąt nachylenia dachu: 32°
Konstrukcja: Murowana

Cena projektu:

1 700 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

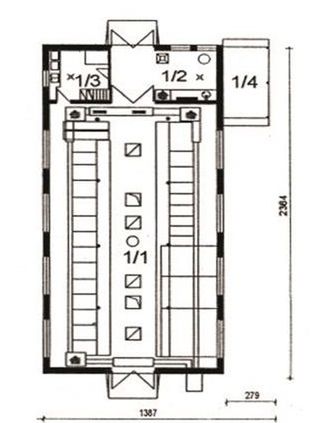

Rzut parteru - 245,10 m²

Rzut parteru projektu WB-3673

Zapytaj, co możesz zmienić

  • 1. Pomieszczenie inwentarskie 194,50 m²
  • 2. Paszarnia 24,10 m²
  • 3. Pomieszczenie na sprzęt ubojowy 11,70 m²
  • 4. Wiata gospodarcza 14,80 m²
  • Razem rzut parteru 245,10 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (10)

Zobacz wszystkie
Zdjęcie 1 projektu Bi1 - Obora na 22 krowy Budynek inwentarski SLN1513
157 m²
0
0
0

1 900 zł

Zdjęcie 1 projektu WB-3509 KRA3740
WB-3509
Dodano!
Dodano!
0 m²
0
0
0

1 400 zł

Zdjęcie 1 projektu WB-3645 KRA3751
WB-3645
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3680 KRA3814
WB-3680
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3723 KRA3765
WB-3723
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3722 KRA3764
WB-3722
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3743 KRA3792
WB-3743
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

Zdjęcie 1 projektu WB-3720 KRA3762
WB-3720
Dodano!
Dodano!
0 m²
0
0
0

1 700 zł

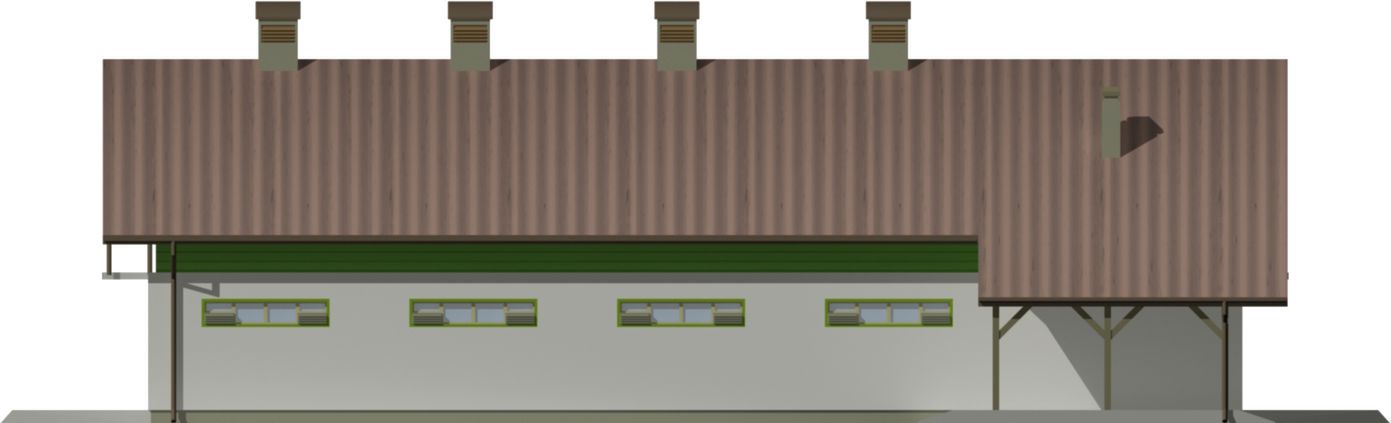

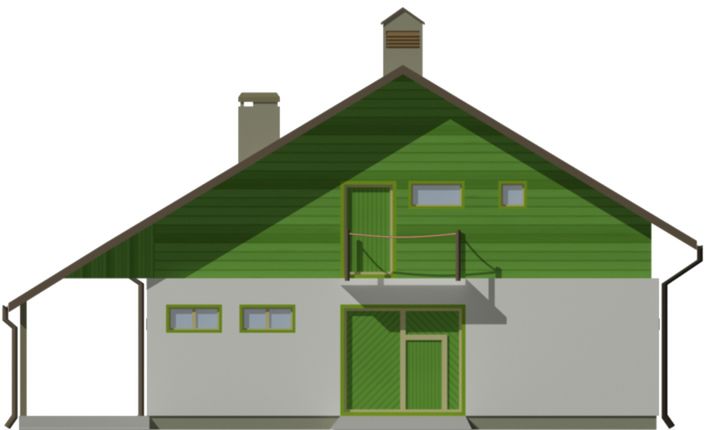

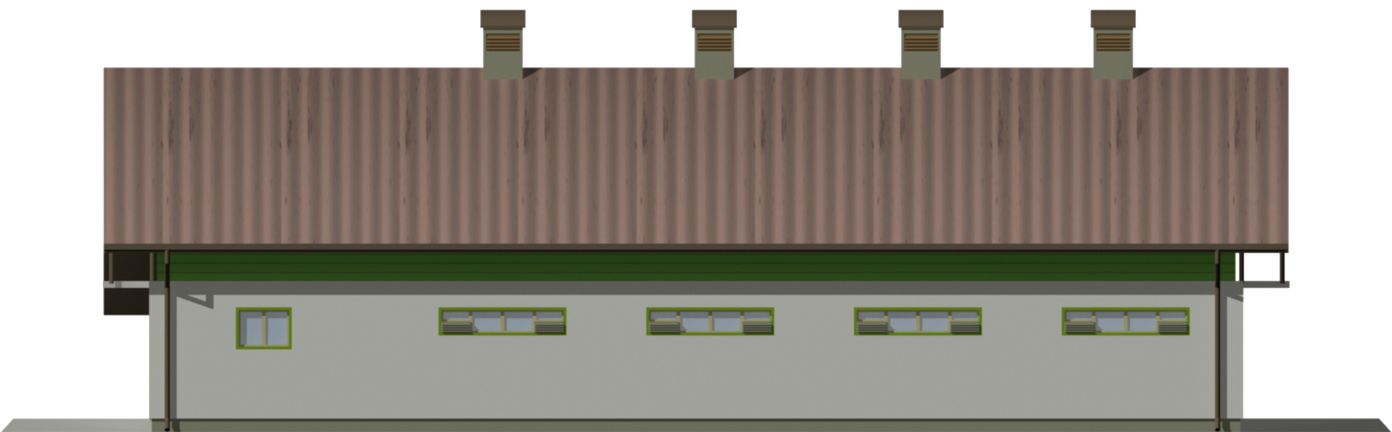

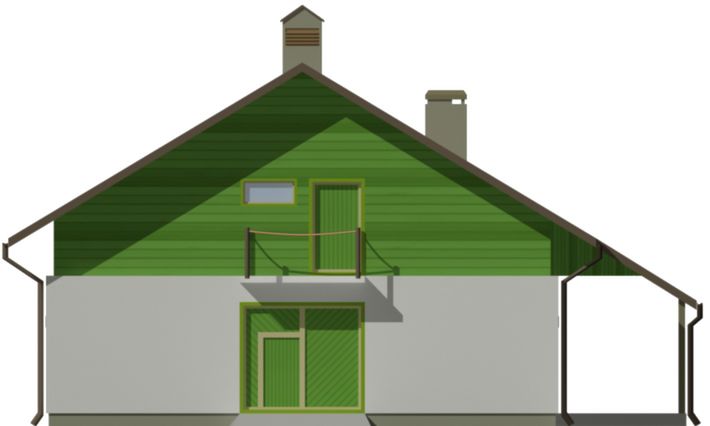

Elewacje

Frontowa
Tylna
Lewa
Prawa

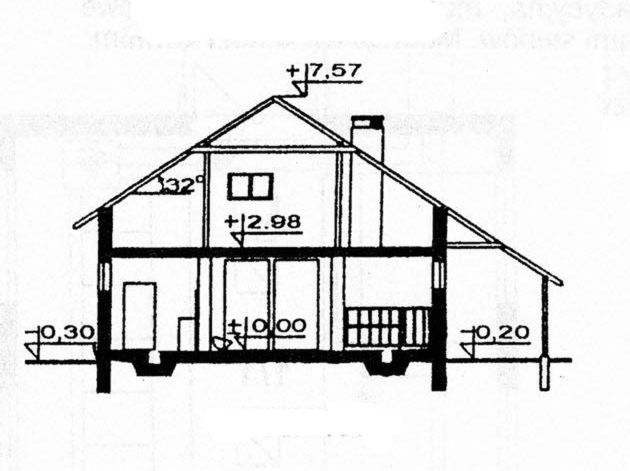

Przekroje

Przekrój pionowy
Autor: Agrobisp

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

278,29 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

32°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

7,87 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Ściany zewnętrzne: Konstrukcja tradycyjna, murowane ściany warstwowe z dwoma rzędami słupów. Moduł podłużny 3,90 - 4,50 m rozstaw osiowy poprzeczny 3,30 - 3,90 - 3,30 m.. Strop: KLEINA lub żelbet. Dach: dwuspadowy o nachyleniu 32 stopnie. Więźba dachowa drewniana. Przedłużona postać dachu tworzy wiatę alt. magazyn pasz.. Poziom kalenicy: 7,87 od terenu. Dodatkowe informacje: Segmentowa budowa umożliwia realizację obór dłuższych o 4 segmenty lub mniejszych maksymalnie o 2 segmenty. Do obliczeń wentylacji przyjęto obsadę 30,1 DJP

Opis projektu

Projekt obory ściołowej dla 15 krów w cyklu zamkniętym lub 22 krów mlecznych, szerokość stanowiska krowy 110 cm. Budynek wolno stojący, poddasze przeznaczone na magazyn pasz słomiastych i treściwych. Stanowiska ściołowe, wiązane krótkie, układ dwurzędowy, centralny korytarz paszowy przejazdowy dla ciągnika.
