Projekt magazynu HS-2S-10t SKA1124

Dodano!
Dodano!

Rzut parteru

  • 1. Magazyn 1 042,16 m²
  • Razem rzut parteru 1 042,16 m²

Projekt magazynu HS-2S-10t SKA1124

Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 0
Kąt nachylenia dachu: 10°
Konstrukcja: Stalowa

Cena projektu:

13 000 zł

Projekt jest koncepcją

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

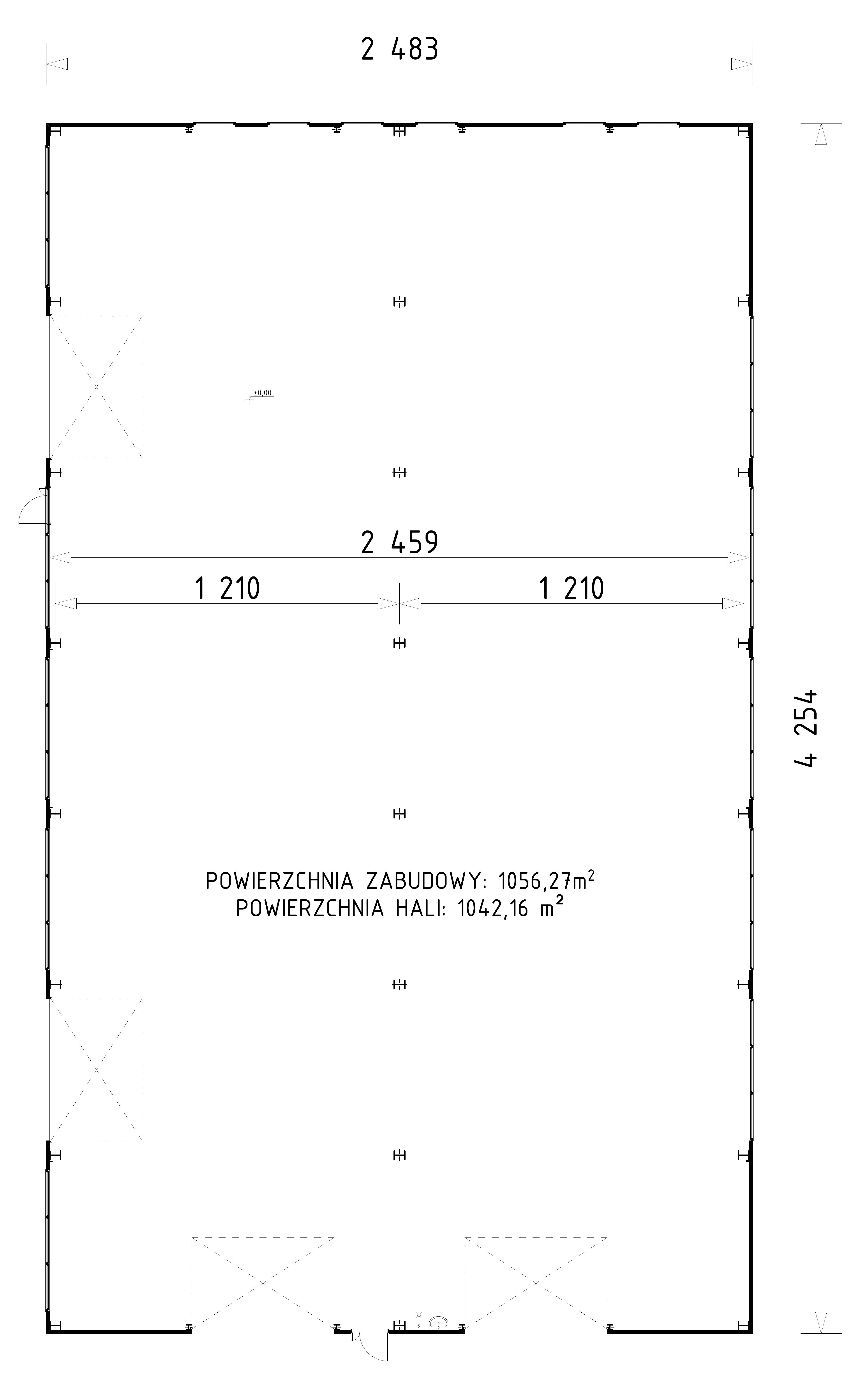

Rzut parteru - 1 042,16 m²

Rzut parteru projektu HS-2S-10t

Zapytaj, co możesz zmienić

  • 1. Magazyn 1 042,16 m²
  • Razem rzut parteru 1 042,16 m²

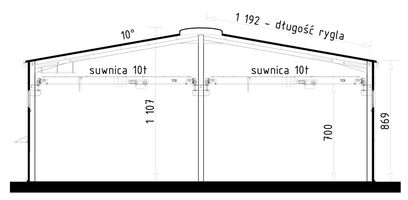

Przekroje

Przekrój pionowy
Autor: Dom to Dom

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

1 056,27 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

1 042,16 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

10 468,79 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

10°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

11,07 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Stalowa

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Konstrukcja nośna ścian i dachu: elementy stalowe, walcowane ze stali S235Fundamenty: stopy żelbetowe, monolityczneŚciany zewnętrzne: płyta warstwowa z rdzeniem PIR 12cmPokrycie dachu: płyta warstwowa z rdzeniem PIR 14,5cm. Dach: dwuspadowy, nachylenie 10 stopni.

Opis projektu

Przedstawiamy projekt komercyjnego, uniwersalnego budynku jednoprzestrzennej hali w konstrukcji stalowej. Idea jaka przyświecała projektowaniu miała na celu stworzenie obiektu, którego uniwersalna forma oraz rozwiązania techniczne pozwolą na szerokie zastosowanie, w zależności od zapotrzebowania konkretnego użytkownika. Proponowana hala może stanowić obiekt niezależny (hala magazynowa, produkcyjna) lub być elementem zespołu budynków, na przykład jako uzupełnienie już funkcjonującego zakładu. W proponowanym projekcie celowo pominięto zaplecze socjalne czy techniczne. Z doświadczenia projektowego wiemy, że projekt typowy do szerokiego zastosowania musi cechować się dużym wachlarzem możliwości adaptacyjnych. Każdy potencjalny użytkownik takiej hali ma inne potrzeby jeśli chodzi o wielkość zaplecza technicznego czy socjalnego, sposób ogrzewania itd. Proponowana hala może więc być z powodzeniem zastosowana na przykład jako uzupełnienie istniejącej zabudowy, gdzie zaplecze techniczne czy socjalne jest już funkcjonujące. Niniejszy projekt może być również uzupełniony o inny projekt typowy lub indywidualny na przykład budynku biurowego czy socjalnego. W ten sposób można dokonać łatwej optymalizacji procesu projektowego nowego zakładu zarówno pod kątem finansowym jak i czasowym. Przy projektowaniu przyjęto prosty schemat konstrukcyjny, umożliwiający ekonomiczne wykorzystanie długich elementów stalowych. Hala składa się z dwóch naw o rozstawie osiowym 12,10m każda. W połączeniu z odpowiednim kątem dachu, zoptymalizowano wielkość odpadów bowiem długość elementu rygla wynosi 11,92m. Poprzeczne układy nośne rozstawione są co 6,00m. Dzięki temu halę w łatwy sposób można modyfikować poprzez ujęcie lub dodanie kolejnych modułów. Dodatkowym i niewątpliwym atutem proponowanej hali jest możliwość wykorzystania zaprojektowanego transportu podwieszonego. Konstrukcja hali została przystosowana do wykorzystania dwóch suwnic natorowych, o udźwigu 10 ton każda. Suwnice umieszczone są w obu nawach hali i poruszają się wzdłuż dłuższego jej boku. Wysokość prześwitu od posadzki do belki suwnicy to 7,00m, która może nieznacznie różnić się (+/-) w zależności od modelu suwnicy lub dostawcy. Dzięki takiemu rozwiązaniu hala może znaleźć swoje zastosowanie również tam gdzie prowadzona działalność ma charakter przemysłowy lub ciężki (betoniarnie, zakłady prefabrykacji, tartaki czy kamieniarnie).

Czytaj więcej

Informacje dodatkowe

Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostanie dołączony opis techniczny, służący do weryfikacji projektu po odbiorze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.

Czytaj więcej
