Projekt magazynu G403 - Budynek biurowo - magazynowy PRA1425

Dodano!
Dodano!

Rzut parteru

  • 1. Korytarz 27,70 m²
  • 2. Biuro 21,93 m²
  • 3. Wc 5,10 m²
  • 4. Wc 4,81 m²
  • 5. Kotłownia 7,10 m²
  • 6. Pomieszczenie socjalne 7,22 m²
  • 7. Pomieszczenie socjalne 6,85 m²
  • 8. Szatnia 3,86 m²
  • 9. Łazienka 5,18 m²
  • 10. Korytarz 11,53 m²
  • 11. Magazyn 291,13 m²
  • Razem rzut parteru 392,41 m²
  • 1. Korytarz 21,22 m²
  • 2. Biuro 18,60 m²
  • 3. Biuro 27,95 m²
  • 4. Biuro 26,25 m²
  • 5. Biuro 12,03 m²
  • 6. Wc 4,53 m²
  • 7. Wc 4,53 m²
  • Razem rzut 1 piętra 115,11 m²

Projekt magazynu G403 - Budynek biurowo - magazynowy PRA1425

Powierzchnia użytkowa: 554,13 m²
Pokoje (bez salonu): 0
Stanowiska garażowe: 0
Łazienki + toalety: 5
Kąt nachylenia dachu: 3,43°
Konstrukcja: Murowana

Cena projektu:

12 800 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

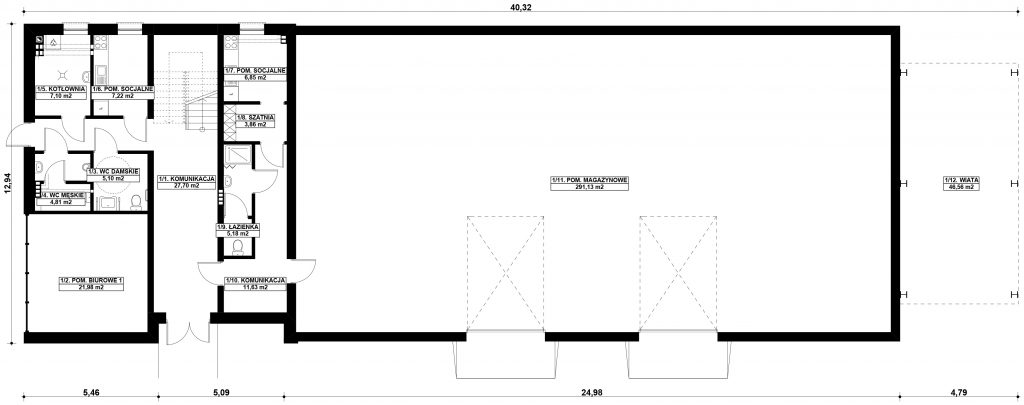

Rzut parteru - 392,41 m²

Rzut parteru projektu G403 - Budynek biurowo - magazynowy

Zapytaj, co możesz zmienić

  • 1. Korytarz 27,70 m²
  • 2. Biuro 21,93 m²
  • 3. Wc 5,10 m²
  • 4. Wc 4,81 m²
  • 5. Kotłownia 7,10 m²
  • 6. Pomieszczenie socjalne 7,22 m²
  • 7. Pomieszczenie socjalne 6,85 m²
  • 8. Szatnia 3,86 m²
  • 9. Łazienka 5,18 m²
  • 10. Korytarz 11,53 m²
  • 11. Magazyn 291,13 m²
  • Razem rzut parteru 392,41 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

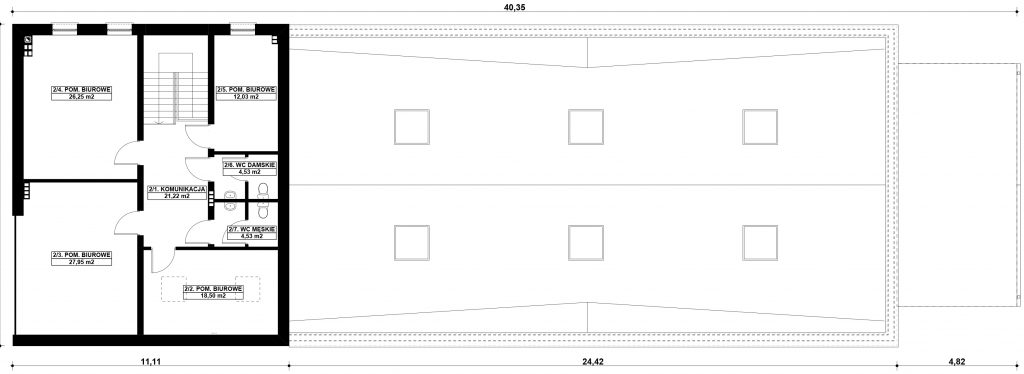

Rzut 1 piętra - 115,11 m²

Rzut 1 piętra projektu G403 - Budynek biurowo - magazynowy

Zapytaj, co możesz zmienić

  • 1. Korytarz 21,22 m²
  • 2. Biuro 18,60 m²
  • 3. Biuro 27,95 m²
  • 4. Biuro 26,25 m²
  • 5. Biuro 12,03 m²
  • 6. Wc 4,53 m²
  • 7. Wc 4,53 m²
  • Razem rzut 1 piętra 115,11 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (6)

Zdjęcie 1 projektu G402 - Budynek biurowo - magazynowy PRA1424
429,71 m²
0
4
0

9 800 zł

Zdjęcie 1 projektu G268 - Budynek magazynowo - biurowy PRA1292
355,27 m²
0
3
0

10 900 zł

Zdjęcie 1 projektu G397 - Budynek magazynowo-biurowy PRA1421
363,33 m²
0
2
0

12 200 zł

Zdjęcie 1 projektu G404 - Budynek biurowo - magazynowy PRA1426
576,03 m²
0
4
0

12 900 zł

Zdjęcie 1 projektu G334 - Budynek magazynowo - biurowy PRA1360
499,40 m²
0
5
0

12 900 zł

Zdjęcie 1 projektu G400 - Budynek biurowo - magazynowy PRA1429
533,48 m²
0
3
0

13 900 zł

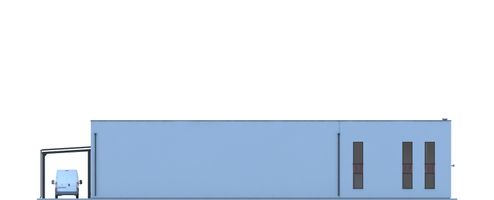

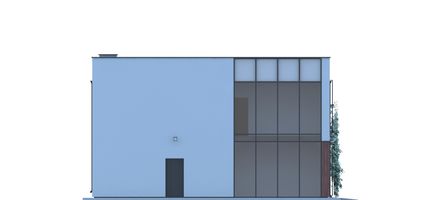

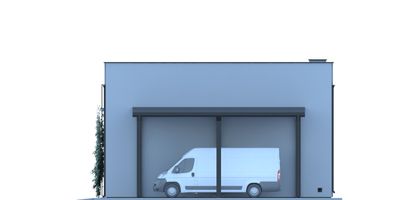

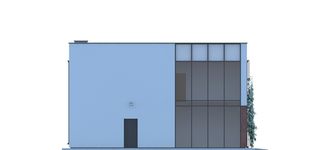

Elewacje

Frontowa
Tylna
Lewa
Prawa

Przekroje

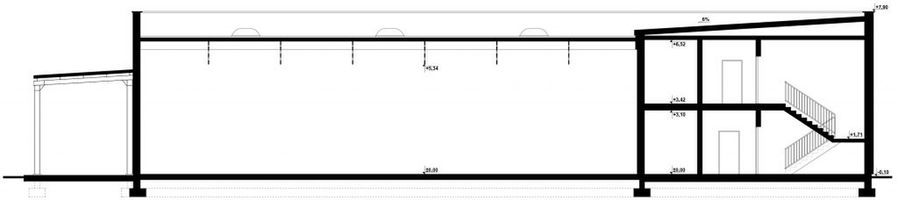

Przekrój pionowy
Autor: Kup Projekt

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

554,13 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

502,80 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

3 559 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

3,43°

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

Budynek wykonany w technologii tradycyjnej. Ściany warstwowe grubości 44cm i 36cm , murowane z bloczków z betonu komórkowego o grubości 24cm, ocieplone styropianem grubości 20cm oraz 12cm. Ściany wewnętrzne z bloczków z betonu komórkowego grubości 24cm oraz 12cm. Kominy systemowe firmy SCHIEDEL. Strop gęstożebrowy „RECTOBETON”. Więźba dachowa jednospadowa nad częścią biurową oraz dwuspadowa nad częścią magazynową, stalowa, pokryta płytą warstwową.

Opis projektu

Projekt budynku biurowego, dwukondygnacyjnego, niepodpiwniczonego z pomieszczeniem magazynowym, pomieszczeniami biurowymi, socjalnymi, WC oraz kotłownią. Do projektu dołączone jest zestawienie: stali, więźby dachowej oraz stolarki drzwiowej, jak również bezpłatna zgoda na dokonanie zmian.

Czytaj więcej

Informacje dodatkowe

Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot oraz wymianę. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje.

Czytaj więcej
