Projekt budynku magazynowego – biurowego, piętrowego, niepodpiwniczonego z pięcioma pomieszczeniami biurowymi, socjalnym, szatnią, łazienką, czterema WC i kotłownią.
Czytaj więcejProjekt magazynu G334 - Budynek magazynowo - biurowy PRA1360
Dodano!
Dodano!
Rzut parteru
- 1. Hall 53,88 m²
- 2. Korytarz 26,31 m²
- 3. Biuro 28,75 m²
- 4. Wc 8,88 m²
- 5. Wc 11,48 m²
- 6. Szatnia 8,37 m²
- 7. Kotłownia 7,19 m²
- 8. Łazienka 4,74 m²
- 9. Wc 3,96 m²
- 10. Biuro 12,99 m²
- 11. Pomieszczenie socjalne 8,52 m²
- 12. Magazyn 206,35 m²
- Razem rzut parteru 381,42 m²
- 1. Korytarz 34,37 m²
- 2. Biuro 28,69 m²
- 3. Biuro 33,19 m²
- 4. Biuro 38,98 m²
- 5. Wc 9,24 m²
- Razem rzut 1 piętra 144,47 m²
Projekt magazynu G334 - Budynek magazynowo - biurowy PRA1360
| Powierzchnia użytkowa: | 499,40 m² |
|---|---|
| Pokoje (bez salonu): | 0 |
| Stanowiska garażowe: | 0 |
| Łazienki + toalety: | 5 |
| Kąt nachylenia dachu: | 3° |
| Min. szer. i dł. działki: | 41,79 x 22,74 m |
| Konstrukcja: | Murowana |
Cena projektu:
9 600 zł
Wydłużony czas realizacji
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
30 dni na zwrot, 100 dni na wymianę
Darmowa dostawa do paczkomatu lub kurierem
Gwarancja najniższej ceny
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

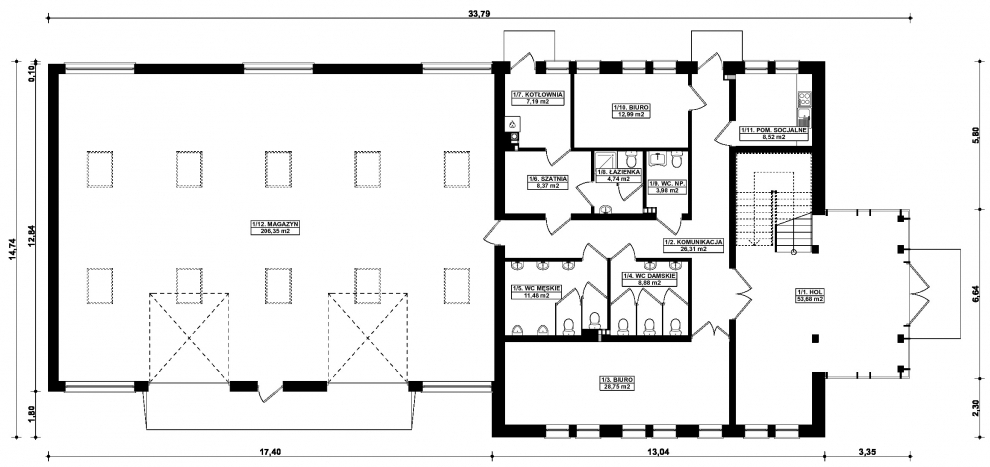

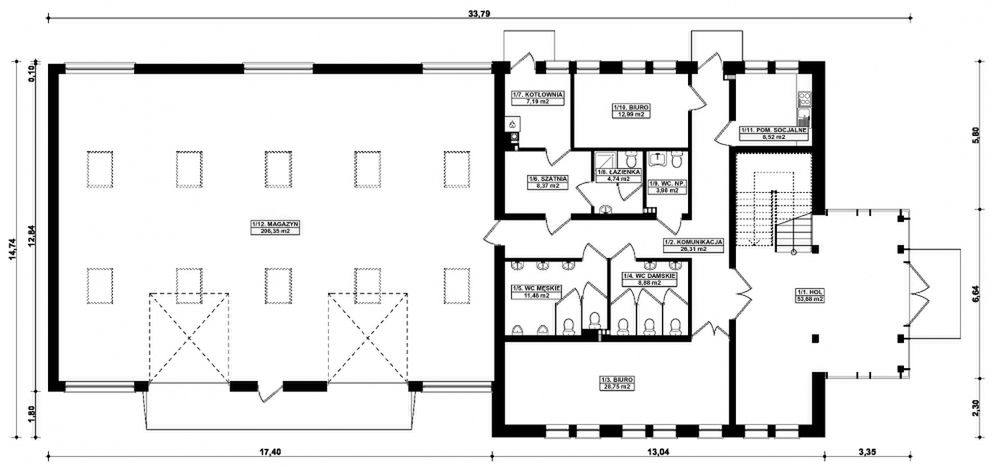

Jak wygląda proces zmianRzut parteru - 381,42 m²
- 1. Hall 53,88 m²
- 2. Korytarz 26,31 m²
- 3. Biuro 28,75 m²
- 4. Wc 8,88 m²
- 5. Wc 11,48 m²
- 6. Szatnia 8,37 m²
- 7. Kotłownia 7,19 m²
- 8. Łazienka 4,74 m²
- 9. Wc 3,96 m²
- 10. Biuro 12,99 m²
- 11. Pomieszczenie socjalne 8,52 m²
- 12. Magazyn 206,35 m²
- Razem rzut parteru 381,42 m²

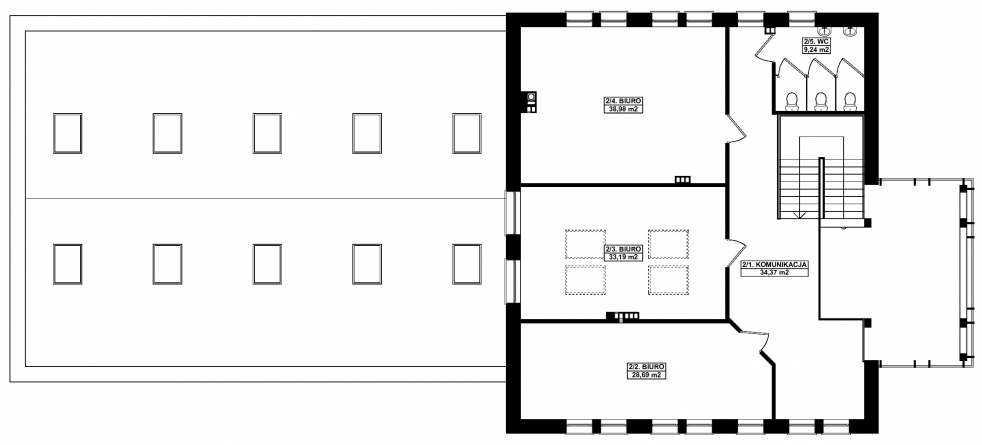

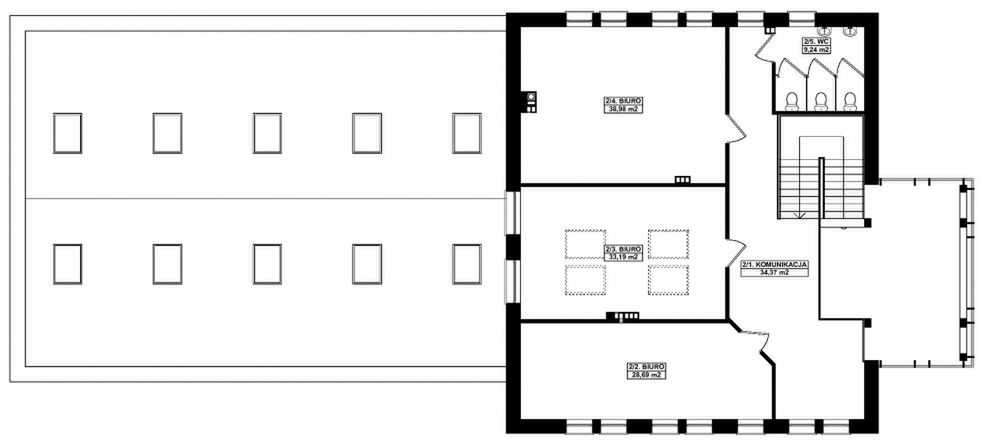

Rzut 1 piętra - 144,47 m²
- 1. Korytarz 34,37 m²
- 2. Biuro 28,69 m²
- 3. Biuro 33,19 m²
- 4. Biuro 38,98 m²
- 5. Wc 9,24 m²
- Razem rzut 1 piętra 144,47 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Podobne projekty (6)
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
499,40 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
438,60 m²
Kubatura brutto
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
3 007,20 m³
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
3°
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
41,79 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
22,74 m
Technologia i konstrukcja
Konstrukcja
Murowana
Opis szczegółowy
Budynek wykonany w technologii tradycyjnej. Ściany warstwowe magazynu grubości 39cm, murowane z bloczków z betonu komórkowego grubości 24cm, ocieplone styropianem grubości 15cm, biura grubości 49cm, murowane z bloczków z betonu komórkowego grubości 24cm, ocieplone wełną mineralną grubości 20cm i osłonięte systemem fasadowym. Ściany wewnętrzne z bloczków z betonu komórkowego grubości 24cm i 12cm. Bramy o wymiarach 3,25×3,50m. Kominy systemowe firmy SCHIEDEL. Strop gęstożebrowy „TERIVA 4,0”. Więźba dachowa dwuspadowa, stalowa, pokryta płytą warstwową.
Co zawiera projekt magazynu
G334 - Budynek magazynowo - biurowy?
Każdy projekt domu zawiera:
- Projekt architektoniczno-budowlany
- Projekt techniczny
- Bezpłatną zgodę na zmiany
- Kopię uprawnień architektów i branżystów
- Charakterystykę energetyczną (dla projektów domów)
Płatne dodatki
do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Tablica budowlana
30 zł
Opis projektu
Informacje dodatkowe
Dokumentacja projektowa jest zabezpieczona plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Przed zakupem zachęcamy do zapoznania się z rysunkami szczegółowymi do projektu.
