Projekt domu weselnego Ariadna WAL1038

Cena projektu: 30 000 zł

60 dni na zwrot

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-21, sb-nd 9-17

Zamów rozmowę
Pow. użytkowa
1 130,47 m²
Wysokość budynku
10,3 m
Pow. zabudowy
962 m²
Kubatura
7 080 m³
Kąt nach. dachu
30°

Opis projektu

Budynek usługowo-mieszkalny (restauracja z zapleczem hotelowym, barem oraz lokalem mieszkalnym) wolnostojący, parterowy, nie podpiwniczony z poddaszem użytkowym i garażem w obrysie części mieszkalnej budynku. W parterze części usługowej zaprojektowano restaurację, bar i recepcję. W hollu głównym znajduje się recepcja, szatnia, toalety i schody prowadzące na piętro części hotelowej. Holl usytuowany jest 60 cm powyżej poziomu terenu. Na prawo od wejścia głównego zlokalizowano wejście gospodarcze, które prowadzi do zaplecza restauracji. Część zaplecza znajduje się 30 cm powyżej poziomu terenu. W tej części jest zlokalizowane wejście dla dostawy towaru, pokój biurowy, szatnie damska i męska z wc dla pracowników, magazyn art. suchych, magazyn owoców i warzyw oraz pomieszczenie szaf chłodniczych. Zaplecze to połączone jest schodami z drugą częścią zaplecza, w której znajdują się: magazyny( napojów, alkoholi i obrusów), kotłownia i pom. gospodarcze (z dostępem od zewnątrz), pokój socjalny i wc dla pracowników, obieralnia ziemniaków, dezynfekcja jaj, dodatkowe wyjście, kuchnia główna, rozdzielnia kelnerska, zmywalnia naczyń i szkła oraz korytarz łączący zaplecze z salą duża restauracji. Na lewo od hollu odchodzi korytarz prowadzący do restauracji. Jest ona położona w poziomie terenu. Restauracja składa się z dwóch sal. Na piętrze części usługowej zaprojektowano pokoje hotelowe z łazienkami oraz magazyn pościeli. Niektóre z pokoi posiadają loggie. Ciekawym elementem architektonicznym jest świetlik umieszczony w przecinających się płaszczyznach połaci dachu, doświetlający holl piętra oraz schody na piętro. W parterze części mieszkalnej na prawo od wejścia usytuowano salon z kominkiem i aneksem kuchennym. Na lewo od wejścia mamy łazienkę, stróżówkę oraz garaż. W hollu znajdują się schody prowadzące na piętro. Część mieszkalną zaprojektowano 10 cm ponad poziomem terenu, garaż znajduje się na poziomie terenu. Na piętrze zlokalizowano sypialnie z łazienkami i garderoba. Część usługowa z częścią mieszkalna połączone zostały łącznikiem i stanowią jedną całość.

Rysunki szczegółowe Sprawdź dokładne wymiary w projekcie

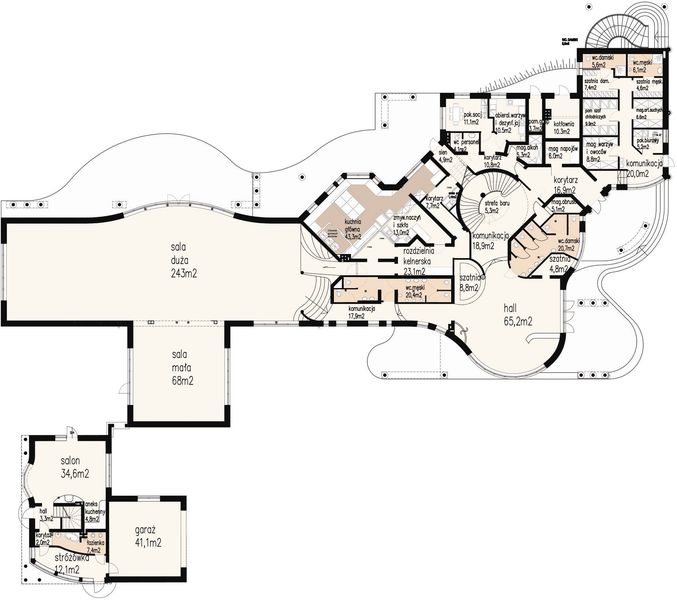

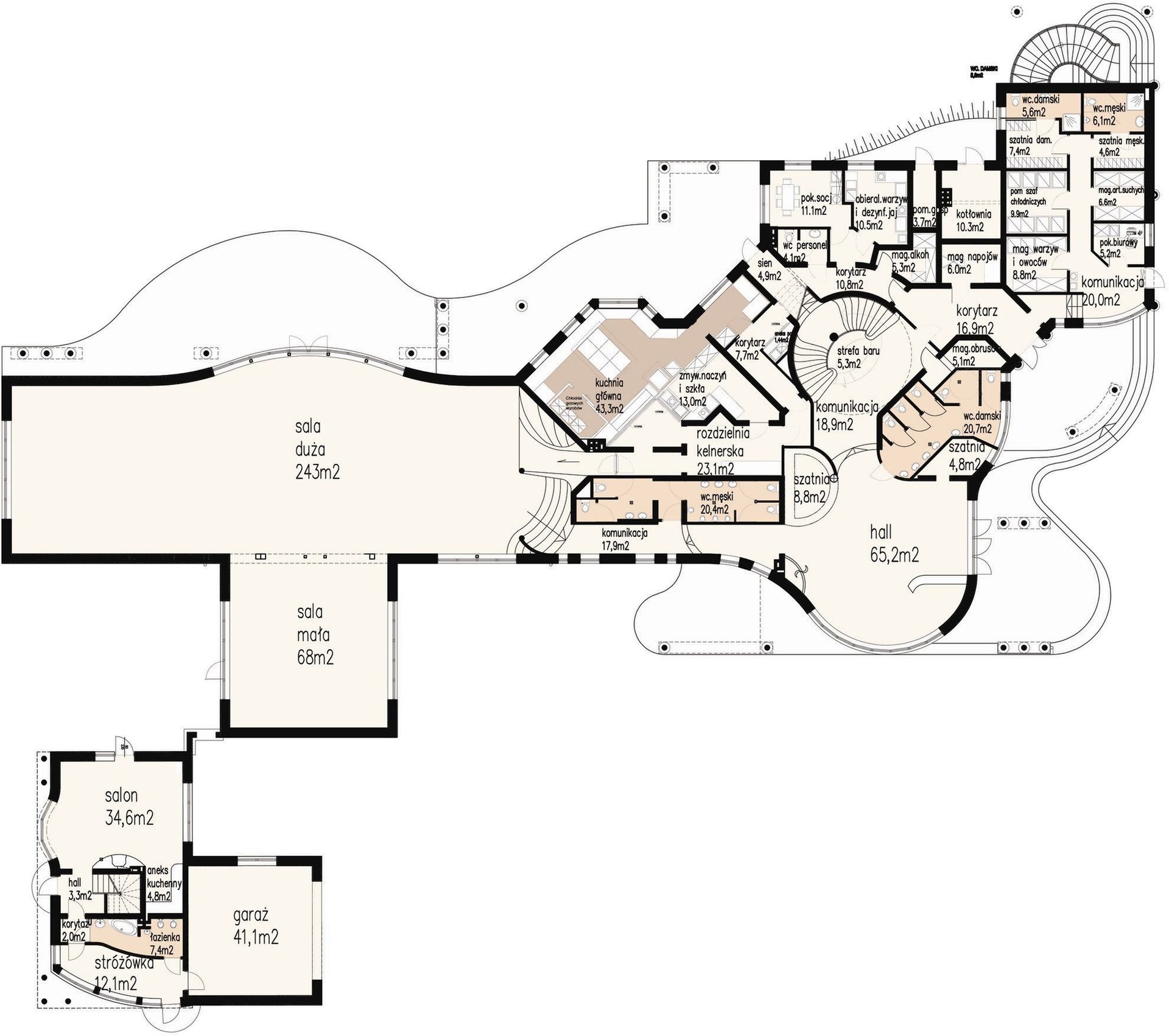

Rzut kondygnacji projektu Dom weselny Ariadna - Rzut parteru

1 korytarz
16,9 m²
2 korytarz
20 m²
3 pokój biurowy
5,2 m²
4 magazyn artykułów suchych
6,6 m²
5 szatnia męska
4,6 m²
6 wc męski
6,1 m²
7 wc damski
5,6 m²
8 szatnia damska
7,4 m²
9 pom. szaf chłodniczych
9,9 m²
10 magazyn warzyw i owoców
8,8 m²
11 magazyn napojów
6 m²
12 kotłownia
10,3 m²
13 pom. gospodarcze
3,7 m²
14 marazyn
5,3 m²
15 obieralnia warzyw
10,5 m²
16 pokój socjalny
11,1 m²
17 wc
4,1 m²
18 korytarz
10,8 m²
19 strefa baru
5,3 m²
20 korytarz
18,9 m²
21 magazyn
5,1 m²
22 wc damski
20,7 m²
23 szatnia
4,8 m²
24 hall
65,2 m²
25 szatnia
8,8 m²
26 korytarz
17,9 m²
27 wc męski
20,4 m²
28 rozdzielnia kelnerska
23,1 m²
29 korytarz
7,7 m²
30 wiatrołap
4,9 m²
31 zmywalnia naczyń
13 m²
32 kuchnia
43,3 m²
33 sala duża
243 m²
34 sala mała
68 m²
35 pokój dzienny
34,6 m²
36 kuchnia
4,8 m²
37 hall
3,3 m²
38 korytarz
2 m²
39 łazienka
7,4 m²
40 garaż dwustan.
41,1 m²
41 stróżówka
12,1 m²
razem
828,3 m²

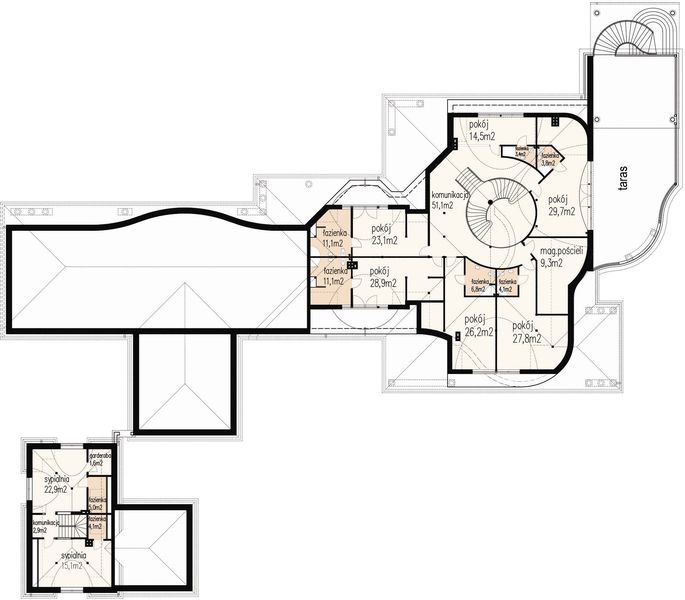

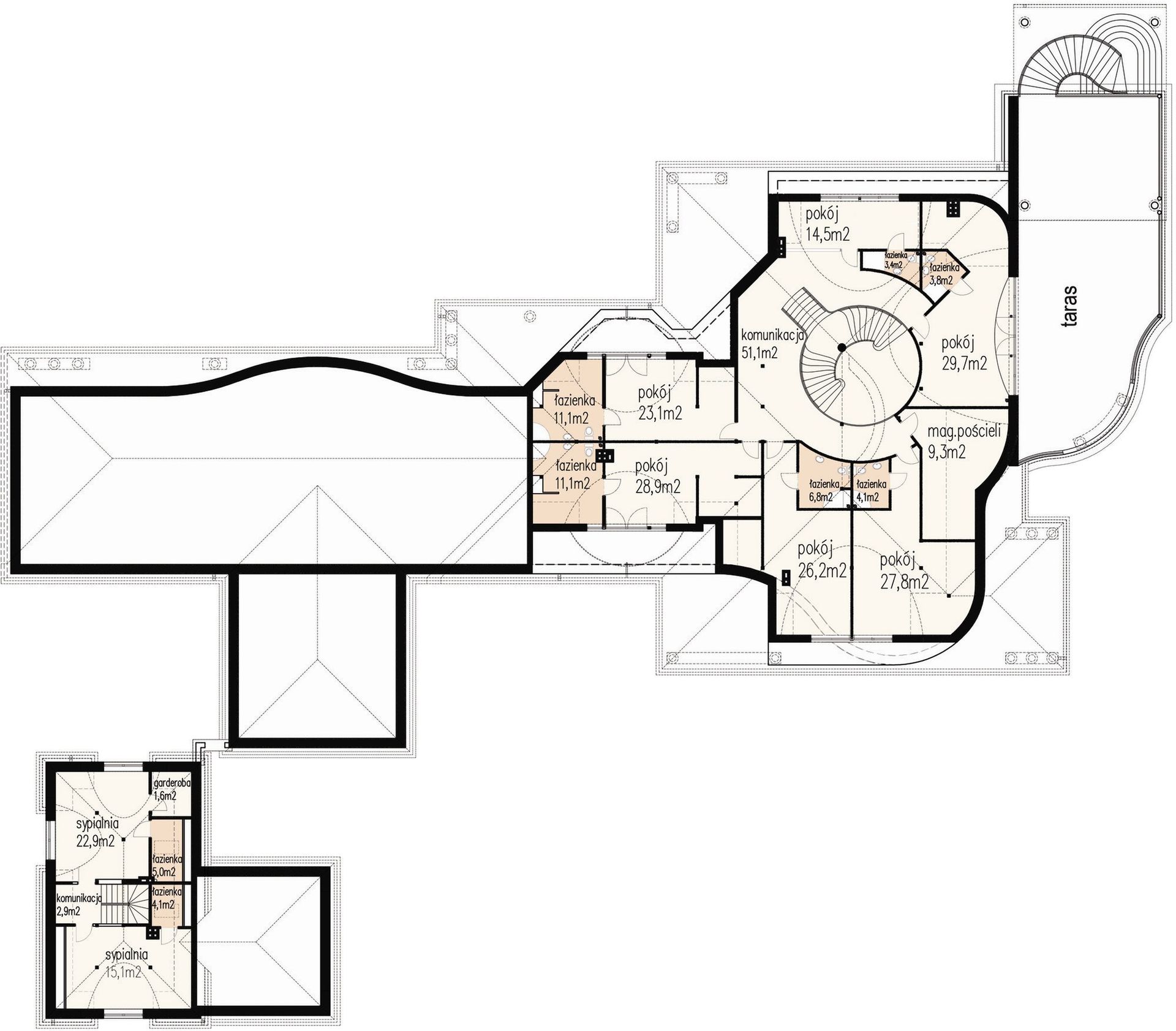

Rzut kondygnacji projektu Dom weselny Ariadna - Rzut poddasza

1 korytarz
51,1 m²
2 pokój
14,5 m²
3 łazienka
3,4 m²
4 pokój
29,7 m²
5 łazienka
3,8 m²
6 magazyn
9,3 m²
7 pokój
27,8 m²
8 pokój
26,2 m²
9 łazienka
4,1 m²
10 łazienka
6,8 m²
11 pokój
28,9 m²
12 łazienka
11,1 m²
13 łazienka
11,1 m²
14 pokój
23,1 m²
15 korytarz
2,9 m²
16 pokój
22,9 m²
17 garderoba
1,6 m²
18 łazienka
5 m²
19 pokój
15,1 m²
20 łazienka
4,1 m²
razem
302,5 m²

Chcesz wprowadzić zmiany w tym projekcie?

Dowiedz się, jakie zmiany są możliwe na etapie adaptacji.

Bezpłatne dodatki do projektu

Wnętrza 3D w iDesigner Wnętrza do tego projektu nie są dostępne od ręki

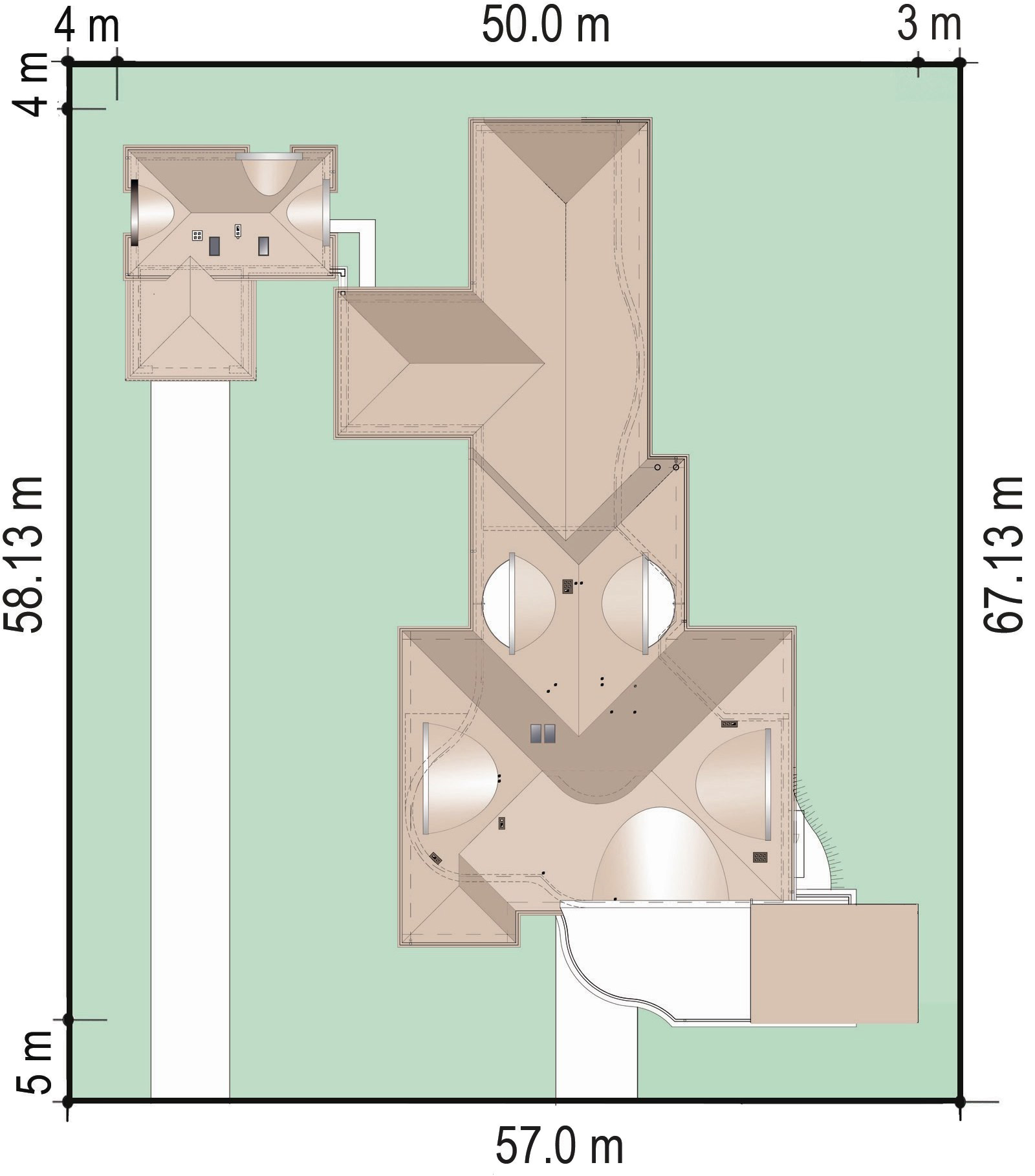

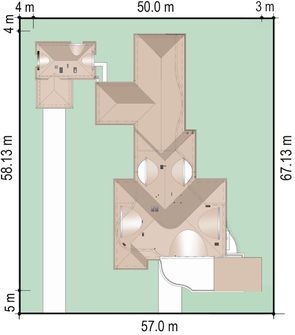

Usytuowanie domu na działce

Usytuowanie projektu Dom weselny Ariadna na działce
Analiza działkiSprawdź czy możesz wybudować ten projekt na swojej działce
Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Rekomendowani producenci

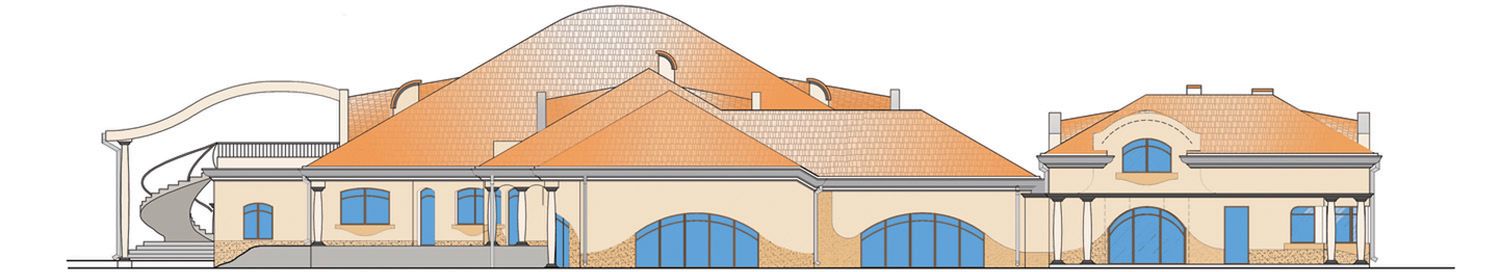

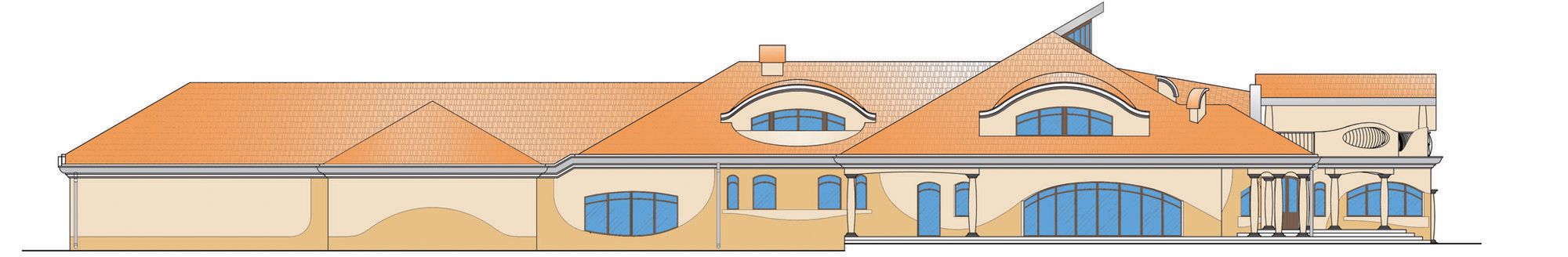

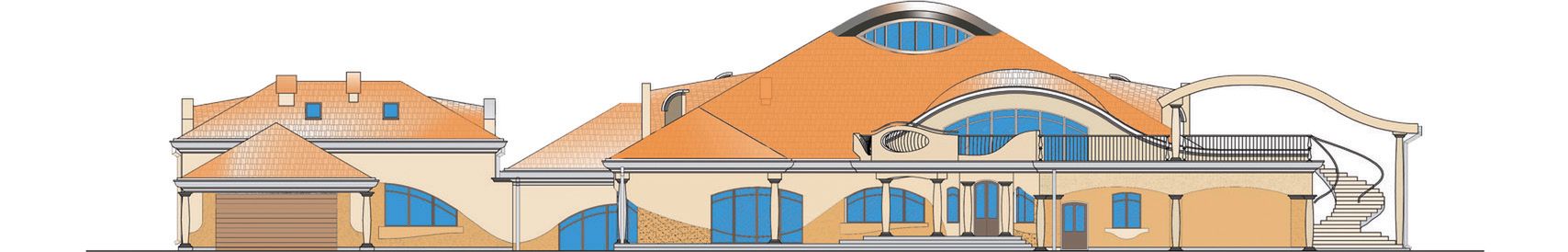

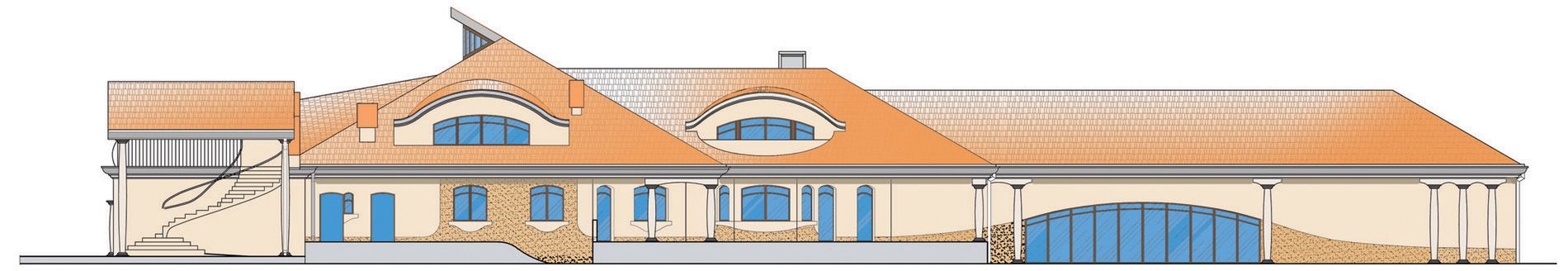

Elewacje

Autor: VILLANETTE Autorska Pracownia Architektury Dagmary Obłuskiej
