Projekt domu Vigo III DCP229b WOB1682

Cena projektu: 2 470 zł

Do 30 dni wymiana projektu jest bezpłatna. Po 30 dniach od daty zakupu pobieramy opłatę manipulacyjną w wysokości 50% wartości całej dokumentacji. Wymieniać można tylko niezniszczone projekty. Wymiana tylko w ramach tego samego rodzaju budynku.
starter
Udostępnij
Pow. użytkowa
126,31 m²
Min. szer. działki
22,5 m
Wysokość budynku
8,72 m
Pow. zabudowy
125,87 m²
Kubatura
746 m³
Kąt nach. dachu
45°
EUco
17,39 kWh/(m²rok)
Liczba pokoi
4 (3 + 1 na parterze)
Stan. garażowe
1

Opis projektu

Kolejna – tym razem energooszczędna wersja projektu Vigo. Dom, dzięki rozplanowaniu powierzchni na bazie prostokąta, jest bardzo ustawny i funkcjonalny. Na parterze znajduje się duża kuchnia, obok której zmieściła się jadalnia, a obok niej salon, z dużymi oknami, doskonale doświetlającymi wnętrze. Schody, które znajdują się w salonie, mogą stanowić wdzięczny element aranżacyjny tego pomieszczenia. Na parterze znajduje się także gabinet, a obok niego łazienka. Do garażu można przejść bezpośrednio z domu poprzez pomieszczenie gospodarcze (kotłownię). Poddasze to wyraźnie wydzielona strefa prywatna, w której znalazły się trzy sypialnie, garderoba i łazienka. Vigo III to dom o prostej bryle i konstrukcji, dzięki czemu koszty jego realizacji nie będą duże.

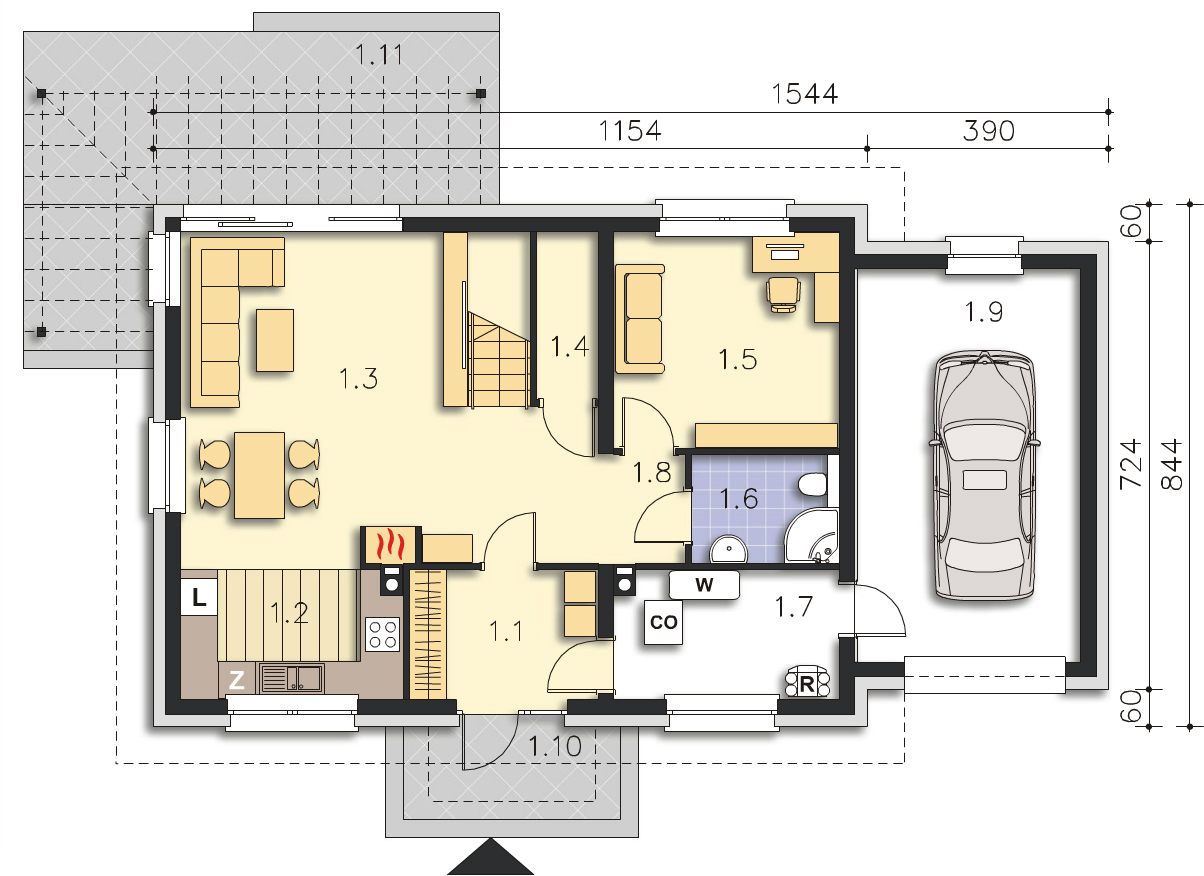

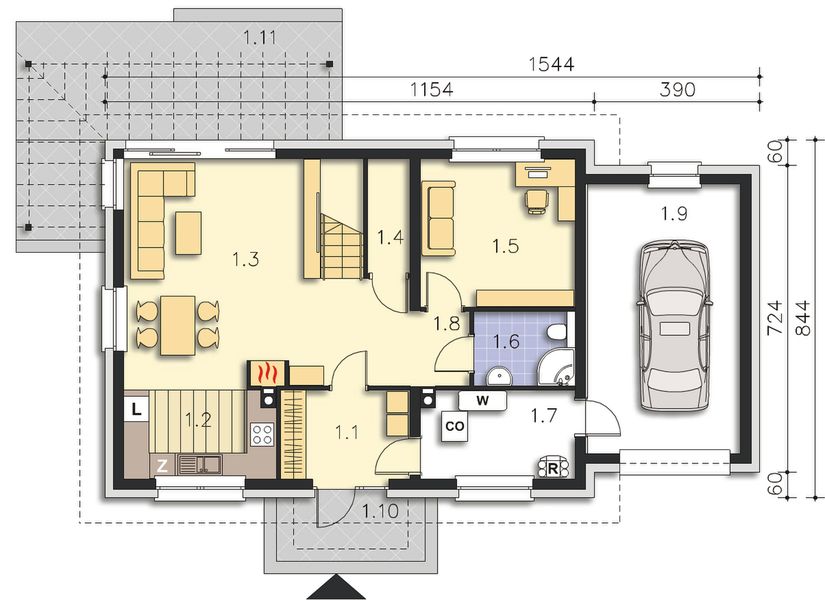

Rzut kondygnacji projektu Vigo III DCP229b - Rzut parteru

1 wiatrołap
6,37 m²
2 kuchnia
7,63 m²
3 pokój dzienny
30,07 m²
4 pom. gospodarcze
1,02 m² (2,69 m²)
5 pokój
12,7 m²
6 łazienka
4,21 m²
7 kotłownia
7,45 m²
8 korytarz
2,48 m²
9 garaż jednostan.
22,44 m²
10 podest
5,26 m²
11 taras
26,48 m²
razem
94,37 m² (96,04 m²)

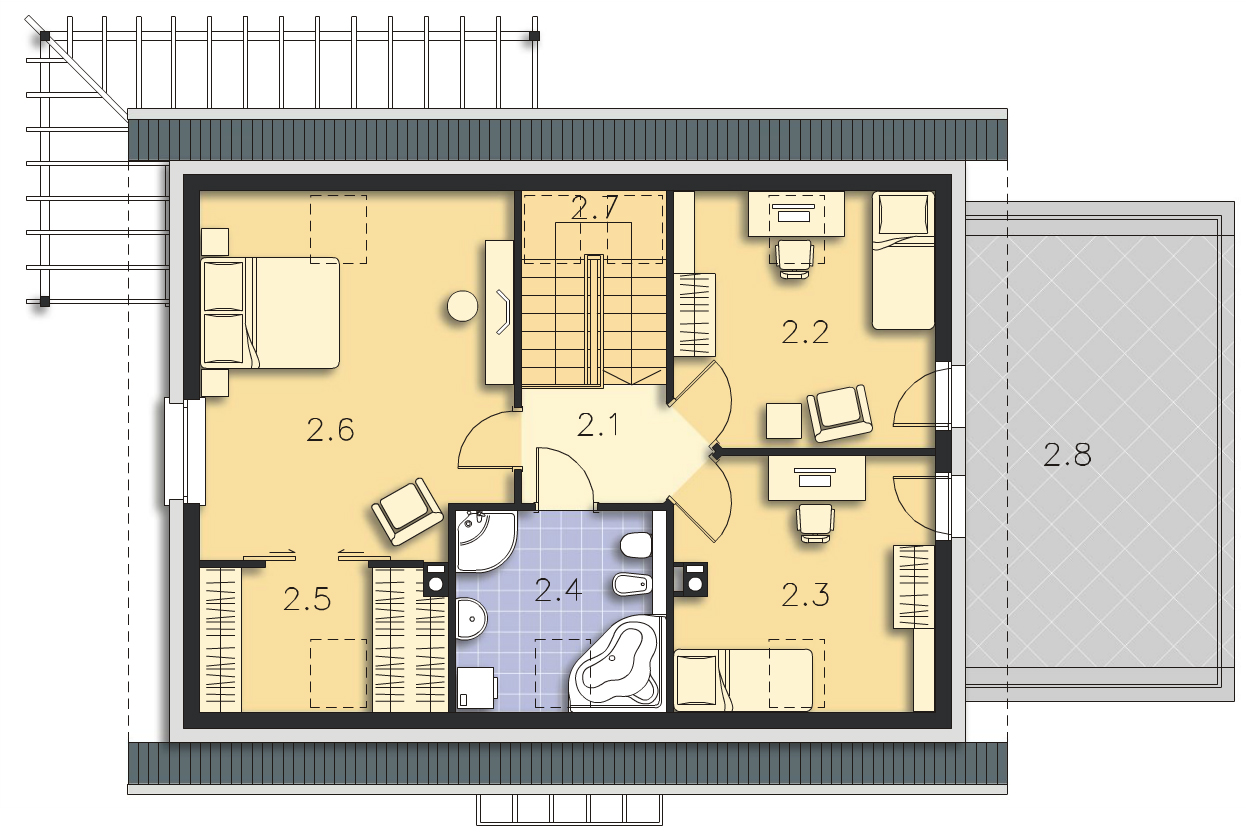

Rzut kondygnacji projektu Vigo III DCP229b - Rzut poddasza

1 korytarz
4,13 m²
2 pokój
10,77 m² (13,85 m²)
3 pokój
10,5 m² (13,58 m²)
4 łazienka
6,42 m² (8,9 m²)
5 garderoba
4,43 m² (7,34 m²)
6 pokój
19,86 m² (23,56 m²)
7 schody
5,72 m²
8 taras
22,85 m²
razem
61,83 m² (77,08 m²)
BEZPŁATNE POZWOLENIE NA ZMIANY Dopasuj projekt do swoich potrzeb
BEZPŁATNE RYSUNKI SZCZEGÓŁOWE Sprawdź dokładne wymiary
DARMOWE KOSZTY BUDOWY Sprawdź przybliżone koszty budowy

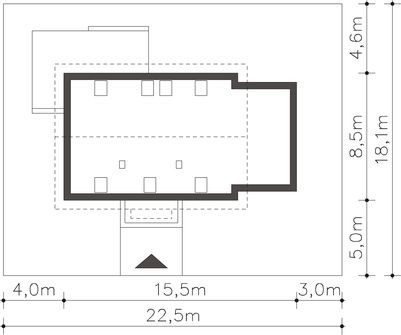

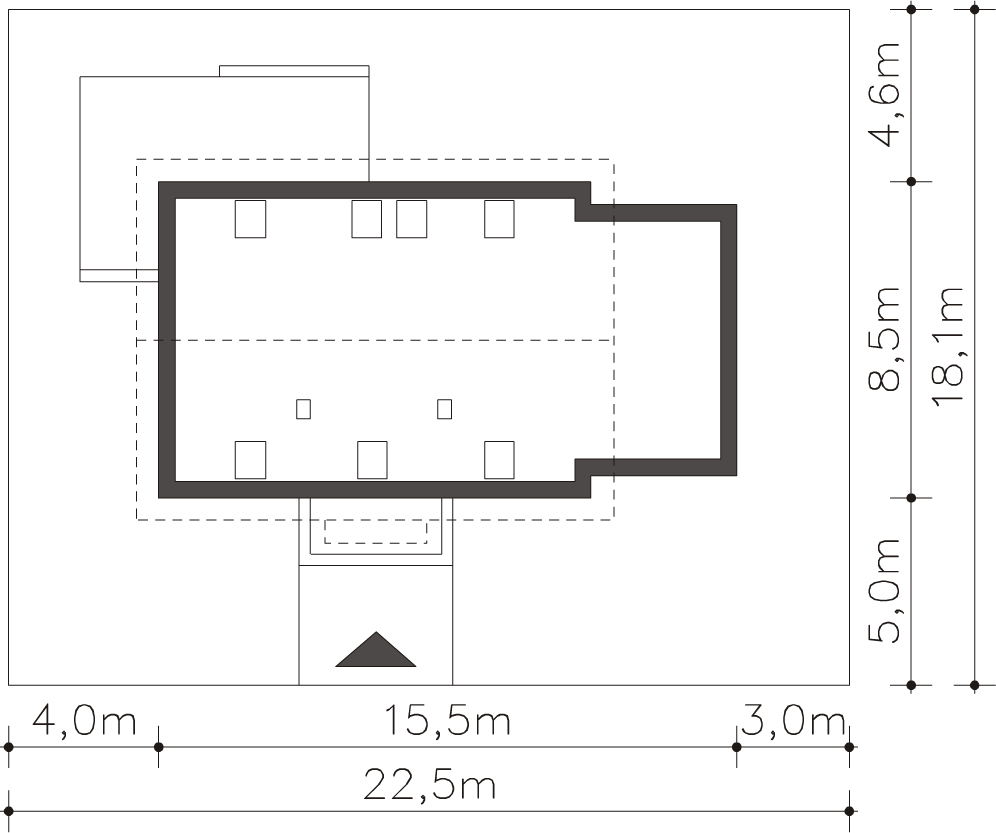

Usytuowanie domu na działce

Usytuowanie projektu Vigo III DCP229b na działce

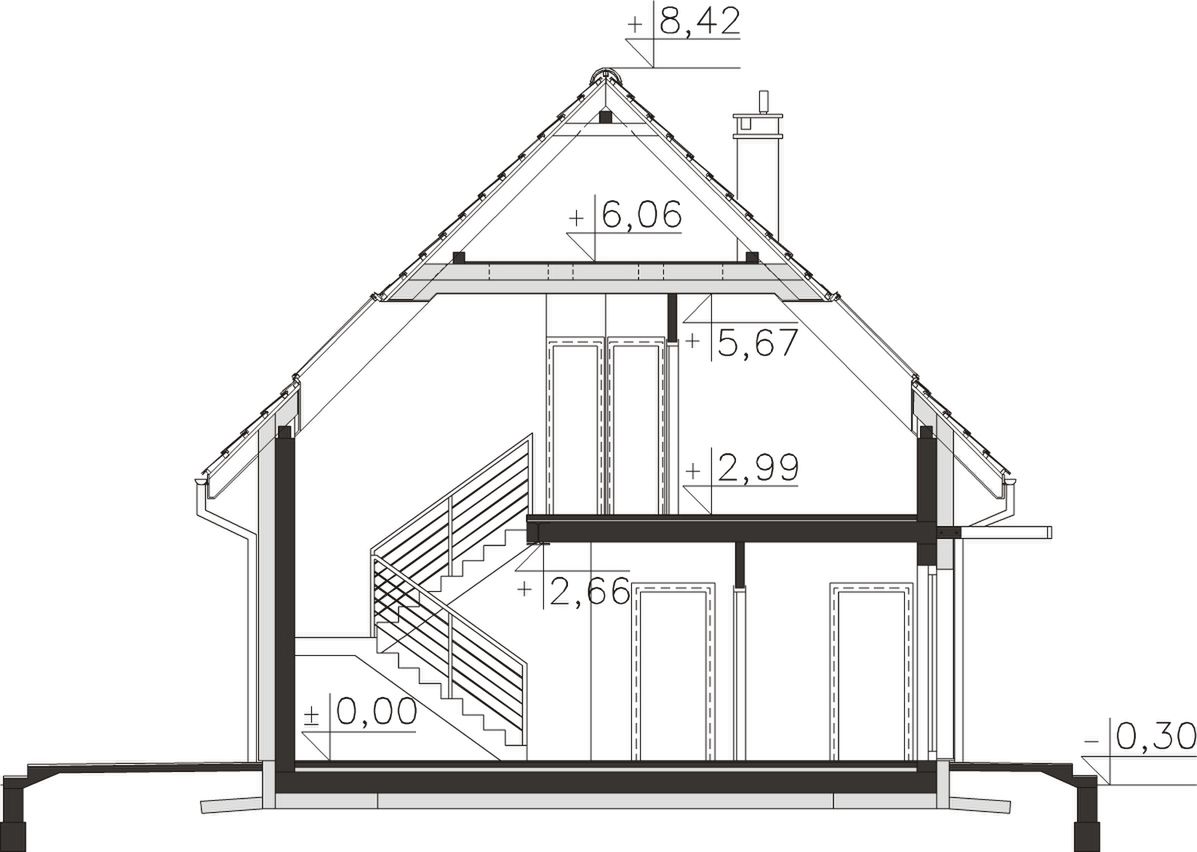

Przekrój pionowy

Przekrój pionowy projektu Vigo III DCP229b
Analiza MPZP/WZSprawdź czy możesz wybudować ten projekt na swojej działce

Koszt budowy domu

Orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji na podstawie kosztorysu: 221 900 zł.

Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Technologia: domu energooszczędnego. Ściany zewnętrzne: Ściana dwuwarstwowa z betonu komórkowego grubości 44 cm o wsp. Uo = 0,124 W/m2K (24 cm bloczek SOLBET OPTIMAL + 20 cm styropian „Termo Organika” o wsp. λ = 0,031 W/m2K ). Fundamenty: Żelbetowa płyta fundamentowa gr. 25cm na warstwie niewysadzinowej z zagęszczonej pospółki i na warstwie izolacji termicznej z twardego nienasiąkliwego styropianu gr. 20 cm. Strop: Żelbetowe gęstożebrowe z pustakami betonowymi lub ceramicznymi. Konstrukcja dachu: Tradycyjna więźba drewniana wykonana metodą ciesielską. Schody: Drewniane. Instalacje: instalacje c.o. z zast. systemów „Purmo” ogrzewanie podłogowe łazienek - elektryczna mata grzejna grzewcza i przygotowania ciepłej wody użytkowej: gazowa z zastosowaniem kotła kondensacyjnego typu Vitodens 200 (Viessmann) lub z zastosowaniem kotła na paliwo stałe Logano S181 (Buderus). Kominy: W technologii Schiedel. Stolarka okienna i drzwiowa: Okna PCV firmy Schüco LivIng o wsp. Uo = 0,6 W/m²K dla szyb i Uo = 0,96-1,0 W/m²K dla ramy, wsp. gn = 0,5. Okna połaciowe firmy „Fakro” - FTT Thermo o wsp. Uo = 0,5 W/m²K dla szyb i Uo = 0,94 W/m²K dla ramy, wsp. gn = 0,62. Drzwi zewnętrzne firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Brama garażowa firmy „Hörmann” o całkowitym wsp. Uo = 1,3 W/m²K. Uwaga! Ten projekt zawiera projekt instalacji rekuperacji!

Rekomendowani producenci

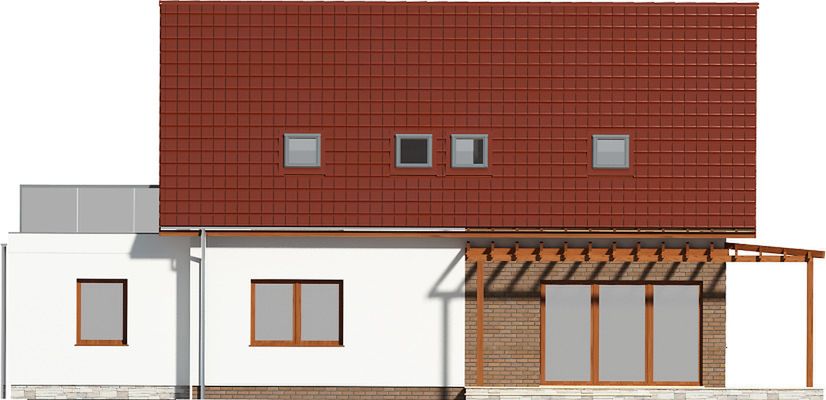

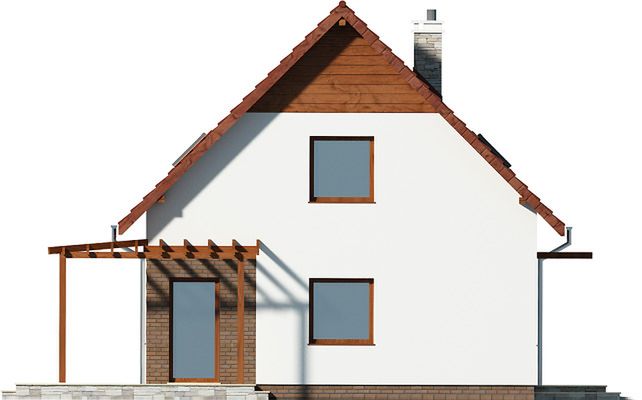

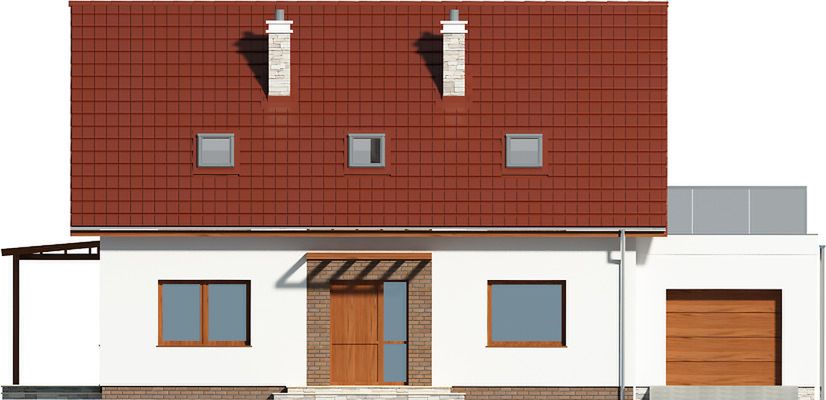

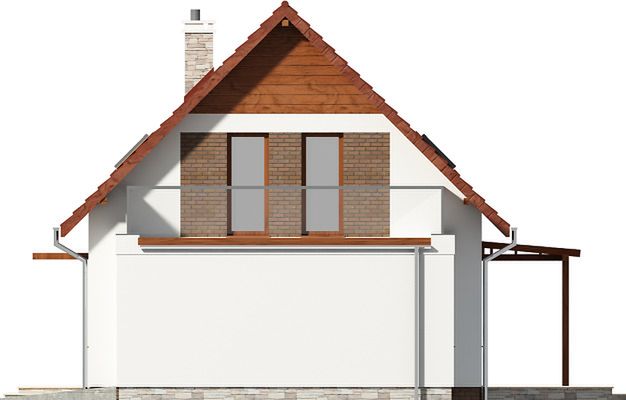

Elewacje

Autor: Lipińscy Domy Biuro Projektowe
