Projekt domu Rafael IV G1 (30 stopni) WRC2708

Dodano!

Projekt domu Rafael IV G1 (30 stopni) WRC2708

Powierzchnia użytkowa:

96,42 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

1

Łazienki + toalety:

2

Min. szer. i dł. działki:

22,3 x 20,70 m

Kąt nachylenia dachu:

30°

Więcej parametrów

Szacunkowy koszt budowy:

na II kwartał 2021

177 000 zł

Promocja kończy się za:

0 00 00 00

3 900 zł

3 120 zł

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

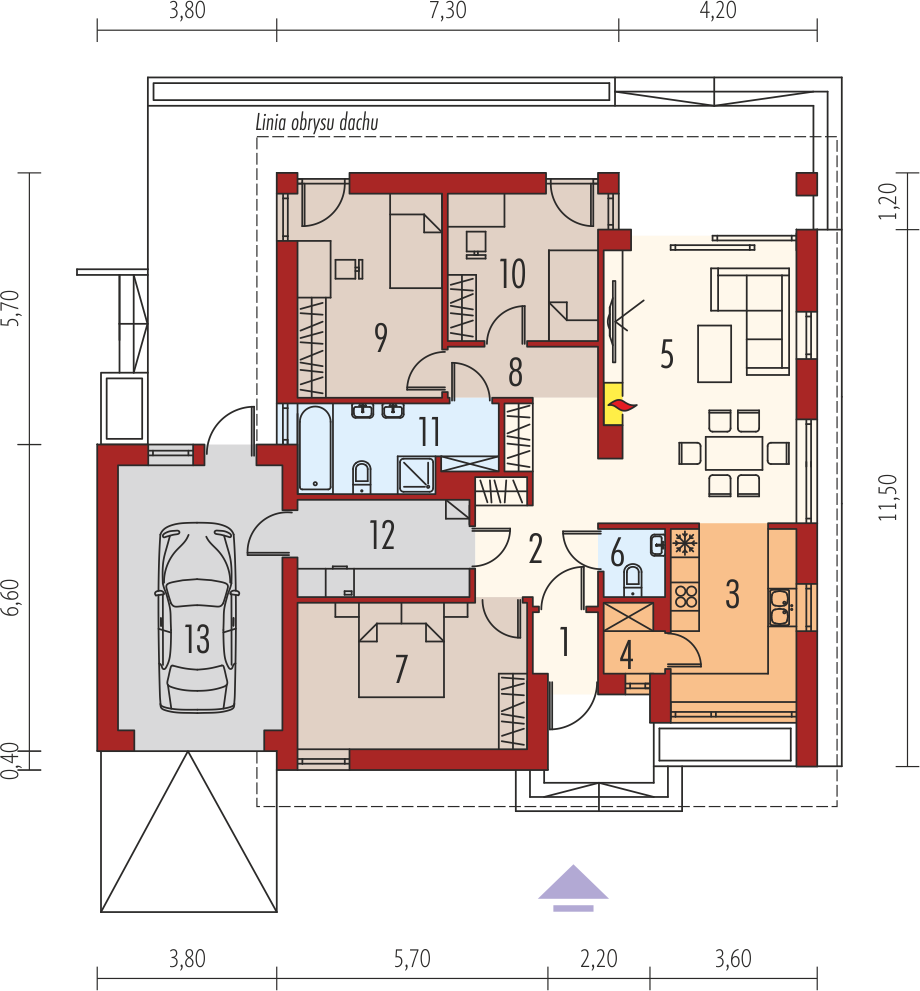

Rzut parteru - 123,52 m²

Rzut parteru projektu Rafael IV G1 (30 stopni)

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 1,74 m²
  • 2. Hall + garderoba 9,44 m²
  • 3. Kuchnia 9,77 m²
  • 4. Spiżarnia 1,75 m²
  • 5. Pokój dzienny 23,24 m²
  • 6. Wc 1,80 m²
  • 7. Pokój 14,90 m²
  • 8. Korytarz 3,53 m²
  • 9. Pokój 13,04 m²
  • 10. Pokój 9,77 m²
  • 11. Łazienka 7,44 m²
  • 12. Kotłownia 7,51 m²
  • 13. Garaż jednostanowiskowy 19,59 m²
  • Razem rzut parteru 123,52 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu Aosta LMB103 WRB1524
Aosta LMB103
Dodano!

Powierzchnia użytkowa: 122,57 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 1

Cena projektu:

3 390 zł

3 090 zł

WT 2021

Zdjęcie 1 projektu Justynian Mały II WRP1499

Powierzchnia użytkowa: 99,70 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 550 zł

Taniej 780 zł

WT 2021

Zdjęcie 1 projektu Rafael IV G1 WRC2551
Rafael IV G1
Dodano!

Powierzchnia użytkowa: 95,84 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 900 zł

3 120 zł

Taniej 780 zł

WT 2021

Zdjęcie 1 projektu Rafael III G1 WRC2036
Rafael III G1
Dodano!

Powierzchnia użytkowa: 95,56 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 900 zł

3 120 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu Mokka 5 WOF1089
Mokka 5
Dodano!

Powierzchnia użytkowa: 104,88 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 290 zł

2 990 zł

Taniej 150 zł

WT 2021

Zdjęcie 1 projektu AJR 03 A1 v01 WOJ1018
AJR 03 A1 v01
Dodano!

Powierzchnia użytkowa: 101,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 000 zł

2 850 zł

Taniej 720 zł

WT 2021

Zdjęcie 1 projektu Erin III G1 WRC2098
Erin III G1
Dodano!

Powierzchnia użytkowa: 91,61 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 600 zł

2 880 zł

Taniej 720 zł

WT 2021

Zdjęcie 1 projektu Erin II G1 WRC2062
Erin II G1
Dodano!

Powierzchnia użytkowa: 86,55 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 600 zł

2 880 zł

Taniej 700 zł

WT 2021

Zdjęcie 1 projektu Dom przy Rubinowej 8 KRK1654

Powierzchnia użytkowa: 115,19 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 490 zł

2 790 zł

Przekroje

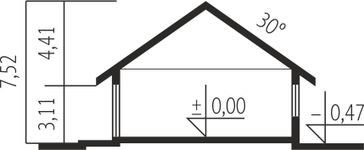

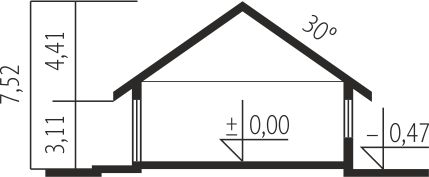

Przekrój pionowy
Przekrój pionowy projektu Rafael IV G1 (30 stopni)

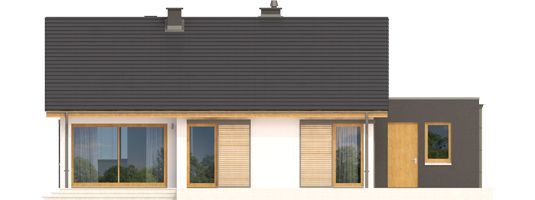

Elewacje

Frontowa
Tylna
Lewa
Prawa

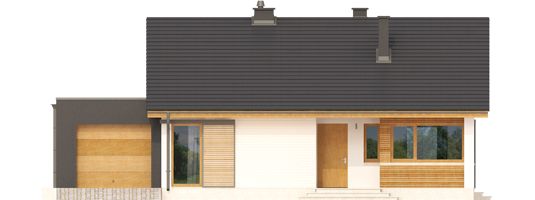

Elewacja frontowa projektu Rafael IV G1 (30 stopni)

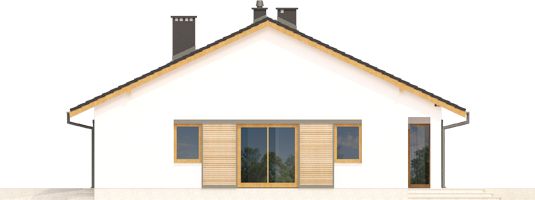

Elewacja tylna projektu Rafael IV G1 (30 stopni)

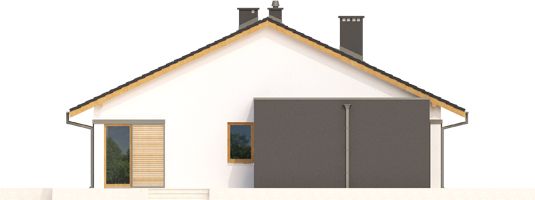

Elewacja lewa projektu Rafael IV G1 (30 stopni)
Elewacja prawa projektu Rafael IV G1 (30 stopni)
Autor: Pracownia Projektowa ARCHIPELAG

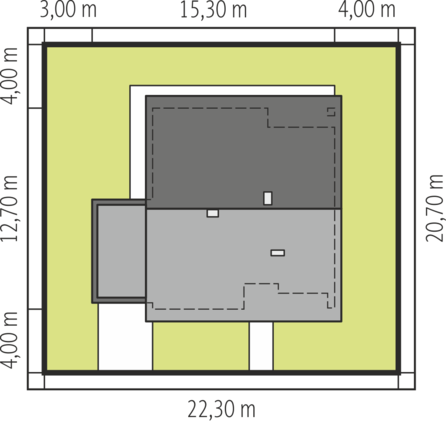

Usytuowanie na działce

Usytuowanie projektu Rafael IV G1 (30 stopni) na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
96,42 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
170,29 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
141,84 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
373 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
203 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,52 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
15,30 m
Cena przy zakupie z projektem
Długość elewacji
12,70 m
Cena przy zakupie z projektem
Min. szerokość działki
22,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,70 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
73,60 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ogrzewanie icon

kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: ławy, bloczki betonowe 24 cm, ocieplenie styropian 15 cm Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H 24 cm, ocieplenie styropian 20 cm. Ściany wewnętrzne: ścianki działowe w systemie suchej zabudowy Rigips 12 cm. Strop: pas dolny wiązara stanowi konstrukcję, sufit podwieszony Rigips, ocieplenie wełna mineralna 30 cm. Dach: wiązary drewniane prefabrykowane, dachówka ceramiczna płaska Bergamo firmy Röben. Ogrzewanie: kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk cienkowarstwowy mineralny w kolorze TO-PA001 z palety firmy Termo Organika. Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann. Otoczenie: płyty tarasowe firmy Libet, system tarasowy ProDeck - deska kompozytowa Terra w kolorze orzech.

Nowy aktualny

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na II kwartał 2021

177 000 zł netto

Prace ziemne i fundamenty

45 000 zł

Kompletna konstrukcja,
strop oraz dach

106 000 zł

Stolarka okienna i drzwiowa

26 000 zł

konsultant
Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

Rafael IV G1 (30 stopni)

Co zawiera projekt domu
Rafael IV G1 (30 stopni)

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys - stan deweloperski

600 zł

Ikona

Bestseller

Kosztorys - stan surowy zamknięty

450 zł

Ikona

Bestseller

Kosztorys - stan surowy otwarty

350 zł

Ikona

Dodatkowy egzemplarz projektu

150 zł

Ikona

Projekt garażu, altany lub budynku gospodarczego

900 zł

1 zł

Cena przy zakupie z projektem

Opis projektu

Rafael IV G1 (30 stopni) to projekt, w którym równowaga energetyczna i ekonomiczna idą w parze z funkcjonalnością i codzienną wygodą. Prosty, oszczędny, komfortowy – idealny dla singla, rodziny z małymi dziećmi lub osób starszych. Jego dużym atutem jest otwarty charakter strefy dziennej oraz przytulny taras, który stanowi naturalne przedłużenie części wypoczynkowej.
