Projekt domu MS-5 KRA3828

Dodano!

Projekt domu MS-5 KRA3828

Powierzchnia użytkowa:

267,60 m²

Pokoje (bez salonu):

6

Stanowiska garażowe:

1

Łazienki + toalety:

4

Min. szer. i dł. działki:

22,2 x 20,50 m

Kąt nachylenia dachu:

45°

Więcej parametrów

Cena projektu:

2 100 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Poradnik nowych technologii i materiałów budowlanych
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 100 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 100 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

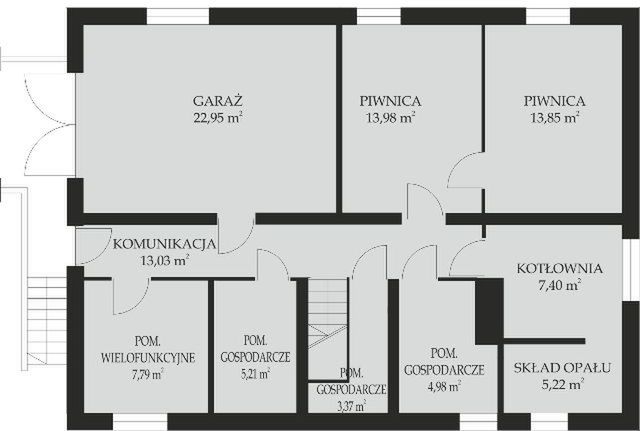

Rzut piwnicy - 97,78 m²

Rzut piwnicy projektu MS-5

Zapytaj, co możesz zmienić

  • 1. Korytarz 13,03 m²
  • 2. Pom. gospodarcze 7,79 m²
  • 3. Pom. gospodarcze 5,21 m²
  • 4. Pom. gospodarcze 3,37 m²
  • 5. Pom. gospodarcze 4,98 m²
  • 6. Pom. gospodarcze 5,22 m²
  • 7. Kotłownia 7,40 m²
  • 8. Piwnica 13,85 m²
  • 9. Piwnica 13,98 m²
  • 10. Garaż jednostanowiskowy 22,95 m²
  • Razem rzut piwnicy 97,78 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

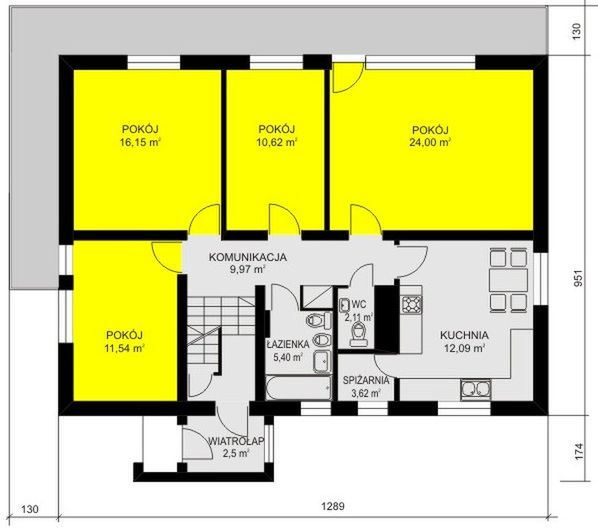

Rzut parteru - 98 m²

Rzut parteru projektu MS-5

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 2,50 m²
  • 2. Korytarz 9,97 m²
  • 3. Łazienka 5,40 m²
  • 4. Wc 2,11 m²
  • 5. Spiżarnia 3,62 m²
  • 6. Kuchnia 12,09 m²
  • 7. Pokój dzienny 24 m²
  • 8. Pokój 10,62 m²
  • 9. Pokój 16,15 m²
  • 10. Pokój 11,54 m²
  • Razem rzut parteru 98 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

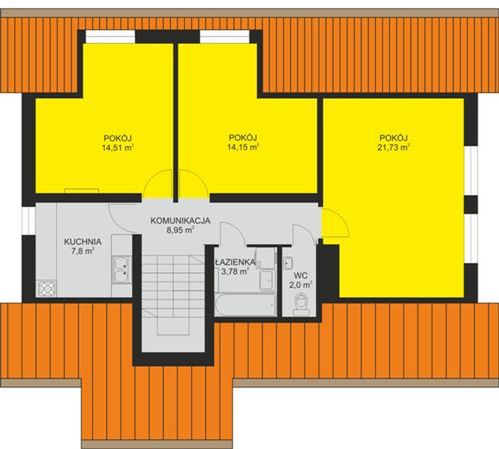

Rzut poddasza - 72,92 m²

Rzut poddasza projektu MS-5

Zapytaj, co możesz zmienić

  • 1. Korytarz 8,95 m²
  • 2. Łazienka 3,78 m²
  • 3. Wc 2 m²
  • 4. Pokój 21,73 m²
  • 5. Pokój 14,15 m²
  • 6. Pokój 14,51 m²
  • 7. Kuchnia 7,80 m²
  • Razem rzut poddasza 72,92 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu TK90D2 WAK1093
TK90D2
Dodano!
272,32 m²
5
2
1

Cena projektu:

5 950 zł

WT 2021

Zdjęcie 1 projektu MS-10 KRA3826
MS-10
Dodano!
216 m²
3
4
0

Cena projektu:

2 400 zł

WT 2021

Zdjęcie 1 projektu Budynek mieszkalno-usługowy BMU-315 SKA1072
315,72 m²
4
3
1

Cena projektu:

11 000 zł

Taniej 500 zł

WT 2021

Zdjęcie 1 projektu Smrek V BBA2435
Smrek V
Dodano!
141,80 m²
3
2
1

PROMOCJA

Cena projektu:

4 540 zł

4 040 zł

WT 2021

Zdjęcie 1 projektu Berkel WOW1011
Berkel
Dodano!
201,03 m²
6
2
1

Cena projektu:

2 900 zł

Taniej 500 zł

WT 2021

Zdjęcie 1 projektu Cyrhla BBA2342
Cyrhla
Dodano!
126 m²
4
2
1

PROMOCJA

Cena projektu:

4 640 zł

4 140 zł

WT 2021

Zdjęcie 1 projektu Senimona 6 KKF1030
Senimona 6
Dodano!
258 m²
6
3
2

Cena projektu:

6 250 zł

Taniej 319 zł

WT 2021

Zdjęcie 1 projektu Pionier 3 2L WRN1480
Pionier 3 2L
Dodano!
262,40 m²
4
2
1

PROMOCJA

Cena projektu:

6 390 zł

6 071 zł

WT 2021

Zdjęcie 1 projektu Jelonek Max - murowana – beton komórkowy KRD2755
164,50 m²
6
2
1

Cena projektu:

4 290 zł

Zobacz więcej podobnych (4766)

Przekroje

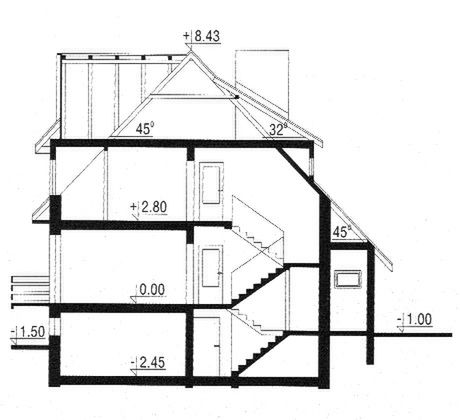

Przekrój pionowy
Przekrój pionowy projektu MS-5

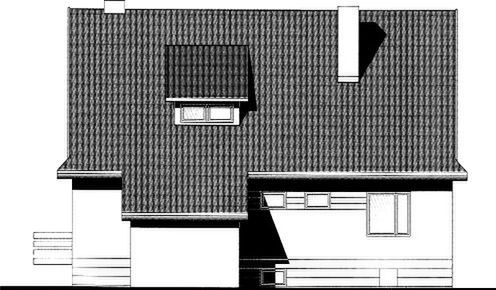

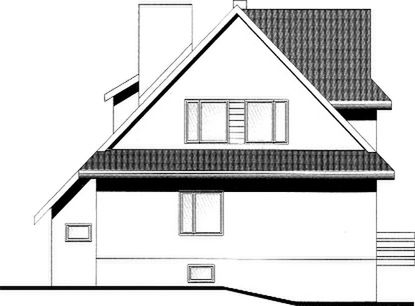

Elewacje

Lewa
Prawa
Elewacja lewa projektu MS-5
Elewacja prawa projektu MS-5
Autor: Agrobisp

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
267,60 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
128,10 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kąt nachylenia dachu
45°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
9,43 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
22,20 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,50 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: gr. 38 cm z pustaków ceramicznych + styropian. Strop: stropy DZ-3 alternatywnie Fert 45 lub płyta żelbetowa monolityczna, nad poddaszem strop drewniany. Schody: żelbetowe. Dach: dwuspadowy o kacie nachylenia 45 stopni kryty blachą profilowaną lub dachówką ceramiczną. Poziom kalenicy: 9,43 od terenu. Dodatkowe informacje: W poziomie piwnic garaż, pomieszczenia gospodarcze i kotłownia ze składem opału z oddzielnym wejściem..

MS-5

Co zawiera projekt domu
MS-5?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

100% rabatu na Dedykowany Projekt ogrzewania podczerwienią

1 338 zł

0 zł

Cena przy zakupie z projektem

Opis projektu

Budynek jednorodzinny z funkcją letniskową, parterowy z poddaszem mieszkalnym, całkowicie podpiwniczony. Program - 4 pokoje z kuchnią + 3 pokoje z kuchnią. W poziomie piwnic garaż, pomieszczenia gospodarcze i kotłownia ze składem opału z oddzielnym wejściem.

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Firmy budowlane z Twojej okolicy

tlo producenta

Building Companion

Sprawdź wolne terminy na budowę domu

Nowoczesne ogrzewanie podłogowe

tlo producenta

Heat Decor

Poznaj produkty i ofertę montażu
Przejdź do Strefy Marek

Społeczność projektu domu MS-5 w budowie

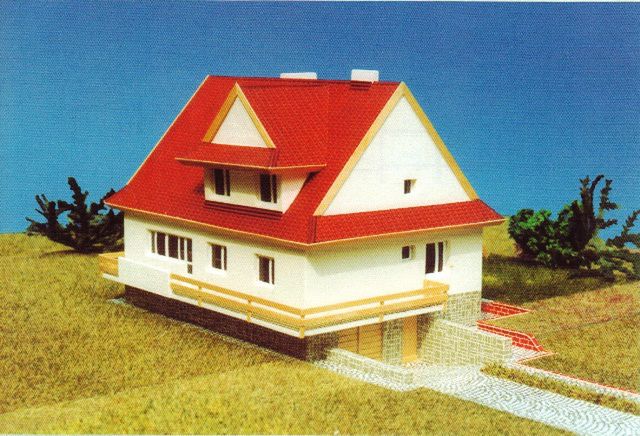

Zdjęcie 1 projektu MS-5 KRA3828
