Projekt domu Madison DCB147 WOB1745

Projekt domu Madison DCB147 WOB1745

Powierzchnia użytkowa:

108,02 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

23,3 x 20,20 m

Kąt nachylenia dachu:

Koszt budowy:

175 000 zł

Więcej parametrów

Cena projektu:

3 670 zł

Czas realizacji zamówienia projektu jest wydłużony. Zapytaj o szczegóły swojego doradcę.

Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne i kupony rabatowe
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

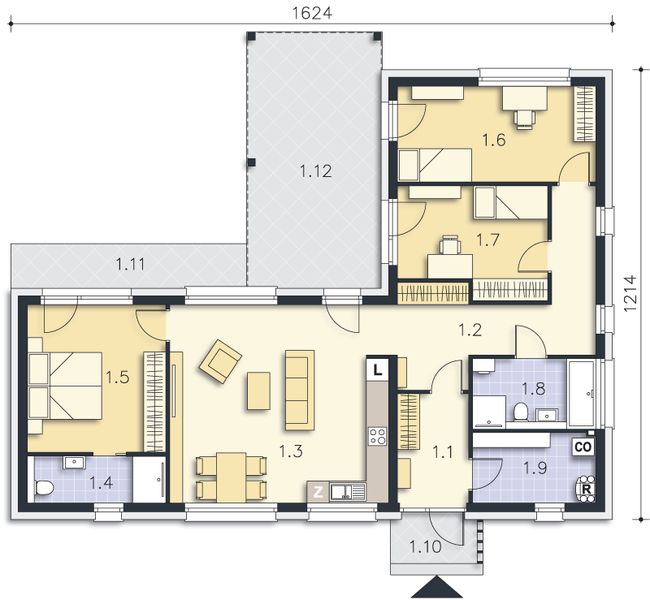

Rzut parteru

Rzut parteru projektu Madison DCB147
  • 1. Wiatrołap 5,57 m²
  • 2. Korytarz 14,22 m²
  • 3. Pokój dzienny + kuchnia 31,38 m²
  • 4. Łazienka 4,63 m²
  • 5. Pokój 14,77 m²
  • 6. Pokój 13,72 m²
  • 7. Pokój 11,27 m²
  • 8. Łazienka 6,24 m²
  • 9. Kotłownia 6,22 m²
  • 10. Podest (3 m²)
  • 11. Taras (7,65 m²)
  • 12. Taras (25,13 m²)
  • Razem rzut parteru 108,02 m²
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
108,02 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
138,15 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
108,02 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
522 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
4,35 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
23,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
20,20 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
69,90 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
26,83 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

c.o. podłogowe + c.w.u. - kocioł gazowy, c.w.u - kolektory słoneczne

Wentylacja icon

rekuperacja

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty - płyta fundamentowa. Ściany zewnętrzne - Bloczek betonu komórkowego 24 cm + styropian 20 cm. Dach - stropodach gęstożebrowy, pokrycie: papa termozgrzewalna. Ogrzewanie - c.o. podłogowe + c.w.u. - kocioł gazowy, c.w.u - kolektory słoneczne. Wentylacja - rekuperacja.

Koszt budowy domu

Całkowity koszt budowy domu
175 000 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Madison DCB147

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

Extradodatki w prezencie

Zdjęcie 1 projektu Madison DCB147 WOB1745

Projekt domu Madison DCB147, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Projekty architektury ogrodowej

    gratis!
  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Poradnik “Jak urządzić ogród?”

    gratis!
  • Materiały promocyjne i kupony rabatowe

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

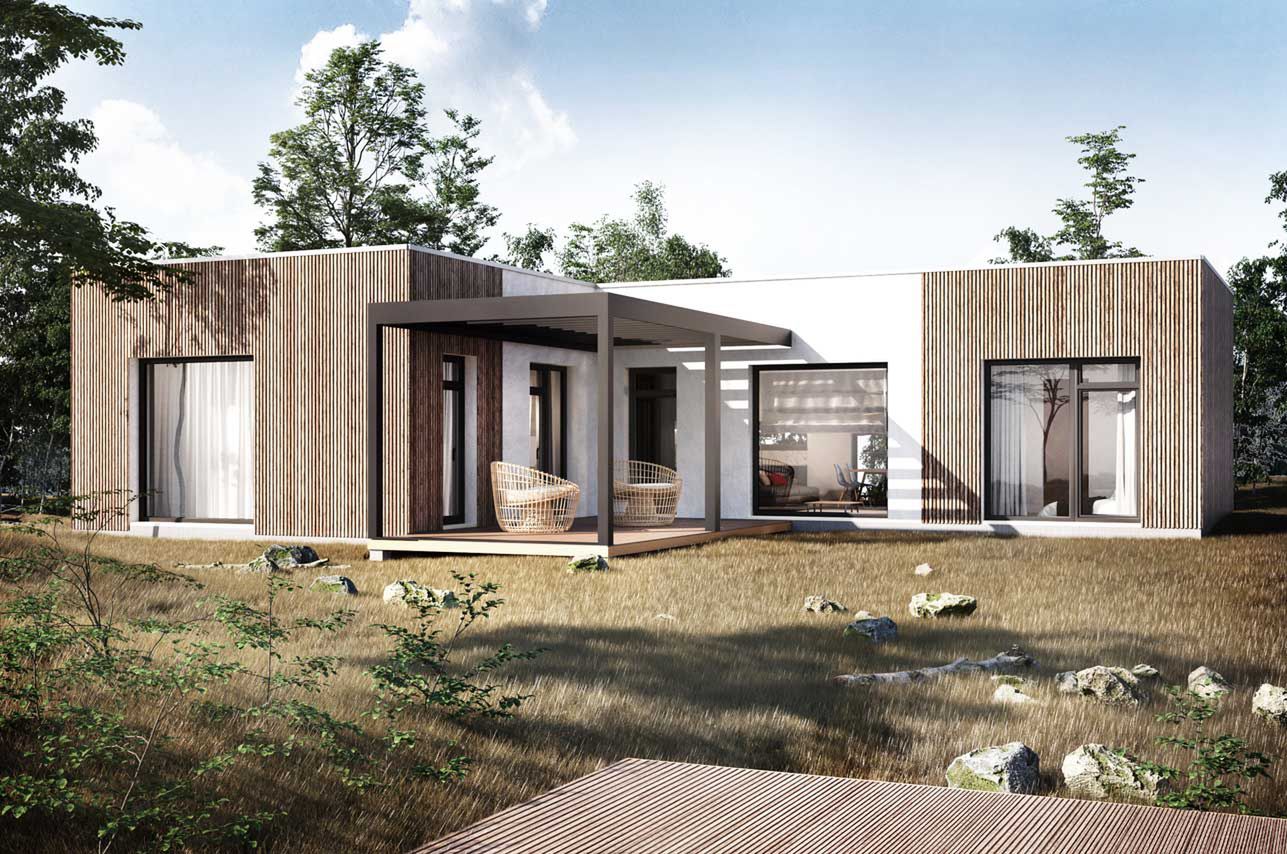

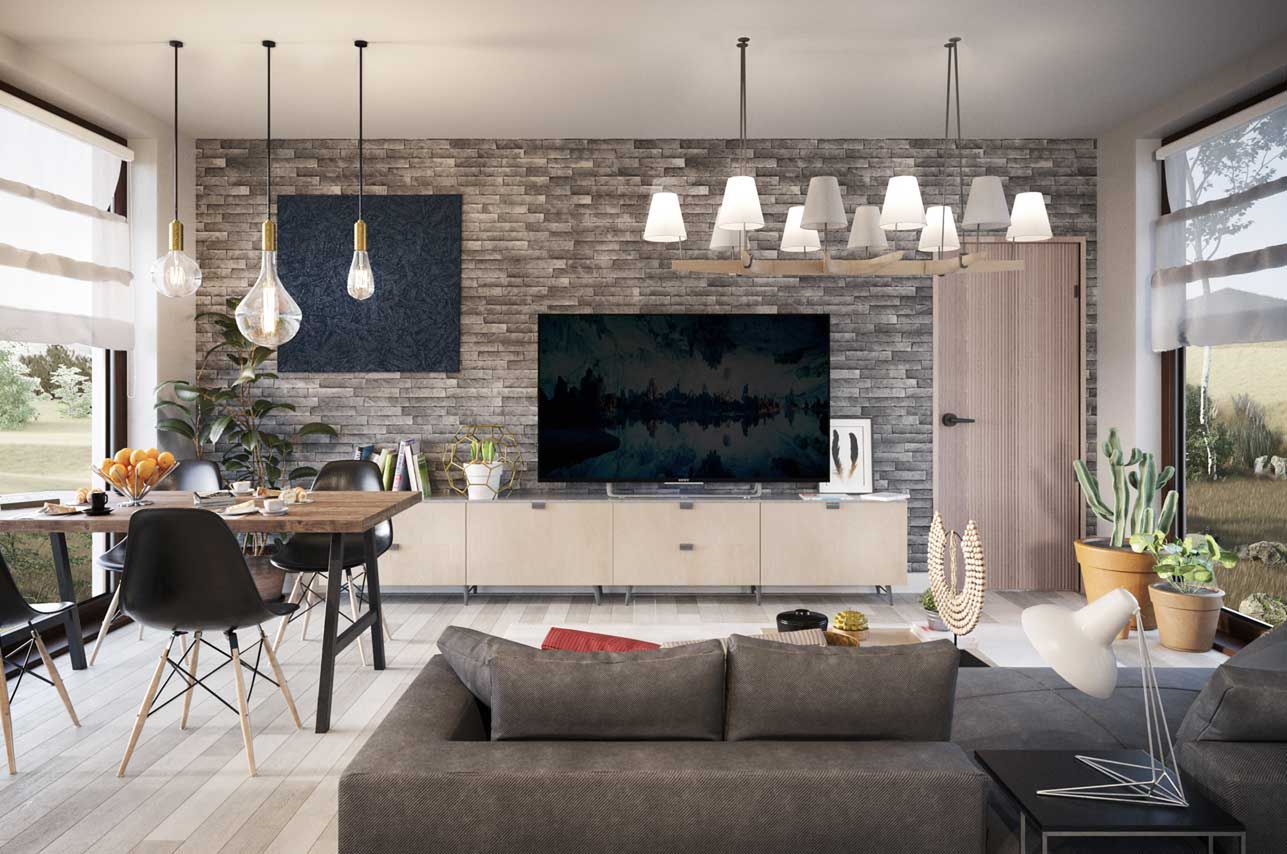

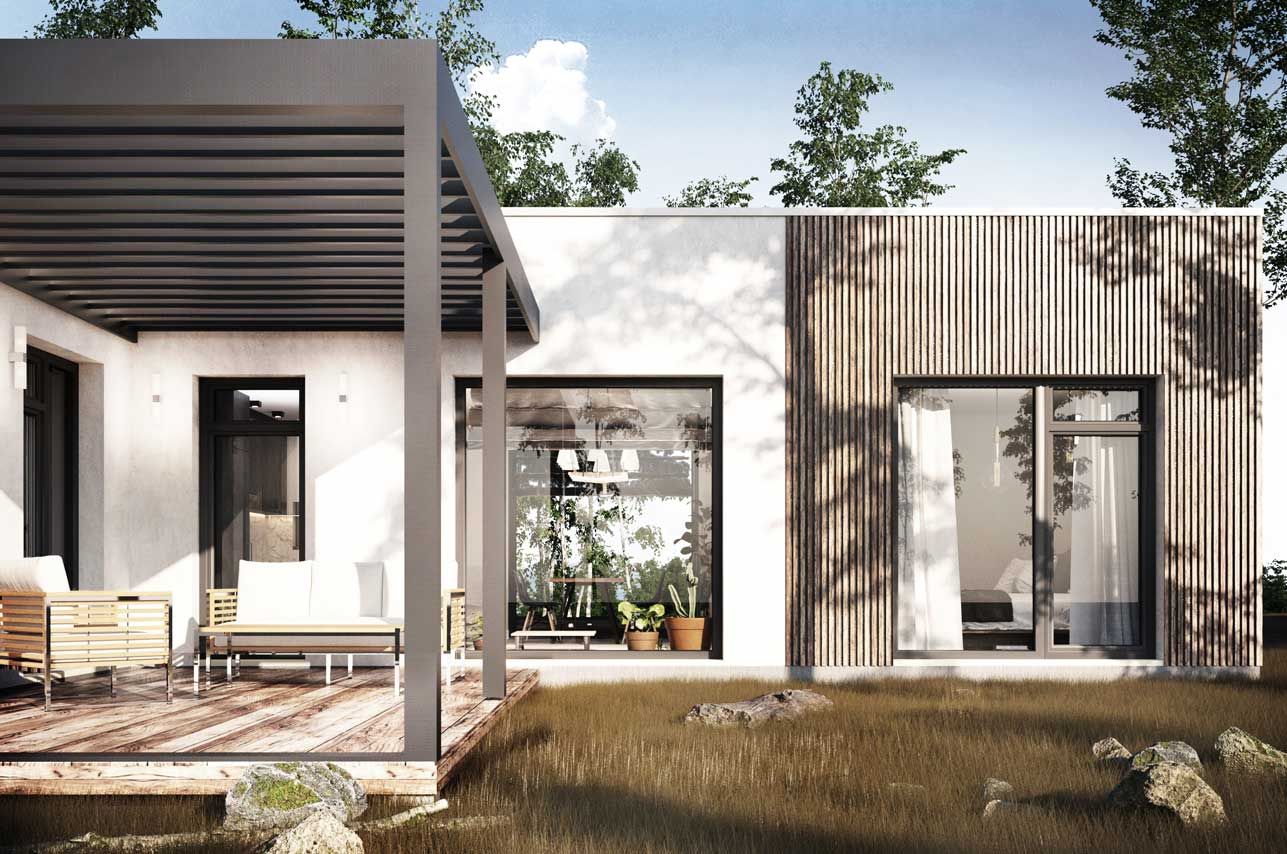

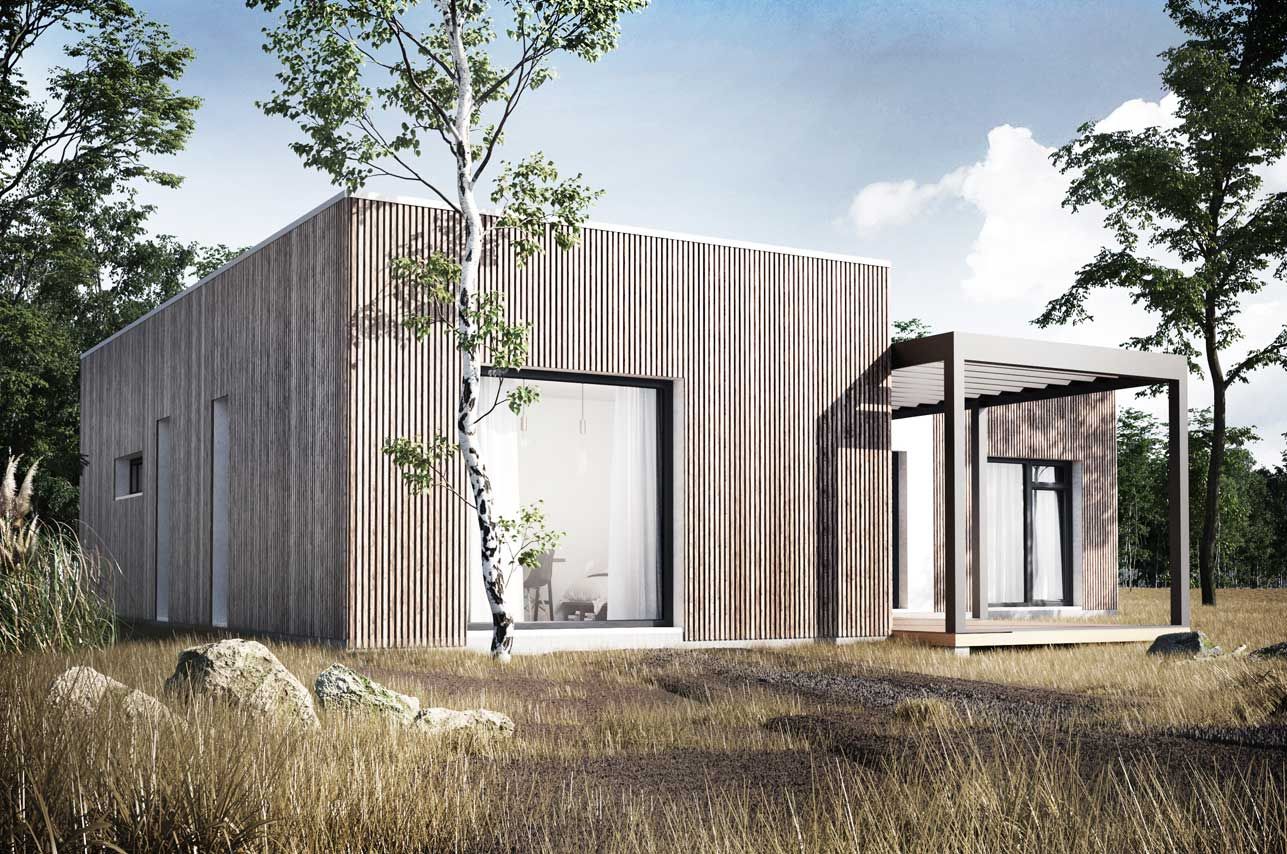

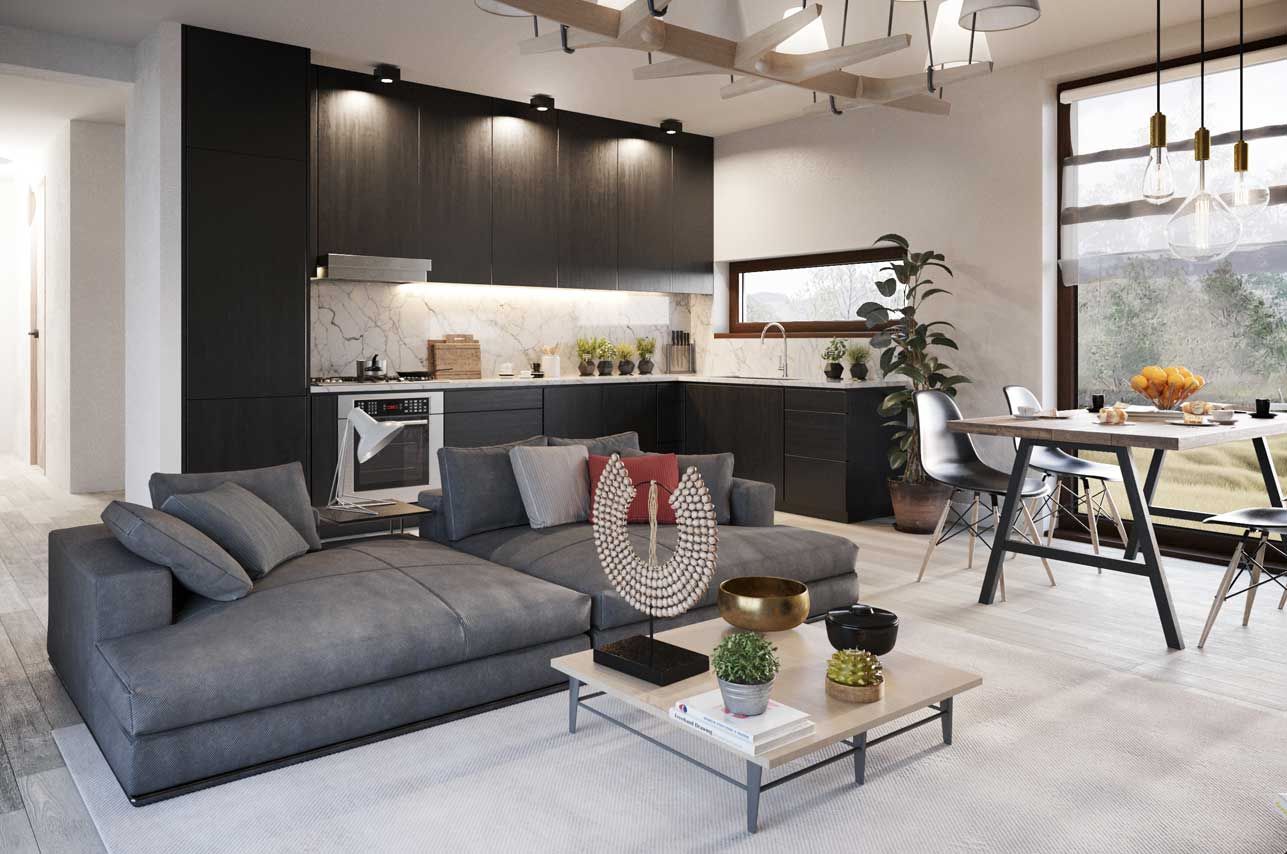

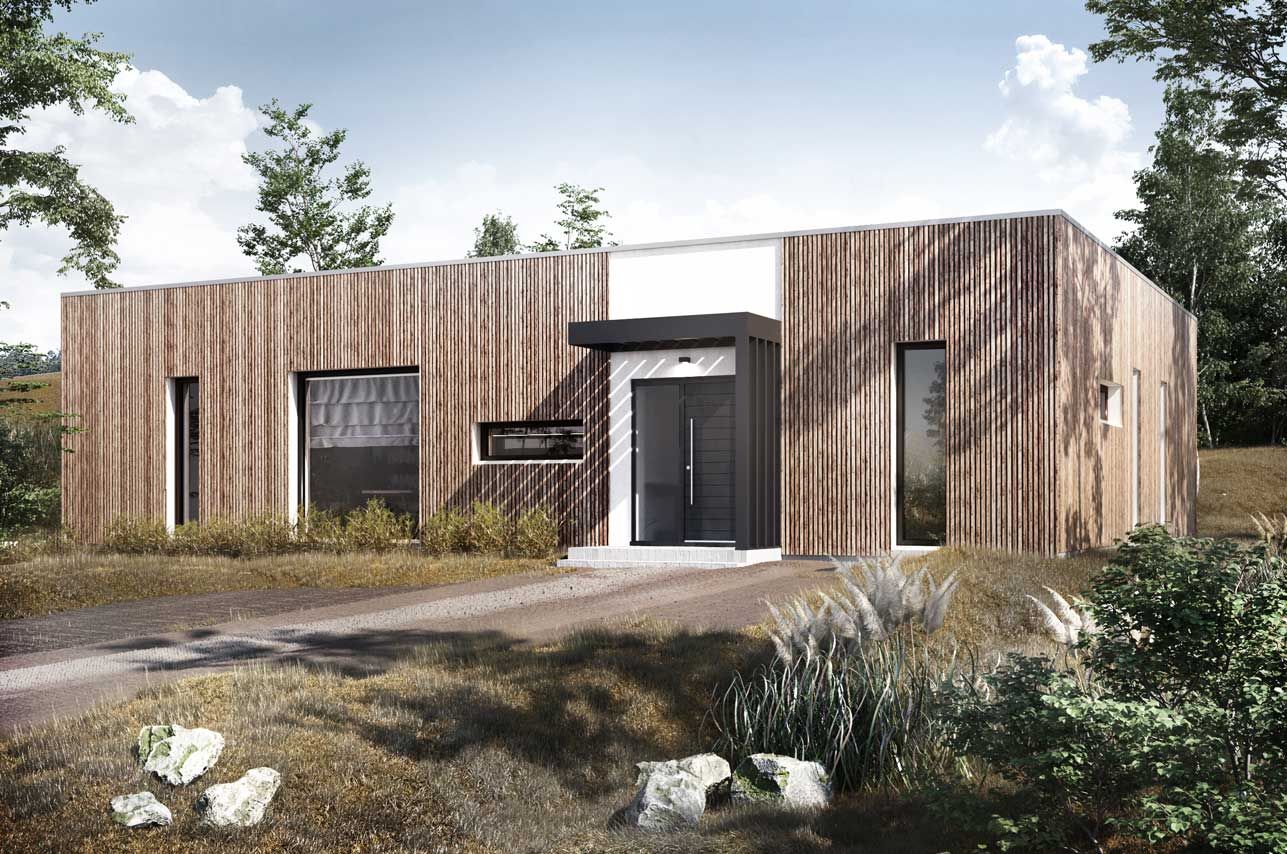

Oryginalny, parterowy dom z płaskim dachem, nowoczesny w formie i w układzie funkcjonalnym. Jest to doskonała propozycja na działki z dużym potencjałem. Przeszklenia są zachwycające i tworzą niepowtarzalny klimat domu. Pokój dzienny stanowi jednoprzestrzenną całość z kuchnią i jadalnią. Oświetlony na przestrzał stanowi serce domu. Stąd jest wejście do apartamentu rodziców z prywatną łazienką. Dwie sypialnie dzieciaków z łazienka są w naprzeciwległej części domu. Jest tu również duże popieszczenie gospodarcze. Rzut domu w kształcie litery L wytwarza atrium wewnętrzne, przekryte pergolą. W okresie letnim jest to bardzo użytkowa i magiczna przestrzeń. Dom jest niewielki powierzchniowo, ale bardzo reprezentacyjny, idalny dla ludzi patrzących w przyszłość. Zastosowano tu ogrzewanie gazowe, instalacje solarną i rekuperacje.

Czytaj więcej

Usytuowanie na działce

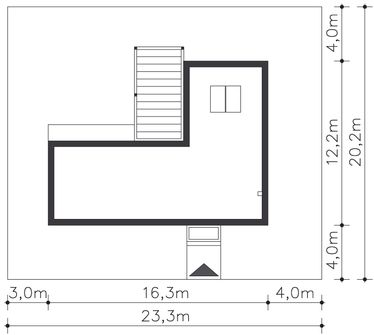

Usytuowanie projektu Madison DCB147 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

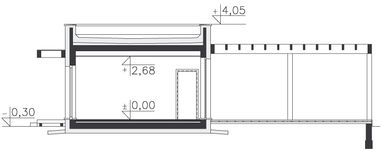

Przekrój pionowy
Przekrój pionowy projektu Madison DCB147

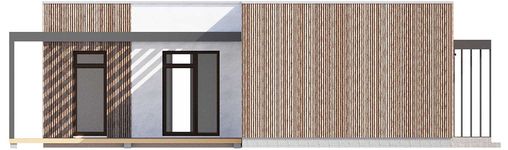

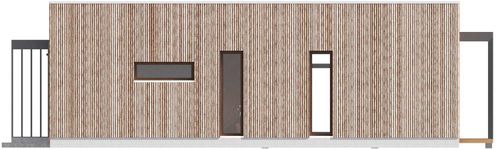

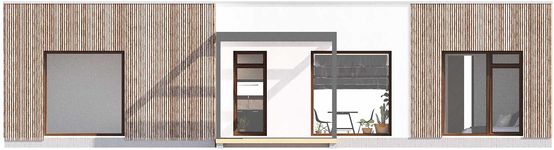

Elewacje

Frontowa
Tylna
Lewa
Prawa

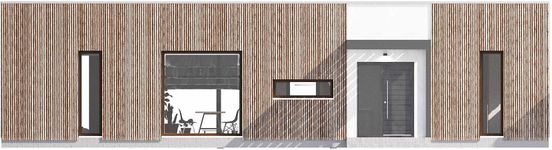

Elewacja frontowa projektu Madison DCB147
Elewacja tylna projektu Madison DCB147
Elewacja lewa projektu Madison DCB147
Elewacja prawa projektu Madison DCB147
Autor: Lipińscy Domy Biuro Projektowe
