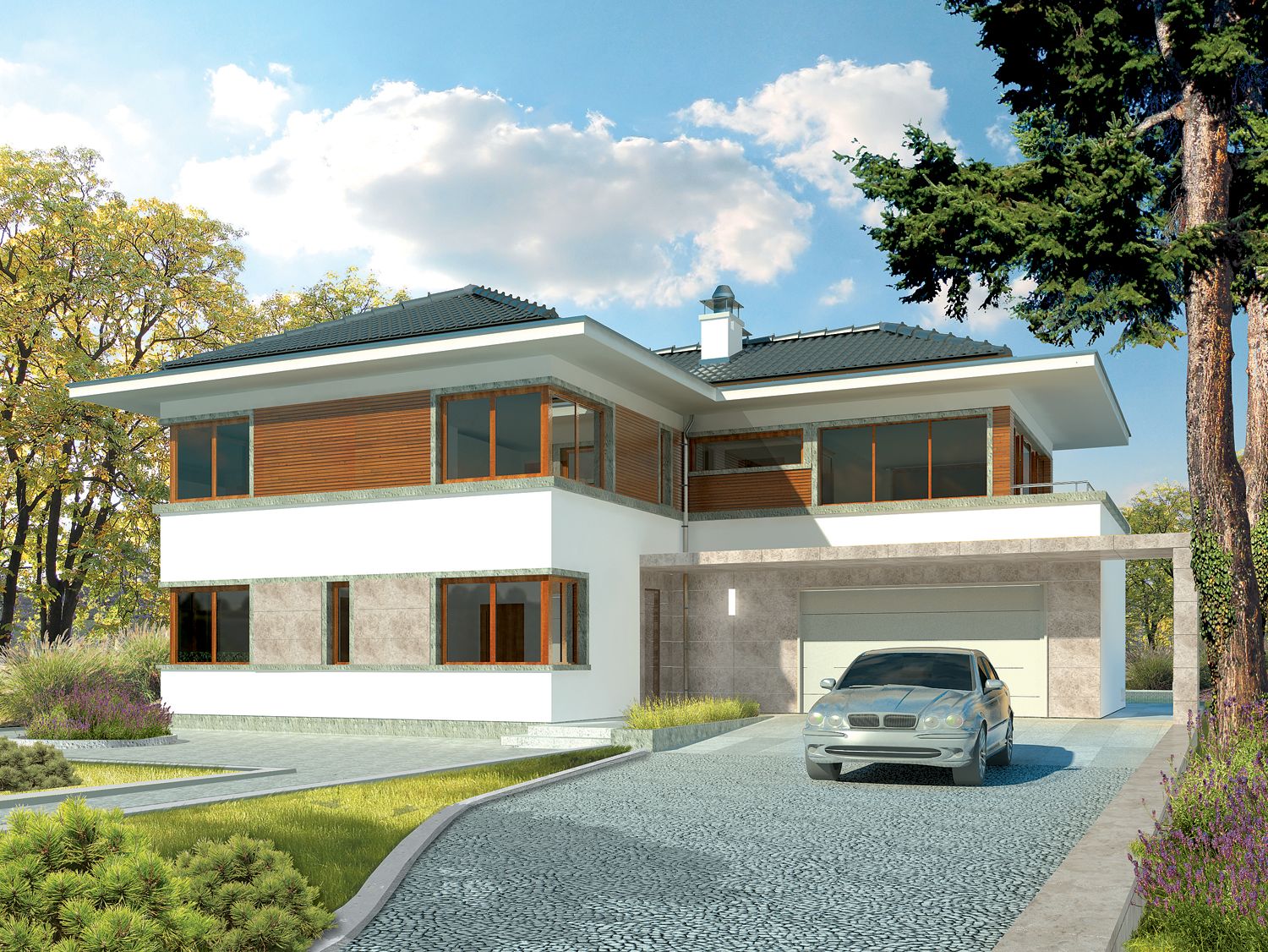

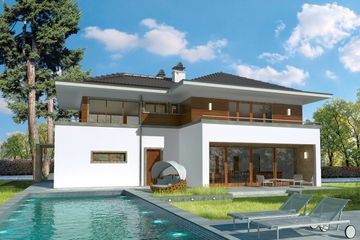

Projekt domu Leonardo G2

Odbicie lustrzane

taniej 500 zł

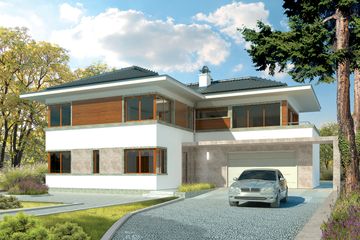

Projekt domu Leonardo G2

Specyfikacja projektu:

  • Kod projektu:

    WRC1850

  • Powierzchnia użytkowa:

    216,34 m²

  • Pokoje (bez salonu):

    6

    Łazienki + toalety:

    3

  • Stanowiska garażowe:

    2

  • Min. długość działki:

    22,30 m

    Min. szerokość działki:

    24,30 m

  • Koszt budowy (stan surowy zamknięty):

    521 840 zł

Cena projektu: 6 300 zł 5 800 zł

Oferta ważna do 20.08.2020 r.

icon Extra dodatki o wartości 3349 zł icon
  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny Poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
  • Poradnik "Jak budować dom" - wersja elektroniczna
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Projekt, wraz ze wszystkimi dodatkami, za darmo dostarczy Ci Poczta Polska. Możesz wybrać dostawę Kurierem DPD - jej koszt uzależniony jest od wybranego sposobu płatności.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

Odbicie lustrzane
Rzut parteru
Rzut 1 piętra

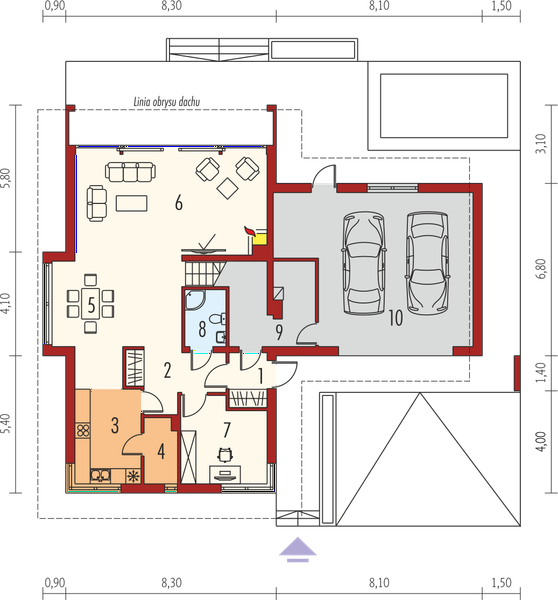

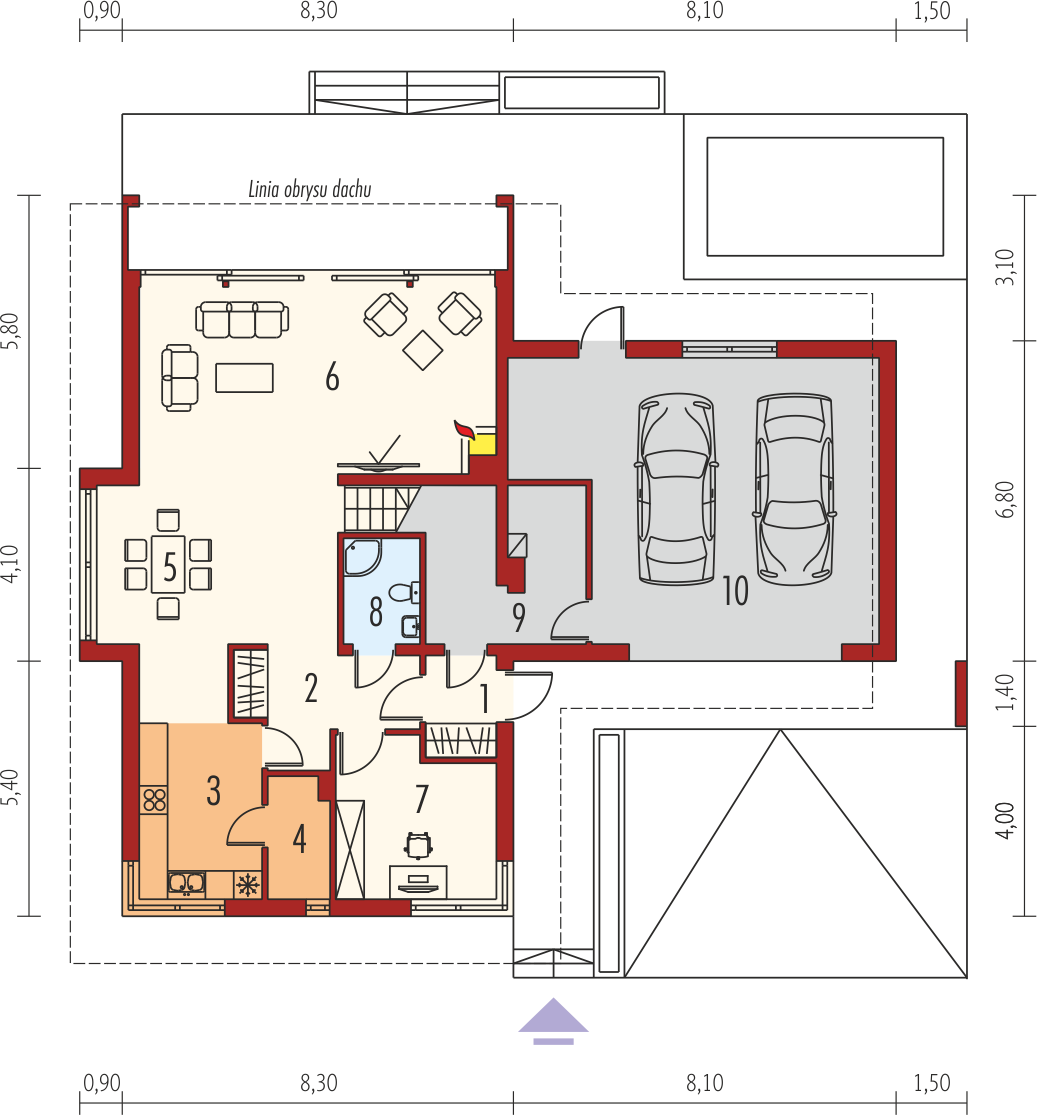

Rzut parteru projektu Leonardo G2
Odbicie lustrzane
  • 1. Wiatrołap 3,15 m2
  • 2. Hall 17,48 m2
  • 3. Kuchnia 12,66 m2
  • 4. Spiżarnia 3,21 m2
  • 5. Jadalnia 12,74 m2
  • 6. Pokój dzienny 29,48 m2
  • 7. Pokój 10,70 m2
  • 8. Łazienka 3,53 m2
  • 9. Kotłownia 7,29 m2
  • 10. Garaż dwustanowiskowy 40,64 m2
  • Razem 140,88 m2

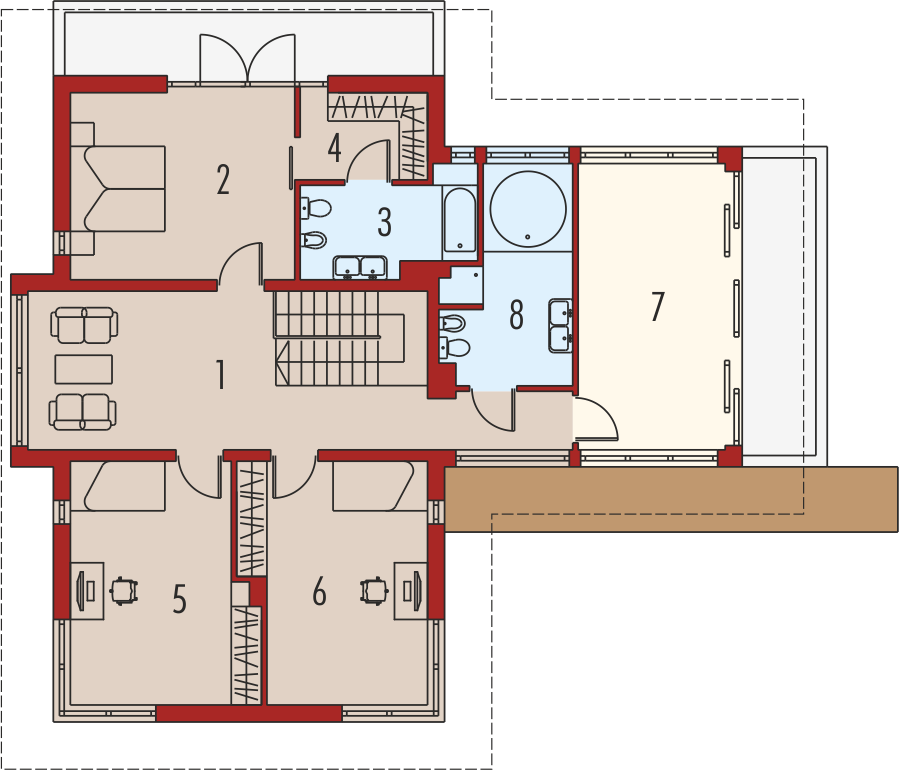

Rzut 1 piętra projektu Leonardo G2
Odbicie lustrzane
  • 1. Pokój 25,67 m2
  • 2. Pokój 18,60 m2
  • 3. Łazienka 6,90 m2
  • 4. Garderoba 4,87 m2
  • 5. Pokój 18,90 m2
  • 6. Pokój 18,86 m2
  • 7. Pokój 18,64 m2
  • 8. Łazienka 10,95 m2
  • Razem 123,39 m2

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
216,34 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
199,21 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
326,15 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura netto
843 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
228 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
22 °
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,75 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
18,80 m
Cena przy zakupie z projektem
Długość elewacji
15,30 m
Cena przy zakupie z projektem
Min. szerokość działki
24,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
22,30 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
86,50 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
34 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

kocioł gazowy, rozprowadzenie ciepła: grzejniki

Wentylacja icon

grawitacyjna

Ściany zewnętrzne: murowane,. Strop: gęstożebrowy. Dach: konstrukcja drewniana, dachówka ceramiczna lub cementowa. Więźba dachowa dostępna również w systemie prefabrykacji drewnianej.. Inne: schody wewnętrzne drewniane. Ogrzewanie: kocioł gazowy, rozprowadzenie ciepła: grzejniki. Wentylacja: grawitacyjna. Elewacje: tynk mineralny, okładzina drewniana i kamienna. Stolarka: drewniana lub PCV. Inne: System tarasowy ProDeck - deska kompozytowa Terra w kolorze platyna.

Koszt budowy domu

Całkowity koszt budowy domu
521 840 zł
  • Stan zerowy

    15-35%

  • Stan surowy otwarty

    50-70%

  • Stan surowy zamknięty

    10-15%

15-35%

Stan zerowy
Szacunkowe koszty obejmujące prace ziemne, materiały oraz robociznę związaną z budową fundamentów/piwnic.

50-70%

Stan surowy otwarty
Szacunkowe koszty obejmujące budowę elementów nośnych, jak ściany oraz słupy, a także konstrukcji dachu wraz z pokryciem.

10-15%

Stan surowy zamknięty
Szacunkowe koszty zawierające prace wykonywane w ramach stanu surowego otwartego powiększone o montaż drzwi, okien oraz ewentualnych bram garażowych.

Koszty budowy domu Leonardo G2

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

W cenie otrzymasz

Zdjęcie 1 projektu Leonardo G2 WRC1850

Projekt domu Leonardo G2, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extra dodatki w prezencie

  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Projekt architektury ogrodowej

    gratis!
  • Praktyczny poradnik "Jak urządzić ogród"

    gratis!
  • Teczka na dokumenty budowlane

    gratis!
  • Poradnik "Jak budować dom" - wersja elektroniczna

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Kominek z płaszczem wodnym 200 zł icon

Kominek z płaszczem wodnym znacznie efektywniej spożytkuje ciepło uzyskiwane podczas spalania drewna niż zwykły wkład kominkowy.

Dlaczego warto zastosować w domu takie rozwiązanie?

  • obniża koszty ogrzewania
  • może być głównym lub uzupełniającym źródłem ciepła w domu
  • ogrzewa nie tylko dom, ale też wodę użytkową
  • bardziej efektywny niż inne wkłady kominkowe

Wypełniony wodą płaszcz wodny przejmuje ciepło z paleniska i wytwarzających się gorących spalin, po czym przekazuje tę energię do centralnej instalacji grzewczej (grzejników ściennych lub wodnego ogrzewania podłogowego).

Uwaga! Zastosowanie tego systemu może wymagać zmian na etapie adaptacji projektu.

Icon Dodatkowy egzemplarz projektu 150 zł icon

Oprócz czterech egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego, piątego egzemplarza.

Niejednokrotnie po złożeniu projektu do urzędu (wszystkich czterech egzemplarzy) pojawia się potrzeba ponownego wglądu do dokumentacji.

Dodatkowy egzemplarz projektu posłuży:

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy
Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.

Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.

Dodatkowy egzemplarz stanowi dokumentację poglądową i nie może być wykorzystany do celów urzędowych.

Icon Instalacja solarna 200 zł icon

Projekt instalacji solarnej, która pozyskuje energię słoneczną i przekazuje ją do odbiorników ciepła. W domu jednorodzinnym stanowi wspomaganie procesu przygotowania ciepłej wody użytkowej. Energia wykorzystywana jest do podgrzania wody zgromadzonej w zasobniku.


Kolektory słoneczne

Kolektory słoneczne współpracujące z tradycyjnymi kotłami grzewczymi są najczęściej stosowanym układem. Ciepło, które pozyskujemy z instalacji solarnej wykorzystuje się do podgrzania ciepłej wody użytkowej (c.w.u.), wody w basenie oraz wspomagania ogrzewania pomieszczeń. Stosowane kolektory płaskie oraz rurowe kolektory próżniowe montowane są na intensywnie nasłonecznionej, czyli w polskich warunkach, południowej połaci dachu, południowej pionowej ścianie budynku, balkonie, czasem również oddzielnym miejscu w pobliżu domu. W naszym klimacie kolektory najlepiej pracują w nachyleniu 30° w porze letniej oraz 60° zimą. Jeśli kolektor ma być używany przez cały rok, najkorzystniej jest zamontować solary pod kątem 45% i wykonać tzw. instalację dualną, czyli układ solarny współpracujący z kotłem lub pompą ciepła. W Polsce kolektory słoneczne są w stanie pokryć około 60% rocznego zapotrzebowania domu jednorodzinnego na energię cieplną, jeżeli budynek zostanie właściwie zbudowany, tzn. z zachowaniem wszystkich wyznaczników dla budownictwa energooszczędnego.

Projekt instalacji solarnej zawiera:

  • opis techniczny
  • obliczenia i wytyczne branżowe
  • wykaz elementów systemu
  • wytyczne montażowe
  • rysunki i schematy instalacji: rzuty kondygnacji i dachu
  • usytuowanie kolektorów słonecznych
  • trasy zasilania i powrotu
  • wytyczne dotyczące eksploatacji instalacji

Korzyści:

  • niższe rachunki za energię
  • oszczędności z tytułu kosztów przygotowania ciepłej wody użytkowej i ogrzewania domu – nawet do 70%
  • prosta integracja z pozostałą częścią instalacji
  • ochrona środowiska
  • niezależność w przypadku przerw w dostawie energii

Icon Wentylacja mechaniczna z rekuperacją 550 zł icon

Wentylacja mechaniczna z odzyskiem ciepła minimalizuje straty energii w budynku z tytułu wentylacji oraz utrzymuje optymalny klimat w pomieszczeniach. Dokumentacja obejmuje projekt systemu wentylacji mechanicznej budynku, a także materiały informacyjne na temat rekuperacji.


Oszczędności już na etapie projektowania

Decyzja o zastosowaniu wentylacji z odzyskiem ciepła na etapie planowania budowy pozwala zaoszczędzić czas i pieniądze. Jeśli wybierzemy projekt domu z wentylacją uwzględniającą podłączenie do rekuperatora to nie będziemy musieli murować kominów, zaoszczędzimy również na kosztach materiałów budowlanych. Warto również na etapie projektowania zastanowić się, gdzie umieścić centralę wentylacyjną, a gdzie czerpnię i wyrzutnię powietrza.


Projekt instalacji wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła zawiera:

  • opis techniczny
  • obliczenia i wytyczne branżowe
  • zestawienie urządzeń i armatury
  • rysunki i schematy instalacyjne: rzuty kondygnacji
  • lokalizację rekuperatora
  • trasy poprowadzenia kanałów wentylacyjnych
  • rozmieszczenie przebić przez stropy oraz anemostatów nawiewnych i wywiewnych
  • wytyczne montażowe i wykonawcze instalacji nawiewno-wywiewnej

Korzyści z zastosowania wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła:

  • niższe koszty ogrzewania domu
  • optymalny komfort klimatyczny w całym domu przez cały rok
  • likwidacja nadmiernej wilgoci, eliminacja zaparowanych szyb w oknach
  • filtracja pyłów i alergenów
  • ograniczenie hałasu z zewnątrz
  • zapobieganie powstawaniu grzybów i pleśni
  • możliwość obniżenia temperatury powietrza nawiewanego w lecie (by-pass, wymiennik gruntowy)
  • szybkie usuwanie przykrych zapachów (dym z papierosów, gotowanie)
  • latem – brak owadów w domu
  • brak przeciągów

Zalecane:

  • Na etapie projektowania domu warto przewidzieć miejsce na:
  • centralę wentylacyjną
  • czerpnię i wyrzutnię powietrza
  • kanały wentylacyjne dla dostarczania świeżego i odprowadzania zużytego powietrza

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt domu Leonardo G2 to idealna propozycja dla osób posiadających średniej szerokości działkę. Dom posiada prostą bryłę, więc będzie się dobrze prezentował niezależnie od otoczenia. Uwzględniony w nim wykusz nadaje konstrukcji wyjątkowego charakteru. W tym projekcie kalenica skierowana jest prostopadle do drogi, co jest ważne z punktu widzenia warunków zabudowy na danym terenie. Dom został zaprojektowany z myślą o zabudowie wolnostojącej. W projekcie zaproponowano garaż dwustanowiskowy w linii budynku. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem kopertowym, który należy do najsolidniejszych konstrukcji dachowych. Projekt Leonardo G2 to dom piętrowy, co sprawia, że jego powierzchnia jest wyraźnie podzielona na strefy: dzienną i nocną. Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Doskonale przemyślane rozwiązania w kuchni dają wiele możliwości aranżacyjnych oraz ułatwią codzienne korzystanie. Dodatkowo przydatnym pomieszczeniem jest pojemna spiżarka. Architekt przewidział również miejsce na jadalnię, dzięki czemu wspólne posiłki będą doskonałą okazją do rozmów w rodzinnej atmosferze. Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. W projekcie znalazła się jedna komfortowa łazienka na parterze oraz dodatkowe dwie na piętrze. Część nocna składa się z sześciu sypialni, dlatego też dom jest odpowiedni dla 5-8 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Efektowny taras pozwala na kontakt z naturą bez zbytniego oddalania się od domowego zacisza. Budynek został zaprojektowany w technologii murowanej. Leonardo G2 jest doskonałą propozycją dla Inwestorów szukających domu nowoczesnego i pod względem wizualnym spełni nawet wysoko postawione oczekiwania.

Czytaj więcej

Usytuowanie na działce

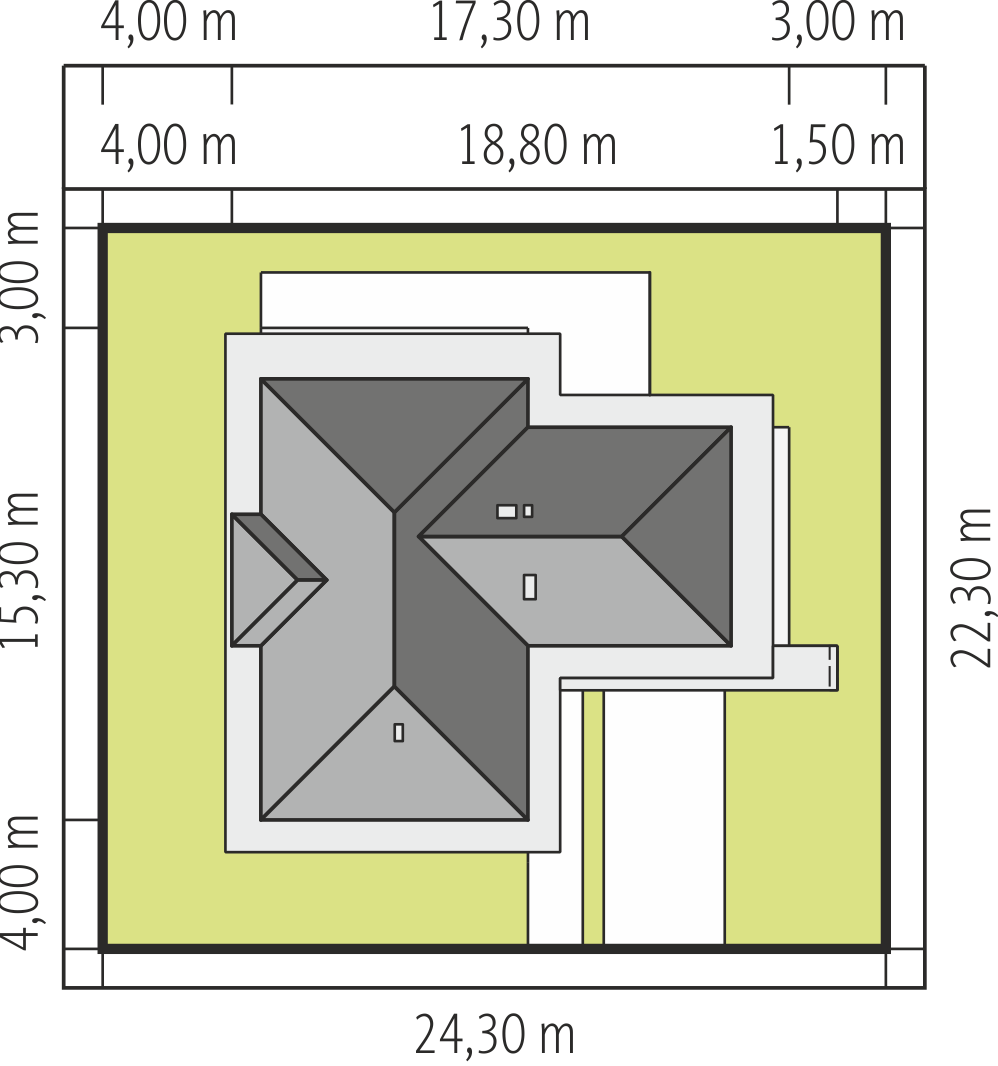

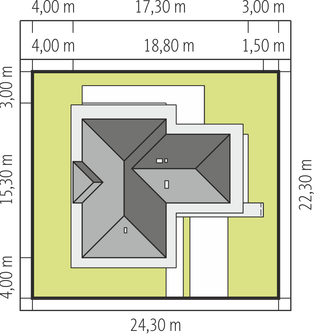

Usytuowanie projektu Leonardo G2 na działce

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

Przekrój pionowy

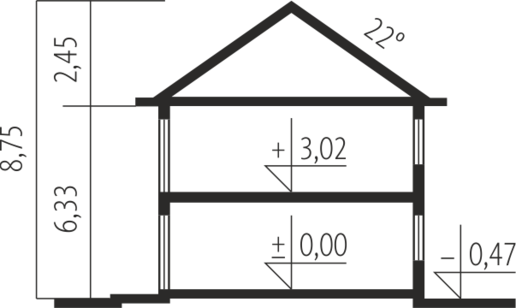

Przekrój pionowy projektu Leonardo G2

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Leonardo G2
Elewacja tylna projektu Leonardo G2
Elewacja lewa projektu Leonardo G2
Elewacja prawa projektu Leonardo G2
Autor: Pracownia Projektowa ARCHIPELAG
