Projekt domu Katrina segment środkowy WRD2587

Dodano!

Projekt domu Katrina segment środkowy WRD2587

Powierzchnia użytkowa:

100 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

6,2 x 21,95 m

Kąt nachylenia dachu:

Więcej parametrów

Szacunkowy koszt budowy:

145 000 zł

Cena projektu:

2 990 zł

Cena dotyczy jednego segmentu

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 100 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 100 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

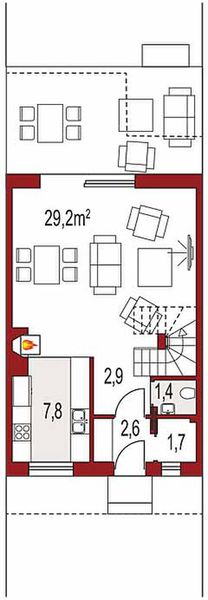

Rzut parteru - 45,70 m²

Rzut parteru projektu Katrina segment środkowy

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 2,60 m²
  • 2. Pom. gospodarcze 1,70 m²
  • 3. Wc 1,40 m²
  • 4. Korytarz 2,90 m²
  • 5. Pokój dzienny 29,30 m²
  • 6. Kuchnia 7,80 m²
  • Razem rzut parteru 45,70 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

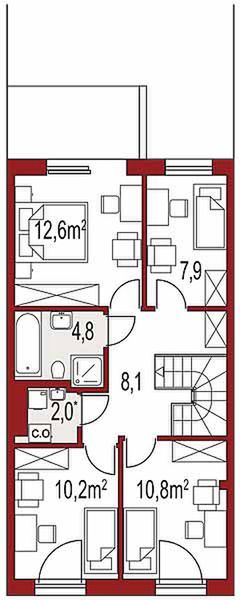

Rzut 1 piętra - 56,40 m²

Rzut 1 piętra projektu Katrina segment środkowy

Zapytaj, co możesz zmienić

  • 1. Korytarz 8,10 m²
  • 2. Pokój 7,90 m²
  • 3. Pokój 12,60 m²
  • 4. Łazienka 4,80 m²
  • 5. Kotłownia 2 m²
  • 6. Pokój 10,20 m²
  • 7. Pokój 10,80 m²
  • Razem rzut 1 piętra 56,40 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Katrina segment prawy WRD2590

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Zdjęcie 1 projektu Katrina segment lewy WRD2588

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Zdjęcie 1 projektu Manchester LMS21 WRB1578

Powierzchnia użytkowa: 106,71 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 190 zł

WT 2021

Zdjęcie 1 projektu KA120 S PKT1132
KA120 S
Dodano!

Powierzchnia użytkowa: 101,26 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 549 zł

Taniej 300 zł

WT 2021

Zdjęcie 1 projektu Juka BSA2212
Juka
Dodano!

Powierzchnia użytkowa: 89,82 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 0

PROMOCJA

Cena projektu:

3 550 zł

3 250 zł

WT 2021

Zdjęcie 1 projektu HomeKoncept-52 S KRX1065

Powierzchnia użytkowa: 94,31 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 450 zł

WT 2021

Zdjęcie 1 projektu KA216 PKT1190
KA216
Dodano!

Powierzchnia użytkowa: 200,78 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

7 349 zł

WT 2021

Zdjęcie 1 projektu KA106 S PKT1115
KA106 S
Dodano!

Powierzchnia użytkowa: 113,32 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 1

Cena projektu:

3 549 zł

WT 2021

Zdjęcie 1 projektu Jarzębina BSA2214
Jarzębina
Dodano!

Powierzchnia użytkowa: 109,78 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 3

Stanowiska garażowe: 0

Cena projektu:

3 550 zł

Zobacz więcej podobnych (50)

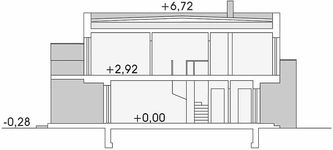

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Katrina segment środkowy

Elewacje

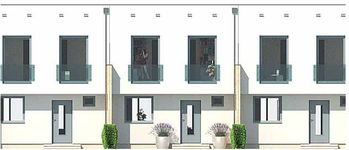

Frontowa
Tylna

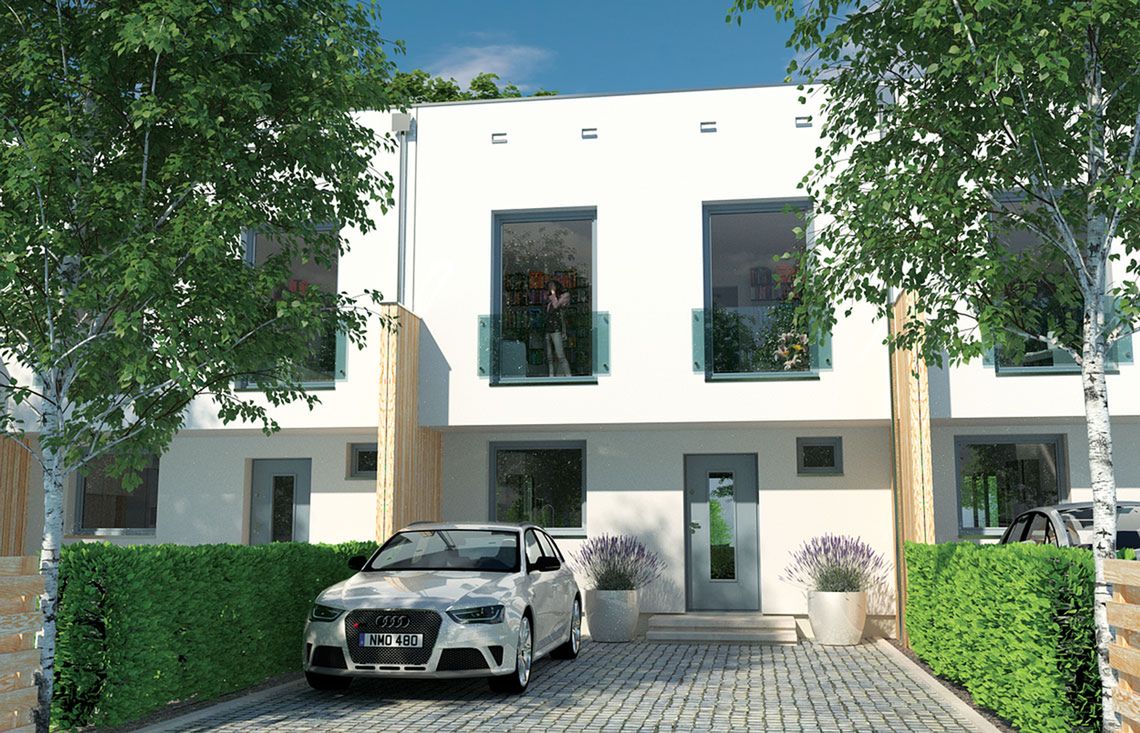

Elewacja frontowa projektu Katrina segment środkowy

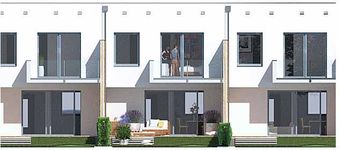

Elewacja tylna projektu Katrina segment środkowy
Autor: Alexanderstudio.pl

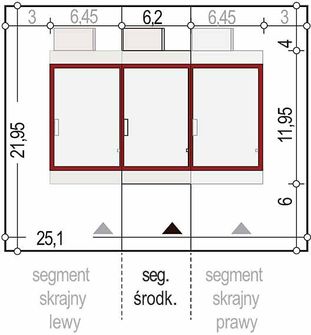

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
100 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
74,10 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
315,50 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Kąt nachylenia dachu
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,02 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
6,20 m
Cena przy zakupie z projektem
Długość elewacji
11,95 m
Cena przy zakupie z projektem
Min. szerokość działki
6,20 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
21,95 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
54,31 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Euco
14,81 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Ogrzewanie icon

gazowe.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany: bloczek z betonu komórkowego 24 cm, styropian Termo Organika 20 cm, tynk ściany boczne pomiędzy segmentami : bloczek silikatowy 18 cm, dylatacja styropian 2 cm. Strop: Teriva 1 stropodach: płaski, wentylowany, nachylenie 2 % ocieplenie dachu: wełna mineralna ISOVER Uni Mata ogrzewanie: gazowe.

Szacunkowy koszt budowy

Stan surowy zamknięty

145 000 zł netto

Prace ziemne i fundamenty

15-35%

Kompletna konstrukcja,
strop oraz dach

50-70%

Stolarka okienna i drzwiowa

10-15%

Podane koszty budowy mają charakter szacunkowy.

icon

Koszty budowy domu

Sprawdź przybliżone koszty budowy. Pamiętaj, że ostateczna kwota będzie zależała od wybranych materiałów i technologii.

icon

Polecamy

Kosztorys inwestorski

Zawiera zestawienie wszystkich potrzebnych materiałów wraz z ich cenami, uwzględnia koszty sprzętu i transportu. Z kosztorysem inwestorskim:

  • poznasz całkowite koszty budowy
  • zaplanujesz prace na budowie
  • łatwiej ocenisz konkurencyjność ofert podwykonawców
  • otrzymasz dokument wymagany w procesie kredytowym
Katrina segment środkowy

Co zawiera projekt domu
Katrina segment środkowy?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

489 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

600 zł

Ikona

Bestseller

Egzemplarz archiwalny

250 zł

Ikona

Elektroniczna wersja projektu

489 zł

Ikona

Ogrzewanie podłogowe

419 zł

Ikona

Wentylacja mechaniczna z rekuperacją

429 zł

Pokaż więcej (6)

Opis projektu

Projekt domu Katrina segment środkowy jest doskonałym rozwiązaniem dla osób posiadających wąską działkę, gdyż wymiary budynku dają możliwość ciekawego zagospodarowania terenu. Bryła budynku posiada formę typową, więc jego realizacja nie pochłonie zbyt wielu środków finansowych. Dom został zaprojektowany z myślą o zabudowie szeregowej. Jest to również doskonała propozycja dla osób szukających domu z dachem płaskim, który nadaje bryle nowoczesny wygląd. Projekt Katrina segment środkowy to dom piętrowy, dzięki czemu mamy możliwość zagospodarowania większej powierzchni. Warto zwrócić uwagę na przestronną część dzienną. Kuchnia zamknięta na salon jest rozwiązaniem przede wszystkim funkcjonalnym. Zamknięta strefa ogranicza przedostawanie się hałasu do innych części domu. Usytuowany w salonie kominek nie tylko świetnie się prezentuje, ale także zapewni przyjemne ciepło w chłodniejsze dni. Projekt przewiduje jedną toaletę na parterze oraz jedną komfortową łazienkę na piętrze. Część nocna składa się z czterech sypialni, dlatego też dom jest odpowiedni dla 4-6 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W domu nie zabrakło również miejsca na praktyczne zaplecze gospodarcze. Wspólne grillowanie i rodzinne posiłki umili uwzględniony w projekcie taras. Dom zaprojektowano w technologii murowanej. Katrina segment środkowy zadowoli Inwestorów ceniących cechy stylu nowoczesnego, co jest idealnym rozwiązaniem dla osób ceniących najnowsze rozwiązania.

Czytaj więcej

Rekomendowani producenci

Systemy okienne

tlo producenta

Velux

Pobierz bezpłatny poradnik

Dachy solarne

tlo producenta

Sunroof

Sprawdź ofertę

Energooszczędne domy prefabrykowane

tlo producenta

WOLF Haus

Zapytaj o bezpłatną wycenę

Kominki i akcesoria kominkowe

tlo producenta

Kratki

Sprawdź ofertę

Kompletne systemy ociepleń

tlo producenta

Termo Organika

Skonfiguruj swoje ocieplenie

Firmy budowlane z Twojej okolicy

tlo producenta

Building Companion

Sprawdź wolne terminy na budowę domu
Przejdź do Strefy Marek

Pozostałe wersje projektu

1

/

4

WT 2021

Projekt domu Katrina Gold 3 segmenty

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

8 290 zł

WT 2021

Projekt domu Katrina Bliźniak A

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

5 590 zł

WT 2021

Projekt domu Katrina 4 segmenty

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

10 190 zł

WT 2021

Projekt domu Katrina 3 segmenty

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

8 290 zł

WT 2021

Projekt domu Katrina Gold Bliźniak A

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

5 590 zł

WT 2021

Projekt domu Katrina Gold 4 segmenty

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

10 190 zł

WT 2021

Projekt domu Katrina segment lewy

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Projekt domu Katrina segment prawy

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Projekt domu Katrina Gold segment lewy

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Projekt domu Katrina Gold segment prawy

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

WT 2021

Projekt domu Katrina Gold segment środkowy

Powierzchnia użytkowa: 100 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 990 zł

Społeczność projektu domu Katrina segment środkowy w budowie

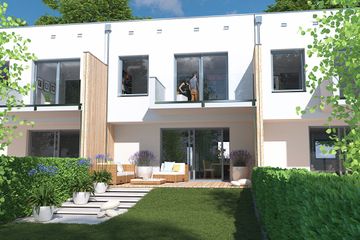

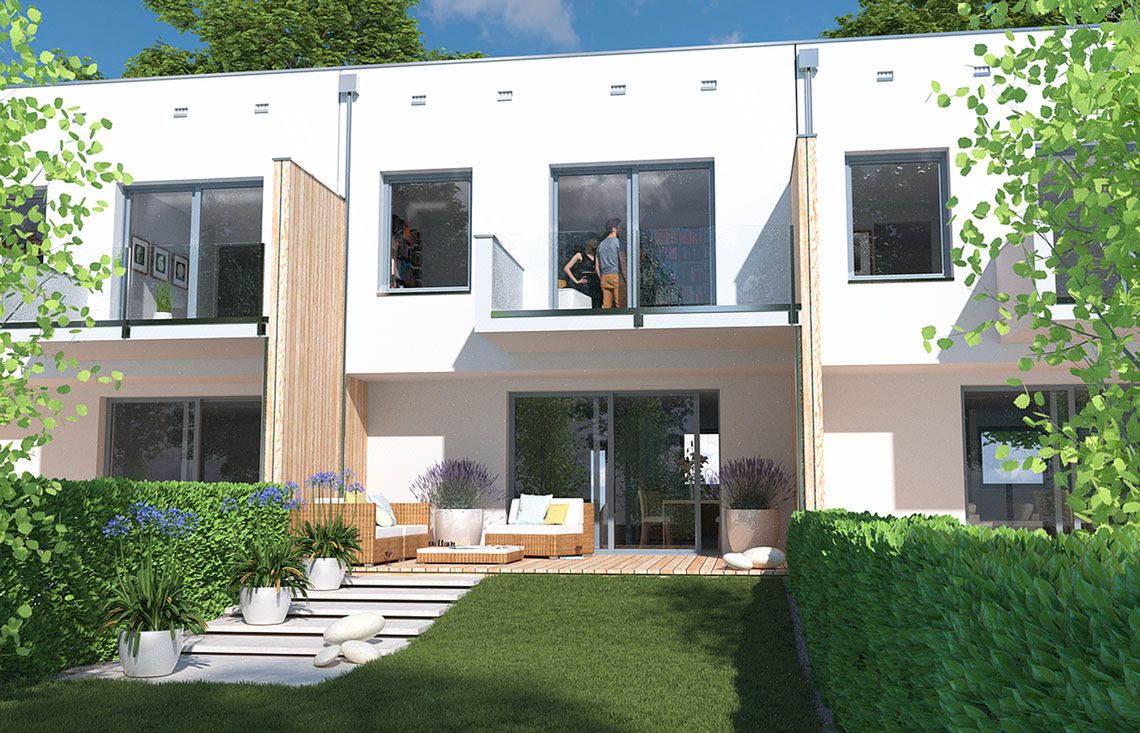

Zdjęcie 1 projektu Katrina segment środkowy WRD2587

Dołącz do społeczności osób, które budują ten dom lub są zainteresowane jego budową. Zadawaj pytania, wymieniaj się informacjami, oglądaj zdjęcia z różnych etapów budowy.

Przejdź na stronę społeczności tego projektu

Opinie o projekcie domu Katrina segment środkowy

Ocena

Ten projekt nie ma jeszcze opinii, bądź pierwszy!

Dodaj opinię

Prezentacja projektów specjalnie dla Ciebie

Potrzebujesz rekomendacji specjalnie dla Ciebie? Zamów prezentację z portfolio projektów, dopasowanych do Twoich potrzeb
Zamów bezpłatnie
