Projekt domu KA86 PKT1097

Dodano!

Projekt domu KA86 PKT1097

Powierzchnia użytkowa:

235,96 m²

Pokoje (bez salonu):

8

Stanowiska garażowe:

2

Łazienki + toalety:

4

Min. szer. i dł. działki:

19,6 x 23,10 m

Kąt nachylenia dachu:

20°

Więcej parametrów

Cena projektu:

7 349 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

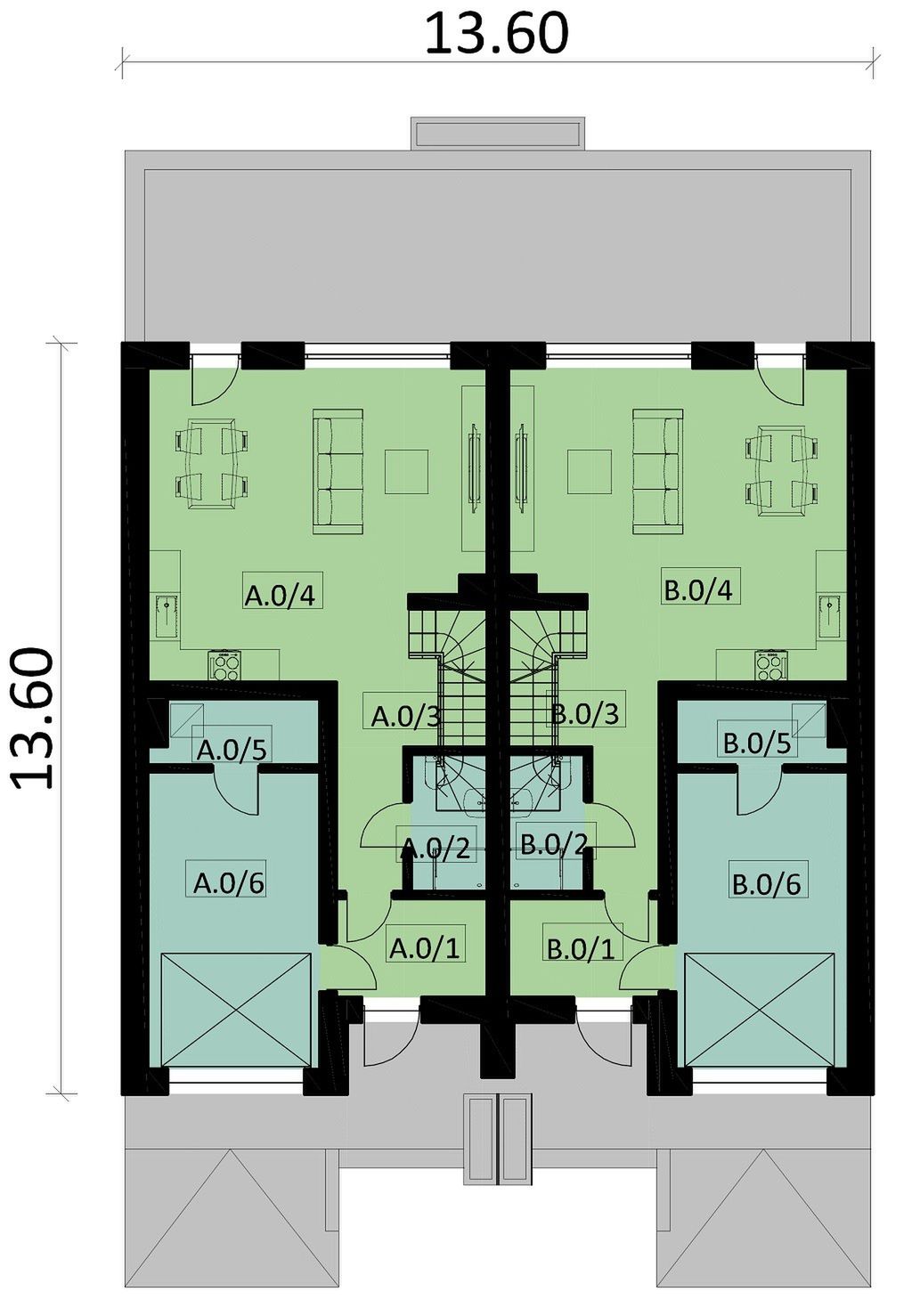

Rzut parteru - 134,50 m²

Rzut parteru projektu KA86

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 4,94 m²
  • 2. Wc 3,49 m²
  • 3. Hall 5,61 m²
  • 4. Pokój dzienny + kuchnia 32,80 m²
  • 5. Pom. gospodarcze 3,45 m²
  • 6. Garaż jednostanowiskowy 16,96 m²
  • 7. Wiatrołap 4,94 m²
  • 8. Wc 3,49 m²
  • 9. Hall 5,61 m²
  • 10. Pokój dzienny + kuchnia 32,80 m²
  • 11. Pom. gospodarcze 3,45 m²
  • 12. Garaż jednostanowiskowy 16,96 m²
  • Razem rzut parteru 134,50 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

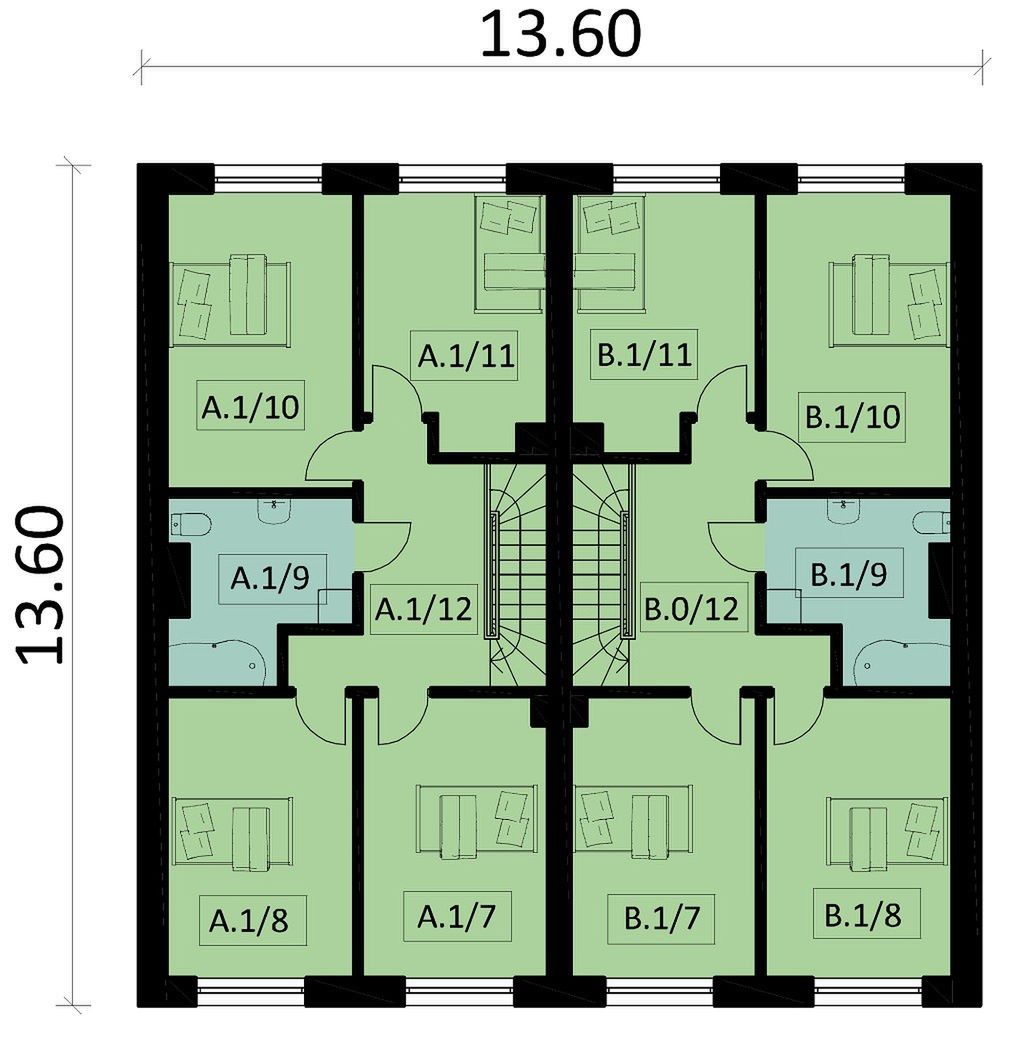

Rzut 1 piętra - 142,28 m²

Rzut 1 piętra projektu KA86

Zapytaj, co możesz zmienić

  • 7. Pokój 11,75 m²
  • 8. Pokój 14,63 m²
  • 9. Łazienka 7,75 m²
  • 10. Pokój 13,89 m²
  • 11. Pokój 13,68 m²
  • 12. Korytarz 9,44 m²
  • 13. Pokój 11,75 m²
  • 14. Pokój 14,63 m²
  • 15. Łazienka 7,75 m²
  • 16. Pokój 13,89 m²
  • 17. Pokój 13,68 m²
  • 18. Korytarz 9,44 m²
  • Razem rzut 1 piętra 142,28 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu DN 010 WAM1094
DN 010
Dodano!

Powierzchnia użytkowa: 246,20 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

3 500 zł

WT 2021

Zdjęcie 1 projektu DN 008 WAM1092
DN 008
Dodano!

Powierzchnia użytkowa: 214,90 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

2 800 zł

WT 2021

Zdjęcie 1 projektu DN 021b WAM1102
DN 021b
Dodano!

Powierzchnia użytkowa: 200,76 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

2 900 zł

Taniej 970 zł

WT 2021

Zdjęcie 1 projektu Willa diamentowa wariant D WAH1976

Powierzchnia użytkowa: 156,01 m²

Pokoje (bez salonu): 4

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

4 850 zł

3 880 zł

WT 2021

Zdjęcie 1 projektu Pustułka z garażem 2-st. [A2] WRF1804

Powierzchnia użytkowa: 200,80 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 4

Stanowiska garażowe: 2

Cena projektu:

4 950 zł

WT 2021

Zdjęcie 1 projektu DN 023 WAM1107
DN 023
Dodano!

Powierzchnia użytkowa: 200,60 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

2 800 zł

WT 2021

Zdjęcie 1 projektu DN 021e WAM1105
DN 021e
Dodano!

Powierzchnia użytkowa: 201,50 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

3 400 zł

WT 2021

Zdjęcie 1 projektu DN 021h z podpiwniczeniem WAM1205

Powierzchnia użytkowa: 226,03 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

3 800 zł

WT 2021

Zdjęcie 1 projektu Helena WRP1235
Helena
Dodano!

Powierzchnia użytkowa: 157,20 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

3 950 zł

Elewacje

Frontowa
Tylna
Lewa
Prawa

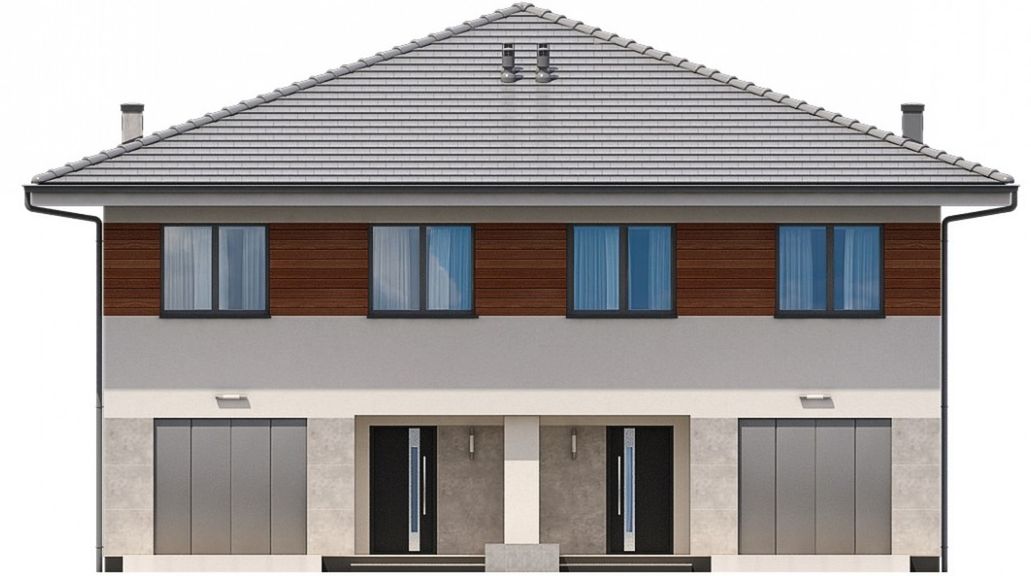

Elewacja frontowa projektu KA86

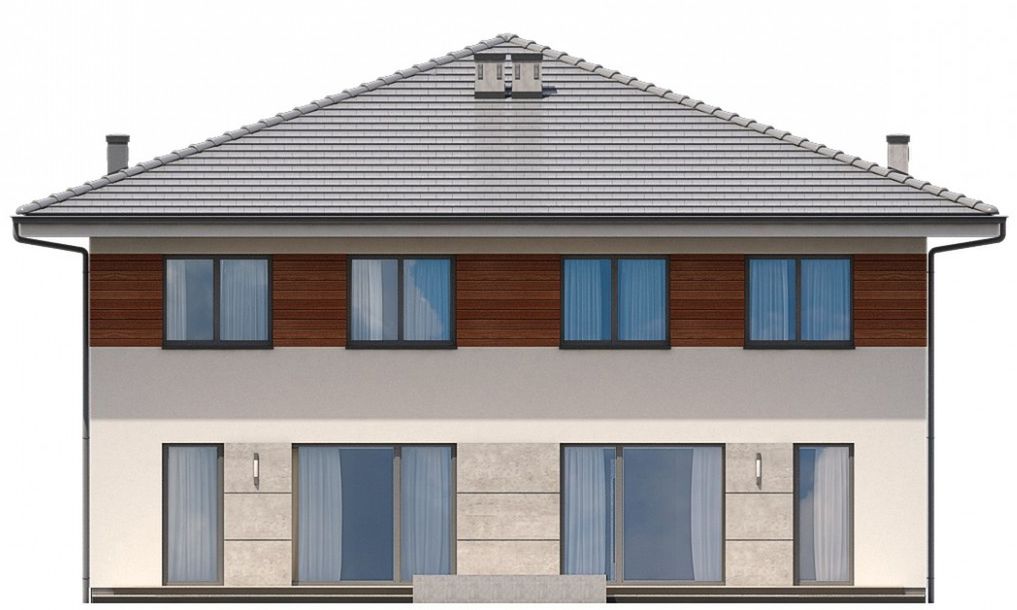

Elewacja tylna projektu KA86

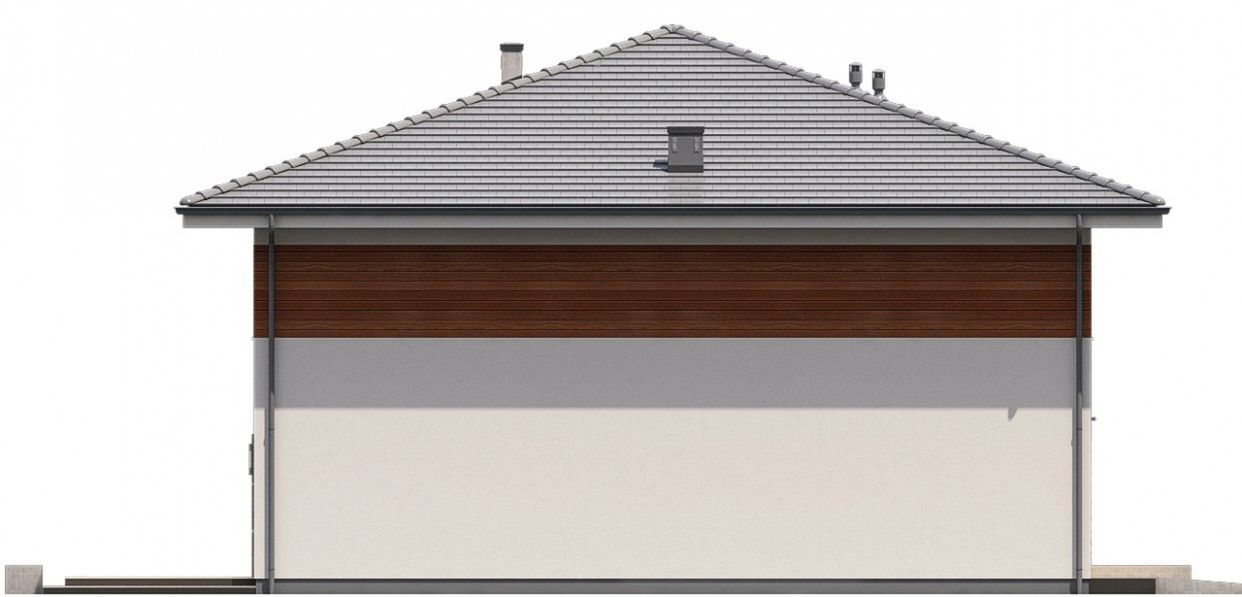

Elewacja lewa projektu KA86

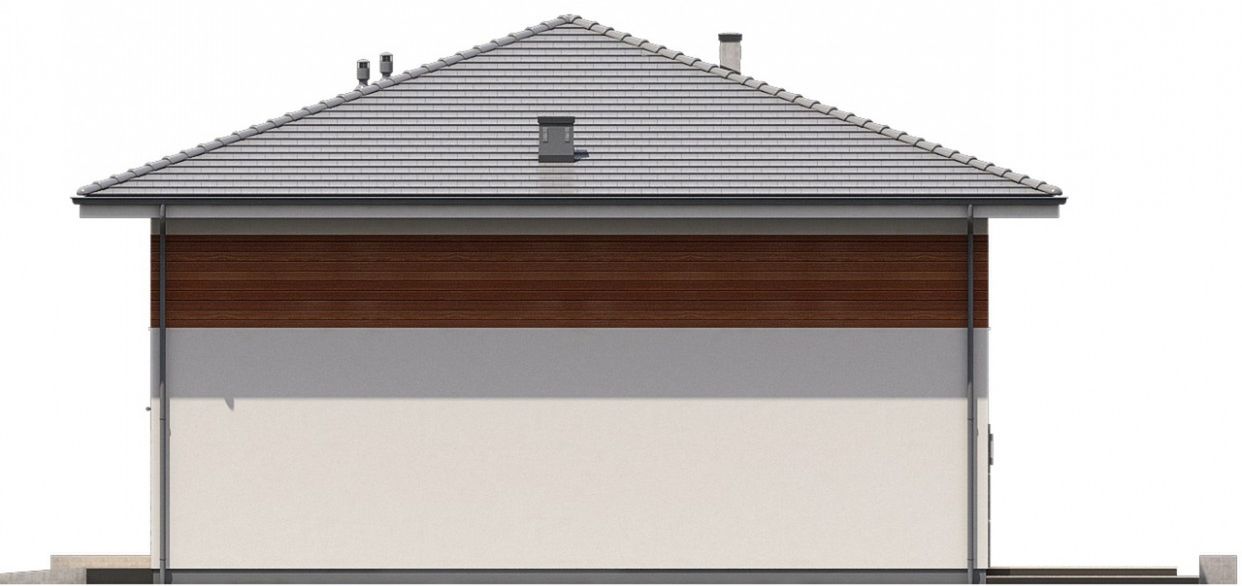

Elewacja prawa projektu KA86
Autor: Projektyka

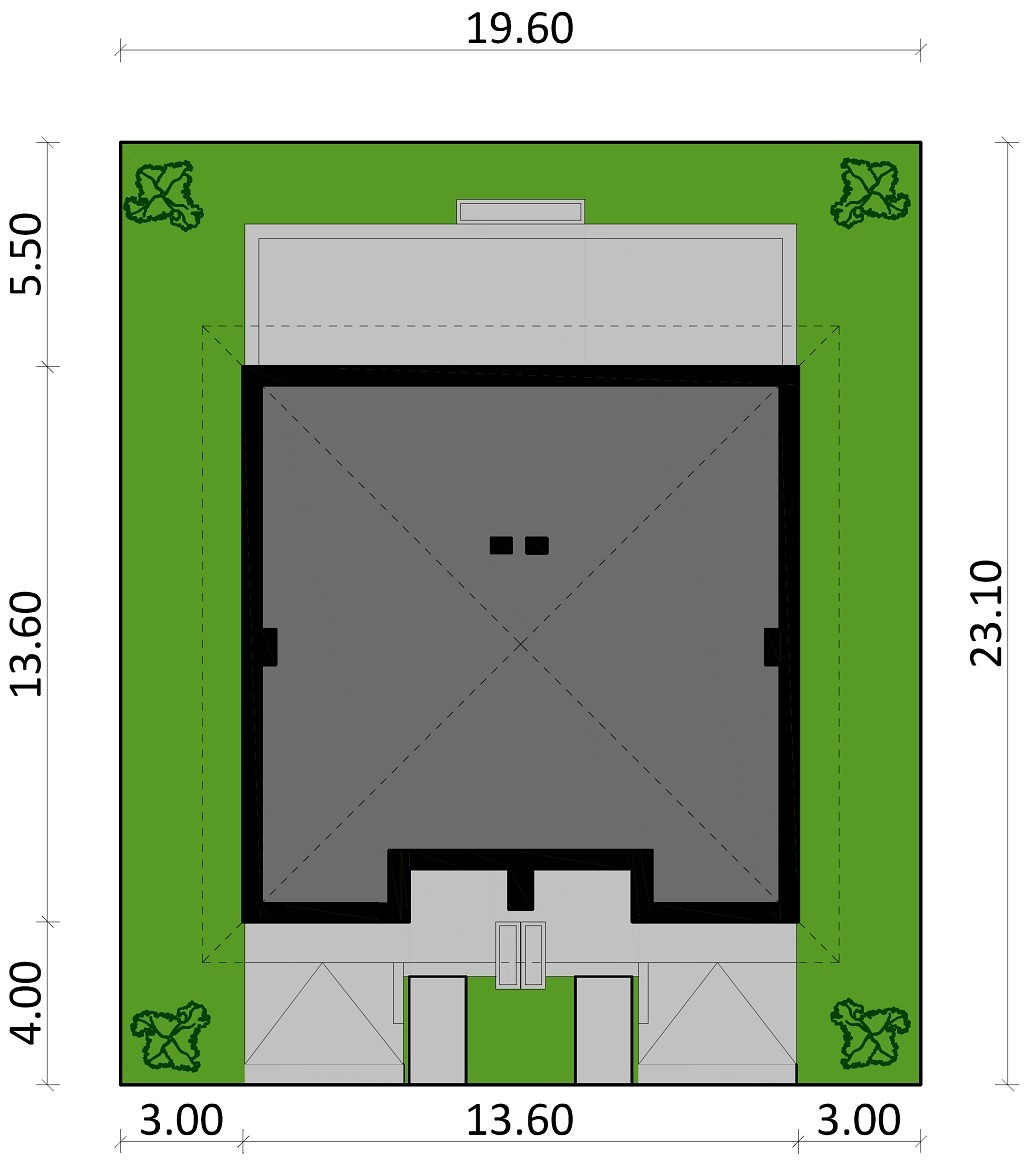

Usytuowanie na działce

Usytuowanie projektu KA86 na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
235,96 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
184,96 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
362,57 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Powierzchnia dachu
262,28 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
20°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
9,21 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
13,60 m
Cena przy zakupie z projektem
Długość elewacji
13,60 m
Cena przy zakupie z projektem
Min. szerokość działki
19,60 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
23,10 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: ławy fundamentowe. Ściany zewnętrzne: gazobeton +20 cm styropianu. Strop: Teriva + dolny pas dźwigarów dachowych. Elewacje: tynk cienkowarstwowy/deski elewacyjne.

KA86

Co zawiera projekt domu
KA86

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

350 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

350 zł

Ikona

Bestseller

Wentylacja mechaniczna z rekuperacją

700 zł

Ikona

Pompa ciepła

700 zł

Ikona

Projekt zbiornika na ścieki sanitarne

150 zł

Ikona

Przydomowa oczyszczalnia ścieków

300 zł

Pokaż więcej (1)

Opis projektu

Ka86 DW to projekt domu piętrowego w zabudowie dwulokalowej. Dom przykryty został czterospadowym dachem, który łączy budynek w całość. Parter wydziela otwartą strefę dzienną, toaletę oraz garaż z pomieszczeniem gospodarczym. Na piętrze w każdym segmencie zaprojektowano 4 sypialnie oraz łazienkę.

Czytaj więcej

Informacje dodatkowe

Projekt stanowi aktualną, pełną dokumentację zawierającą część architektoniczno-budowlaną, konstrukcyjno-wykonawczą, instalacji wewnętrznych, elektrycznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot oraz wymianę. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. PROJEKT DOSTĘPNY JEST RÓWNIEŻ JAKO BUDYNEK W ZABUDOWIE BLIŹNIACZEJ Ka86 B. Czas oczekiwania na projekt może być wydłużony. Prosimy o kontakt w celu ustalenia terminu realizacji.
