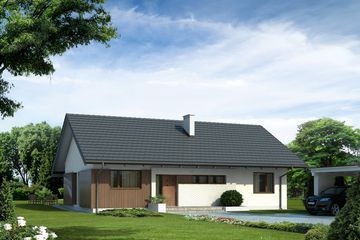

Projekt domu Grafit BSA1549

Dodano!

Projekt domu Grafit BSA1549

Powierzchnia użytkowa:

109,50 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

22,55 x 18,89 m

Kąt nachylenia dachu:

30°

Więcej parametrów

Szacunkowy koszt budowy:

na II kwartał 2021

185 000 zł

PROMOCJA

Cena projektu:

3 650 zł

3 350 zł

Oferta ważna do 08.08.2021 r.

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Jeżeli zdecydujesz się na projekt w wersji sprzed nowelizacji, będziesz mieć 14 dni na jego zwrot lub wymianę (na podst. Regulaminu serwisu internetowego Extradom.pl, § 10, pkt. 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

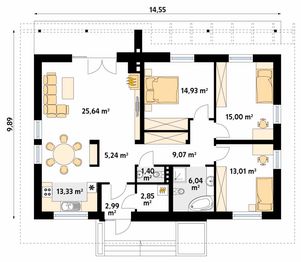

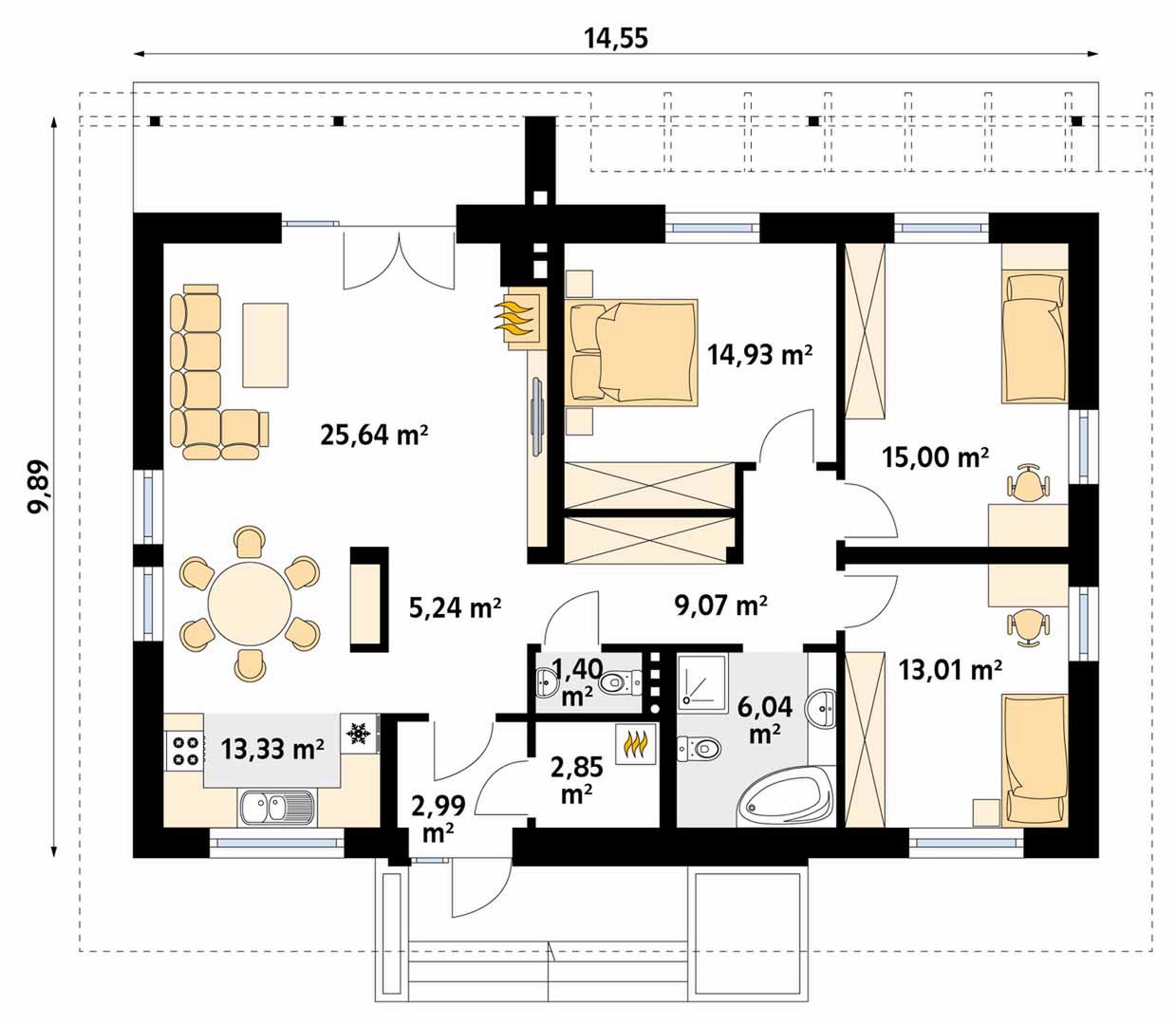

Rzut parteru - 109,56 m²

Rzut parteru projektu Grafit

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 2,99 m²
  • 2. Hall 5,30 m²

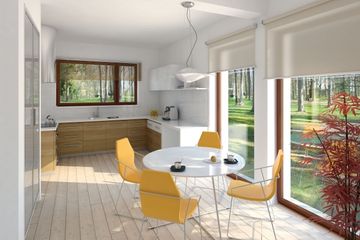

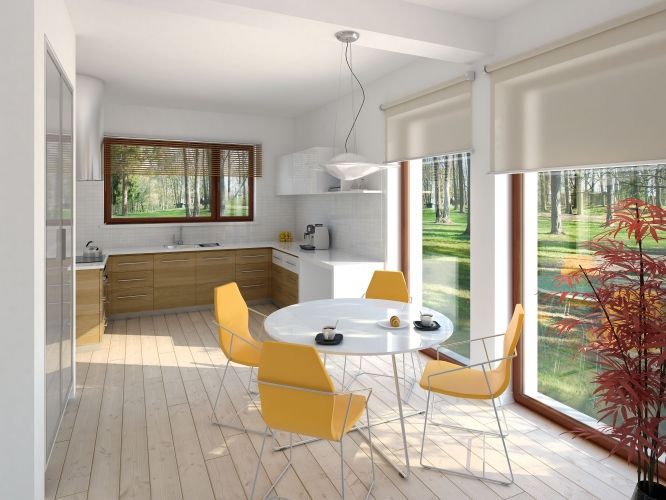

  • 3. Kuchnia 13,33 m²

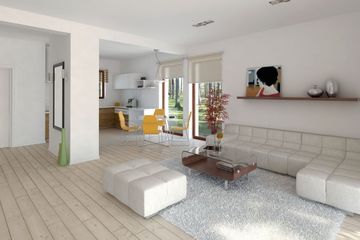

  • 4. Pokój dzienny 25,64 m²
  • 5. Pokój 14,93 m²
  • 6. Pokój 15 m²
  • 7. Pokój 13,01 m²
  • 8. Korytarz 9,07 m²
  • 9. Łazienka 6,04 m²
  • 10. Wc 1,40 m²
  • 11. Kotłownia 2,85 m²
  • Razem rzut parteru 109,56 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Grafit
Elewacja tylna projektu Grafit
Elewacja lewa projektu Grafit
Elewacja prawa projektu Grafit
Autor: Domy w Stylu

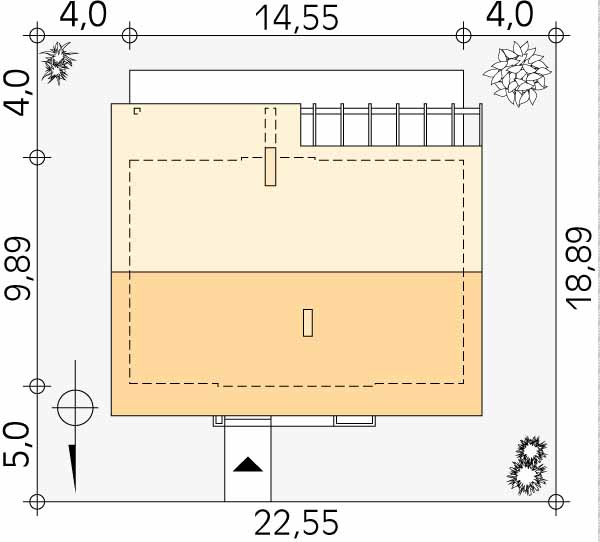

Usytuowanie na działce

Usytuowanie projektu Grafit na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
109,50 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
141,94 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
711 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
227 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
30°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
6,87 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
22,55 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
18,89 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany: 2-warstwowe - pustak ceramiczny + styropian. Stropy: żelbetowe, wylewane. Dach: dachówka, kąt nachylenia 30°. Ogrzewanie: gazowe.

Nowe aktualne

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na II kwartał 2021

185 000 zł netto

Prace ziemne i fundamenty

38 000 zł

Kompletna konstrukcja,
strop oraz dach

120 000 zł

Stolarka okienna i drzwiowa

27 000 zł

Waldemar Masny

Koordynator Centrum Obsługi Klienta

Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

icon

Polecamy

Kosztorys inwestorski

Zawiera zestawienie wszystkich potrzebnych materiałów wraz z ich cenami, uwzględnia koszty sprzętu i transportu. Z kosztorysem inwestorskim:

  • poznasz całkowite koszty budowy
  • zaplanujesz prace na budowie
  • łatwiej ocenisz konkurencyjność ofert podwykonawców
  • otrzymasz dokument wymagany w procesie kredytowym
Grafit

Co zawiera projekt domu
Grafit

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach. Jeśli będziesz wnioskować o pozwolenie na budowę po tym terminie, zamów Projekt 3+.

Potrzebujesz projektu w innej wersji? Skontaktuj się z naszym Doradcą.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

500 zł

90 zł

Cena przy zakupie z projektem

Ikona

Bestseller

Dodatkowy egzemplarz projektu

1 095 zł

Ikona

Bestseller

Elektroniczna wersja projektu

547 zł

Ikona

Schemat zbiornika szczelnego

70 zł

60 zł

Cena przy zakupie z projektem

Ikona

Wentylacja mechaniczna z rekuperacją

550 zł

Opis projektu

Projekt domu Grafit zaprojektowany z myślą o inwestorach posiadających średniej szerokości działkę. Bryła budynku posiada formę typową, więc jego realizacja jest łatwa. W tym projekcie kalenica usytuowana jest równolegle do drogi, co jest bardzo istotne, gdy wymagają tego warunki zabudowy. Projekt został stworzony z myślą o działkach pozwalających na usytuowanie domu w zabudowie wolnostojącej. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, co pozwala na znaczne oszczędności. Projekt Grafit to dom parterowy, co jest szczególnie istotne w przypadku domowników w starszym wieku oraz osób niepełnosprawnych czy z małymi dziećmi. Sercem domu jest przestronna strefa dzienna, która sprzyja spędzaniu wspólnego czasu w gronie najbliższych. Doskonale przemyślane rozwiązania w kuchni dają wiele możliwości aranżacyjnych oraz ułatwią codzienne korzystanie. Usytuowany w salonie kominek sprawi, iż wnętrze stanie się bardziej przytulne. W projekcie przewidziano wygodną łazienkę oraz oddzielne WC, co jest szczególnie przydatne podczas odwiedzin gości. Trzy sypialnie doskonale sprawdzą się w przypadku 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Efektowny taras pozwala na kontakt z naturą bez zbytniego oddalania się od domowego zacisza. Budynek został zaprojektowany w technologii murowanej. Grafit nawiązuje do stylu tradycyjnego, dzięki czemu idealnie wpisze się w dowolny krajobraz.
