Projekt domu Diona Mała WOK1043

Projekt domu Diona Mała WOK1043

Powierzchnia użytkowa:

125,14 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

16,94 x 18,94 m

Kąt nachylenia dachu:

40°

Więcej parametrów

Szacunkowy koszt budowy:

na I kwartał 2021

188 000 zł

Cena projektu:

3 850 zł

3 450 zł

Oferta ważna do 30.06.2021 r.

Wydłużony czas realizacji

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

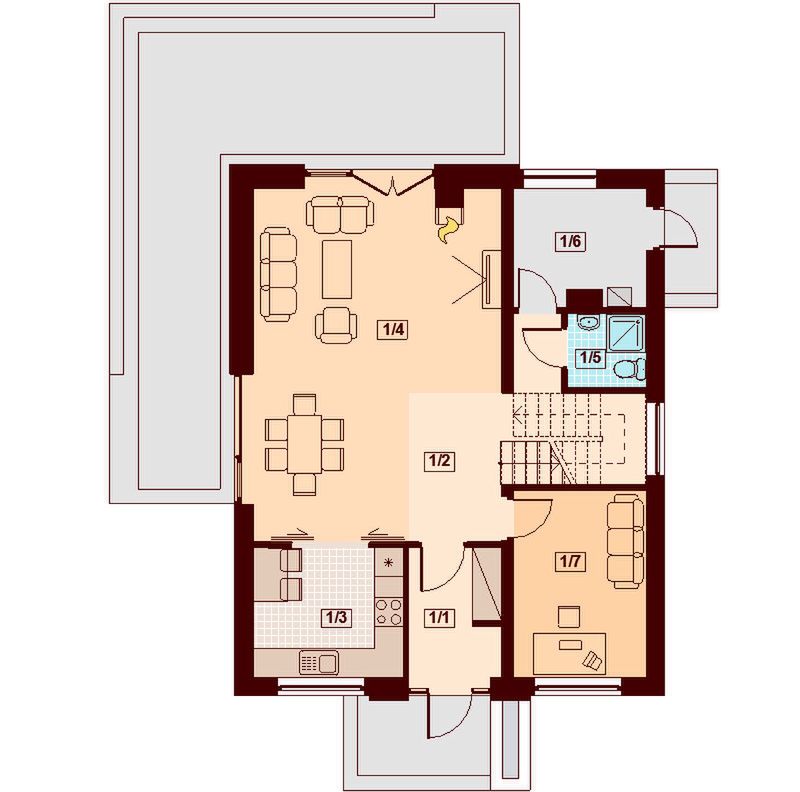

Rzut parteru - 73,06 m²

Rzut parteru projektu Diona Mała
  • 1. Wiatrołap 5,02 m²
  • 2. Hall 8,78 m²
  • 3. Kuchnia 8,25 m²
  • 4. Pokój dzienny + jadalnia 31,52 m²
  • 5. Łazienka 2,46 m²
  • 6. Pom. gospodarcze 6,45 m²
  • 7. Pokój 10,58 m²
  • Razem rzut parteru 73,06 m²

Natychmiast, otrzymasz PDF’y
z rzutami wszystkich kondygnacji

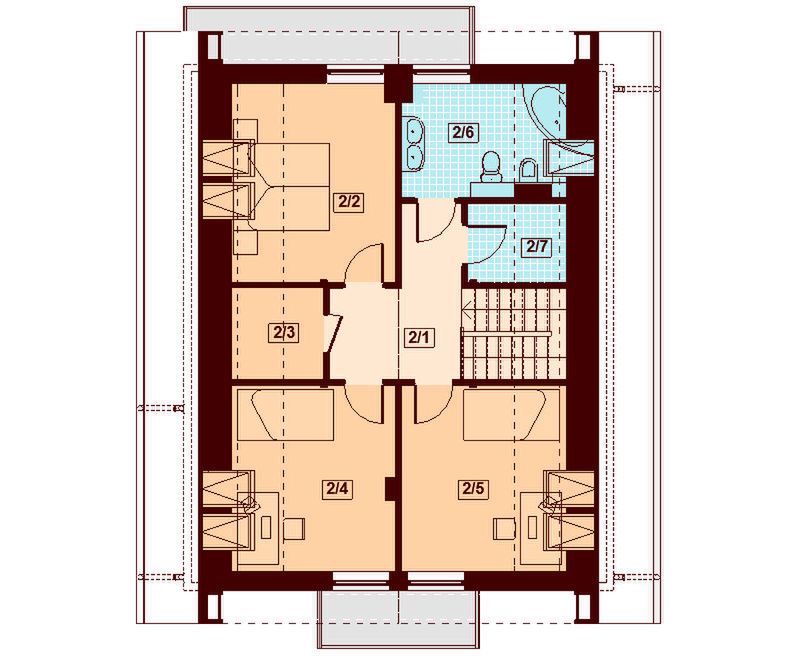

Rzut poddasza - 52,08 m²

Rzut poddasza projektu Diona Mała
  • 1. Korytarz 7,46 m²
  • 2. Pokój 11,55 m² (16,46 m²)
  • 3. Garderoba 2,51 m² (4,77 m²)
  • 4. Pokój 10,81 m² (15,40 m²)
  • 5. Pokój 10,91 m² (15,51 m²)
  • 6. Łazienka 6,48 m² (9,19 m²)
  • 7. Pom. gospodarcze 2,36 m² (4,20 m²)
  • Razem rzut poddasza 52,08 m²

Natychmiast, otrzymasz PDF’y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
125,14 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,80 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
97,80 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura netto
371 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) pomieszczeń budynku, bez strychu, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
162,70 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
40°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,14 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
8,94 m
Cena przy zakupie z projektem
Długość elewacji
10,94 m
Cena przy zakupie z projektem
Min. szerokość działki
16,94 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
18,94 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

gazowe

Wentylacja icon

grawitacyjna

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne i wewnętrzne nośne z betonu komórkowego (24cm), docieplone (15cm). Ścianki wewnętrzne działowe na parterze z bloczków, na poddaszu z płyt GK bądź z bloczków. Ściany fundamentowe z bloczków betonowych. Strop gęstożebrowy Teriva. Elewacje wykończone tynkiem mineralnym malowanym farbą silikatową. Tynki wewnętrzne gipsowe lub cementowo-wapienne. Dachówka cementowa lub ceramiczna. Stolarka okienna drewniana lub PCV. Wszystkie technologie można zmienić na etapie adaptacji.

creator background

Zaprojektuj dach i elewację tego domu z aplikacją Kreator 3D

Zaprojektuj teraz
Nowe aktualne

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na I kwartał 2021

188 000 zł netto

Prace ziemne i fundamenty

26 000 zł

Kompletna konstrukcja,
strop oraz dach

135 000 zł

Stolarka okienna i drzwiowa

27 000 zł

Waldemar Masny

Koordynator Centrum Obsługi Klienta

Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, tak żebyś nie musiał później zastanawiać się nad kosztem każdej dodatkowej śrubki, bo w trakcie budowy zabrakło Ci funduszy.

Podane koszty budowy mają charakter szacunkowy.

Extradodatki w prezencie

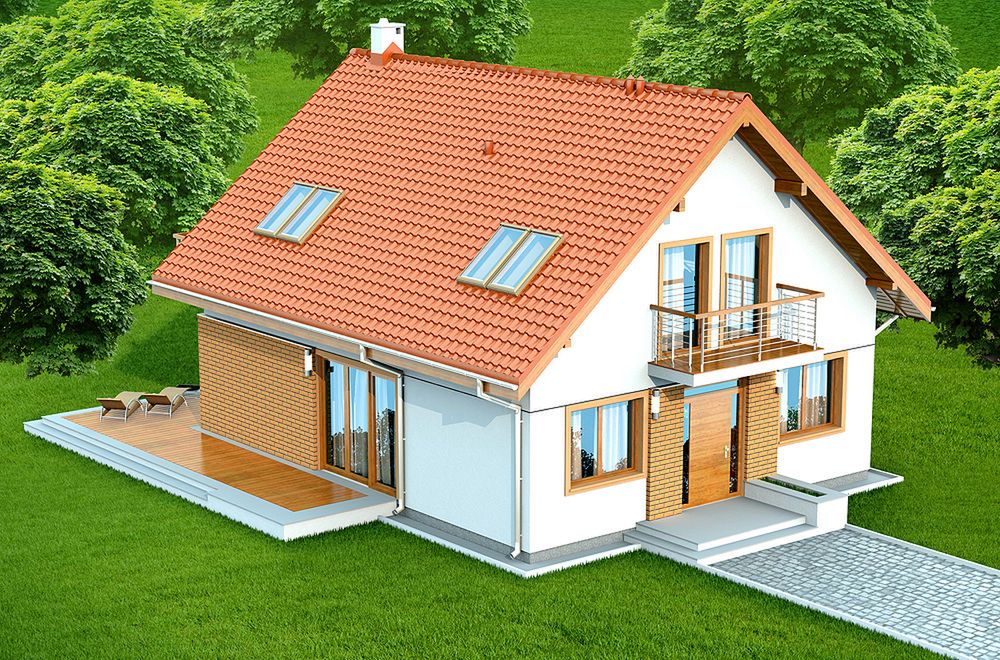

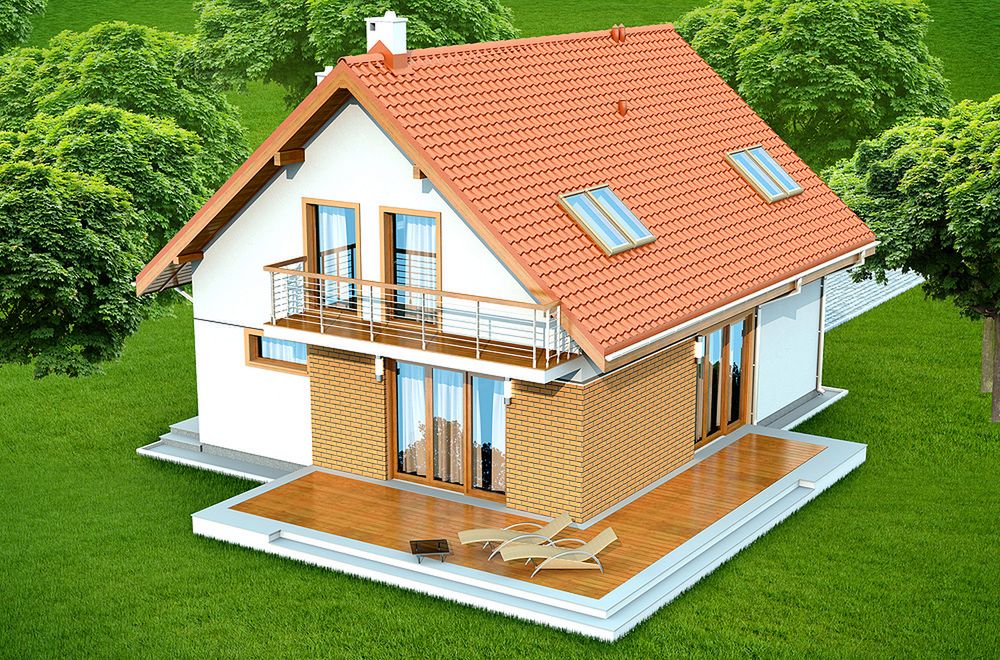

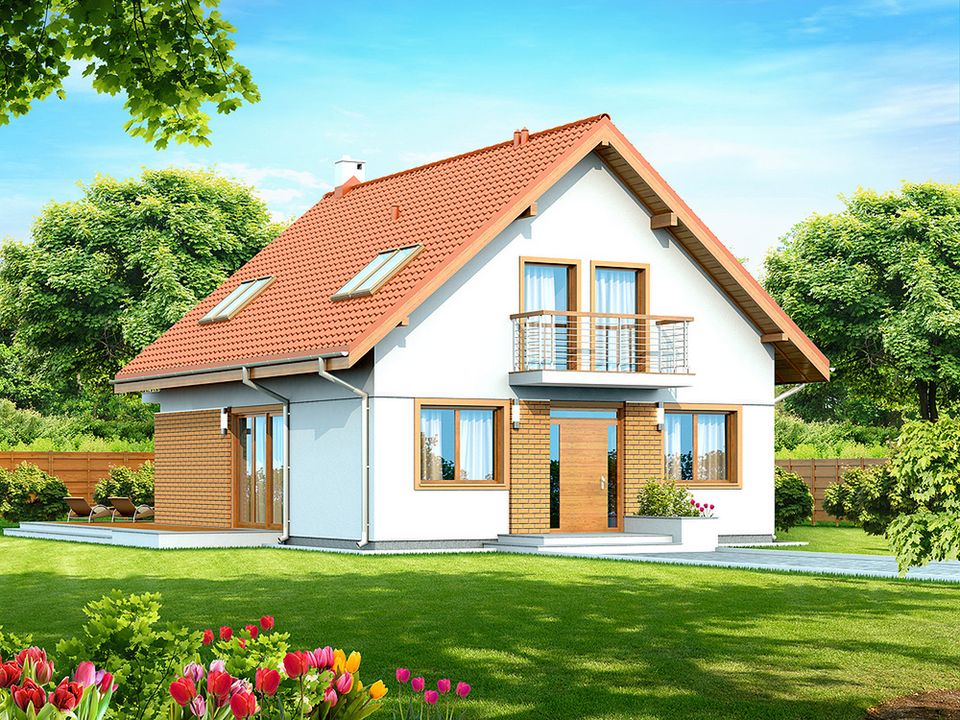

Zdjęcie 1 projektu Diona Mała WOK1043

Projekt domu Diona Mała, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Instalacja solarna

    gratis!
  • Projekty architektury ogrodowej

    gratis!
  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Poradnik “Jak urządzić ogród?”

    gratis!
  • Materiały promocyjne

    gratis!
Przejdź na stronę ze szczegółami

Dodatkowo możesz zamówić

Wszystkie dodatki możesz zamówić telefonicznie u naszego Doradcy.

Icon Dodatkowy egzemplarz projektu 490 zł icon

Oprócz egzemplarzy stanowiących komplet dokumentacji projektowej zachęcamy również do nabycia dodatkowego egzemplarza.


Niejednokrotnie po złożeniu projektu do urzędu pojawia się potrzeba ponownego wglądu do dokumentacji.


Dodatkowy egzemplarz projektu posłuży

  • architektowi adaptującemu
  • projektantowi wnętrz
  • ekipie budowlanej
  • do oszacowania kosztów budowy domu
  • do planowanie budowy

Atrakcyjna cena sprawia, że warto przemyśleć jego zakup już na etapie kupna projektu, dzięki czemu zaoszczędzimy czas i unikniemy potencjalnych opóźnień przy realizacji wymarzonego domu.


Uwaga! Dodatkowy egzemplarz dostępny jest dla klientów zamawiających projekt bądź dokupujących dodatek do już posiadanego projektu. Możesz kupić maksymalnie jeden dodatkowy egzemplarz projektu.


Dodatkowy egzemplarz może być wykorzystany do celów urzędowych.

Icon Aneks na paliwo stałe 490 zł icon

Projekt instalacji c.o. zasilanej z kotła wodnego, dwupaleniskowego, opalanego pelletem (Biomasa), dostosowany do najnowszych warunków technicznych i spełniający wyostrzone standardy ekologiczne.


Uwaga! Projekt kotłowni na paliwo stałe jest projektem alternatywnym w stosunku do projektu gotowego. Składa się z pojedynczego egzemplarza, którego zastosowanie wymaga zmian w projekcie na etapie adaptacji.

Icon Pompa ciepła 490 zł icon

Pompa ciepła to niskotemperaturowe urządzenie grzewcze. Jej działanie polega na wykorzystywaniu energii cieplnej, której ogromne ilości znajdują się w naturalnych pokładach ziemi, powietrza i wody. Mechanizm oparty jest na typowych przemianach fizycznych, które zachodzą w urządzeniu: parowaniu, sprężaniu skraplaniu oraz rozprężaniu.



Zaletami tego systemu są:

  • bezpieczeństwo
  • tańsze koszty eksploatacji w porównaniu z ogrzewaniem domu paliwem stałym lub gazem
  • wygoda użytkowania
  • ekologia


Przy pompie ciepła zaleca się zastosowanie ogrzewania podłogowego. Jest to niskotemperaturowy system grzewczy, przez co kompatybilność z całym systemem jest niezwykle istotna.


Uwaga!

Projekt instalacji stanowi pojedynczy egzemplarz, który wymaga wprowadzenia do projektu na etapie adaptacji.


Istnieje możliwość zakupienia charakterystyki energetycznej dla domu z pakietem „pompa ciepła".


Zapytaj o czas realizacji zmówienia.

Icon Wentylacja mechaniczna z rekuperacją 490 zł icon

System wentylacji mechanicznej z rekuperacją to nowoczesna alternatywa dla tradycyjnego systemu wentylacji. Rekuperator umożliwia odzyskiwanie ciepła z powietrza wywiewanego, którym potem ogrzewa powietrze nawiewane do domu. Dodatkowo, cały system filtruje i oczyszcza powietrze z kurzu i pyłów, zapewniając jego czystość i odpowiednie nawilżenie.



Podsumowując zalety, wentylacja mechaniczna z rekuperacją:

  • podnosi standard domu
  • jest bardziej korzystna dla zdrowia i samopoczucia od wentylacji grawitacyjnej
  • sprawia, że dom jest bardziej energooszczędny
  • jest niezależna od warunków atmosferycznych, przez co jest bardziej wydajna i nie przynosi strat ciepła
  • korzystnie wpływa na rachunki ogrzewania domu


Uwaga!

Projekt instalacji stanowi pojedynczy egzemplarz, który wymaga wprowadzenia do projektu na etapie adaptacji.


Zapytaj o czas realizacji zmówienia.

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Projekt Diona Mała to niewielki i zgrabny dom nawiązujący stylistyką elewacji do nowoczesnych trendów, przede wszystkim poprzez dobór oraz harmonijną kompozycję materiałów. Prezentuje się bardzo ciekawie, ze względu na swój elegancki minimalizm. Na parterze domu dominuje otwarty pokój dzienny, mieszczący jadalnię oraz część wypoczynkową, która za sprawą szerokich, przeszklonych drzwi otwiera się na ogród. Narożny taras doskonale uzupełnia elewację budynku, tworząc dodatkową przestrzeń do dyspozycji mieszkańców. Na uwagę zasługuje propozycja odrębnej kuchni zamykanej przesuwnymi drzwiami, dająca możliwość otwarcia jej na strefę lub w razie potrzeby, całkowitego zamknięcia. Dodatkowo same drzwi mogą stać się atrakcją wnętrza, dzięki swojej nietypowej formie. Pomieszczenie gospodarcze, zlokalizowane w głębi domu, przeznaczono docelowo na kotłownię, jednak jego osobne wejście od strony ogrodu daje sposobność, by zorganizować tam schowek na sprzęty lub meble ogrodowe. Przestrzeń poddasza podzielono pomiędzy trzy sypialnie i dużą, jasną łazienkę, między które wkomponowano praktyczne pomieszczenia jak pralnia czy garderoba. Każde z pomieszczeń oparto na planie prostokąta zapewniając ich maksymalną ustawność. Dom Diona Mała to dobrze zaprojektowany, średniej wielkości dom, posiadający szereg praktycznych rozwiązań jak np. przesuwne drzwi do kuchni, garderoba czy dodatkowe wejście od strony ogrodu z pomieszczenia gospodarczego. Dodatkowo Diona Mała zachęca estetyką formy proporcjonalnością bryły

Czytaj więcej

Usytuowanie na działce

Usytuowanie projektu Diona Mała na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Przekroje

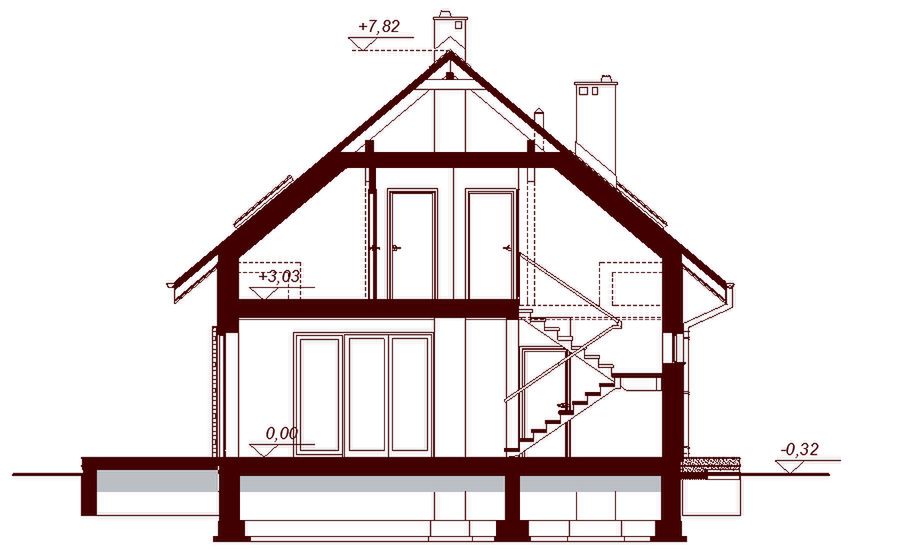

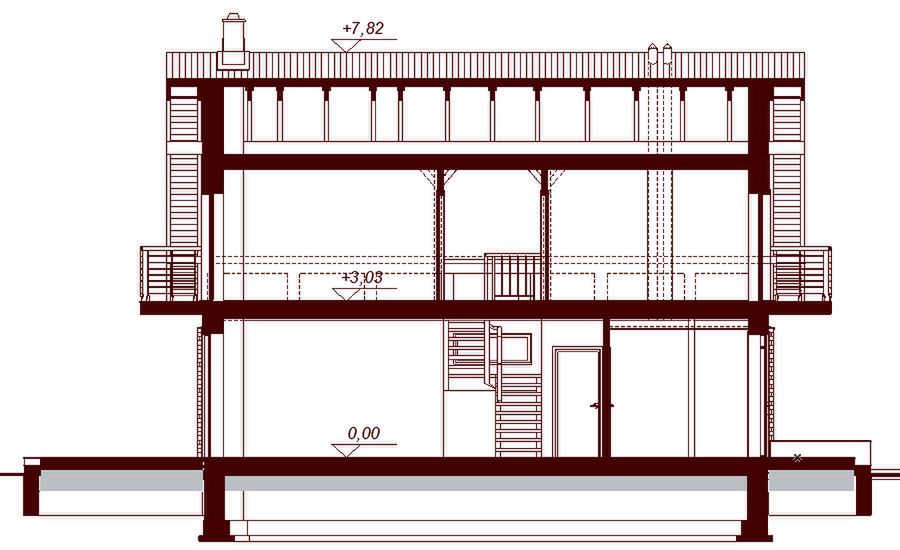

Przekrój pionowy
Przekrój pionowy 2
Przekrój pionowy projektu Diona Mała
Przekrój pionowy projektu Diona Mała

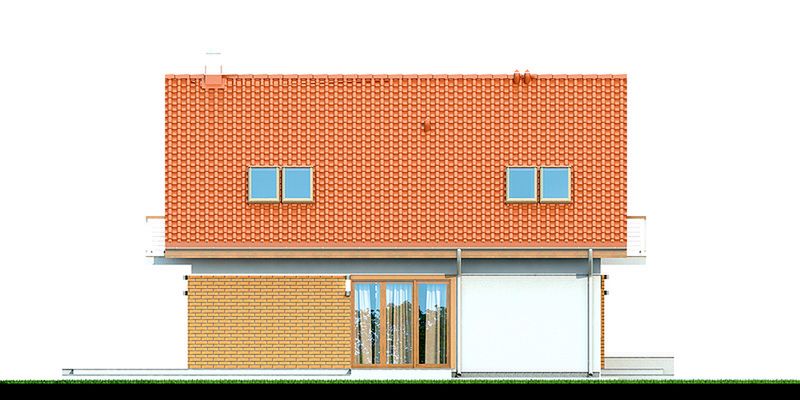

Elewacje

Frontowa
Tylna
Lewa
Prawa

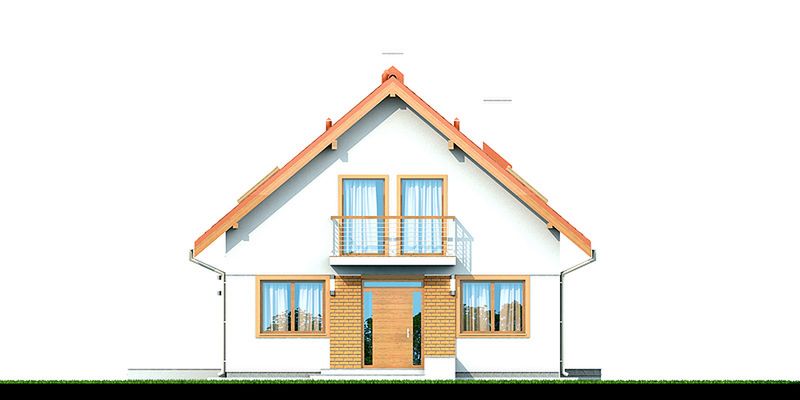

Elewacja frontowa projektu Diona Mała

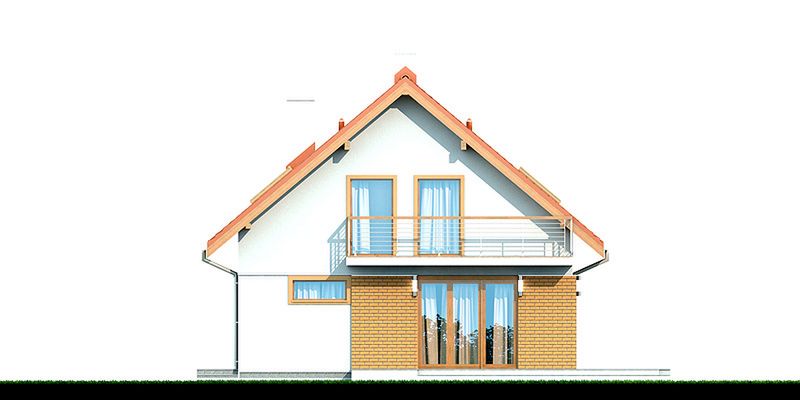

Elewacja tylna projektu Diona Mała

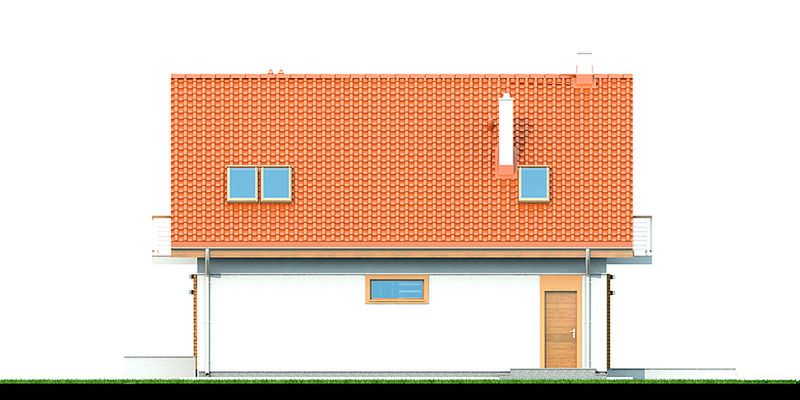

Elewacja lewa projektu Diona Mała
Elewacja prawa projektu Diona Mała
Autor: Domplan
