Projekt domu Chatka drewniana WAH1156

Dodano!

Projekt domu Chatka drewniana WAH1156

Powierzchnia użytkowa:

67,95 m²

Pokoje (bez salonu):

3

Stanowiska garażowe:

0

Łazienki + toalety:

1

Min. szer. i dł. działki:

16,5 x 15,68 m

Kąt nachylenia dachu:

50°

Więcej parametrów

Cena projektu:

3 440 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

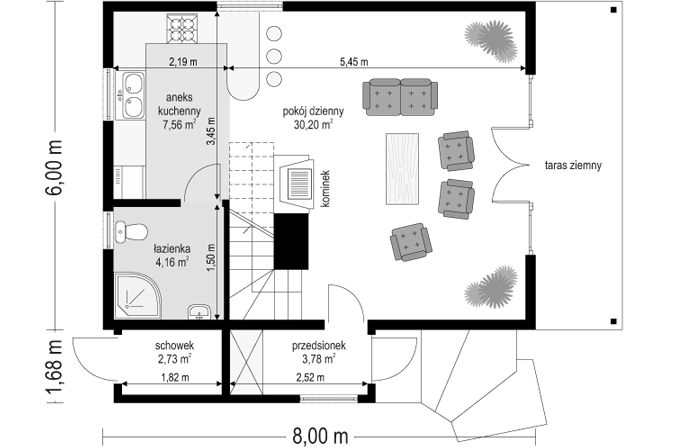

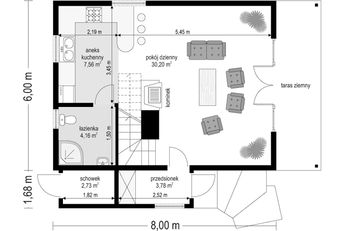

Rzut parteru - 48,43 m²

Rzut parteru projektu Chatka drewniana

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 3,78 m²
  • 2. Pokój dzienny 30,20 m²
  • 3. Kuchnia 7,56 m²
  • 4. Łazienka 4,16 m²
  • 5. Pom. gospodarcze 2,73 m²
  • Razem rzut parteru 48,43 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

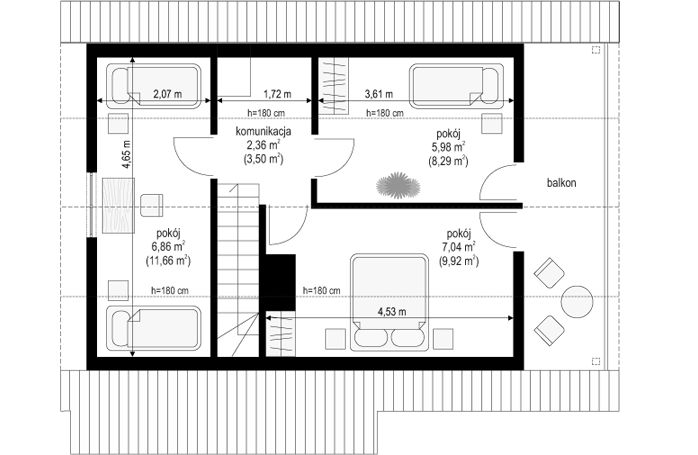

Rzut poddasza - 22,24 m²

Rzut poddasza projektu Chatka drewniana

Zapytaj, co możesz zmienić

  • 1. Pokój 6,86 m² (11,66 m²)
  • 2. Korytarz 2,36 m² (3,50 m²)
  • 3. Pokój 5,98 m² (8,29 m²)
  • 4. Pokój 7,04 m² (9,92 m²)
  • Razem rzut poddasza 22,24 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu L-60 Dom szkieletowy BBD1085

Powierzchnia użytkowa: 83,50 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu Przepiórka wariant B WAH1571

Powierzchnia użytkowa: 64,84 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

3 620 zł

WT 2021

Zdjęcie 1 projektu L-12 Dom szkieletowy BBD1011

Powierzchnia użytkowa: 66,80 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu L-43 Dom szkieletowy BBD1062

Powierzchnia użytkowa: 61,40 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu Hoczew mała 19 dws KRP2455

Powierzchnia użytkowa: 55,93 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 090 zł

WT 2021

Zdjęcie 1 projektu L-98 Dom szkieletowy BBD1002

Powierzchnia użytkowa: 72,60 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

2 700 zł

WT 2021

Zdjęcie 1 projektu Pilawa 02 całoroczny KZB1043

Powierzchnia użytkowa: 61,69 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

3 200 zł

WT 2021

Zdjęcie 1 projektu Gaik sudecki dws KRP1861

Powierzchnia użytkowa: 82,07 m²

Pokoje (bez salonu): 3

Łazienki + toalety: 2

Stanowiska garażowe: 0

Cena projektu:

3 490 zł

WT 2021

Zdjęcie 1 projektu Francik z tarasem WAH1185

Powierzchnia użytkowa: 56 m²

Pokoje (bez salonu): 2

Łazienki + toalety: 1

Stanowiska garażowe: 0

Cena projektu:

3 090 zł

Elewacje

Frontowa
Tylna
Lewa
Prawa

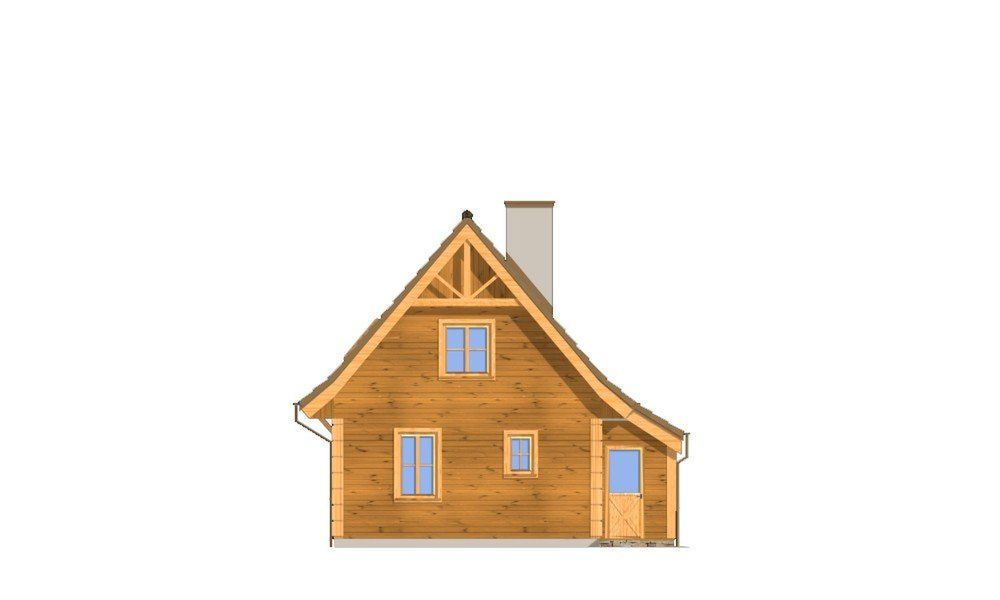

Elewacja frontowa projektu Chatka drewniana

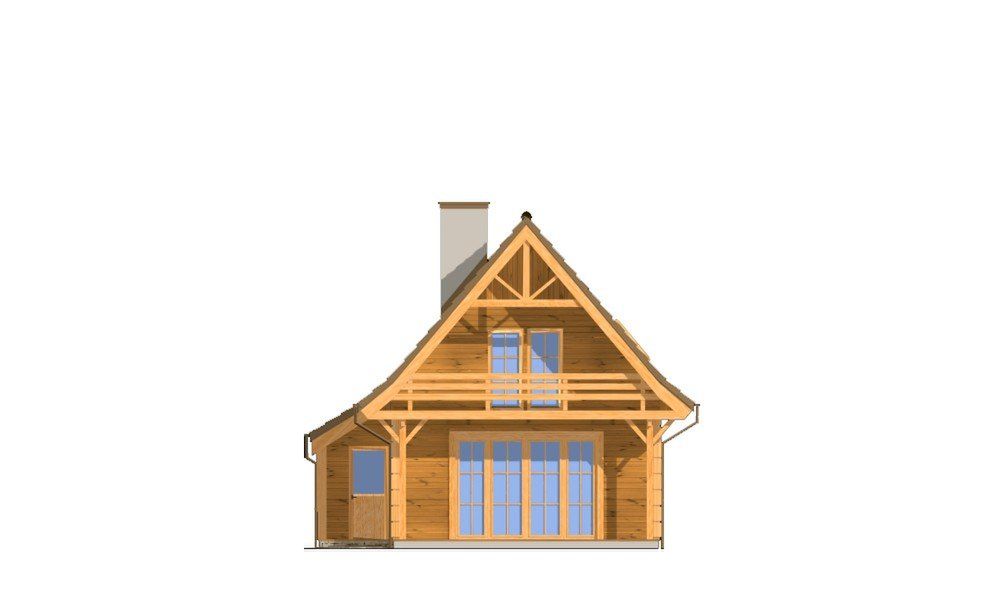

Elewacja tylna projektu Chatka drewniana

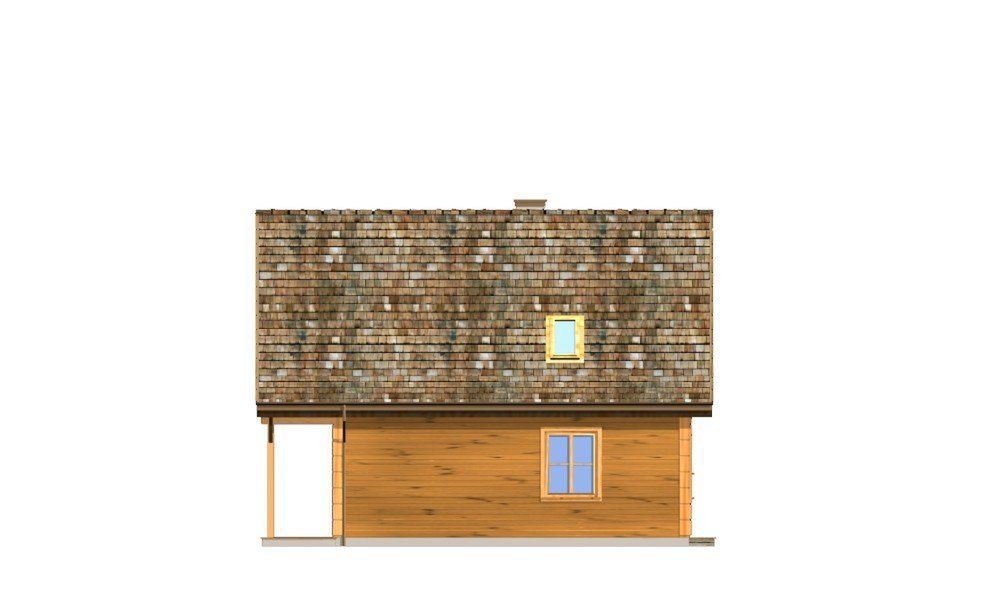

Elewacja lewa projektu Chatka drewniana

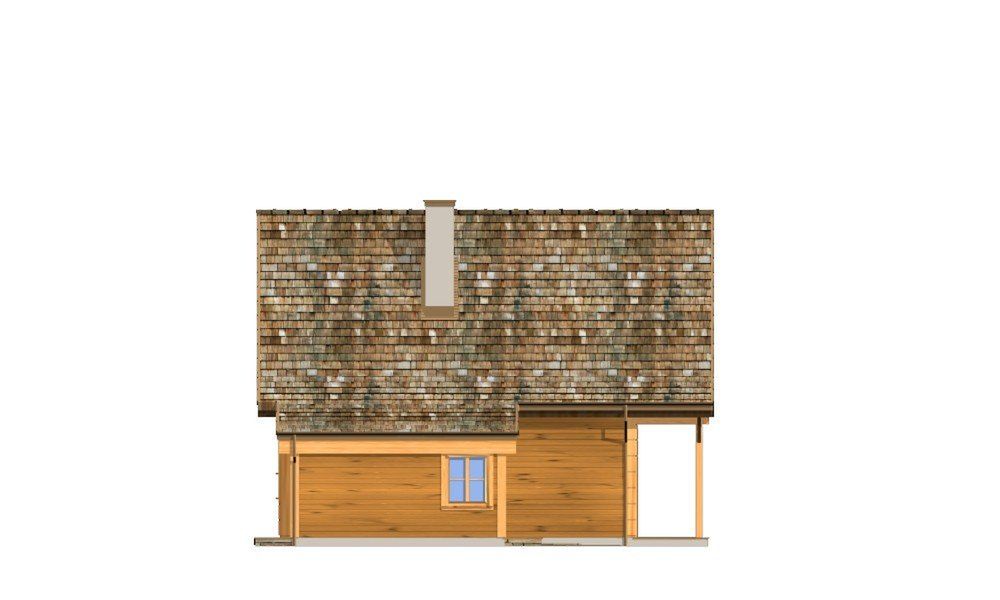

Elewacja prawa projektu Chatka drewniana
Autor: MG Projekt

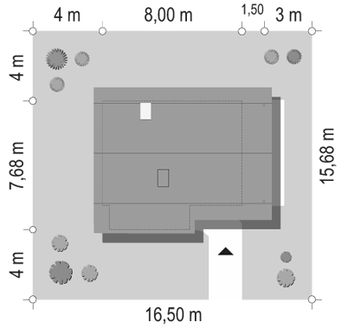

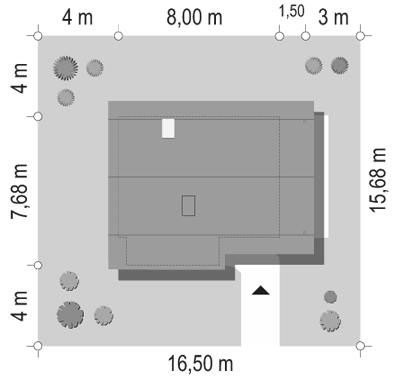

Usytuowanie na działce

Usytuowanie projektu Chatka drewniana na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
67,95 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
56,10 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
82,18 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Powierzchnia netto
70,68 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kubatura brutto
238 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
124,50 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
50°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
7,57 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
8 m
Cena przy zakupie z projektem
Długość elewacji
7,68 m
Cena przy zakupie z projektem
Min. szerokość działki
16,50 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
15,68 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ep
62,10 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia pierwotna określa ilość energii nieodnawialnej potrzebnej w ciągu roku do ogrzewania czy też ogrzania wody użytkowej z uwzględnieniem kosztów produkcji i transportu surowców energetycznych.

Ek
26,40 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia końcowa określa zapotrzebowanie budynku na energię niezbędną do uzyskania założonych parametrów, jak np. temperatura wewnątrz budynku.

Euco
32,70 kWh/(m²rok)
Cena przy zakupie z projektem icon

Energia użytkowa potrzebna do ogrzewania i wentylacji. Im parametr jest niższy tym budynek bardziej energooszczędny.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Fundamenty: betonowe. Ściany zewnętrzne: szkielet drewniany. Strop: belkowy + podsufitka + tynk cienkowarstwowy na OSB lub inne technologie. Pokrycie dachu: dachówka lub blacha dachówkowa.

Chatka drewniana

Co zawiera projekt domu
Chatka drewniana

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

499 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

500 zł

Ikona

Bestseller

Elektroniczna wersja projektu

499 zł

Ikona

Ogrzewanie podłogowe

429 zł

Ikona

Gruntowa pompa ciepła

429 zł

Ikona

Powietrzna pompa ciepła

429 zł

Pokaż więcej (7)

Opis projektu

Projekt domu Chatka drewniana jest wariantem cieszącego się popularnością projektu Chatka. W przeciwieństwie do bazowej wersji projekt ma więcej pokoi, mniejszą powierzchnię. Projekt domu Chatka drewniana to ciekawa propozycja dla osób posiadających średniej szerokości działkę. Dom charakteryzuje się prostą bryłą, więc jego realizacja nie pochłonie zbyt wielu środków finansowych. Projekt ma usytuowaną kalenicę równolegle do drogi, co często określane jest w warunkach zabudowy. Kierowany jest do Inwestorów posiadających działkę pozwalającą na realizację projektu w zabudowie wolnostojącej. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, który jest prosty i ekonomiczny w realizacji. Projekt został zaplanowany z myślą o działkach z wjazdem od południowej strony. Projekt Chatka drewniana to dom parterowy z poddaszem użytkowym, dzięki czemu możemy cieszyć się sporym metrażem nawet na stosunkowo niedużej działce. Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Zaplanowana w projekcie kuchnia zamknięta jest oazą dla kucharza, który może kontynuować swoją pasję bez przeszkadzania innym domownikom. W kuchni znajduje się stół, który jest doskonałym miejscem na rodzinne spotkania i wspólne posiłki. Dodatkowo w salonie przewidziano kominek, nadający wnętrzu niepowtarzalny klimat. Architekt przewidział także na parterze komfortową łazienkę. W domu znajdują się trzy wygodne sypialnie, co sprawia iż jest on doskonałym wyborem dla 2-4 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. Wspólne grillowanie i rodzinne posiłki umili uwzględniony w projekcie taras. Przewidziana przez architekta szkieletowa konstrukcja znacznie skraca czas wzniesienia budynku. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, co jest idealnym rozwiązaniem dla osób ceniących klasykę i prostotę. Dom do 70 m
