Projekt domu At-74 BSK1002

Projekt domu At-74 BSK1002

Powierzchnia użytkowa:

84 m²

Pokoje (bez salonu):

4

Stanowiska garażowe:

0

Łazienki + toalety:

2

Min. szer. i dł. działki:

16 x 17 m

Kąt nachylenia dachu:

45°

Więcej parametrów

Cena projektu:

2 500 zł

Przewidywany czas dostawy

U Ciebie w 14-21 dni roboczych

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

Rzuty

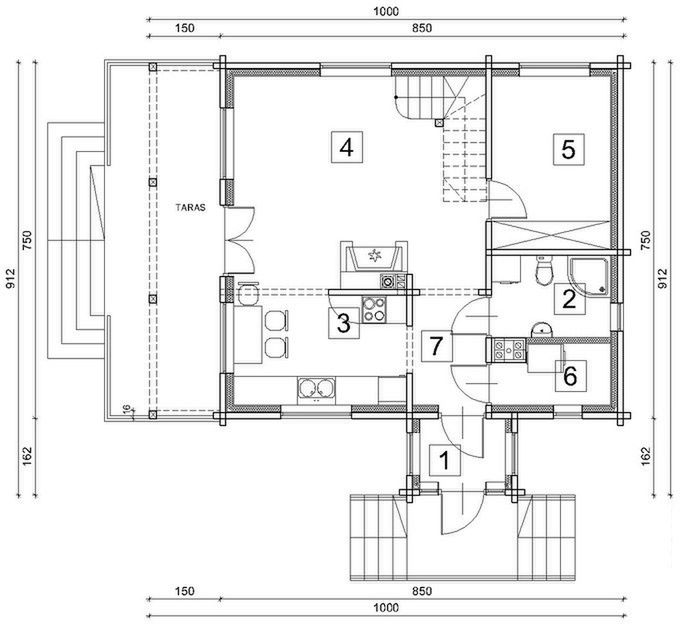

Rzut parteru

Rzut parteru projektu At-74
  • 1. Wiatrołap 2,40 m²
  • 2. Łazienka 4,40 m²
  • 3. Kuchnia 8,50 m²
  • 4. Pokój dzienny 23,80 m²
  • 5. Pokój 9,20 m²
  • 6. Kotłownia 3 m²
  • 7. Korytarz 3,60 m²
  • Razem rzut parteru 54,90 m²

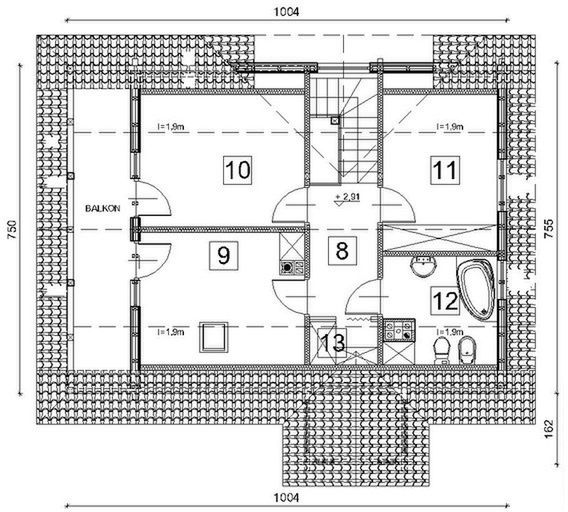

Rzut poddasza

Rzut poddasza projektu At-74
  • 8. Korytarz 4,70 m²
  • 9. Pokój 7,90 m² (11,20 m²)
  • 10. Pokój 8,10 m² (11,40 m²)
  • 11. Pokój 7 m² (9,40 m²)
  • 12. Łazienka 4 m² (6,10 m²)
  • 13. Garderoba 0,50 m² (1,50 m²)
  • Razem rzut poddasza 32,20 m²

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
extraTIP!
Extra tip

Jakie zmiany możesz zrobić w gotowym projekcie domu?

Sprawdź na czym polega adaptacja projektu i dowiedz się jakie zmiany może wprowadzić kierownik budowy, a do jakich potrzebna jest zgoda architekta adaptującego

Dowiedz się więcej

Masz pytania?

Porozmawiaj z Doradcą. Porozmawiaj z Doradcą pod numerem telefonu 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
84 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
78,80 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia netto
99 m²
Cena przy zakupie z projektem icon

Powierzchna wszystkich pomieszczeń w budynku mierzona na wysokości podłogi.

Kąt nachylenia dachu
45°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,12 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
9,12 m
Cena przy zakupie z projektem
Długość elewacji
10 m
Cena przy zakupie z projektem
Min. szerokość działki
16 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
17 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,23 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,23 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany zewnętrzne: bal gr.12cm + wełna min. od wewnątrz 14cm. Ściany wewnętrzne: bal gr. 12cm. strop parteru – belkowy drewniany z podsufitką. Konstrukcja dachu: płatwiowo-jętkowa. dach kryty – blacho-dachówką.

Extradodatki w prezencie

Zdjęcie 1 projektu At-74 BSK1002

Projekt domu At-74, a w nim:

Część podstawowa

  • Projekt architektoniczny

  • Projekt konstrukcyjny

  • Projekt instalacyjny

  • Zgoda na zmiany

  • Uprawnienia architektów i branżystów

  • Charakterystyka energetyczna

Przejdź na stronę ze szczegółami

Extradodatki w prezencie

  • Projekty architektury ogrodowej

    gratis!
  • Tablica informacyjna

    gratis!
  • Dziennik budowy

    gratis!
  • Poradnik “Jak urządzić ogród?”

    gratis!
  • Materiały promocyjne

    gratis!
Przejdź na stronę ze szczegółami

Chcesz zamówić dodatek?

Zadzwoń do nas lub zamów rozmowę Zadzwoń pod numer 71 715 20 60 lub zamów rozmowę
Zadzwoń 71 715 20 60
lub

Opis projektu

Budynek mieszkalny jednorodzinny drewniany z bala, parterowy niepodpiwniczony z poddaszem użytkowym, dachem o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką powlekaną. Wykonany w technologii drewnianej z bala 12x20cm, ściany ocieplone od wewnątrz wełna mineralną gr. 14cm, strop belkowy drewniany. Połączenie ścian wieńcowych na obłap z ostatkami. Przeznaczony jest dla 4-5-osobowej rodziny jako dom całoroczny bądź letniskowy. Walorem domu jest duży zadaszony taras od strony pokoju dziennego, prosta konstrukcja która pozwoli ograniczyć koszty budowy.

Czytaj więcej

Analiza działki

Sprawdź czy ten projekt możesz wybudować na swojej działce i otrzymaj dodatkowe rekomendacje.
Zamów bezpłatnie

Przekroje

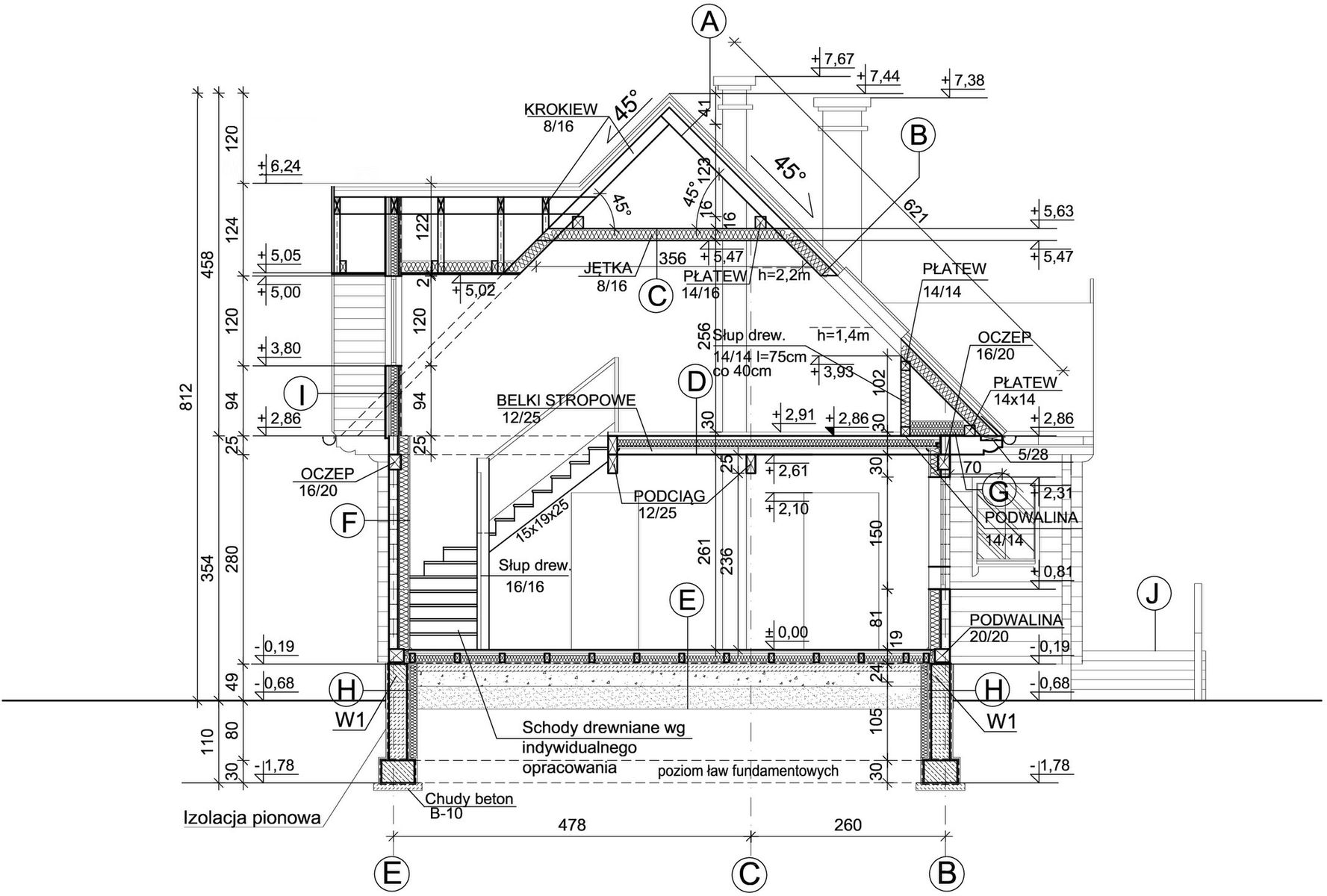

Przekrój pionowy
Przekrój pionowy projektu At-74

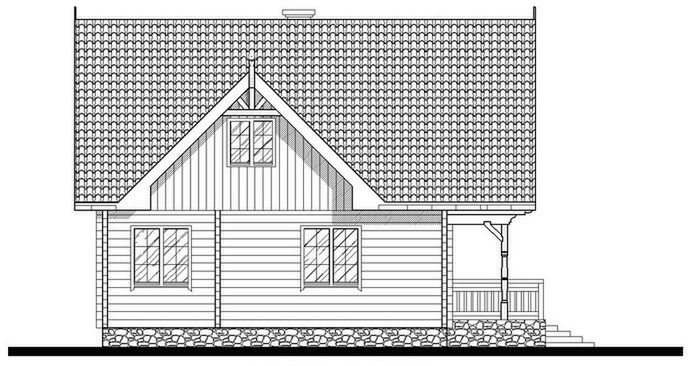

Elewacje

Frontowa
Tylna
Lewa
Prawa

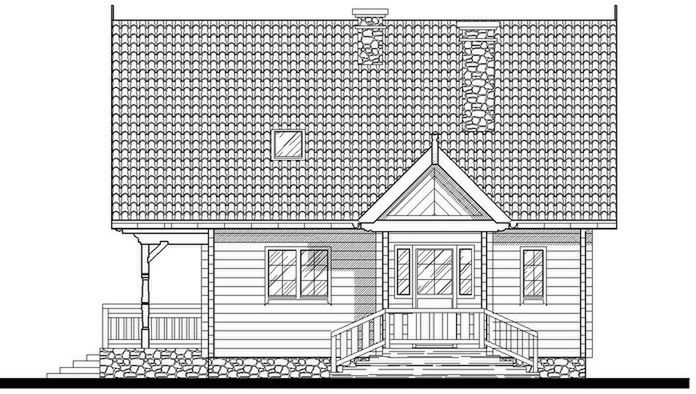

Elewacja frontowa projektu At-74

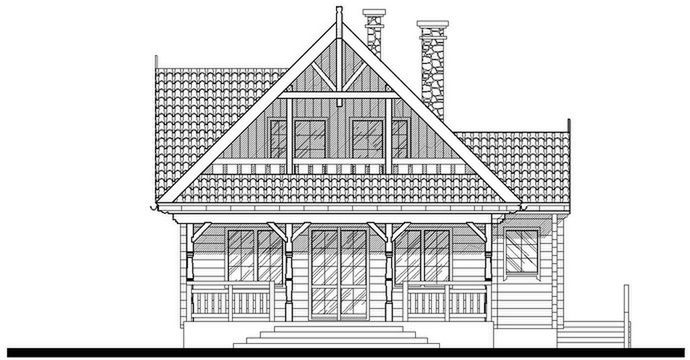

Elewacja tylna projektu At-74

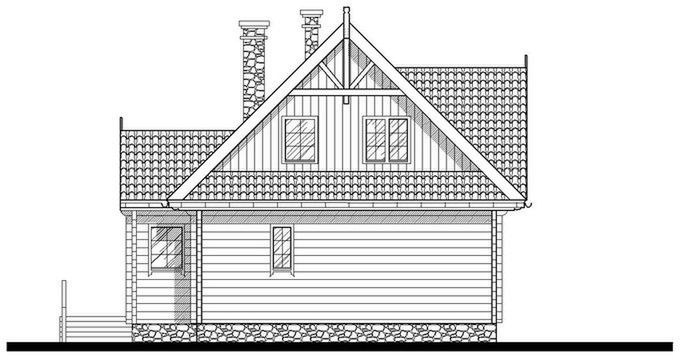

Elewacja lewa projektu At-74
Elewacja prawa projektu At-74
Autor: AT Studio Projekt
