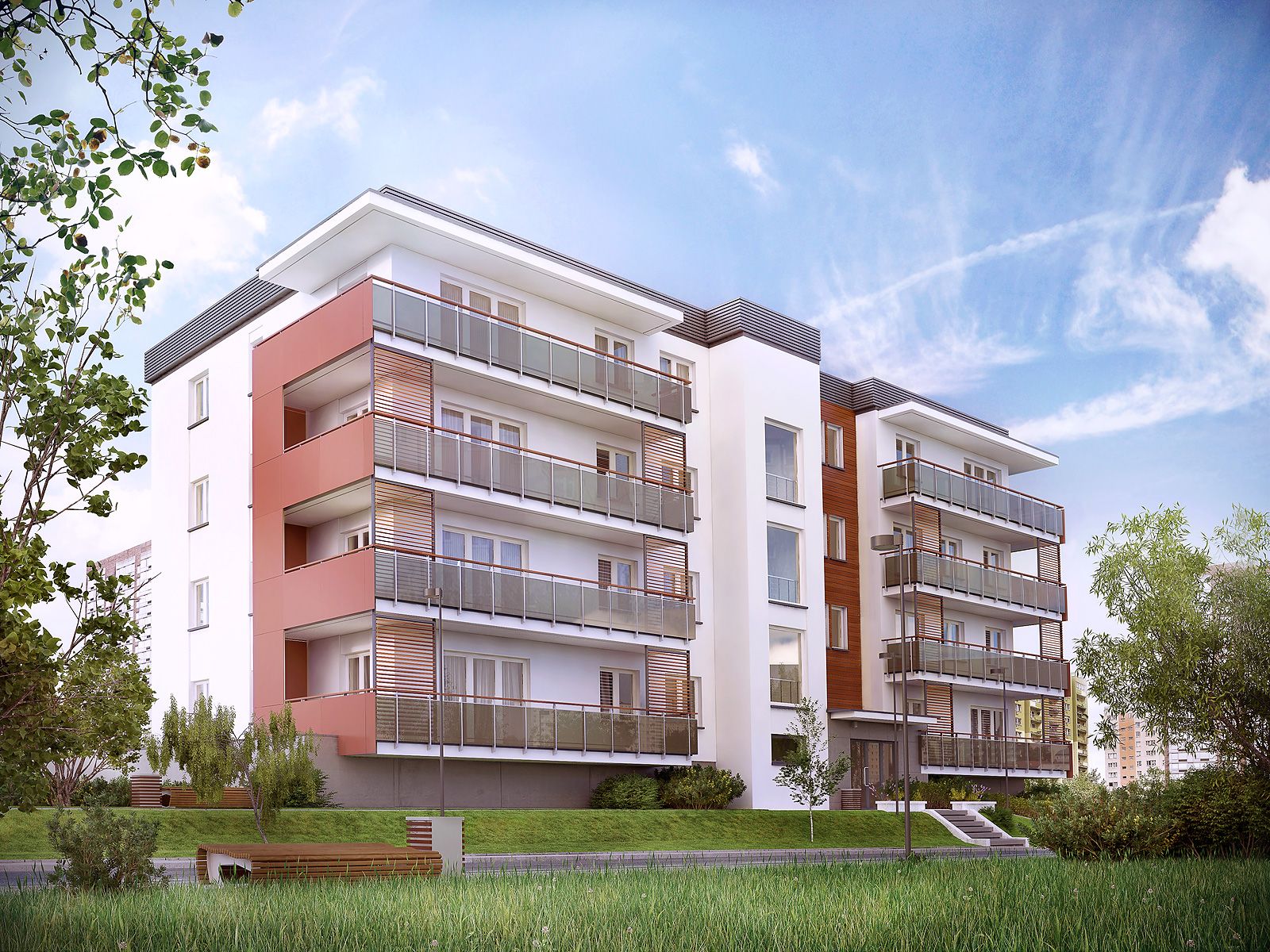

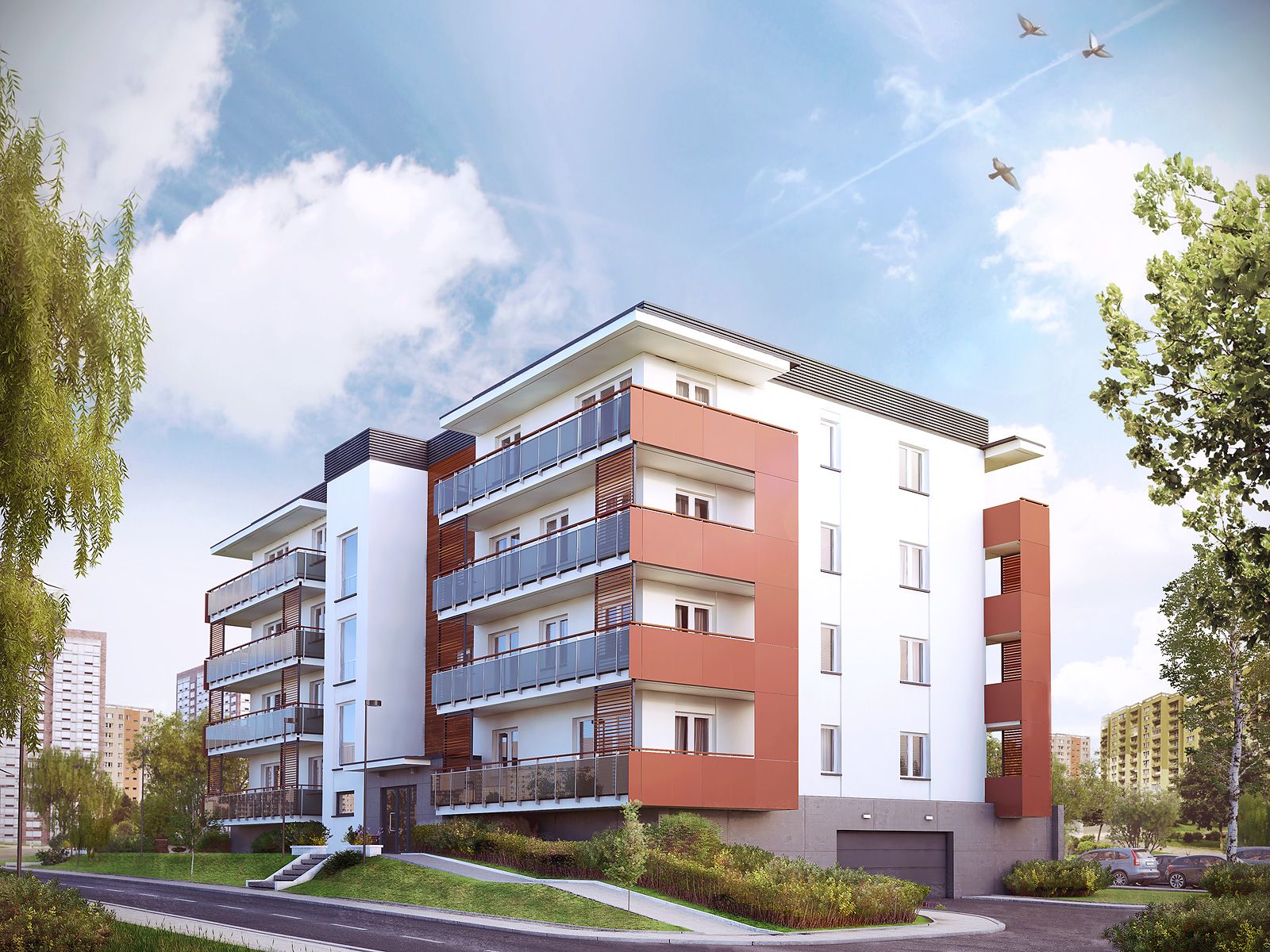

Projekt budynku Saturn Budynek wielorodzinny BSA2085

Dodano!

Projekt budynku Saturn Budynek wielorodzinny BSA2085

Powierzchnia użytkowa:

1 378,80 m²

Pokoje (bez salonu):

31

Stanowiska garażowe:

19

Łazienki + toalety:

10

Min. szer. i dł. działki:

36,9 x 24,25 m

Kąt nachylenia dachu:

Więcej parametrów

Cena projektu:

44 500 zł

Projekt został wycofany z oferty

W razie pytań prosimy o kontakt z Centrum Obsługi Klienta
tel: 71 715 20 60
Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021

Czas realizacji tego projektu może być wydłużony ze względu na zmieniające się przepisy dotyczące standardu WT 2021. Zadzwoń, by zapytać o szczegóły: 71 715 20 60

icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 365 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 365 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Jeżeli zdecydujesz się na projekt w wersji sprzed nowelizacji, będziesz mieć 14 dni na jego zwrot lub wymianę (na podst. Regulaminu serwisu internetowego Extradom.pl, § 10, pkt. 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

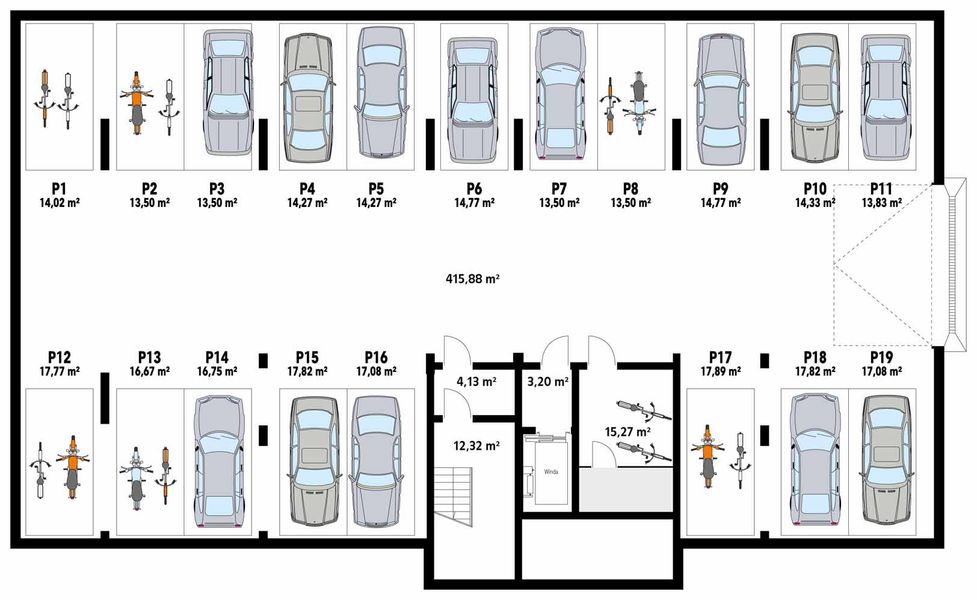

Rzut piwnicy - 328,06 m²

Rzut piwnicy projektu Saturn Budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Garaż jednostanowiskowy 14,02 m²
  • 2. Garaż jednostanowiskowy 13,50 m²
  • 3. Garaż jednostanowiskowy 13,50 m²
  • 4. Garaż jednostanowiskowy 14,27 m²
  • 5. Garaż jednostanowiskowy 14,27 m²
  • 6. Garaż jednostanowiskowy 14,77 m²
  • 7. Garaż jednostanowiskowy 13,50 m²
  • 8. Garaż jednostanowiskowy 13,50 m²
  • 9. Garaż jednostanowiskowy 14,77 m²
  • 10. Garaż jednostanowiskowy 14,33 m²
  • 11. Garaż jednostanowiskowy 13,83 m²
  • 12. Garaż jednostanowiskowy 17,77 m²
  • 13. Garaż jednostanowiskowy 16,67 m²
  • 14. Garaż jednostanowiskowy 16,75 m²
  • 15. Garaż jednostanowiskowy 17,82 m²
  • 16. Garaż jednostanowiskowy 17,08 m²
  • 17. Garaż jednostanowiskowy 17,89 m²
  • 18. Garaż jednostanowiskowy 17,82 m²
  • 19. Garaż jednostanowiskowy 17,08 m²
  • 20. Korytarz 4,13 m²
  • 21. Schody 12,32 m²
  • 22. Korytarz 3,20 m²
  • 23. Rowerownia 15,27 m²
  • Razem rzut piwnicy 328,06 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

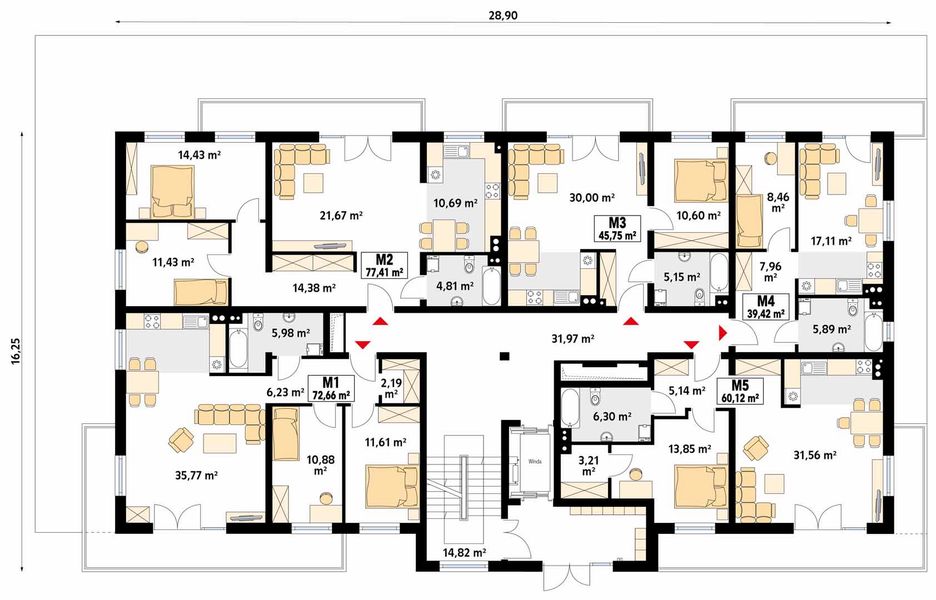

Rzut parteru - 342,09 m²

Rzut parteru projektu Saturn Budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 14,82 m²
  • 2. Hall 31,97 m²
  • 3. Korytarz 6,23 m²
  • 4. Garderoba 2,19 m²
  • 5. Pokój 11,61 m²
  • 6. Pokój 10,88 m²
  • 7. Pokój dzienny + kuchnia 35,77 m²
  • 8. Łazienka 5,98 m²
  • 9. Korytarz 14,38 m²
  • 10. Pokój 11,43 m²
  • 11. Pokój 14,43 m²
  • 12. Pokój dzienny 21,67 m²
  • 13. Kuchnia 10,69 m²
  • 14. Łazienka 4,81 m²
  • 15. Pokój dzienny + kuchnia 30 m²
  • 16. Pokój 10,60 m²
  • 17. Łazienka 5,15 m²
  • 18. Korytarz 7,96 m²
  • 19. Pokój 8,46 m²
  • 20. Pokój dzienny + kuchnia 17,11 m²
  • 21. Łazienka 5,89 m²
  • 22. Korytarz 5,14 m²
  • 23. Pokój dzienny + kuchnia 31,56 m²
  • 24. Pokój 13,85 m²
  • 25. Garderoba 3,21 m²
  • 26. Łazienka 6,30 m²
  • Razem rzut parteru 342,09 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

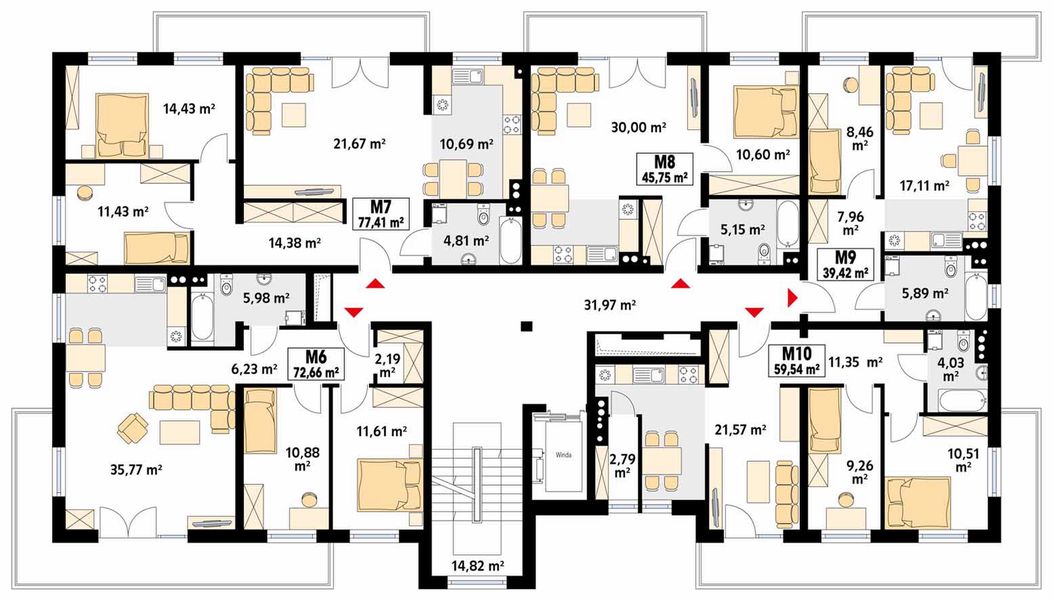

Rzut 1 piętra - 341,54 m²

Rzut 1 piętra projektu Saturn Budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 14,82 m²
  • 2. Hall 31,97 m²
  • 3. Pokój dzienny + kuchnia 21,57 m²
  • 4. Spiżarnia 2,79 m²
  • 5. Korytarz 11,35 m²
  • 6. Pokój 9,26 m²
  • 7. Pokój 10,51 m²
  • 8. Łazienka 4,03 m²
  • 9. Łazienka 5,89 m²
  • 10. Pokój dzienny + kuchnia 17,11 m²
  • 11. Korytarz 7,96 m²
  • 12. Pokój 8,46 m²
  • 13. Łazienka 5,15 m²
  • 14. Pokój 10,60 m²
  • 15. Pokój dzienny + kuchnia 30 m²
  • 16. Kuchnia 10,69 m²
  • 17. Łazienka 4,81 m²
  • 18. Pokój dzienny 21,67 m²
  • 19. Korytarz 14,38 m²
  • 20. Pokój 14,43 m²
  • 21. Pokój 11,43 m²
  • 22. Pokój dzienny + kuchnia 35,77 m²
  • 23. Korytarz 6,23 m²
  • 24. Łazienka 5,98 m²
  • 25. Pokój 10,88 m²
  • 26. Pokój 11,61 m²
  • 27. Garderoba 2,19 m²
  • Razem rzut 1 piętra 341,54 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Rzut 2 piętra - 341,54 m²

Rzut 2 piętra projektu Saturn Budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 14,82 m²
  • 2. Hall 31,97 m²
  • 3. Pokój dzienny + kuchnia 21,57 m²
  • 4. Spiżarnia 2,79 m²
  • 5. Korytarz 11,35 m²
  • 6. Pokój 9,26 m²
  • 7. Pokój 10,51 m²
  • 8. Łazienka 4,03 m²
  • 9. Łazienka 5,89 m²
  • 10. Korytarz 7,96 m²
  • 11. Pokój dzienny + kuchnia 17,11 m²
  • 12. Pokój 8,46 m²
  • 13. Pokój 10,60 m²
  • 14. Łazienka 5,15 m²
  • 15. Pokój dzienny + kuchnia 30 m²
  • 16. Kuchnia 10,69 m²
  • 17. Łazienka 4,81 m²
  • 18. Pokój dzienny 21,67 m²
  • 19. Korytarz 14,38 m²
  • 20. Pokój 14,43 m²
  • 21. Pokój 11,43 m²
  • 22. Pokój dzienny + kuchnia 35,77 m²
  • 23. Łazienka 5,98 m²
  • 24. Korytarz 6,23 m²
  • 25. Pokój 10,88 m²
  • 26. Pokój 11,61 m²
  • 27. Garderoba 2,19 m²
  • Razem rzut 2 piętra 341,54 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

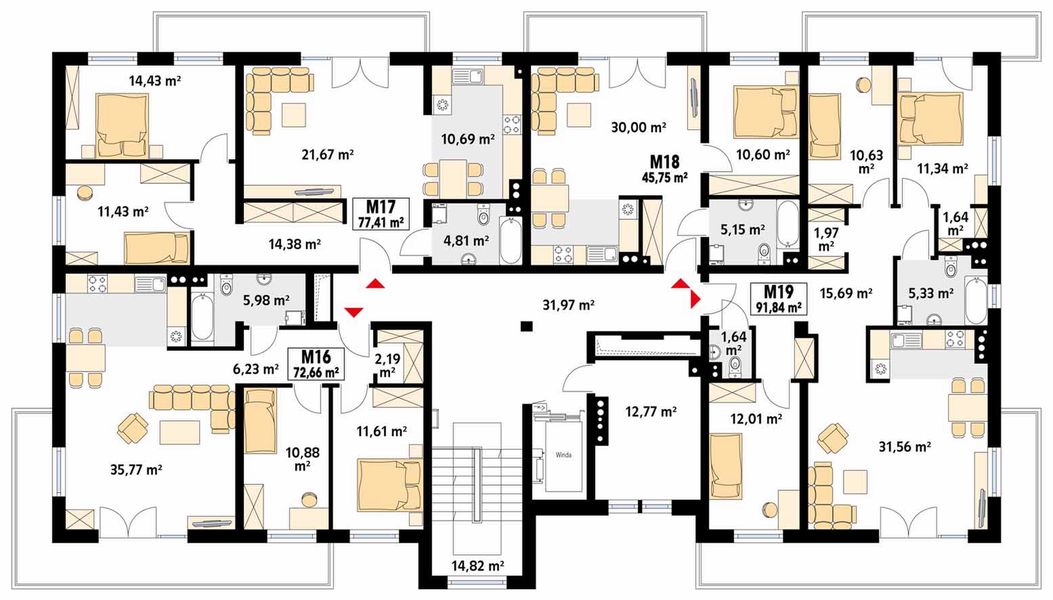

Rzut 3 piętra - 347,19 m²

Rzut 3 piętra projektu Saturn Budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 14,82 m²
  • 2. Hall 31,97 m²
  • 3. Pom. gospodarcze 12,77 m²
  • 4. Korytarz 15,69 m²
  • 5. Wc 1,64 m²
  • 6. Pokój 12,01 m²
  • 7. Pokój dzienny + kuchnia 31,56 m²
  • 8. Łazienka 5,33 m²
  • 9. Garderoba 1,97 m²
  • 10. Pokój 11,34 m²
  • 11. Garderoba 1,64 m²
  • 12. Pokój 10,63 m²
  • 13. Pokój 10,60 m²
  • 14. Łazienka 5,15 m²
  • 15. Pokój dzienny + kuchnia 30 m²
  • 16. Łazienka 4,81 m²
  • 17. Kuchnia 10,69 m²
  • 18. Pokój dzienny 21,67 m²
  • 19. Korytarz 14,38 m²
  • 20. Pokój 14,43 m²
  • 21. Pokój 11,43 m²
  • 22. Pokój dzienny + kuchnia 35,77 m²
  • 23. Łazienka 5,98 m²
  • 24. Korytarz 6,23 m²
  • 25. Pokój 10,88 m²
  • 26. Pokój 11,61 m²
  • 27. Garderoba 2,19 m²
  • Razem rzut 3 piętra 347,19 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Elewacje

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Saturn Budynek wielorodzinny
Elewacja tylna projektu Saturn Budynek wielorodzinny
Elewacja lewa projektu Saturn Budynek wielorodzinny
Elewacja prawa projektu Saturn Budynek wielorodzinny
Autor: Domy w Stylu

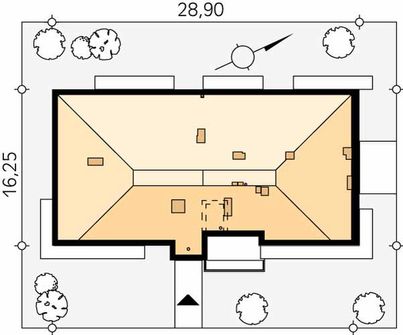

Usytuowanie na działce

Usytuowanie projektu Saturn Budynek wielorodzinny na działce

Sprawdzimy, czy ten projekt jest odpowiedni na Twoją działkę

Standardowo, minimalna odległość budynku od granicy działki wynosi:

  • 3 m dla elewacji bez otworów okiennych
    lub drzwiowych,
  • 4 m dla elewacji z otworami okiennymi
    lub drzwiowymi,
  • 1,5 m dla tarasów, balkonów, daszków, schodów, pochylni czy ramp, galerii, okapu lub gzymsu

Pamiętaj że ostateczne dopasowanie projektu do działki potwierdza architekt adaptujący.

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
1 378,80 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Powierzchnia zabudowy
593,44 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Kubatura brutto
7 681,80 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
392,91 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektów występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
13,93 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Min. szerokość działki
36,90 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
24,25 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Ściany: 2-warstwowe - bloczek silikatowy + styropian. Stropy: prefabrykowane płyty kanałowe. Dach: papa termozgrzewalna, kąt nachylenia 2°. Ogrzewanie:.

Saturn Budynek wielorodzinny

Co zawiera projekt budynku
Saturn Budynek wielorodzinny

Ważne dla Ciebie

19.09.2021 r. wchodzi w życie nowelizacja prawa budowlanego. Od tego dnia urzędy będą wymagać od Inwestorów dokumentacji projektowej w 3 egzemplarzach. Jeśli będziesz wnioskować o pozwolenie na budowę po tym terminie, zamów Projekt 3+.

Potrzebujesz projektu w innej wersji? Skontaktuj się z naszym Doradcą.

Co zawiera
Projekt 3+

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Dodatkowy egzemplarz projektu

13 350 zł

Ikona

Bestseller

Elektroniczna wersja projektu

6 675 zł

Opis projektu

Saturn to wielorodzinny budynek mieszkalny, w którym na 4 kondygnacjach zaprojektowano 19 mieszkań o zróżnicowanej powierzchni i różnej liczbie pokoi. Znajdują się tam mieszkania o powierzchni od 39,42 m2 do 91,84 m2, które posiadają od dwóch do czterech pokoi. Każde mieszkanie posiada spory balkon. Mieszkania są zróżnicowane nie tylko pod kątem metrażu i ilości pomieszczeń, ale również pod względem kształtu i układu funkcjonalnego, w taki sposób, aby każdy mógł znaleźć mieszkanie w swoim stylu. W podziemiu znajduje się garaż z 19 miejscami postojowymi, kotłownia oraz pomieszczenia gospodarcze. Wnętrze budynku prezentuje się bardzo efektownie i estetycznie, dzięki zastosowaniu materiałów budowlanych i wykończeniowych najwyższej jakości. Elewacja budynku również odznacza się podwyższonym standardem wykończenia.

Czytaj więcej

Informacje dodatkowe

Projekt jest w fazie koncepcji. Przy zakupie projektu należy zapłacić 30% zaliczki. Zaliczka jest bezzwrotna w przypadku zwrotu lub rezygnacji z zamówienia.
