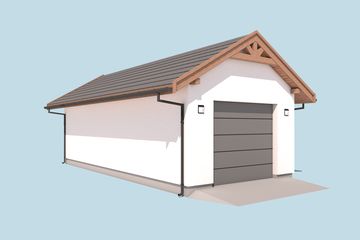

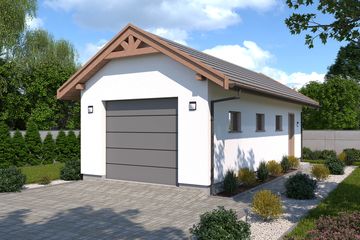

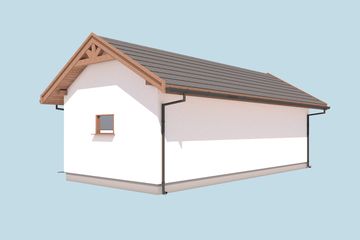

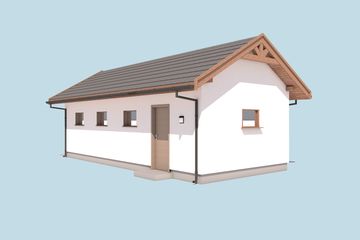

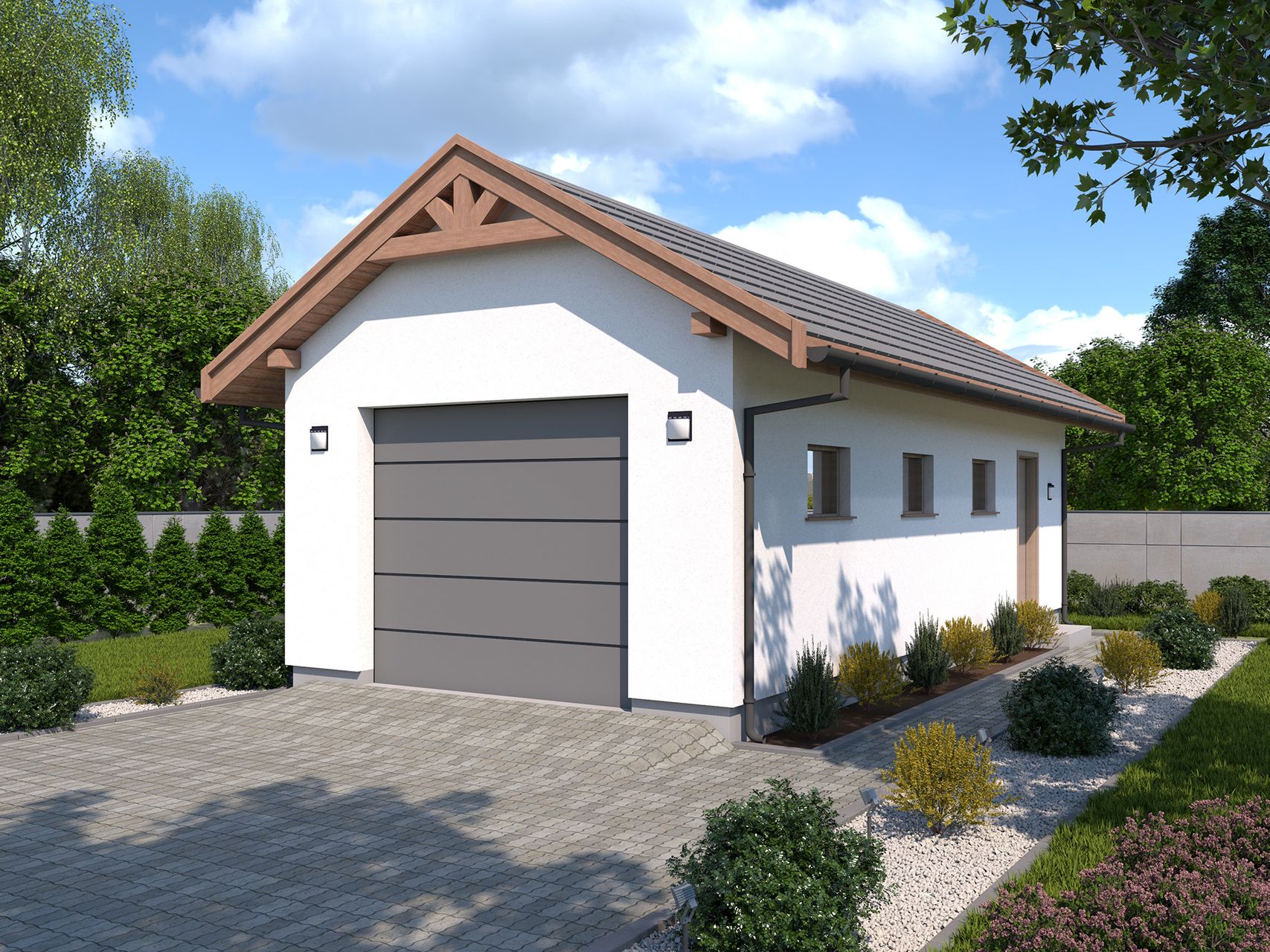

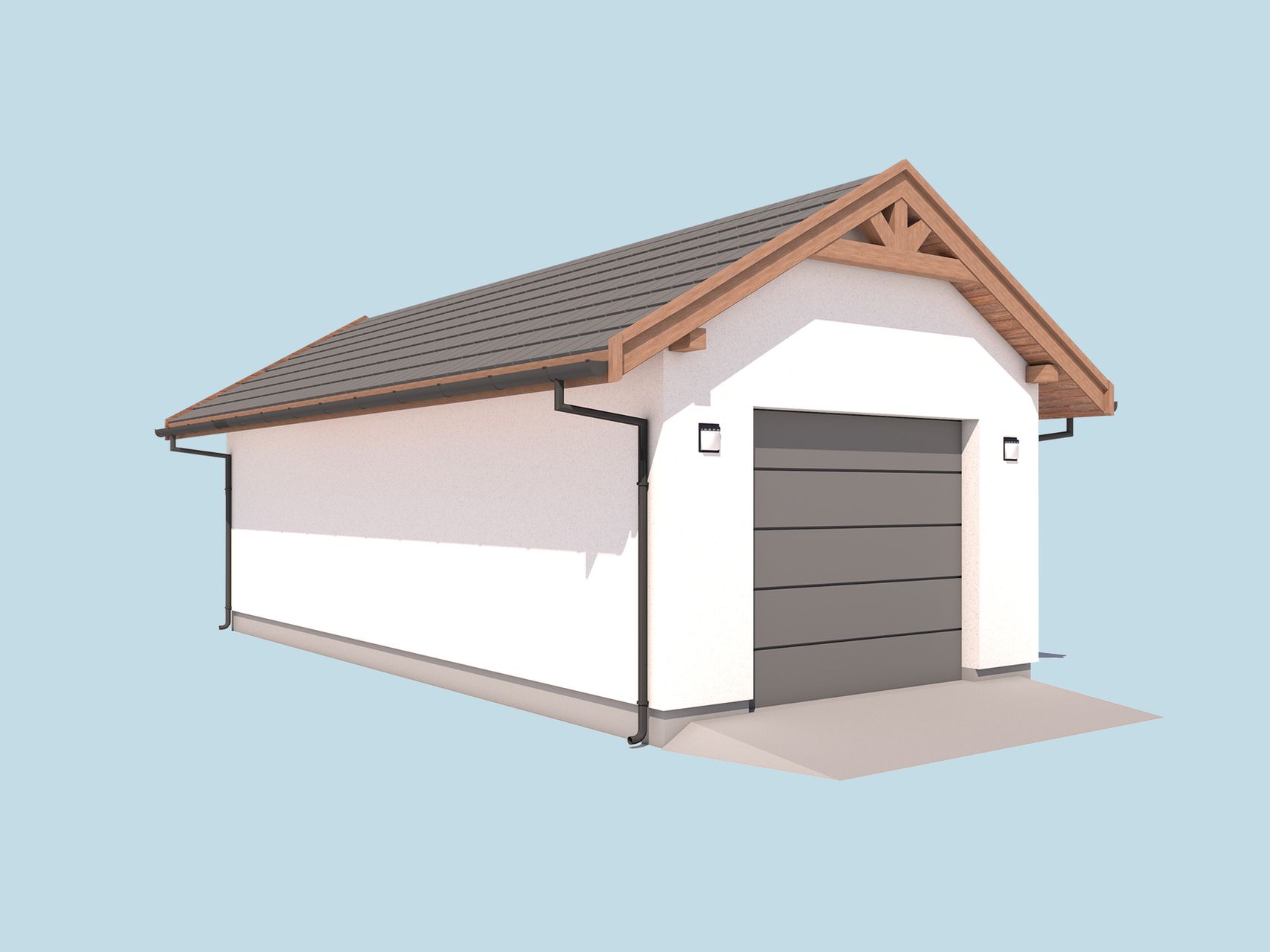

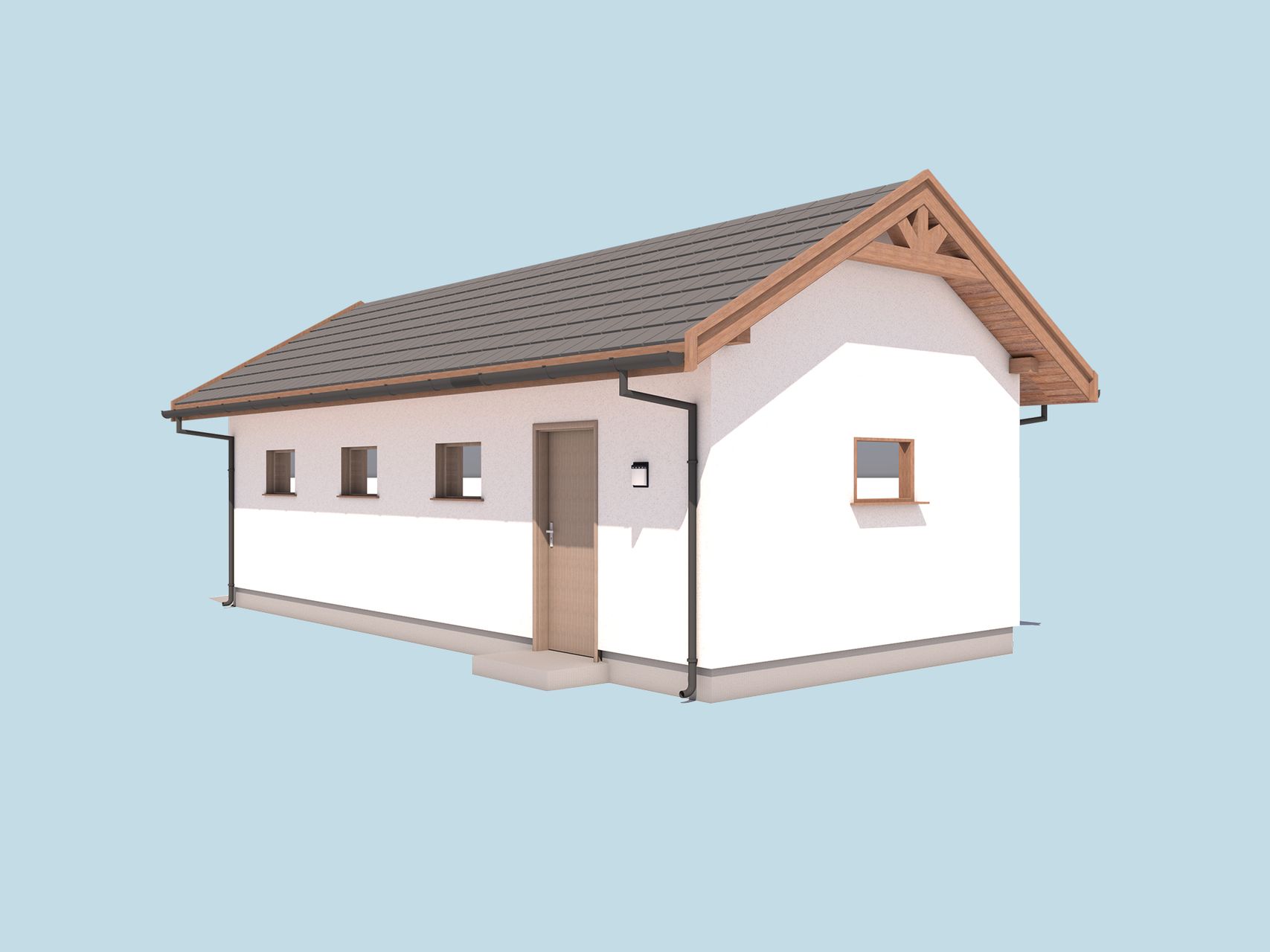

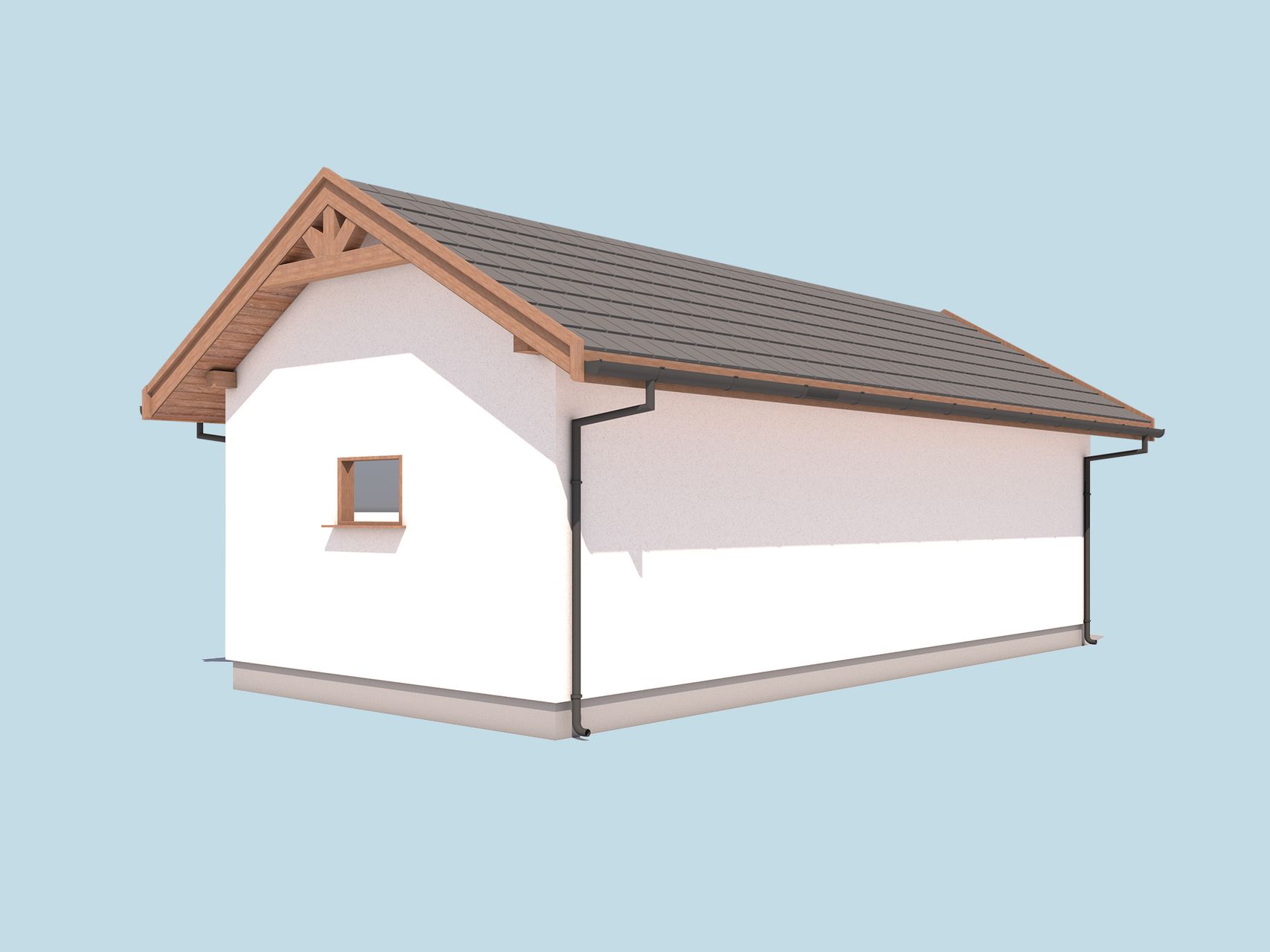

Projekt budynku gospodarczego z garażem 1-st., dachem dwuspadowym.
Czytaj więcejProjekt budynku G340 szkielet drewniany budynek gospodarczy SLN2783
Dodano!
Dodano!

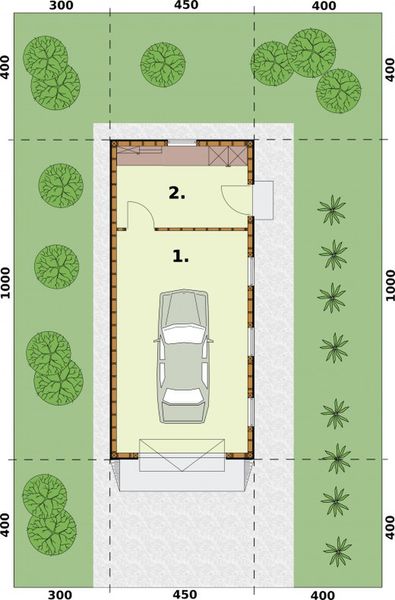

Rzut parteru
- 1. Garaż jednostanowiskowy 28,16 m²
- 2. Pomieszczenie gospodarcze 10,23 m²
- Razem rzut parteru 38,39 m²
Projekt budynku G340 szkielet drewniany budynek gospodarczy SLN2783
| Powierzchnia użytkowa: | 38,46 m² |
|---|---|
| Pokoje (bez salonu): | 0 |
| Stanowiska garażowe: | 1 |
| Łazienki + toalety: | 0 |
| Kąt nachylenia dachu: | 30° |
| Min. szer. i dł. działki: | 11,5 x 18 m |
| Konstrukcja: | Szkieletowa |
Cena projektu:
890 zł
Wydłużony czas realizacji
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
30 dni na zwrot, 100 dni na wymianę
Darmowa dostawa do paczkomatu lub kurierem
Gwarancja najniższej ceny
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty
Jak wygląda proces zmianRzut parteru - 38,39 m²
- 1. Garaż jednostanowiskowy 28,16 m²
- 2. Pomieszczenie gospodarcze 10,23 m²
- Razem rzut parteru 38,39 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Podobne projekty (33)

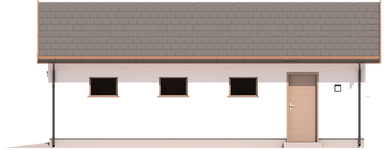

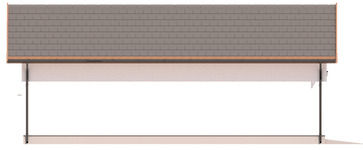

Zobacz wszystkieElewacje
Frontowa
Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
38,46 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
45 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
45 m²
Powierzchnia dachu
77,50 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
30°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
4,68 m
Szerokość elewacji
4,50 m
Długość elewacji
10 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
11,50 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
18 m
Technologia i konstrukcja
Konstrukcja
Szkieletowa
Opis szczegółowy
Fundamenty: Tradycyjne fundament kopany na 1m głębokości. Ławy fundamentowe wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy niepiaskowej na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm.Ściany zewnętrzne: Na konstrukcję nośną ściany zewnętrznej składają się: pozioma podwójna podwalina, pionowe słupki oraz oczep górny. W narożach ścian stosować drewniane słupy lite 15x15cm. Dodatkowo dla łatwiejszego mocowania płyt gipsowo-włóknowych należy do słupów narożnych dostawić słupki o przekroju 5x15cm. Więźba dachowa: Zaprojektowano więźbę w układzie krokwiowo-jętkowym z grzędą oraz krokwiowo-jętkowym z drewna klasy co najmniej C-24 o wilgotności <18%. Wiązary oparte będą na ścianie za pomocą murłat. Pokrycie dachu: Zaprojektowano dach dwuspadowy o kącie nachylenia połaci 30° w stosunku do poziomu. Pokrycie dachu wykonać z dachówki ceramicznej „KORAMIC”, akcesoria dachowe „KORATECH” - system „Wienerberger”.
Co zawiera projekt budynku
G340 szkielet drewniany budynek gospodarczy?
Każdy projekt domu zawiera:
- Projekt architektoniczno-budowlany
- Projekt techniczny
- Bezpłatną zgodę na zmiany
- Kopię uprawnień architektów i branżystów
- Charakterystykę energetyczną (dla projektów domów)
Płatne dodatki
do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Tablica budowlana
30 zł
Opis projektu
Informacje dodatkowe
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
