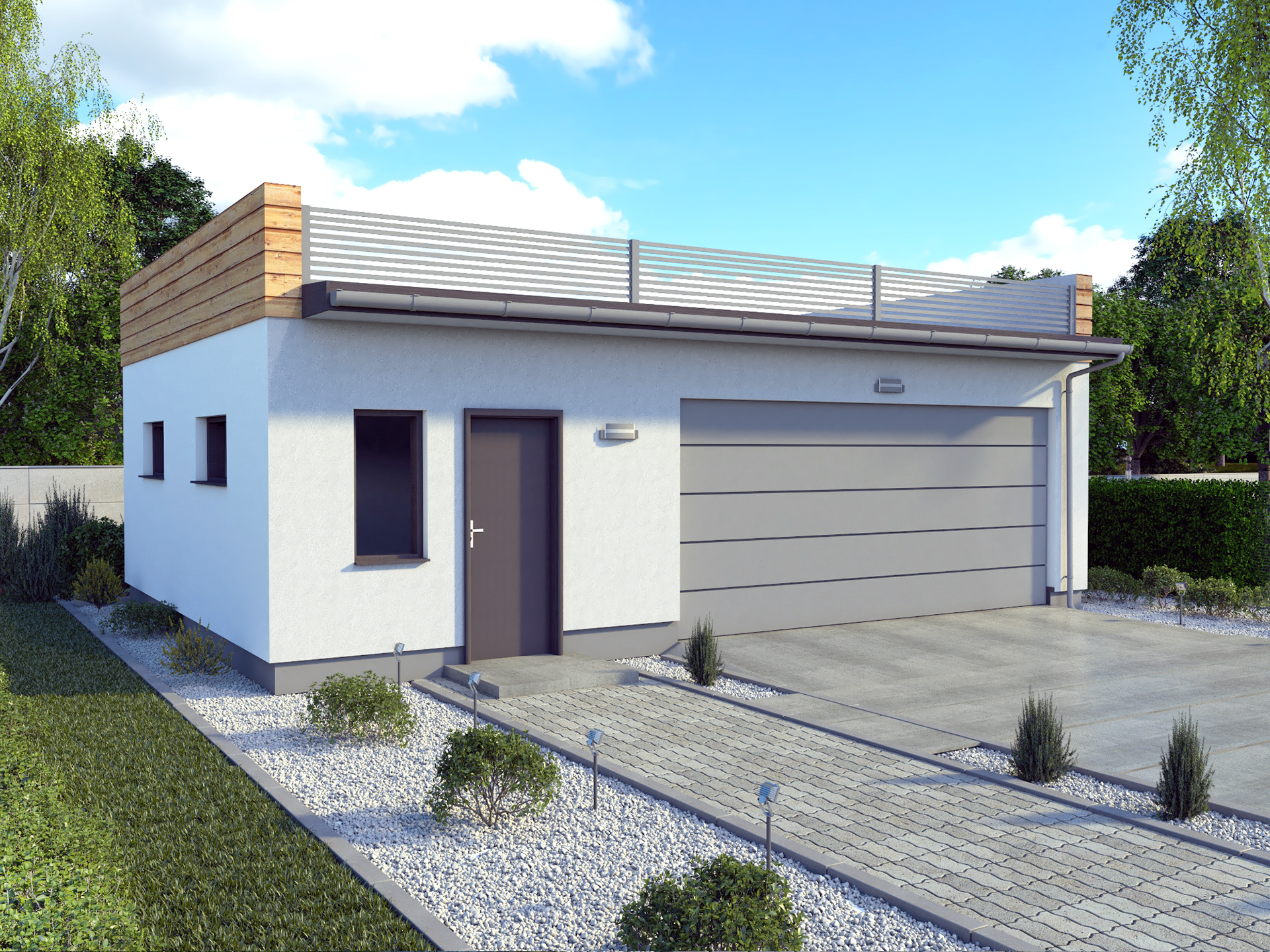

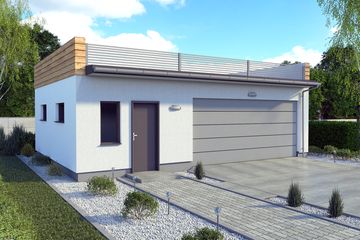

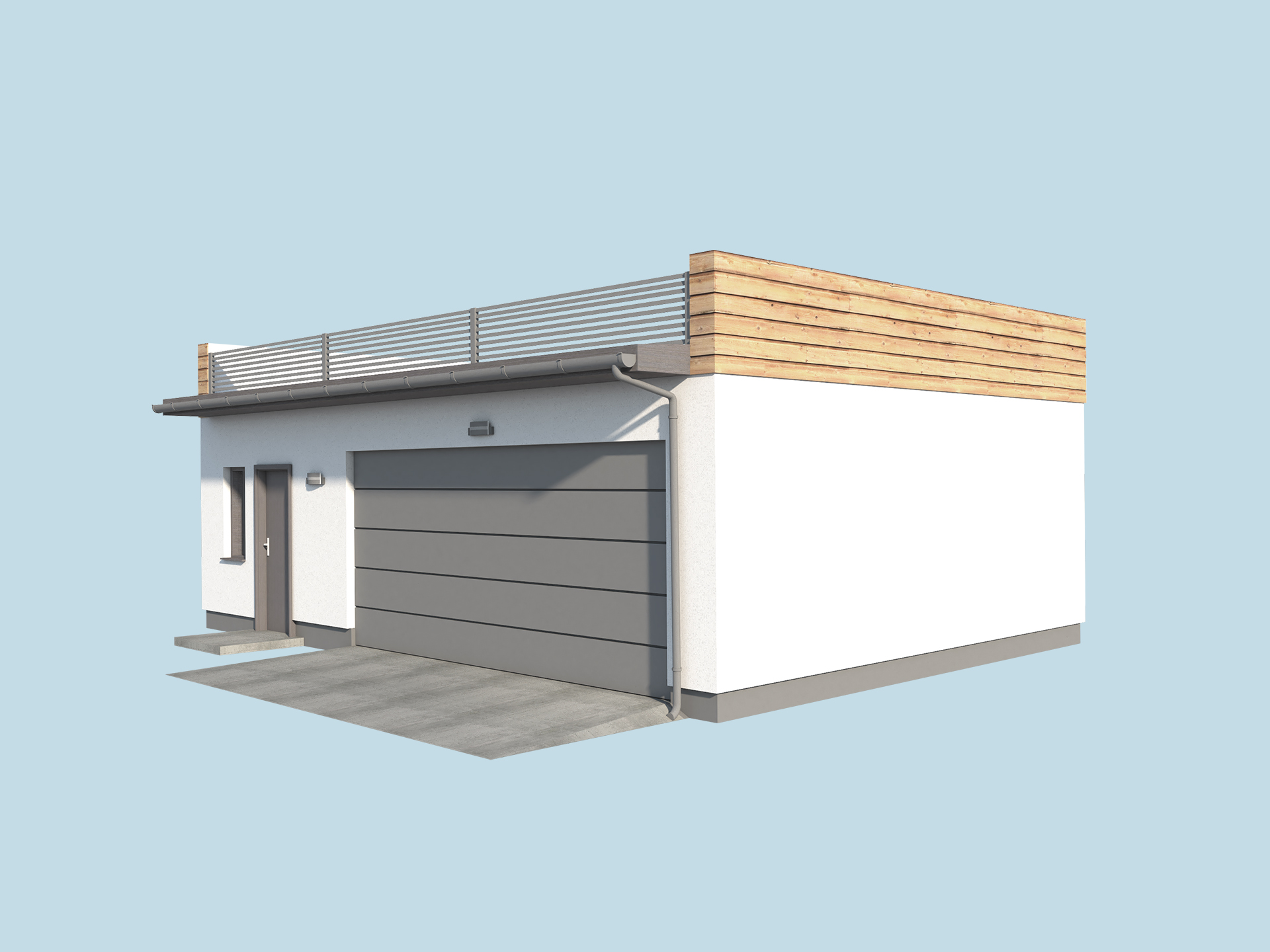

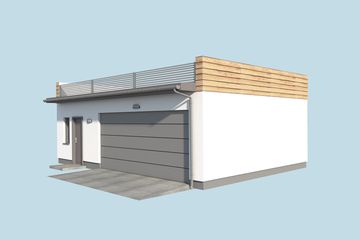

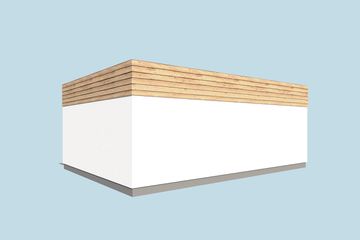

Projekt budynku gospodarczego G296A budynek gospodarczy z obszernym garażem, dachem płaskim.
Czytaj więcejProjekt budynku G296A budynek gospodarczy SLN2780
Dodano!
Dodano!

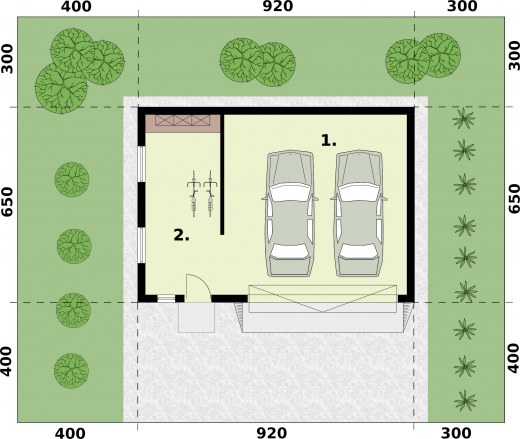

Rzut parteru
- 1. Garaż dwustanowiskowy 36,15 m²
- 2. Pomieszczenie gospodarcze 14,78 m²
- Razem rzut parteru 50,93 m²
Projekt budynku G296A budynek gospodarczy SLN2780
| Powierzchnia użytkowa: | 50,93 m² |
|---|---|
| Pokoje (bez salonu): | 0 |
| Stanowiska garażowe: | 2 |
| Łazienki + toalety: | 0 |
| Kąt nachylenia dachu: | 3° |
| Min. szer. i dł. działki: | 16,2 x 13,50 m |
| Konstrukcja: | Murowana |
Cena projektu:
990 zł
Wydłużony czas realizacji
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
30 dni na zwrot, 100 dni na wymianę
Darmowa dostawa do paczkomatu lub kurierem
Gwarancja najniższej ceny
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty
Jak wygląda proces zmianRzut parteru - 50,93 m²
- 1. Garaż dwustanowiskowy 36,15 m²
- 2. Pomieszczenie gospodarcze 14,78 m²
- Razem rzut parteru 50,93 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Warianty projektu (2)
Podobne projekty (12)

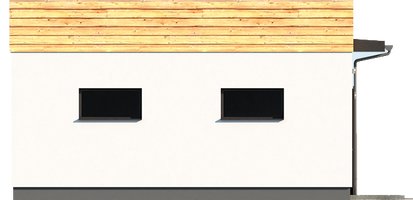

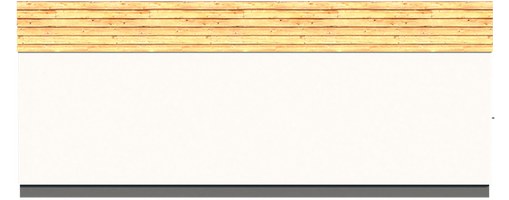

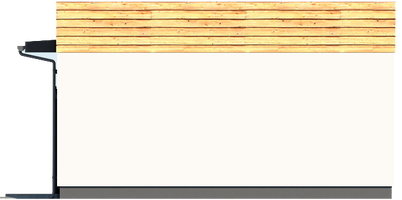

Zobacz wszystkieElewacje

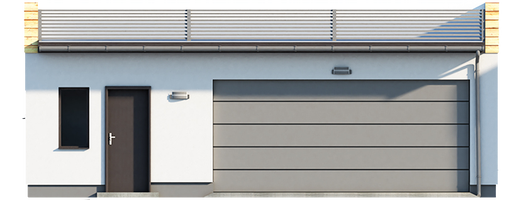

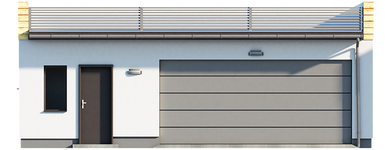

Frontowa

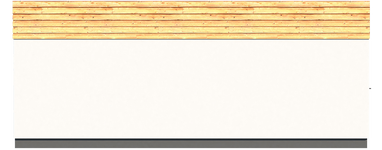

Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
50,93 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
59,80 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
59,80 m²
Powierzchnia dachu
59,34 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
3°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
3,80 m
Szerokość elewacji
9,20 m
Długość elewacji
6,50 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
16,20 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
13,50 m
Technologia i konstrukcja
Konstrukcja
Murowana
Opis szczegółowy
Fundamenty:Tradycyjny fundament kopany na 1m głębokości. Ławy fundamentowe o wymiarach bxh=50x30 wykonać z betonu C20/25 ( B25) i posadowić na podkładzie z chudego betonu gr. 10cm. Ławy fundamentowe zazbroić prętami zgodnie z rysunkiem fundamentów (stal A-I (PB240), A-III (34GS)).Ściany zewnętrzne: Ściany zewnętrzne zaprojektowano z pustaków ceramicznych gr. 25cm “Porotherm - dryfix", na zaprawie porotherm-system dryfix.Więźba dachowa:Zaprojektowano więźbę w układzie krokwiowym z drewna klasy C-24 o wilgotności <18%. Krokwie oparte będą na murze za pomocą murłat i klinów z drewna dębowego w gniazdach w murze. Pokrycie dachu: Nad budynkiem zaprojektowano dach jako jednospadowy o kącie nachylenia połaci 3º w stosunku do poziomu. Pokrycie dachu wykonać z papy termozgrzewalnej.
Co zawiera projekt budynku
G296A budynek gospodarczy?
Każdy projekt domu zawiera:
- Projekt architektoniczno-budowlany
- Projekt techniczny
- Bezpłatną zgodę na zmiany
- Kopię uprawnień architektów i branżystów
- Charakterystykę energetyczną (dla projektów domów)
Płatne dodatki
do projektu
Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.
Bestseller
Tablica budowlana
30 zł
Opis projektu
Informacje dodatkowe
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
