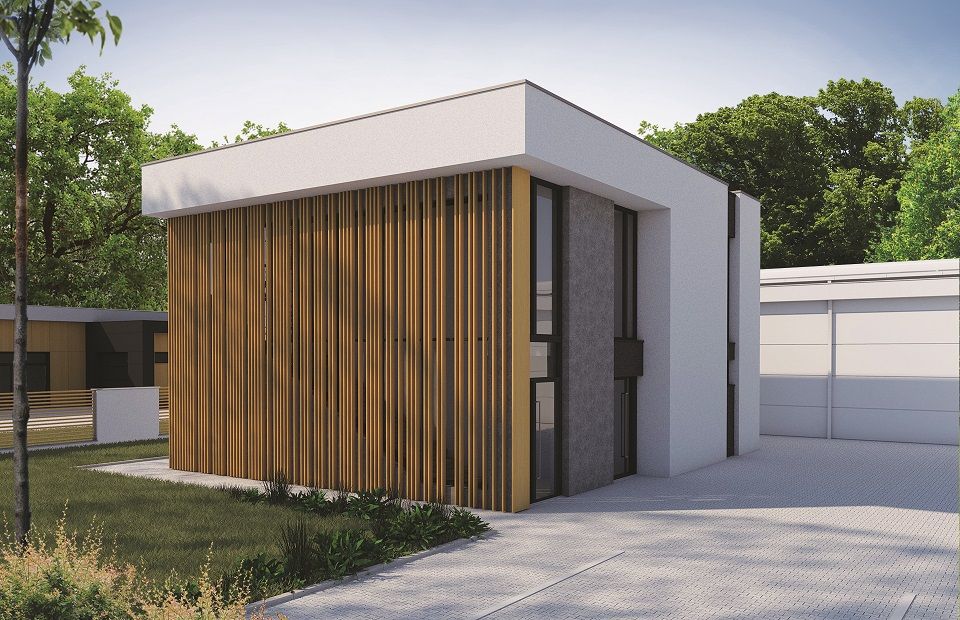

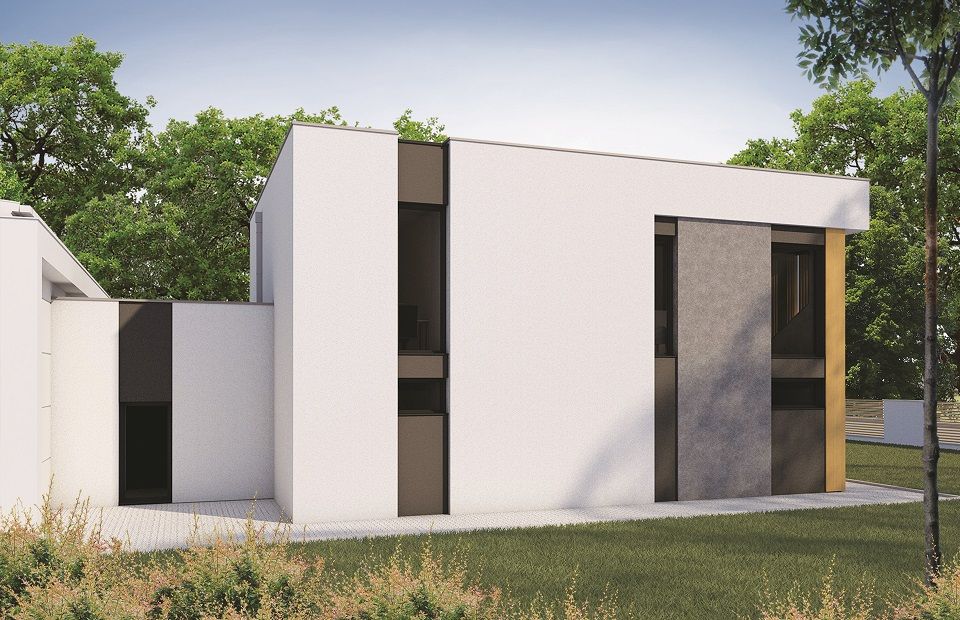

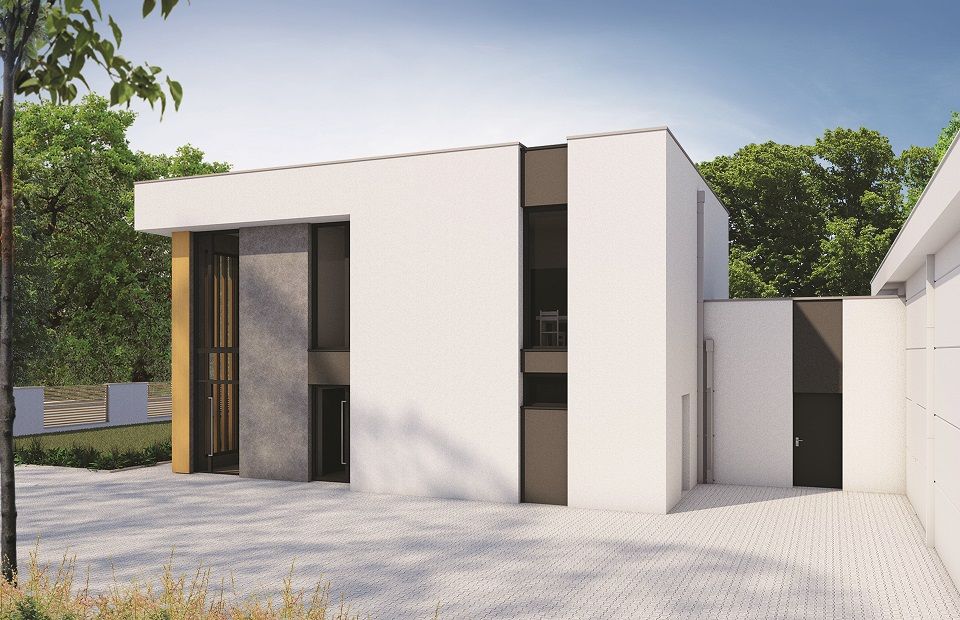

Projekt budynku Budynek socjalno-biurowy BSB-174 SKA1074

Dodano!
Dodano!

Rzut parteru

  • 1. Wiatrołap 5,05 m²
  • 2. Biuro 14,19 m²
  • 3. Pomieszczenie gospodarcze 15,71 m²
  • 4. Korytarz 14,26 m²
  • 5. Łącznik 9,49 m²
  • 6. Kuchnia 8,29 m²
  • 7. Szatnia 6,83 m²
  • 8. Łazienka 10,19 m²
  • 9. Szatnia 9,38 m²
  • 10. Łazienka 2,48 m²
  • Razem rzut parteru 95,87 m²
  • 1. Recepcja 22,48 m²
  • 2. Kuchnia 4,91 m²
  • 3. Łazienka 5,05 m²
  • 4. Biuro 12,61 m²
  • 5. Pokój 15,67 m²
  • 6. Pokój 13,96 m²
  • 7. Pomieszczenie gospodarcze 4,12 m²
  • Razem rzut 1 piętra 78,80 m²

Projekt budynku Budynek socjalno-biurowy BSB-174 SKA1074

Powierzchnia użytkowa: 174,67 m²
Pokoje (bez salonu): 2
Stanowiska garażowe: 0
Łazienki + toalety: 3
Kąt nachylenia dachu: 1,70°
Min. szer. i dł. działki: 24,3 x 18,25 m
Konstrukcja: Murowana

Cena projektu:

9 000 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

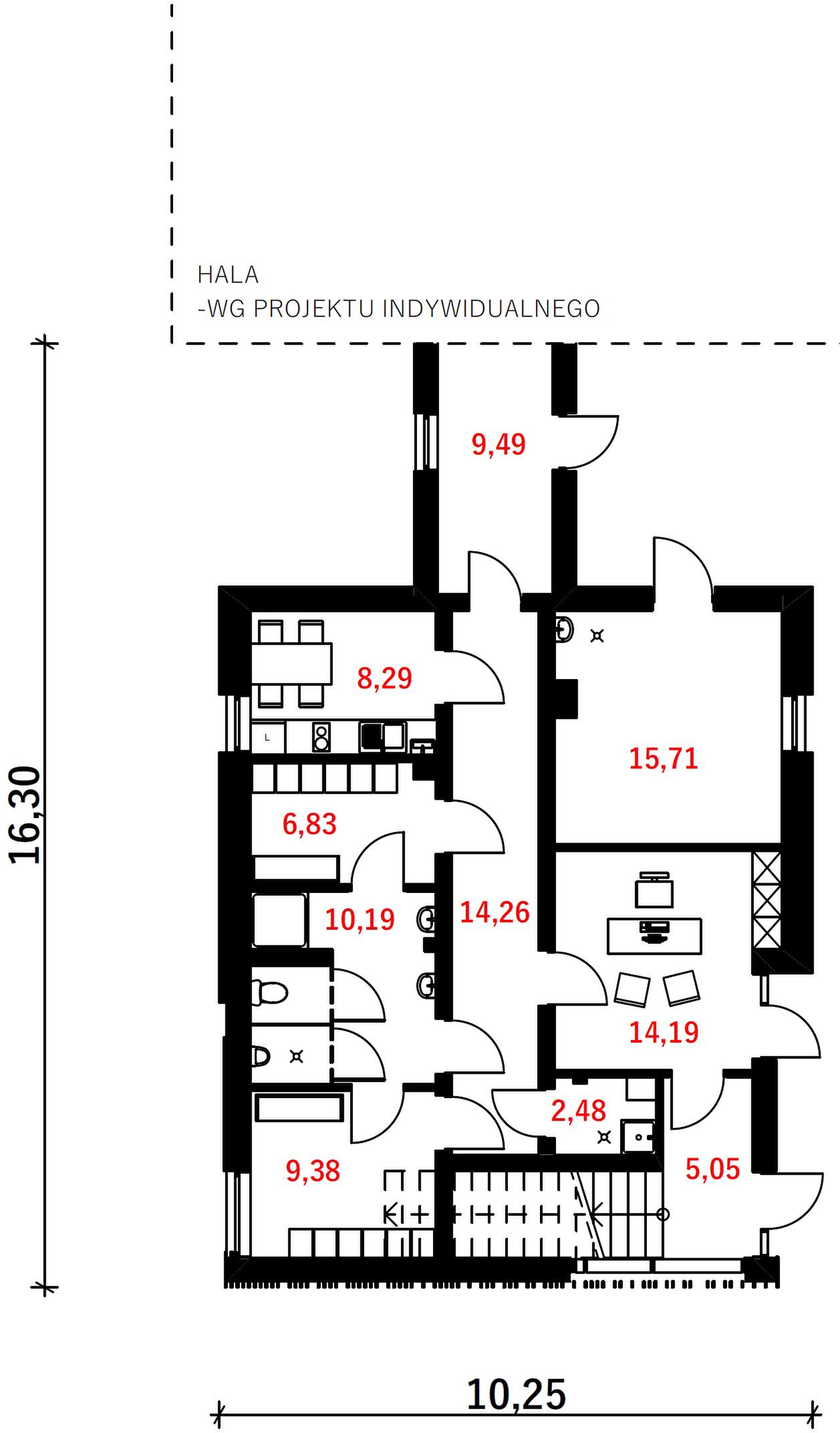

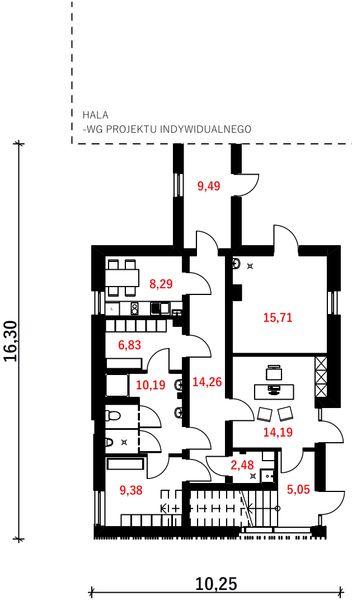

Rzut parteru - 95,87 m²

Rzut parteru projektu Budynek socjalno-biurowy BSB-174

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,05 m²
  • 2. Biuro 14,19 m²
  • 3. Pomieszczenie gospodarcze 15,71 m²
  • 4. Korytarz 14,26 m²
  • 5. Łącznik 9,49 m²
  • 6. Kuchnia 8,29 m²
  • 7. Szatnia 6,83 m²
  • 8. Łazienka 10,19 m²
  • 9. Szatnia 9,38 m²
  • 10. Łazienka 2,48 m²
  • Razem rzut parteru 95,87 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

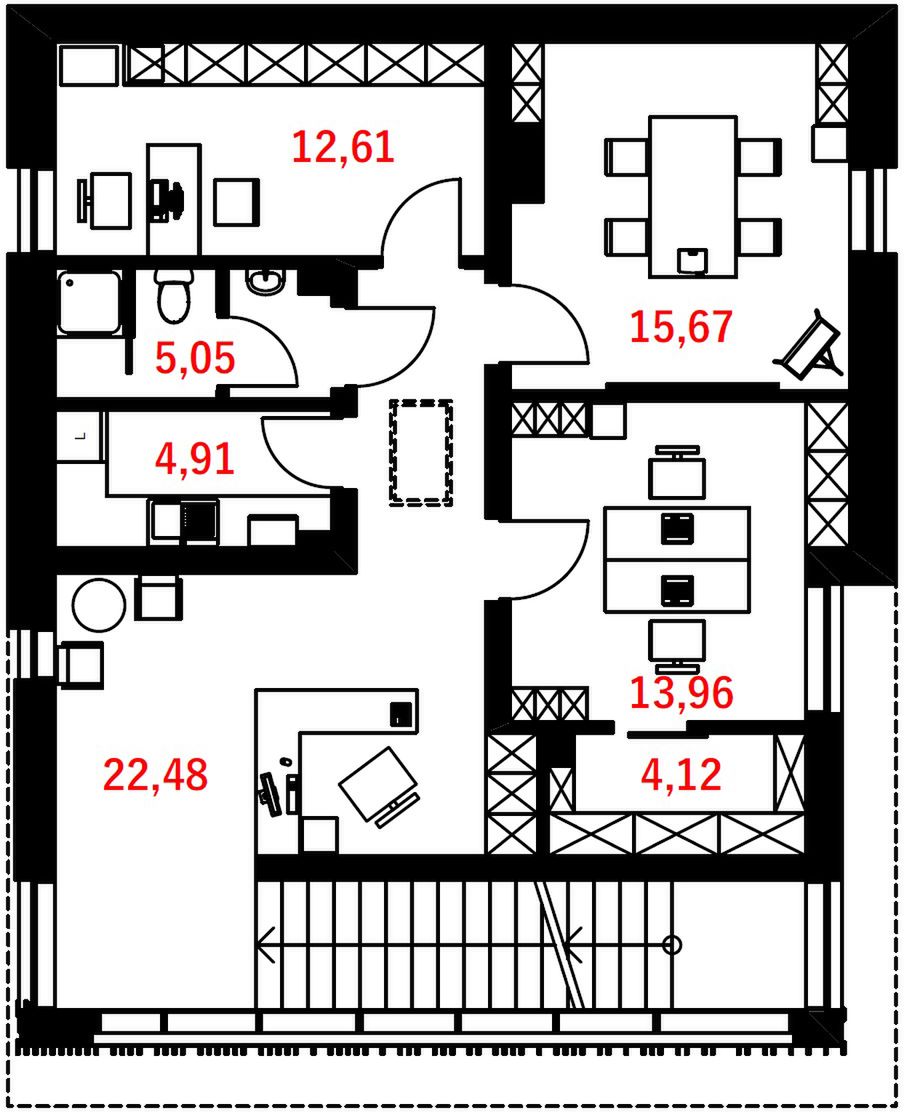

Rzut 1 piętra - 78,80 m²

Rzut 1 piętra projektu Budynek socjalno-biurowy BSB-174

Zapytaj, co możesz zmienić

  • 1. Recepcja 22,48 m²
  • 2. Kuchnia 4,91 m²
  • 3. Łazienka 5,05 m²
  • 4. Biuro 12,61 m²
  • 5. Pokój 15,67 m²
  • 6. Pokój 13,96 m²
  • 7. Pomieszczenie gospodarcze 4,12 m²
  • Razem rzut 1 piętra 78,80 m²

Otrzymasz PDF-y z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

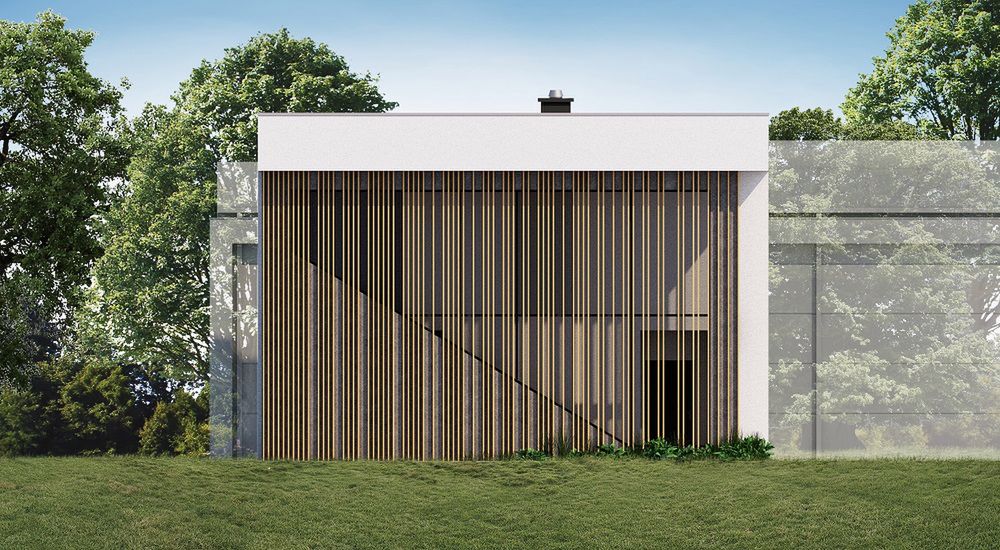

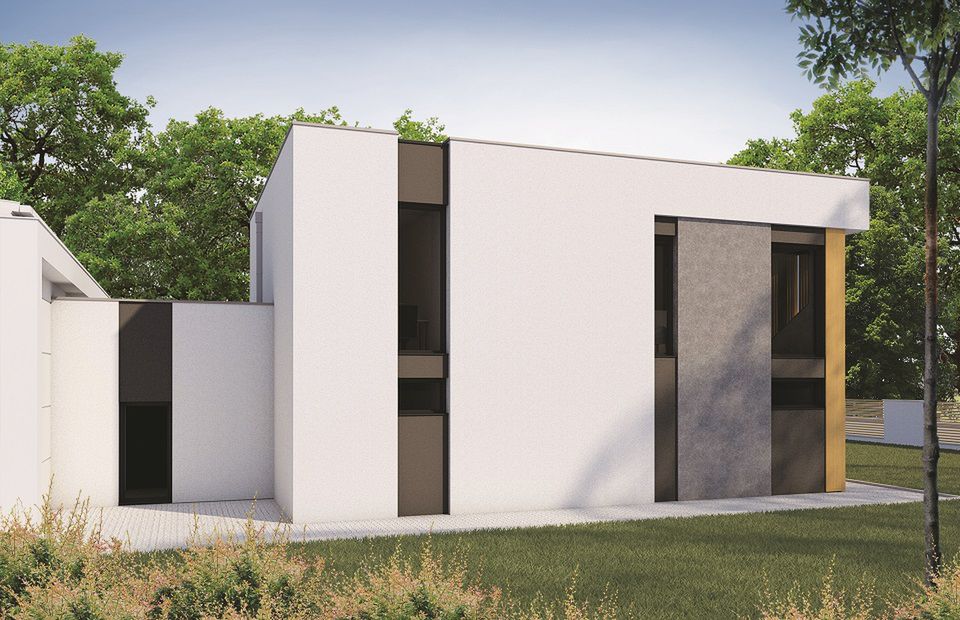

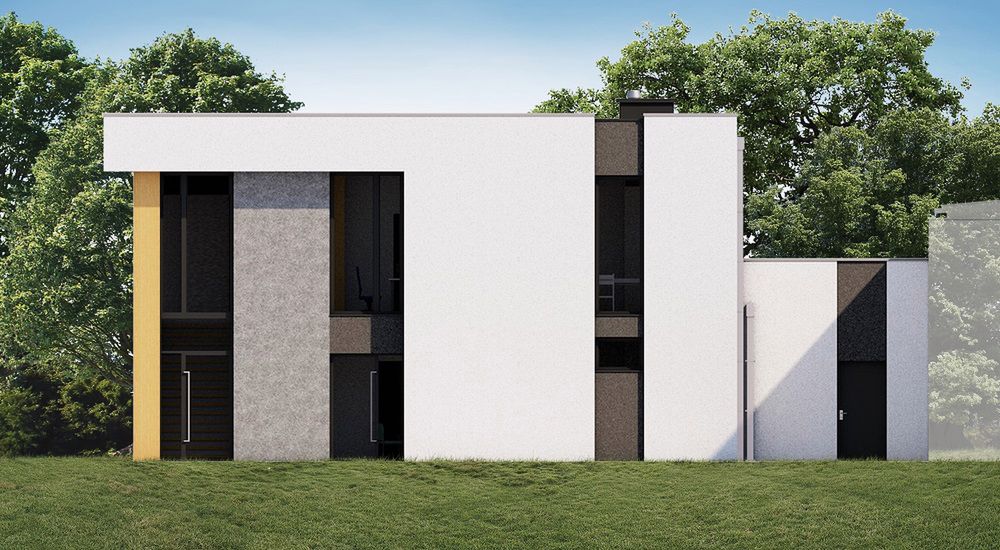

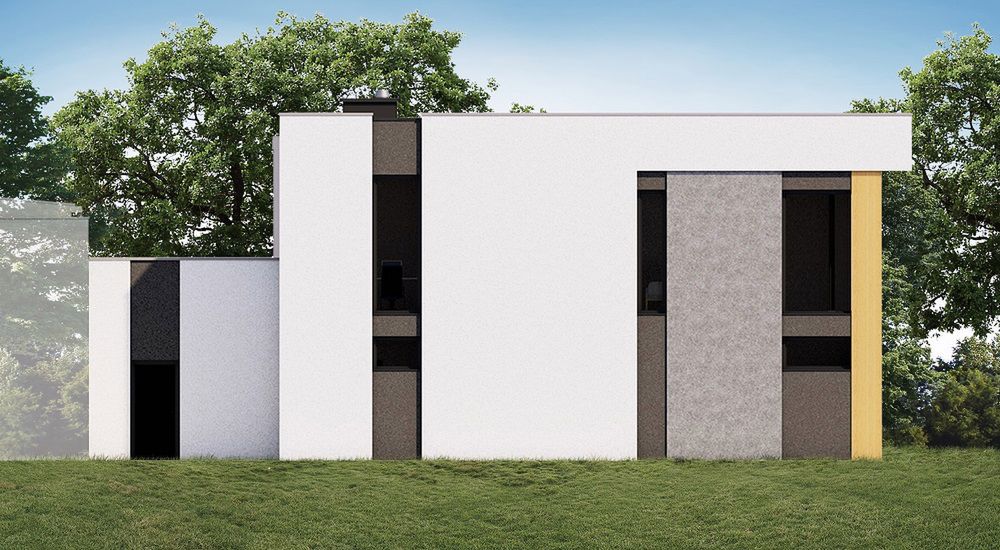

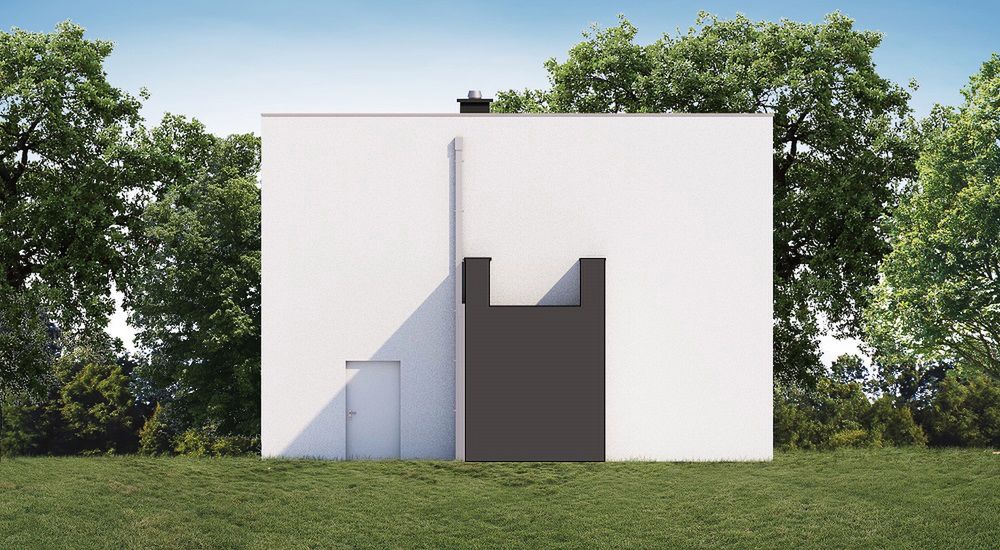

Elewacje

Frontowa
Tylna
Lewa
Prawa

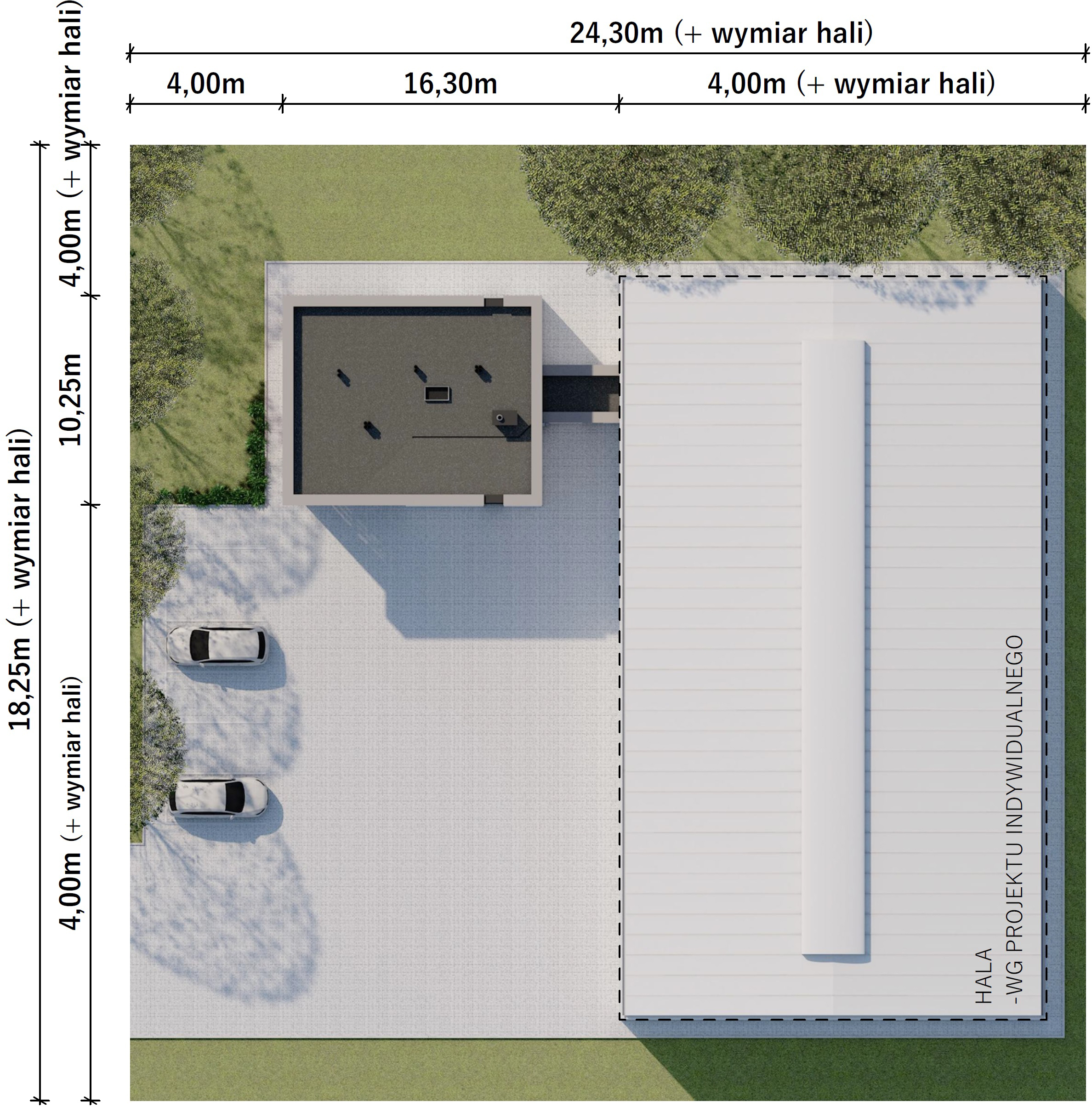

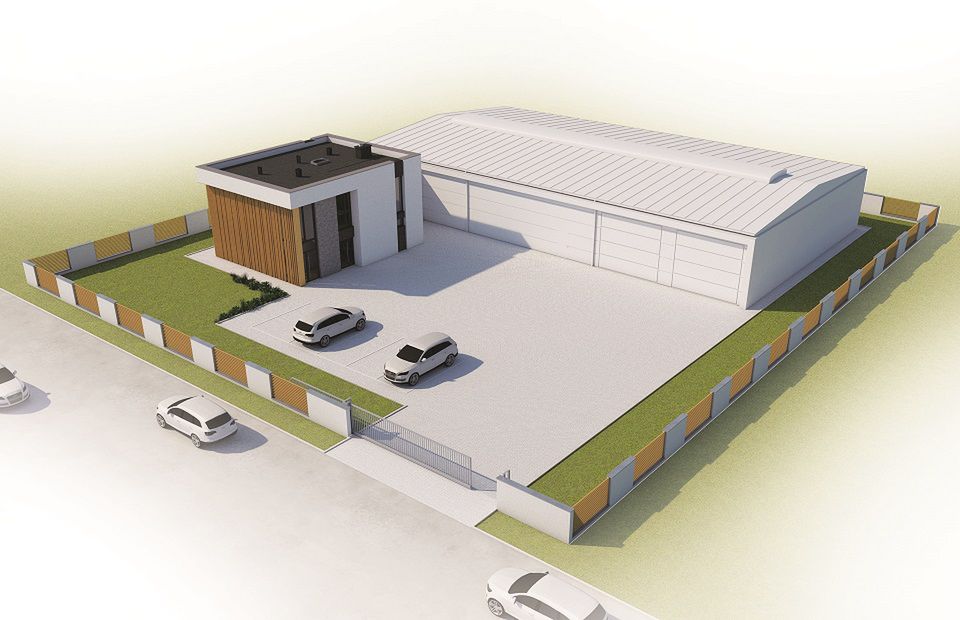

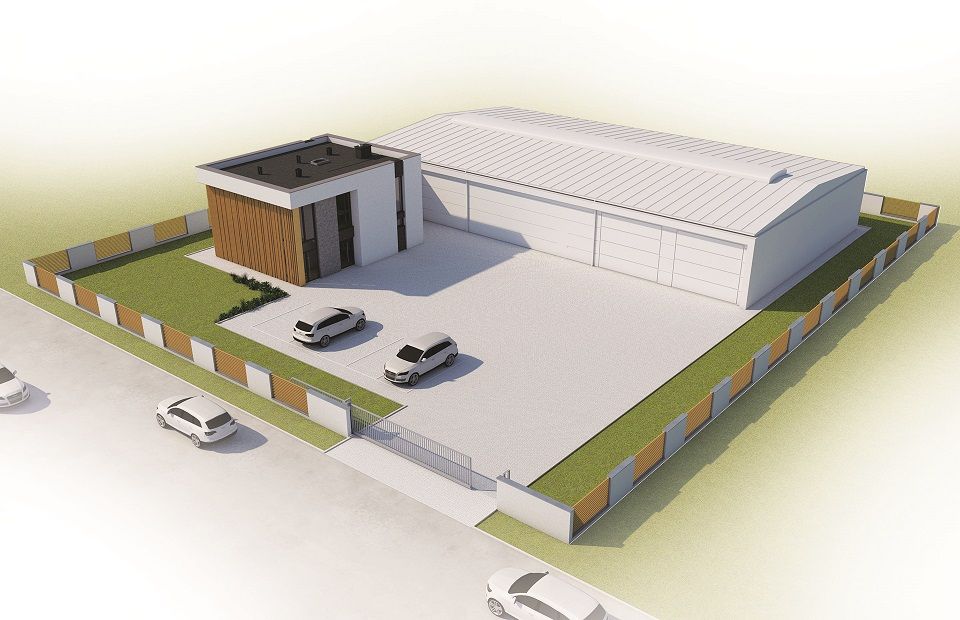

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!
Autor: Dom to Dom

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

174,67 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

130,63 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

1,70°

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

7,03 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

24,30 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

18,25 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Okna dachowe

Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!

Sprawdź szczegóły
Opis szczegółowy

ściany zewnętrzne: dwuwarstwowe, silikat i beton komórkowy + styropian/wełna mineralna. Strop nad parterem: płyta żelbetowa, strop nad piętrem: płyta żelbetowa. Schody: żelbetowe, monolityczne. Dach: płaski.

Opis projektu

Przedstawiamy projekt komercyjnego budynku biurowo-socjalnego mogącego stanowić uzupełnienie do części produkcyjnej, usługowej lub magazynowej większego zakładu. Projekt został opracowany tak, aby w łatwy sposób można było go dostosować do indywidualnych potrzeb Inwestora wynikających z warunków lokalnych. Dzięki zaprojektowanemu łącznikowi budynek można połączyć z zabudową istniejącą lub wykorzystać do połączenia z obiektami projektowanymi. Idea, która przyświecała projektowaniu tego budynku polegała na stworzeniu nietuzinkowego obiektu mogącego spełniać rolę zaplecza socjalnego, administracyjnego i technicznego dla większych przedsięwzięć o funkcji magazynowej lub produkcyjnej, realizowanych w powtarzalnych halach. Cele te osiągnięto poprzez zaprojektowanie odpowiednich powierzchni spełniających te funkcje. Parter budynku przeznaczono na zaplecze socjalno-techniczne. Zaprojektowano pomieszczenie socjalne dla pracowników oraz szatnię „czystą” i „ brudną” z węzłem sanitarnym, na wypadek, gdyby praca wykonywana w hali, miała charakter brudzący. Ponadto przewidziano pomieszczenie administracyjne do obsługi logistycznej lub handlowej placu przed halą. Funkcję parteru uzupełnia pomieszczenie przeznaczone na kotłownię dla całego obiektu. Poprzez zaprojektowany łącznik budynek ma możliwość wewnętrznej komunikacji z ewentualną halą produkcyjną. W części frontowej budynku przewidziano komunikację na piętro, gdzie zlokalizowano recepcję, gabinet dla kierownictwa oraz dwa pomieszczenia biurowe. Funkcję uzupełnia toaleta oraz pomieszczenie socjalne. Niewątpliwym atutem prezentowanego obiektu jest nie tylko elastyczność w dostosowaniu go do indywidualnych potrzeb ale również niezwykle atrakcyjna forma architektoniczna, podkreślająca dbałość Inwestora o otoczenie zewnętrzne swojego przedsięwzięcia. Budynek został zaprojektowany w tradycyjnej technologii tzn. murowanej ze stropami monolitycznymi i wykończeniem elewacji przy użyciu tynków cienkowarstwowych. Takim obiektem, każdy Inwestor zrobi niepowtarzalne wrażenie na swoich kontrahentach, bez straty na funkcjonalności i przy poniesionych minimalnych nakładach inwestycyjnych.

Czytaj więcej

Informacje dodatkowe

Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostanie dołączony opis techniczny, służący do weryfikacji projektu po odbiorze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.

Czytaj więcej
