Projekt socjalny BSC5 budynek socjalny SLN2275

Dodano!
Dodano!

Rzut parteru

  • 1. Wiatrołap 5,04 m²
  • 2. Łazienka 4,82 m²
  • 3. Kuchnia 3,48 m²
  • 4. Pokój 15,68 m²
  • 5. Pokój 15,68 m²
  • 6. Kuchnia 3,41 m²
  • 7. Wiatrołap 3,57 m²
  • 8. Łazienka 3,23 m²
  • 9. Pokój 11,93 m²
  • 10. Łazienka 2,73 m²
  • 11. Wiatrołap 2,88 m²
  • 12. Pokój 17,22 m²
  • 13. Kuchnia 5,31 m²
  • Razem rzut parteru 94,98 m²
  • 1. Wiatrołap 2,98 m²
  • 2. Łazienka 3,69 m²
  • 3. Kuchnia 4,52 m²
  • 4. Pokój 18,27 m²
  • 5. Kuchnia 3,41 m²
  • 6. Pokój 17,85 m²
  • 7. Wiatrołap 3,57 m²
  • 8. Łazienka 3,23 m²
  • 9. Łazienka 2,73 m²
  • 10. Wiatrołap 2,88 m²
  • 11. Pokój 11,93 m²
  • 12. Pokój 17,22 m²
  • 13. Kuchnia 5,31 m²
  • 14. Korytarz 79,08 m²
  • Razem rzut 1 piętra 176,67 m²

Projekt socjalny BSC5 budynek socjalny SLN2275

Powierzchnia użytkowa: 379,44 m²
Pokoje (bez salonu): 8
Stanowiska garażowe: 0
Łazienki + toalety: 6
Kąt nachylenia dachu:
Min. szer. i dł. działki: 19 x 40 m
Konstrukcja: Murowana

Cena projektu:

12 100 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

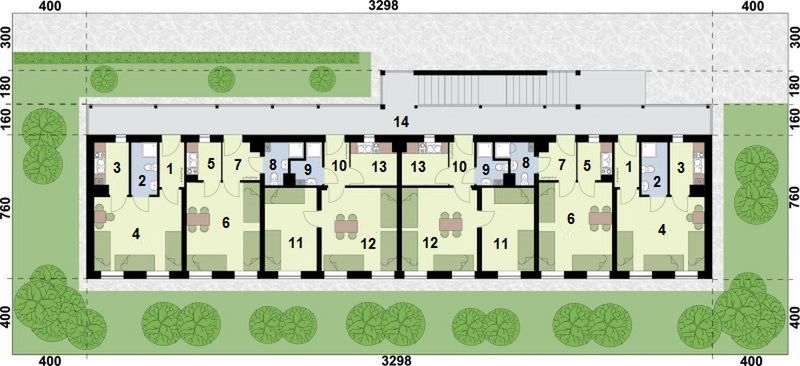

Rzut parteru - 94,98 m²

Rzut parteru projektu BSC5 budynek socjalny

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,04 m²
  • 2. Łazienka 4,82 m²
  • 3. Kuchnia 3,48 m²
  • 4. Pokój 15,68 m²
  • 5. Pokój 15,68 m²
  • 6. Kuchnia 3,41 m²
  • 7. Wiatrołap 3,57 m²
  • 8. Łazienka 3,23 m²
  • 9. Pokój 11,93 m²
  • 10. Łazienka 2,73 m²
  • 11. Wiatrołap 2,88 m²
  • 12. Pokój 17,22 m²
  • 13. Kuchnia 5,31 m²
  • Razem rzut parteru 94,98 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

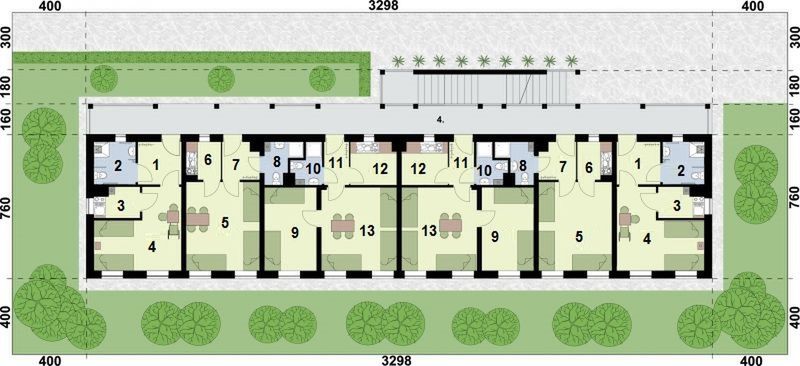

Rzut 1 piętra - 176,67 m²

Rzut 1 piętra projektu BSC5 budynek socjalny

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 2,98 m²
  • 2. Łazienka 3,69 m²
  • 3. Kuchnia 4,52 m²
  • 4. Pokój 18,27 m²
  • 5. Kuchnia 3,41 m²
  • 6. Pokój 17,85 m²
  • 7. Wiatrołap 3,57 m²
  • 8. Łazienka 3,23 m²
  • 9. Łazienka 2,73 m²
  • 10. Wiatrołap 2,88 m²
  • 11. Pokój 11,93 m²
  • 12. Pokój 17,22 m²
  • 13. Kuchnia 5,31 m²
  • 14. Korytarz 79,08 m²
  • Razem rzut 1 piętra 176,67 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (1)

Zdjęcie 1 projektu BSC4 budynek socjalny SLN1402
BSC4 budynek socjalny
Dodano!
Dodano!
437,92 m²
0
0
0

12 100 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

379,44 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

250,65 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

1 632 m³

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

6,81 m

Szerokość elewacji

11 m

Długość elewacji

32,98 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

19 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

40 m

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Opis szczegółowy

W technologii murowanej, ściany nośne zaprojektowano z pustaków ceramicznych gr. 44 cm zewnętrzne i 25 cm wewnętrzne. Ścianki działowe zaprojektowano gr. 12 cm z cegły ceramicznej kratówki bądź dziurawki. Stropy międzykondygnacyjne przewidziano jako gęstożebrowe gr. 26,5 cm. Dach drewniany, o konstrukcji krokwiowej, pokryty papą termozgrzewalną, o kącie nachylenia 3o w stosunku do poziomu. Przewidziano docieplenie podłogi na gruncie płytami styropianowymi, natomiast dach docieplono matami z wełny mineralnej. Odprowadzenie wody opadowej z dachu możliwe będzie przez zastosowanie systemu rynien i rur spustowych wewnętrznych. Instalację wentylacyjną zaprojektowano przy pomocy kształtek wentylacyjnych, na dachu zakończonych wywiewkami dachowymi. Przewidziano bezpośredni dostęp do skrzynki zasilania elektrycznego z zewnątrz. Wodomierz dostępny tylko z wewnątrz mieszkania. Przewidziano instalację c.o. zasilaną energia elektryczną/gazową do wyboru. Zaprojektowano możliwość odcięcia zarówno energii elektrycznej jak i wody z zewnątrz budynku. Istnieje możliwość zastosowania pompy ciepła z fotowoltaiką.

Opis projektu

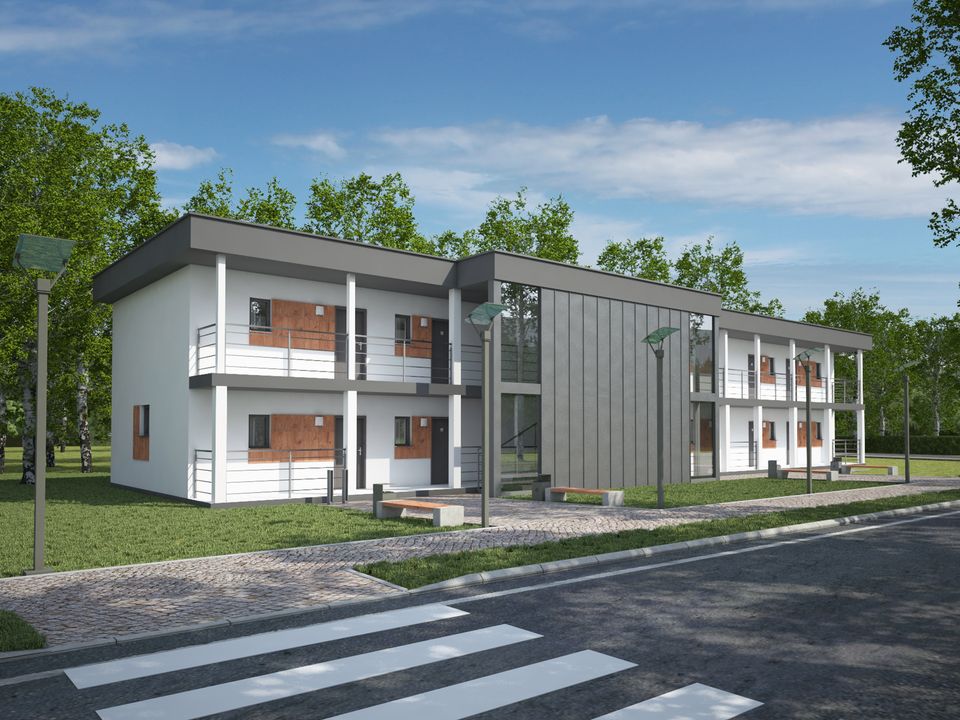

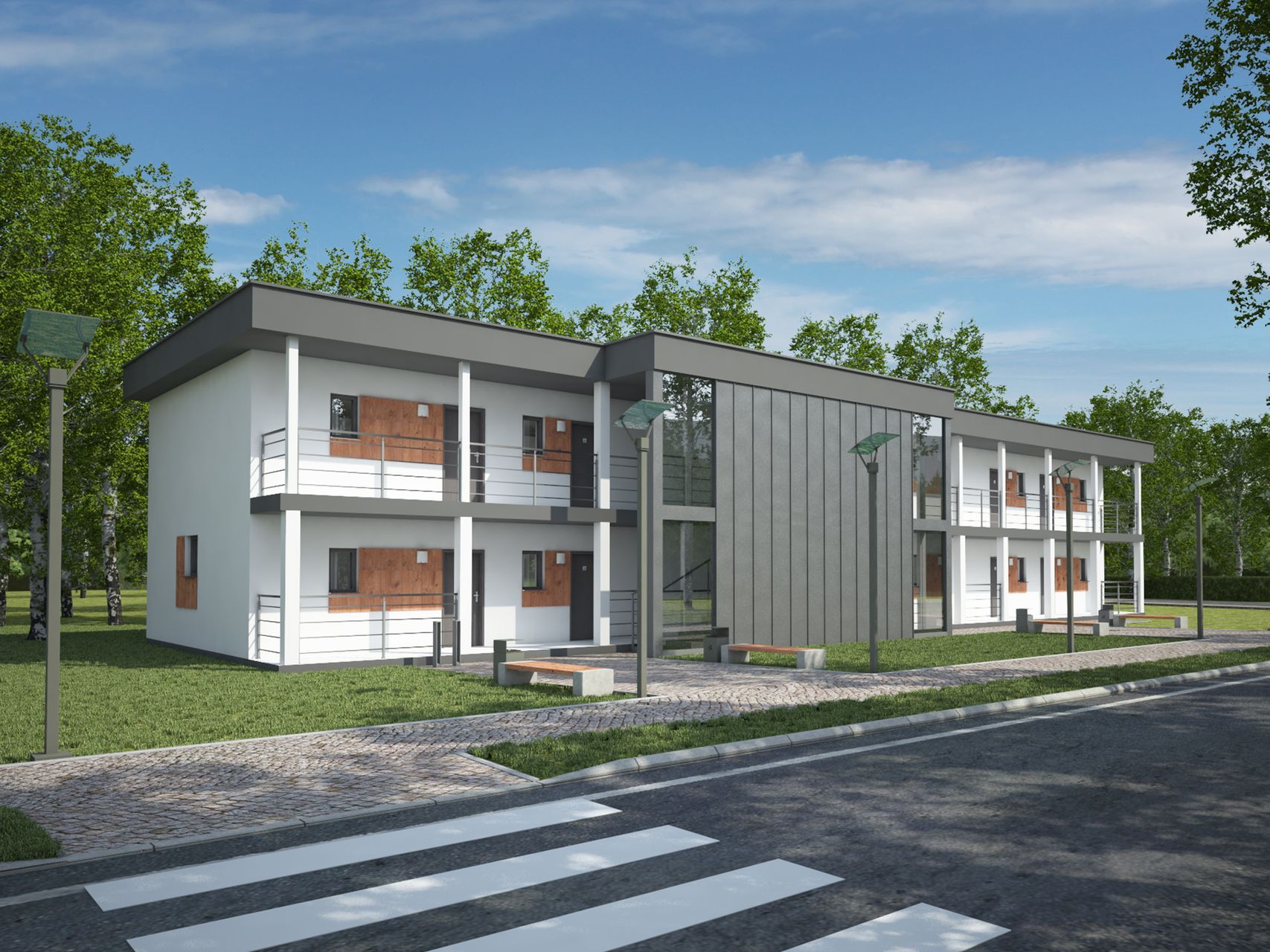

BSC5- piętrowy budynek socjalny, komunalny. Budynek składa się z 12 samowystarczalnych segmentów, po 6 na piętro, każdy z nich dysponuje osobnym wejściem, toaletą oraz aneksem kuchennym. Na segment składają się pokoje 2, 3 i 5 osobowe. Drzwi mieszkań wychodzą na ciągnącą się przez całą długość budynku werandę na parterze oraz antresolę na piętrze.

Czytaj więcej

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
