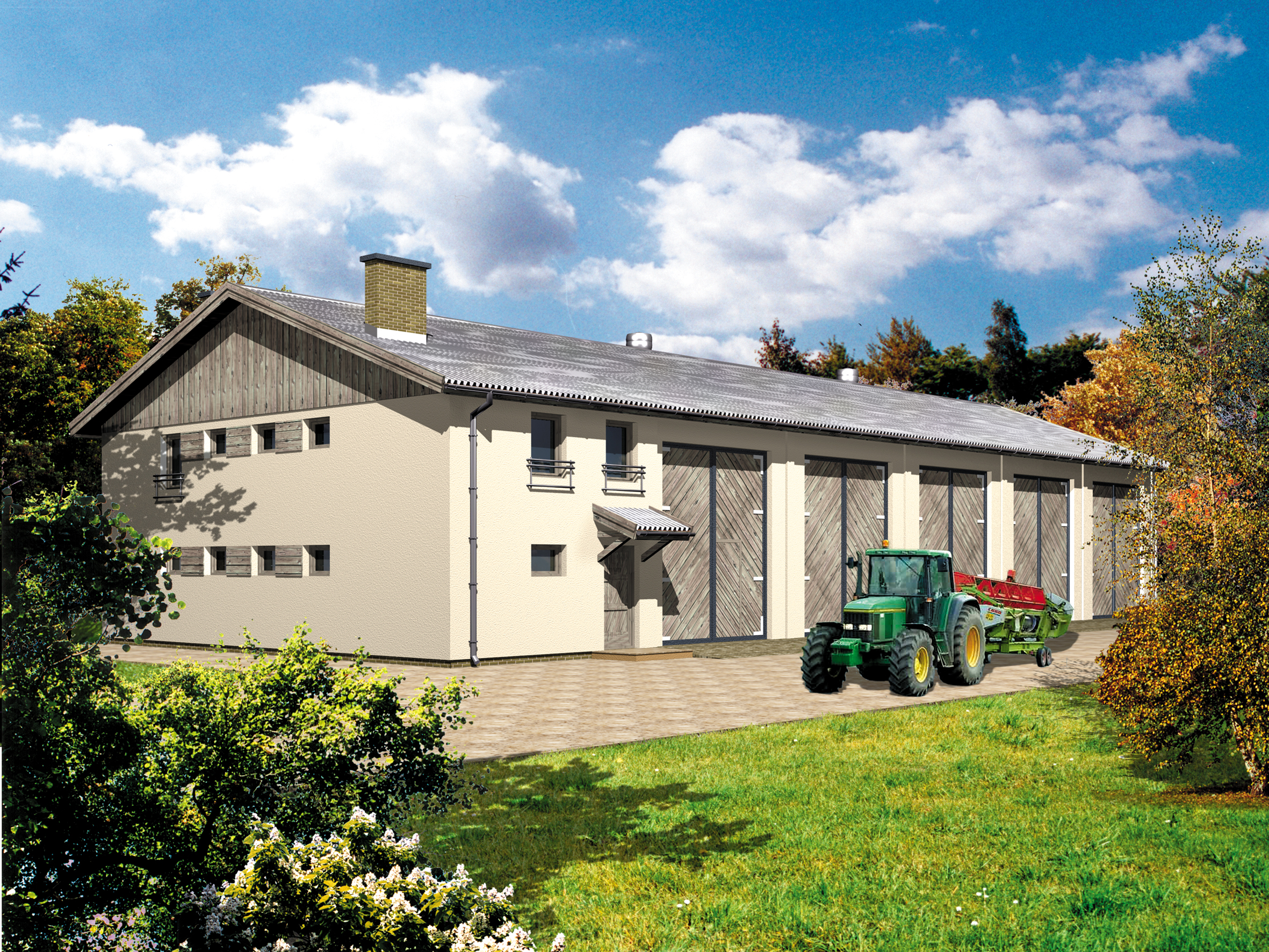

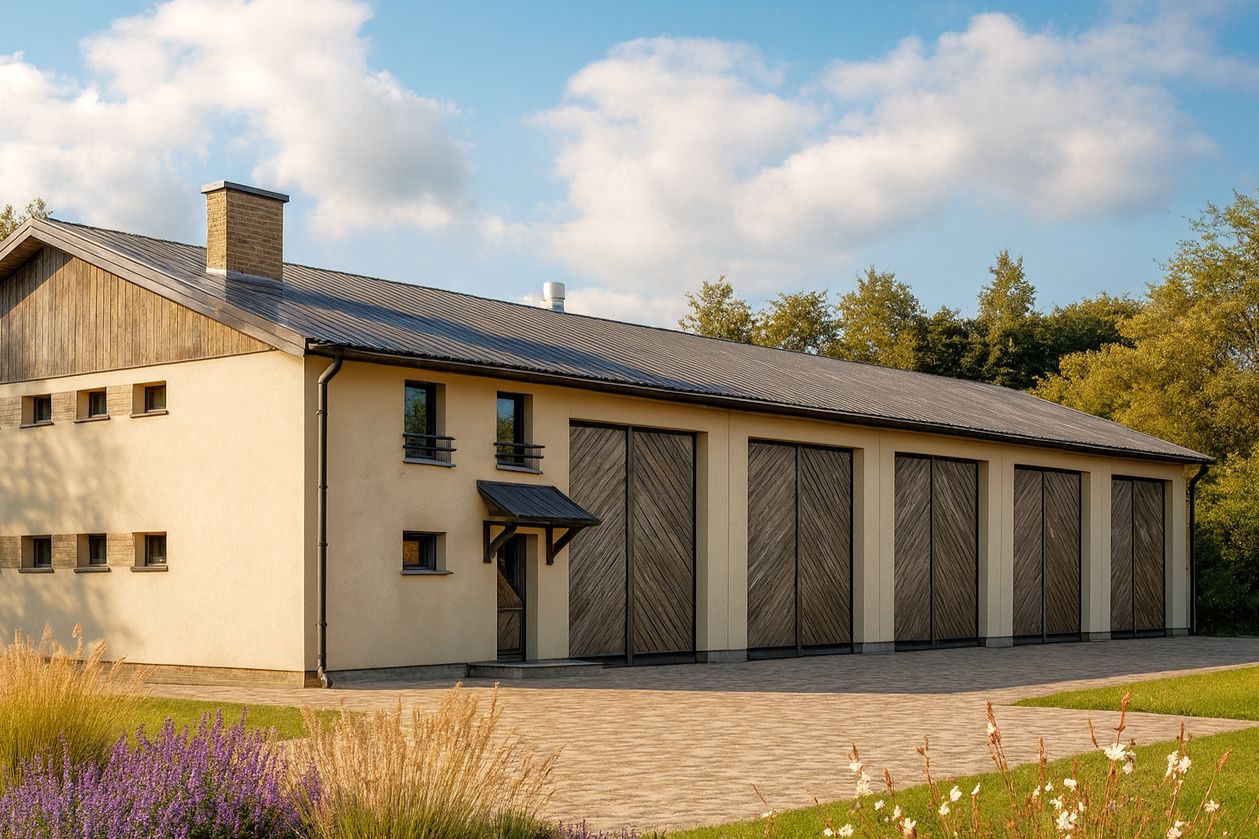

Budynek gospodarczy z mieszkaniem służbowym.
Czytaj więcejProjekt magazynu WB-3852 KRA3547
Dodano!
Dodano!
Rzut parteru
- 1. Garaż wielostanowiskowy 276,30 m²
- 2. Warsztat 15 m²
- 3. Łazienka 6,10 m²
- 4. Schody 2,90 m²
- 5. Szatnia 5,40 m²
- 6. Kotłownia 7,70 m²
- 7. Korytarz 7 m²
- 8. Wiatrołap 3 m²
- Razem rzut parteru 323,40 m²
- 1. Korytarz 10,10 m²
- 2. Pokój 15 m²
- 3. Kuchnia 5 m²
- 4. Schody 2,40 m²
- 5. Łazienka 4,40 m²
- 6. Pokój 11 m²
- Razem rzut poddasza 47,90 m²
Projekt magazynu WB-3852 KRA3547
| Powierzchnia użytkowa: | 371,30 m² |
|---|---|
| Pokoje (bez salonu): | 2 |
| Stanowiska garażowe: | 3 |
| Łazienki + toalety: | 2 |
| Kąt nachylenia dachu: | 20° |
| Konstrukcja: | Murowana |
Cena projektu:
2 800 zł
Projekt jest dostępny
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Opłata za połączenie wg taryfy operatora.
Tylko w Extradom.pl
Sprawdź, dlaczego warto kupić u nas
Dokumentacja projektowa zgodna z WT2021
100 dni na wymianę, 30 dni na zwrot
Gwarancja najniższej ceny
Darmowa dostawa paczkomatem lub kurierem
Bezpłatne pozwolenie na zmiany w projekcie
Rzuty

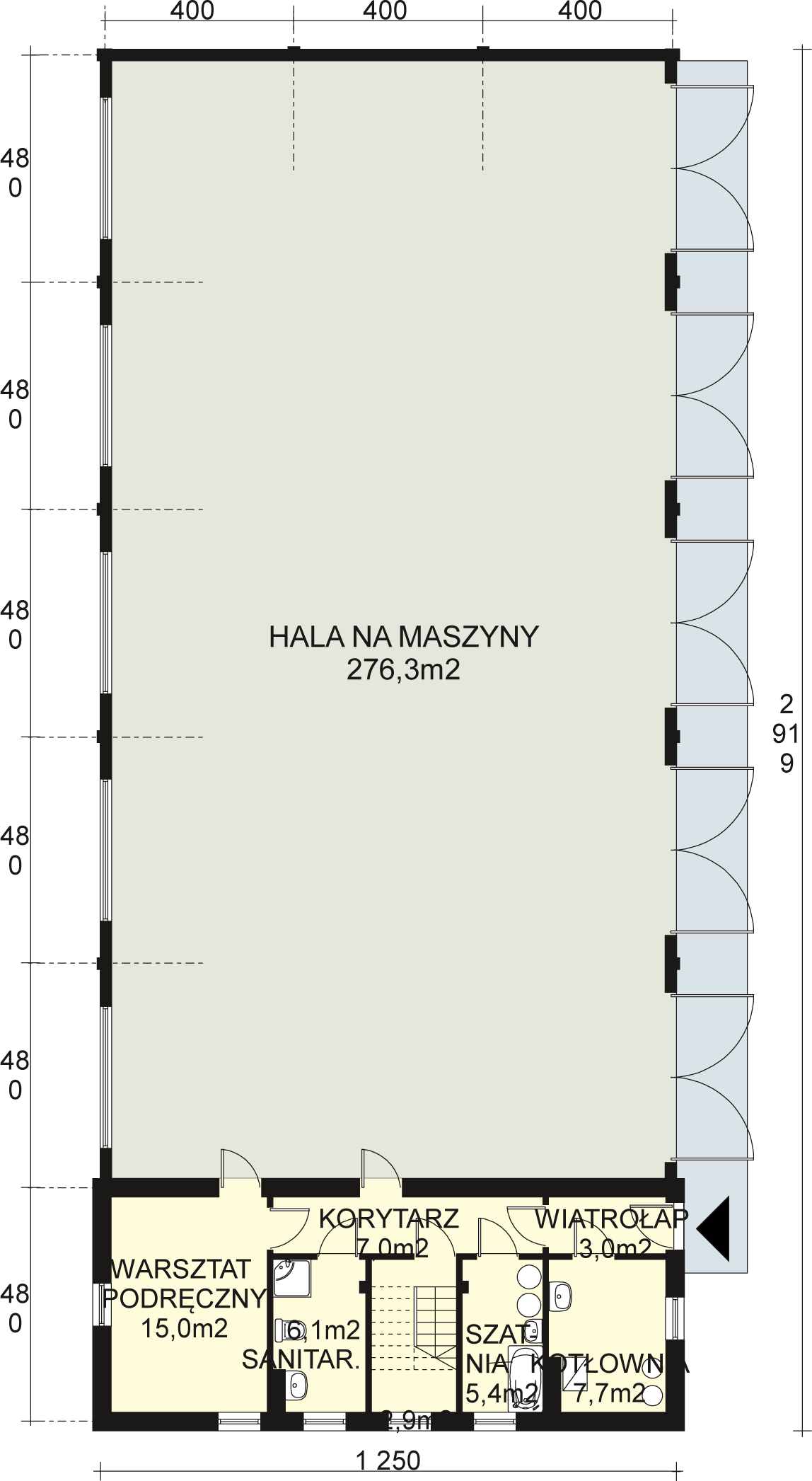

Jak wygląda proces zmianRzut parteru - 323,40 m²
- 1. Garaż wielostanowiskowy 276,30 m²
- 2. Warsztat 15 m²
- 3. Łazienka 6,10 m²
- 4. Schody 2,90 m²
- 5. Szatnia 5,40 m²
- 6. Kotłownia 7,70 m²
- 7. Korytarz 7 m²
- 8. Wiatrołap 3 m²
- Razem rzut parteru 323,40 m²

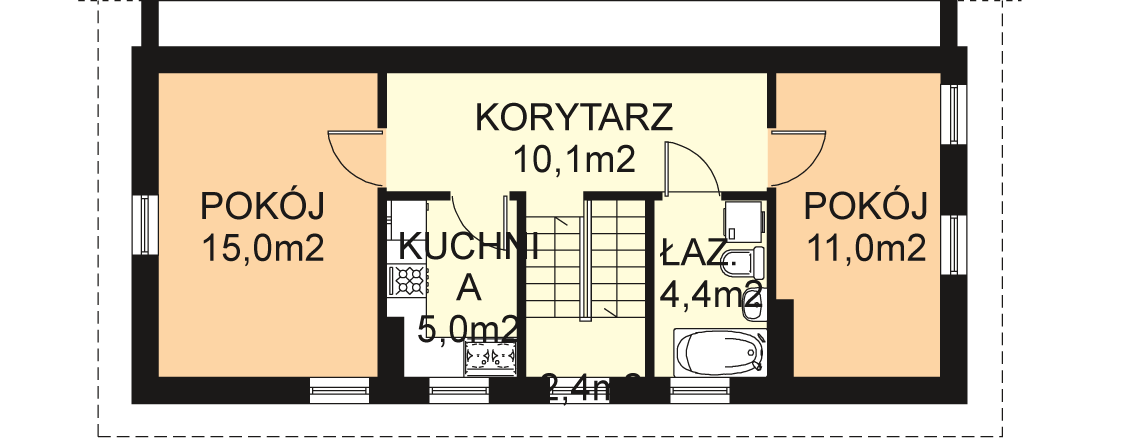

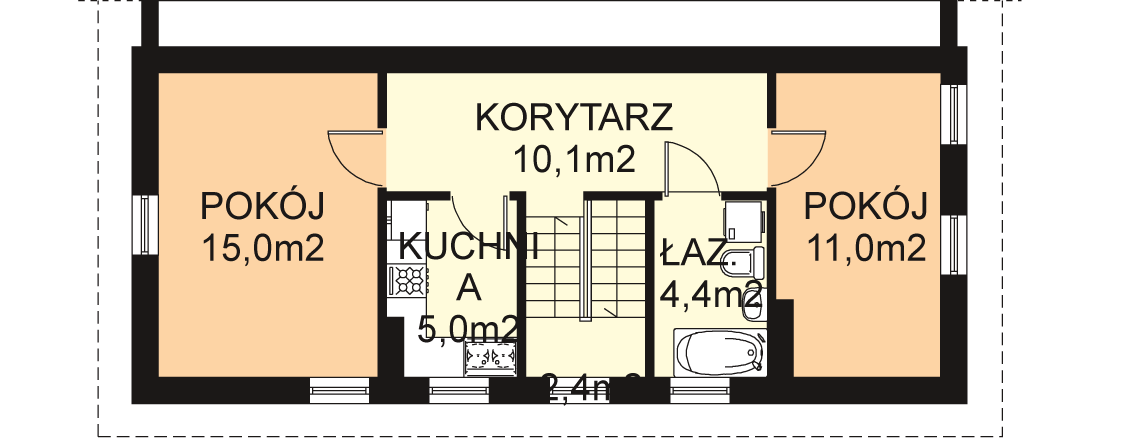

Rzut poddasza - 47,90 m²
- 1. Korytarz 10,10 m²
- 2. Pokój 15 m²
- 3. Kuchnia 5 m²
- 4. Schody 2,40 m²
- 5. Łazienka 4,40 m²
- 6. Pokój 11 m²
- Razem rzut poddasza 47,90 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Przekroje

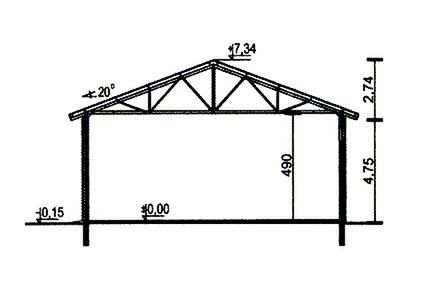

Przekrój pionowy
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
371,30 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
359 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
20°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
7,50 m
Technologia i konstrukcja
Konstrukcja
Murowana
Systemy okienne
Opis szczegółowy
Ściany zewnętrzne: układ słupów żelbetowych w rozstawie 4,8 m, ściany szopy gr. 24 cm z pustaków Alfa, ściany zaplecza gr. 39 cm z pustaków MAX 29 cm + styropian 10 cm. Strop: nad parterem zaplecza żelbetowy, nad piętrem mieszkalnym drewniany. Schody: żelbetowe. Dach: dwuspadowy, o nachyleniu 20 stopni, wiązary kratowe stalowe W-101, krycie blachą. Poziom kalenicy: 7,50 m od terenu.
Opis projektu
