Projekt domu opieki BSC1 budynek socjalny SLN1398

Cena projektu: 7 350 zł

Czas realizacji zamówienia projektu jest wydłużony. Zapytaj o szczegóły swojego doradcę.

Masz pytania? Zadzwoń
71 715 20 60

pn-pt 8-22, sb-nd 10-18

Zamów rozmowę
Pow. użytkowa
304,52 m²
Wysokość budynku
3,7 m
Pow. zabudowy
332,14 m²
Kubatura
1 228,92 m³
Kąt nach. dachu

Opis projektu

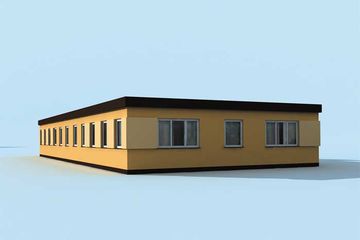

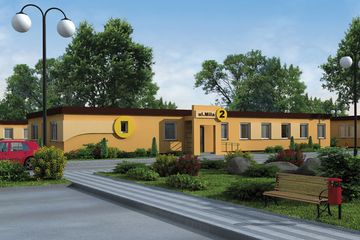

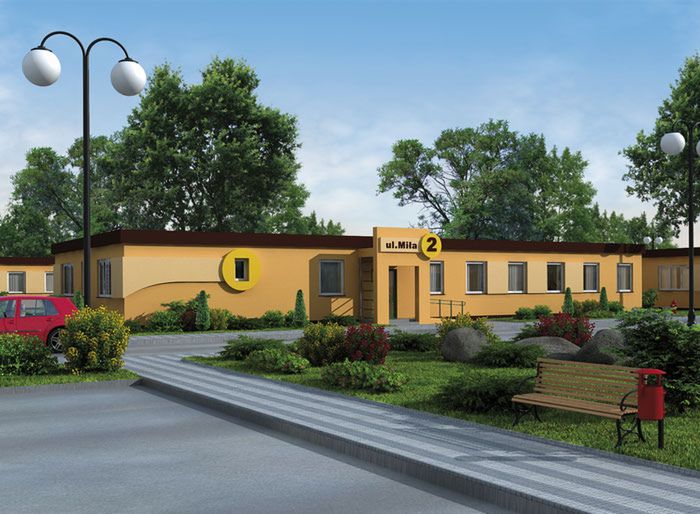

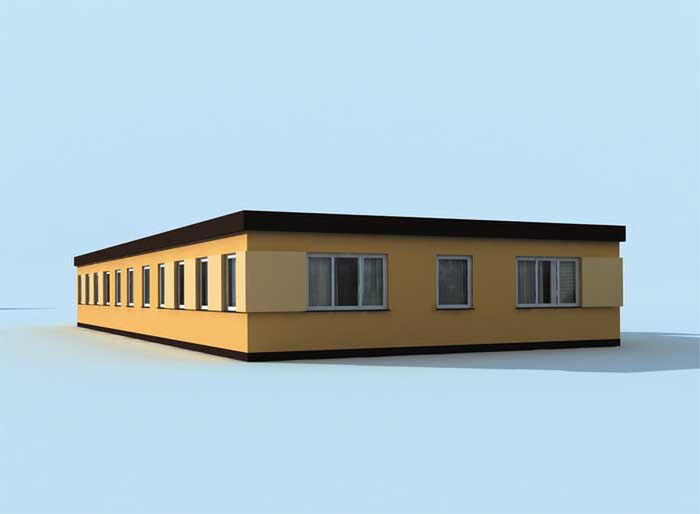

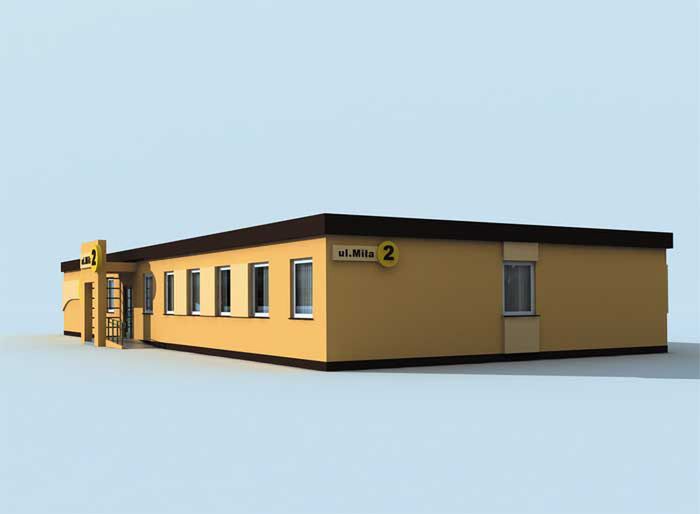

BSC1- budynek socjalny Ten projekt budynku socjalnego może mieć liczne zastosowania takie jak: dom wypoczynkowy, dom spokojnej starości, akademik. Jest to także świetna propozycja dla państwowych inwestorów. Wejście znajduje się od północy, nieduży wiatrołap prowadzi do komunikacji łączącej wszystkie 2 i 4 osobowe segmenty. Na budynek składają się jeszcze dwie łazienki oraz kuchnia usytuowane we wschodniej części budynku. Szczególnie zachęcamy inwestorów do adaptacji budynku na ośrodki rekreacyjne i wypoczynkowe. Zobacz inne projekty budynków scojalnychBSC1BSC2 BSC3 BSC4 Projekt typowy budynku socjalnego. Projekt (4 egz.) składa się z części architektonicznej, konstrukcyjnej, części zawierającej instalacje elektryczne (wraz z rozwiązaniem elektrycznego ogrzewania budynku) i instalacje sanitarne wod.-kan.. Do projektu dołączony jest także kosztorys ślepy (1 egz.).

Koszty budowy Sprawdź przybliżone koszty budowy

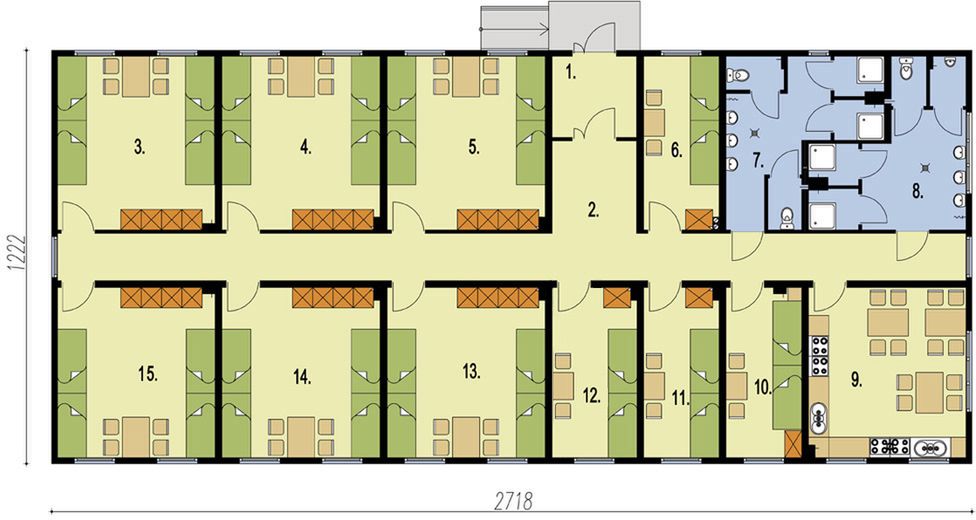

Rzut kondygnacji projektu BSC1 budynek socjalny - Rzut parteru

1 wiatrołap
6 m²
2 korytarz
53,02 m²
3 pokój
23,64 m²
4 pokój
23,64 m²
5 pokój
23,64 m²
6 pokój
11,46 m²
7 łazienka
17,51 m²
8 łazienka
17,57 m²
9 kuchnia
23,31 m²
10 pokój
11,16 m²
11 pokój
11,16 m²
12 pokój
12,48 m²
13 pokój
23,31 m²
14 pokój
23,31 m²
15 pokój
23,31 m²
razem
304,52 m²

Chcesz wprowadzić zmiany w tym projekcie?

Dowiedz się, jakie zmiany są możliwe na etapie adaptacji.

Bezpłatne dodatki do projektu

Koszt budowy domu

Wycena opracowana przez autora projektu:

436 560 zł - orientacyjny koszt budowy domu w stanie surowym zamkniętym bez instalacji na podstawie kosztorysu.

Mapa budowy Sprawdź gdzie w Polsce budowany jest ten projekt

Technologia budowy domu

Prezentowane przez nas budynki socjalne są dostępne w dwóch technologiach - w technologii kontenerowej oraz w technologii tradycyjnej - murowanej. W technologii kontenerowej budynek wykonany został z modułów montowanych na placu budowy. Konstrukcję jednego kontenera stanowią stalowe profile zimnogięte tworzące samonośny szkielet, na który składa się spawana konstrukcja podłogi, stropodachu i stalowe słupy usytuowane w narożach kontenerach. Ściany wykonane z płyt warstwowych typu „sandwich”. Na ścianach zewnętrznych montowane są płyty styropianowe, płyty OSB, izolacja termiczna z wełny mineralnej i płytami G-K. Ściany wewnętrzne wykończne są płytami G-K, a wypełnienie stanowi wełna mineralna spełniająca funkcję izolacji akustycznej. Na wypełnienie podłogi składa się blacha trapezowa, wełna mineralna, płyty podłogowe i posadzka. Stropodach zaprojektowano jako warstwowy pokryty od zewnątrz blachą ocynkowaną, a od środka kasetami z blachy ocynkowanej, ocieplony matami z wełny mineralnej. W technologii murowanej, ściany nośne zaprojektowano z pustaków ceramicznych gr. 44 cm zewnętrzne i 25 cm wewnętrzne. Ścianki działowe zaprojektowano gr. 12 cm z cegły ceramicznej kratówki bądź dziurawki. Stropy międzykondygnacyjne przewidziano jako gęstożebrowe gr. 26,5 cm. Dach drewniany, o konstrukcji krokwiowej, pokryty papą termozgrzewalną, o kącie nachylenia 3o w stosunku do poziomu. Przewidziano docieplenie podłogi na gruncie płytami styropianowymi, natomiast dach docieplono matami z wełny mineralnej. Odprowadzenie wody opadowej z dachu możliwe będzie przez zastosowanie systemu rynien i rur spustowych wewnętrznych. Instalację wentylacyjną zaprojektowano przy pomocy kształtek wentylacyjnych, na dachu zakończonych wywiewkami dachowymi. Przewidziano bezpośredni dostęp do skrzynki zasilania elektrycznego z zewnątrz. Wodomierz dostępny tylko z wewnątrz mieszkania. Przewidziano instalację c.o. zasilaną energia elektryczną. Zaprojektowano możliwość odcięcia zarówno energii elektrycznej jak i wody z zewnątrz budynku.

Rekomendowani producenci

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.

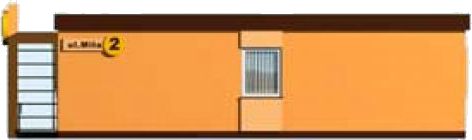

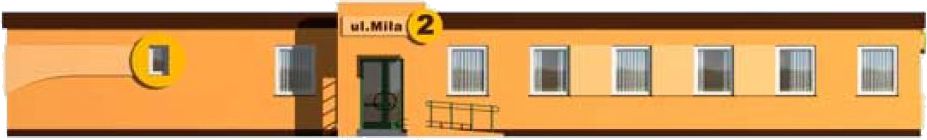

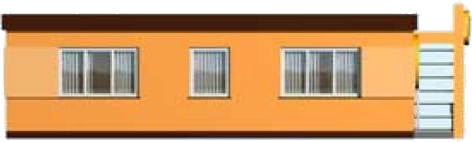

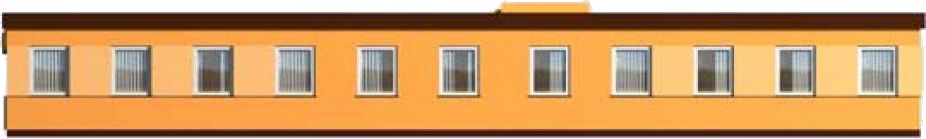

Elewacje

Autor: PRO ARTE ARKADIUSZ WOCH, KRZYSZTOF BIODROWICZ SPÓŁKA JAWNA
