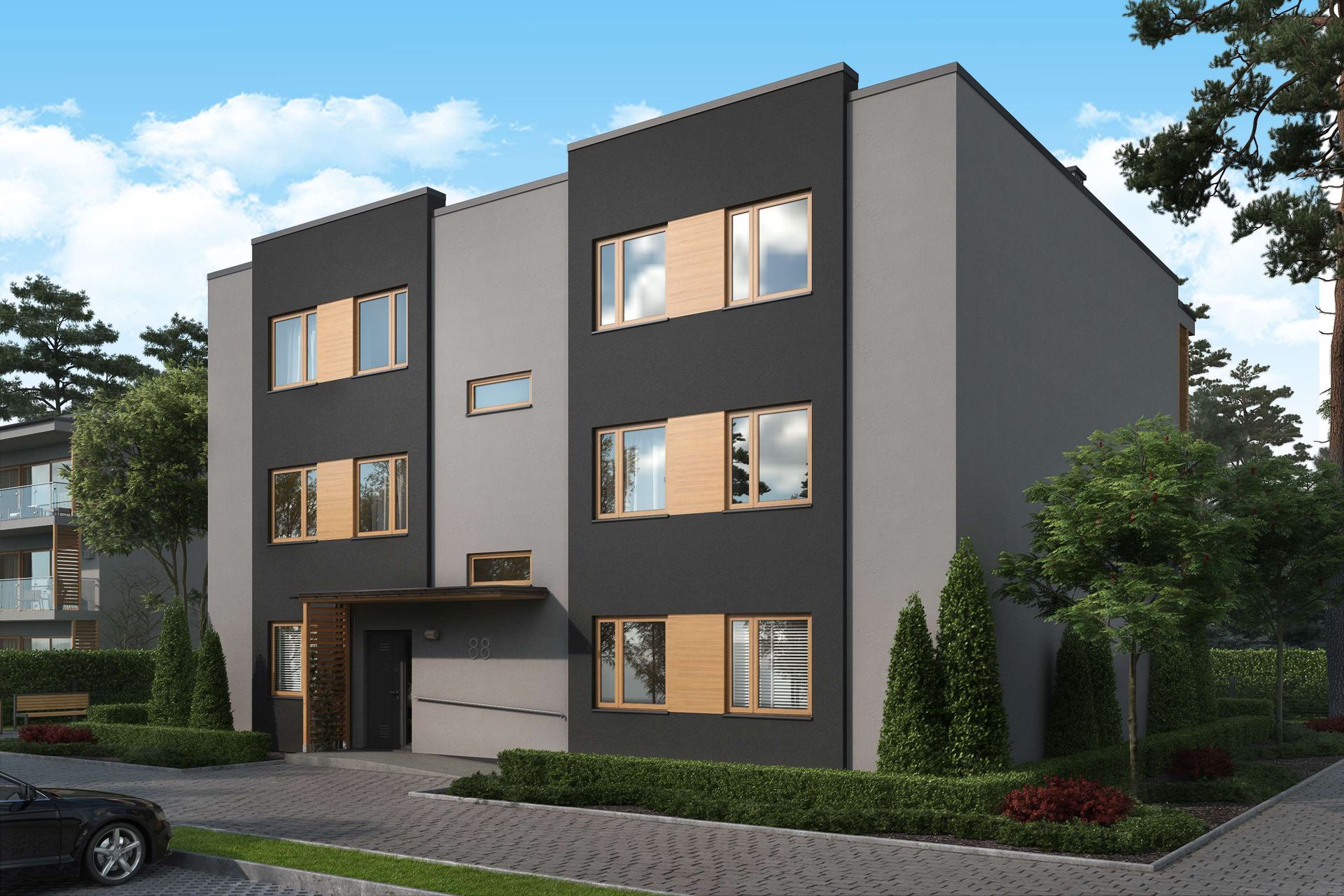

Projekt budynku San vito - budynek wielorodzinny SLN2549

Dodano!
Dodano!

Rzut parteru

  • 1. Korytarz 7,82 m²
  • 2. Schody 10 m²
  • 3. Pomieszczenie gospodarcze 2,47 m²
  • 4. Korytarz 5,94 m²
  • 5. Pomieszczenie gospodarcze 1,73 m²
  • 6. Garderoba 1,28 m²
  • 7. Pokój dzienny + kuchnia 35,24 m²
  • 8. Łazienka 6,09 m²
  • 9. Pokój 12,06 m²
  • 10. Pokój 10,10 m²
  • 11. Korytarz 7,82 m²
  • 12. Pomieszczenie gospodarcze 1,23 m²
  • 13. Garderoba 1,28 m²
  • 14. Pokój dzienny + kuchnia 35,24 m²
  • 15. Łazienka 6,09 m²
  • 16. Pokój 12,70 m²
  • Razem rzut parteru 157,09 m²
  • 1. Schody 12,92 m²
  • 2. Korytarz 5,94 m²
  • 3. Pomieszczenie gospodarcze 1,73 m²
  • 4. Garderoba 1,28 m²
  • 5. Pokój dzienny + kuchnia 35,24 m²
  • 6. Łazienka 6,09 m²
  • 7. Pokój 12,06 m²
  • 8. Pokój 10,10 m²
  • 9. Korytarz 5,94 m²
  • 10. Pomieszczenie gospodarcze 1,73 m²
  • 11. Garderoba 1,28 m²
  • 12. Pokój dzienny + kuchnia 35,24 m²
  • 13. Łazienka 6,09 m²
  • 14. Pokój 12,06 m²
  • 15. Pokój 10,10 m²
  • Razem rzut 1 piętra 157,80 m²
  • 1. Schody 12,92 m²
  • 2. Korytarz 5,94 m²
  • 3. Pomieszczenie gospodarcze 1,73 m²
  • 4. Garderoba 1,28 m²
  • 5. Pokój dzienny + kuchnia 35,24 m²
  • 6. Łazienka 6,09 m²
  • 7. Pokój 12,06 m²
  • 8. Pokój 10,10 m²
  • 9. Korytarz 5,94 m²
  • 10. Pomieszczenie gospodarcze 1,73 m²
  • 11. Garderoba 1,28 m²
  • 12. Pokój dzienny + kuchnia 35,24 m²
  • 13. Łazienka 6,09 m²
  • 14. Pokój 12,06 m²
  • 15. Pokój 10,10 m²
  • Razem rzut 2 piętra 157,80 m²

Projekt budynku San vito - budynek wielorodzinny SLN2549

Powierzchnia użytkowa: 473,64 m²
Pokoje (bez salonu): 11
Stanowiska garażowe: 0
Łazienki + toalety: 4
Kąt nachylenia dachu:
Min. szer. i dł. działki: 22,5 x 21,50 m
Konstrukcja: Murowana

Cena projektu:

9 200 zł

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob. 9-17

Opłata za połączenie wg taryfy operatora.
Dokumentacja
projektowa zgodna z WT2021

Dokumentacja projektowa zgodna z WT2021

Zwrot 30 dni, wymiana 100 dni

100 dni na wymianę, 30 dni na zwrot

Gwarancja najniższej ceny

Gwarancja najniższej ceny

Bezpłatna dostawa

Darmowa dostawa paczkomatem lub kurierem

Bezpłatne pozwolenie na zmiany w projekcie

Bezpłatne pozwolenie na zmiany w projekcie

Rzut parteru - 157,09 m²

Rzut parteru projektu San vito - budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Korytarz 7,82 m²
  • 2. Schody 10 m²
  • 3. Pomieszczenie gospodarcze 2,47 m²
  • 4. Korytarz 5,94 m²
  • 5. Pomieszczenie gospodarcze 1,73 m²
  • 6. Garderoba 1,28 m²
  • 7. Pokój dzienny + kuchnia 35,24 m²
  • 8. Łazienka 6,09 m²
  • 9. Pokój 12,06 m²
  • 10. Pokój 10,10 m²
  • 11. Korytarz 7,82 m²
  • 12. Pomieszczenie gospodarcze 1,23 m²
  • 13. Garderoba 1,28 m²
  • 14. Pokój dzienny + kuchnia 35,24 m²
  • 15. Łazienka 6,09 m²
  • 16. Pokój 12,70 m²
  • Razem rzut parteru 157,09 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

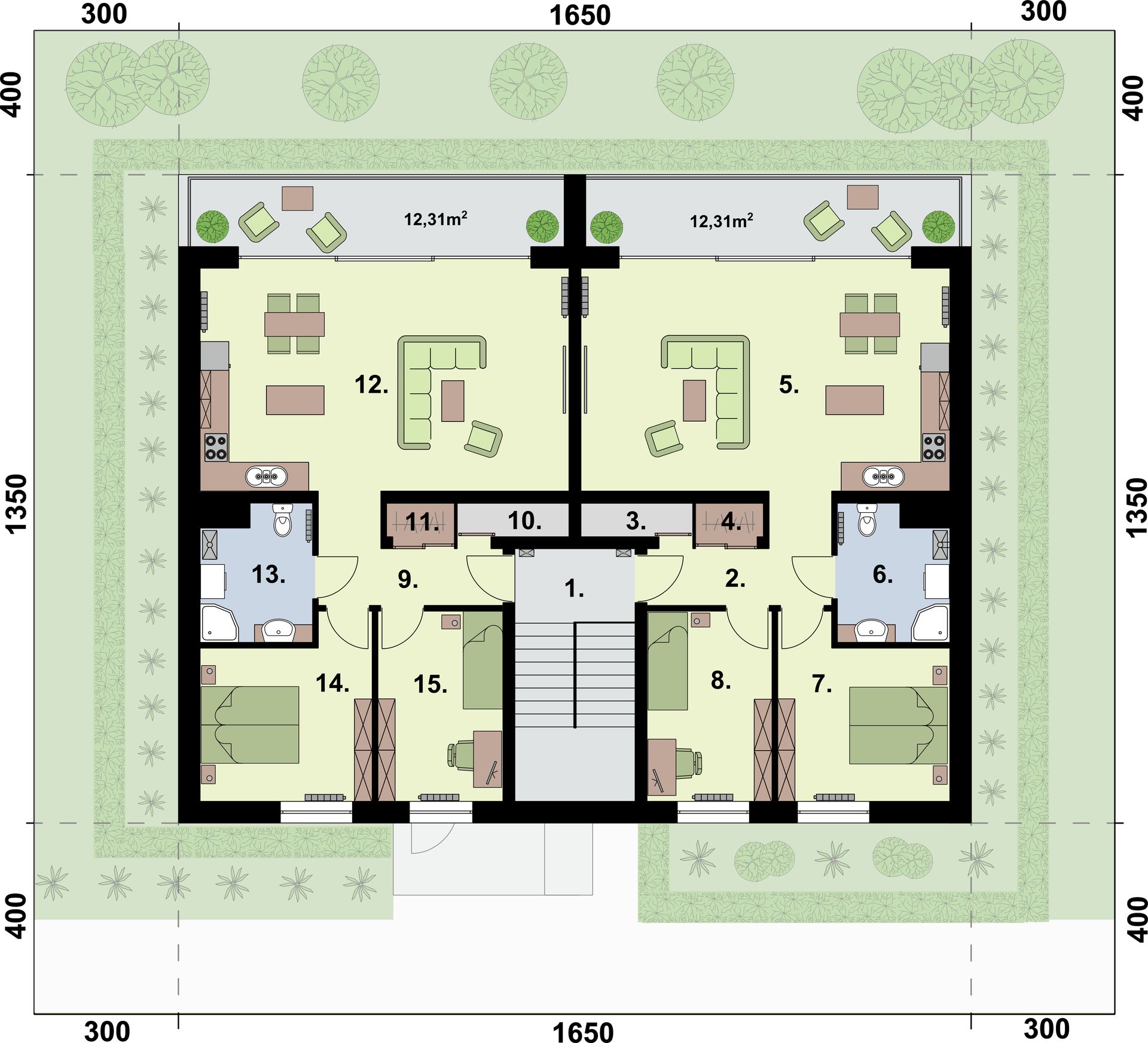

Rzut 1 piętra - 157,80 m²

Rzut 1 piętra projektu San vito - budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 12,92 m²
  • 2. Korytarz 5,94 m²
  • 3. Pomieszczenie gospodarcze 1,73 m²
  • 4. Garderoba 1,28 m²
  • 5. Pokój dzienny + kuchnia 35,24 m²
  • 6. Łazienka 6,09 m²
  • 7. Pokój 12,06 m²
  • 8. Pokój 10,10 m²
  • 9. Korytarz 5,94 m²
  • 10. Pomieszczenie gospodarcze 1,73 m²
  • 11. Garderoba 1,28 m²
  • 12. Pokój dzienny + kuchnia 35,24 m²
  • 13. Łazienka 6,09 m²
  • 14. Pokój 12,06 m²
  • 15. Pokój 10,10 m²
  • Razem rzut 1 piętra 157,80 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

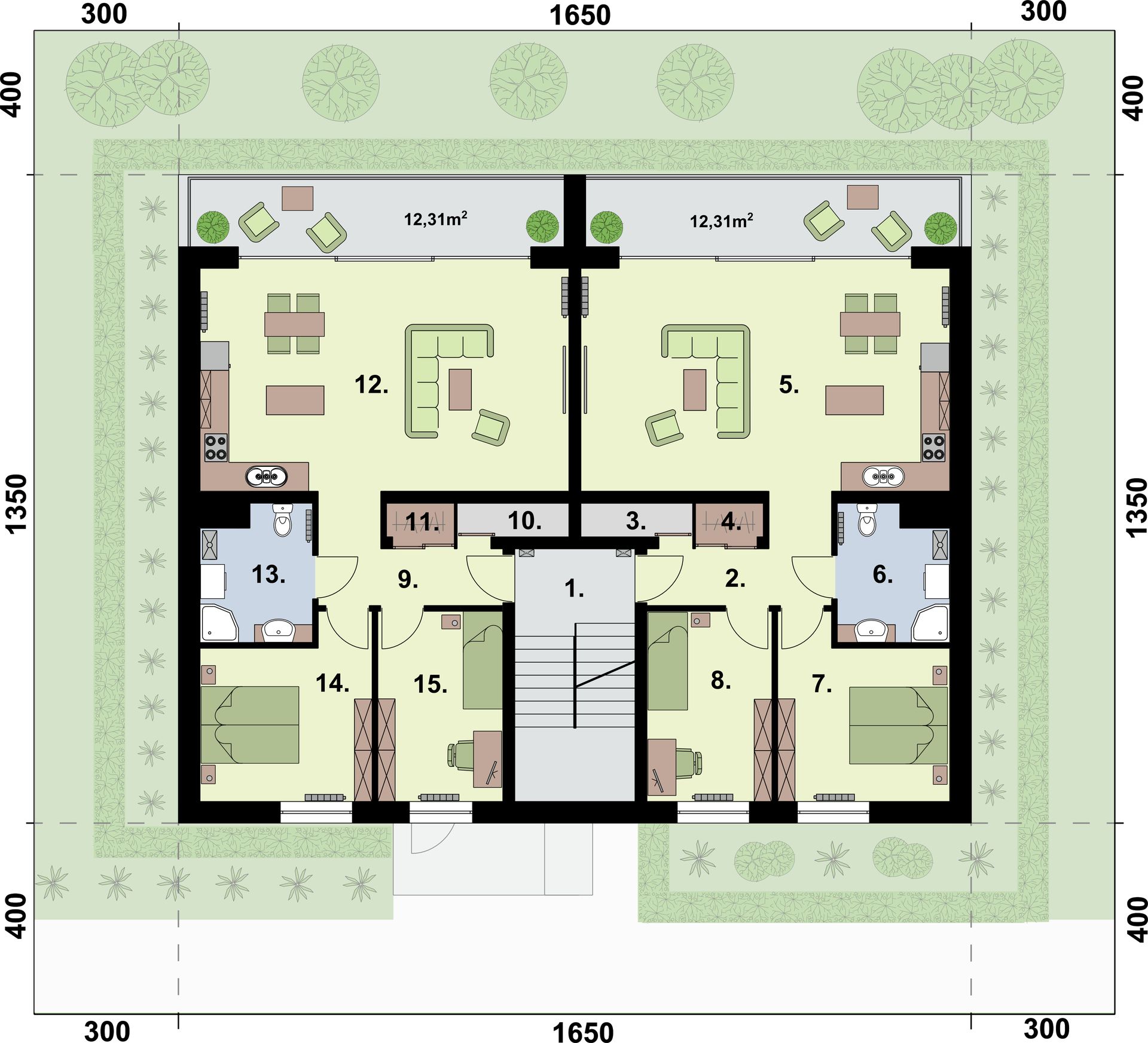

Rzut 2 piętra - 157,80 m²

Rzut 2 piętra projektu San vito - budynek wielorodzinny

Zapytaj, co możesz zmienić

  • 1. Schody 12,92 m²
  • 2. Korytarz 5,94 m²
  • 3. Pomieszczenie gospodarcze 1,73 m²
  • 4. Garderoba 1,28 m²
  • 5. Pokój dzienny + kuchnia 35,24 m²
  • 6. Łazienka 6,09 m²
  • 7. Pokój 12,06 m²
  • 8. Pokój 10,10 m²
  • 9. Korytarz 5,94 m²
  • 10. Pomieszczenie gospodarcze 1,73 m²
  • 11. Garderoba 1,28 m²
  • 12. Pokój dzienny + kuchnia 35,24 m²
  • 13. Łazienka 6,09 m²
  • 14. Pokój 12,06 m²
  • 15. Pokój 10,10 m²
  • Razem rzut 2 piętra 157,80 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty (4)

Zdjęcie 1 projektu Lazur 2 BSA1222
Lazur 2
Dodano!
Dodano!
676,54 m²
17
8
6

48 200 zł

PROMOCJA
Zdjęcie 1 projektu KA132 PKT1151
KA132
Dodano!
Dodano!
305,76 m²
0
0
4

10 899 zł

11 299 zł

Tooltip

Cena regularna

11 299 zł najniższa cena
Tooltip

Najniższa cena z 30 dni
przed obniżką

Zdjęcie 1 projektu San Pedro 2 - budynek wielorodzinny z balkonami SLN2691
629,84 m²
13
3
6

10 700 zł

Zdjęcie 1 projektu San Pedro - budynek wielorodzinny SLN2685
629,84 m²
14
3
6

10 200 zł

Dane techniczne projektu

Powierzchnie i wymiary Powierzchnie i wymiary

Powierzchnia użytkowa
Tooltip
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

473,64 m²

Powierzchnia zabudowy
Tooltip
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

222,75 m²

Powierzchnia całkowita
Tooltip
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

674,78 m²

Kubatura brutto
Tooltip
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

1 885,30 m³

Powierzchnia dachu

200,21 m²

Kąt nachylenia dachu
Tooltip
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
Tooltip
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

9,89 m

Szerokość elewacji

16,50 m

Długość elewacji

13,50 m

Min. szerokość działki
Tooltip
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

22,50 m

Min. długość działki
Tooltip
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

21,50 m

Energooszczędność Energooszczędność

Oze Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne

Projekt zgody z WT 2021

Technologia i konstrukcja Technologia i konstrukcja

Konstrukcja

Murowana

Systemy okienne

Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.

Wyceń okna za darmo
Opis szczegółowy

Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.. Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance Porotherm „DRYFIX.SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika”

Opis projektu

Projekt budynku wielorodzinnego z dachem płaskim, sprawdź!

Czytaj więcej

Informacje dodatkowe

Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
