udynek o zwartej bryle, dwupiętrowy. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 9,23m (bez murka ogniowego). Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
Czytaj więcejProjekt budynku San Pedro 2 - budynek wielorodzinny z balkonami SLN2691
Dodano!
Dodano!
Rzut parteru
- 1. Schody 4,23 m²
- 2. Korytarz 26,48 m²
- 3. Piwnica 10,90 m²
- 4. Piwnica 10,98 m²
- 5. Piwnica 10,90 m²
- 6. Piwnica 0,75 m²
- 7. Piwnica 10,90 m²
- 8. Piwnica 10,98 m²
- 9. Piwnica 10,90 m²
- 10. Garaż dwustanowiskowy 37,71 m²
- 11. Garaż dwustanowiskowy 37,72 m²
- 12. Garaż dwustanowiskowy 37,71 m²
- Razem rzut parteru 210,16 m²
- 1. Schody 12,92 m²
- 2. Korytarz + garderoba 12,68 m²
- 3. Pokój 9,89 m²
- 4. Pokój 9,78 m²
- 5. Pokój 13,03 m²
- 6. Łazienka 5,17 m²
- 7. Kuchnia + jadalnia 11,04 m²
- 8. Pokój dzienny 3,07 m²
- 9. Korytarz 3,07 m²
- 10. Kuchnia + jadalnia 4,97 m²
- 11. Pokój dzienny 14,08 m²
- 12. Pokój 9,40 m²
- 13. Łazienka 4,52 m²
- 14. Korytarz + garderoba 12,68 m²
- 15. Pokój 9,89 m²
- 16. Pokój 9,78 m²
- 17. Pokój 13,03 m²
- 18. Łazienka 5,17 m²
- 19. Kuchnia + jadalnia 11,04 m²
- 20. Pokój dzienny 19,35 m²
- Razem rzut 1 piętra 194,56 m²
- 1. Schody 12,92 m²
- 2. Korytarz + garderoba 12,68 m²
- 3. Pokój 9,89 m²
- 4. Pokój 9,78 m²
- 5. Pokój 13,03 m²
- 6. Łazienka 5,10 m²
- 7. Kuchnia + jadalnia 11,04 m²
- 8. Pokój dzienny 19,35 m²
- 9. Korytarz + garderoba 3,07 m²
- 10. Kuchnia + jadalnia 4,94 m²
- 11. Pokój dzienny 14,08 m²
- 12. Łazienka 4,45 m²
- 13. Korytarz + garderoba 12,68 m²
- 14. Pokój 9,89 m²
- 15. Pokój 9,78 m²
- 16. Pokój 13,03 m²
- 17. Łazienka 5,10 m²
- 18. Kuchnia + jadalnia 11,04 m²
- 19. Pokój dzienny 19,35 m²
- Razem rzut 2 piętra 201,20 m²
Pow. użytkowa
629,84 m²
Pokoje
13
Łazienki i WC
3
Garaż
6
Min. szer. i dł. działki
30 x 19,88 m
Kąt dachu
2°
Konstrukcja
Murowana
więcej
San Pedro 2 - budynek wielorodzinny z balkonami - SLN2691
629,84 m²
Powierzchnia użytkowa
13
Pokoje (bez salonu)
3
Łazienki (z toaletami)
6
Liczba stanowisk garażowych
(z wiatą garażową)
(z wiatą garażową)
Konstrukcja: Murowana
Cena projektu:
10 700 zł
Gwarancja najniższej ceny
Projekt jest dostępny
100 dni na wymianę, 30 dni na zwrot
Darmowa dostawa - kurier, paczkomaty
Bezpłatne pozwolenie na zmiany
Dokumentacja zgodna z WT2021
Pokaż więcej (2)
Masz pytania?Zadzwoń
71 715 20 60
pon.-pt. 8-21, sob. 9-17
Masz już projekt z Extradom.pl? Dopasujemy go do Twojej działki
W trakcie adaptacji projekt jest dostosowywany do konkretnej działki. Ten etap to także najlepszy moment na wprowadzenie funkcjonalnych zmian w projekcie. Chcesz wiedzieć więcej? Umów się na bezpłatną konsultację dot. adaptacji!
W trakcie konsultacji sprawdzisz:
- Jakie zmiany w projekcie możesz wprowadzić
- Jak najlepiej się do niej przygotować
- Ile kosztuje adaptacja projektu gotowego
Rzuty

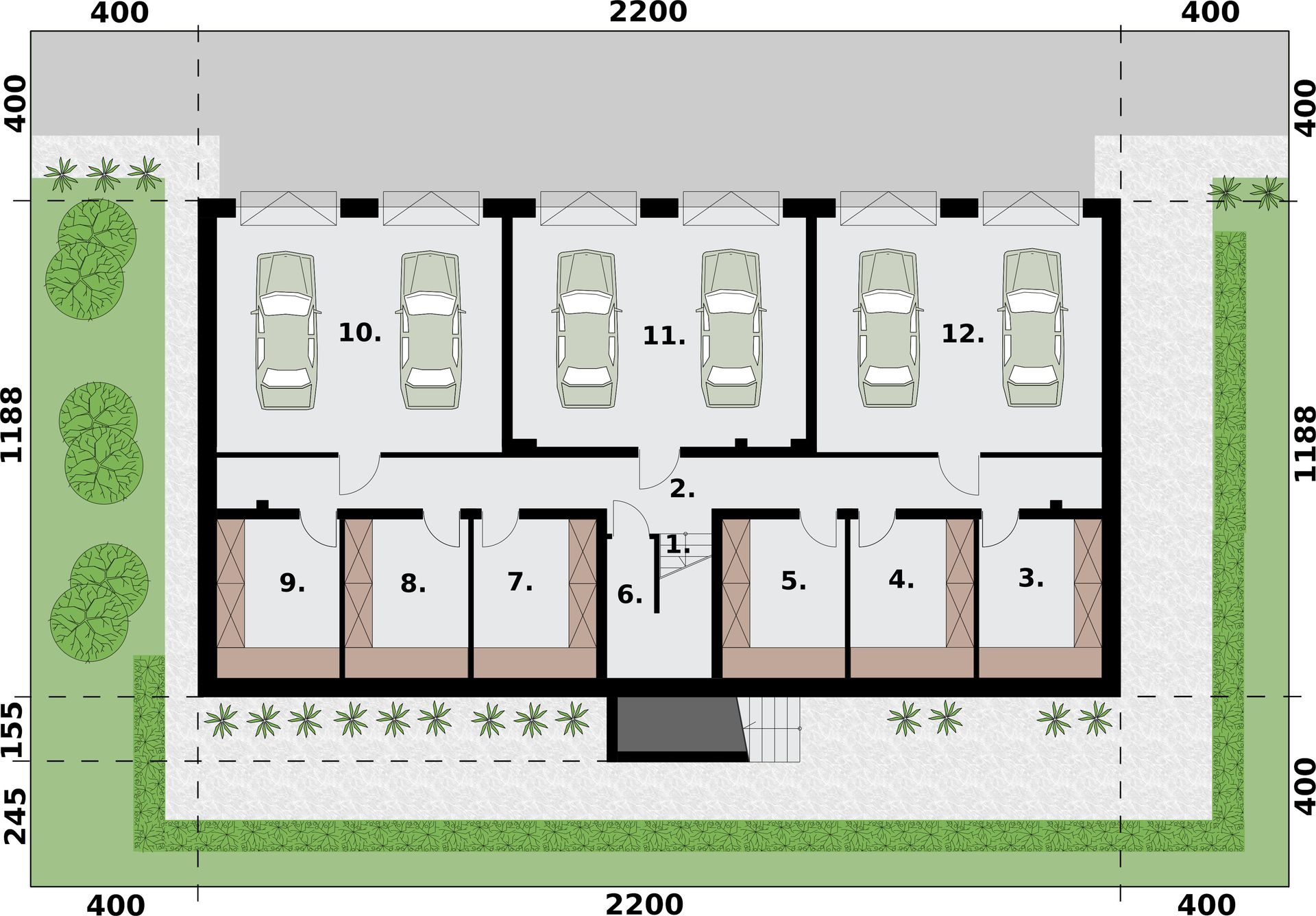

Jak wygląda proces zmianRzut parteru - 210,16 m²
- 1. Schody 4,23 m²
- 2. Korytarz 26,48 m²
- 3. Piwnica 10,90 m²
- 4. Piwnica 10,98 m²
- 5. Piwnica 10,90 m²
- 6. Piwnica 0,75 m²
- 7. Piwnica 10,90 m²
- 8. Piwnica 10,98 m²
- 9. Piwnica 10,90 m²
- 10. Garaż dwustanowiskowy 37,71 m²
- 11. Garaż dwustanowiskowy 37,72 m²
- 12. Garaż dwustanowiskowy 37,71 m²
- Razem rzut parteru 210,16 m²

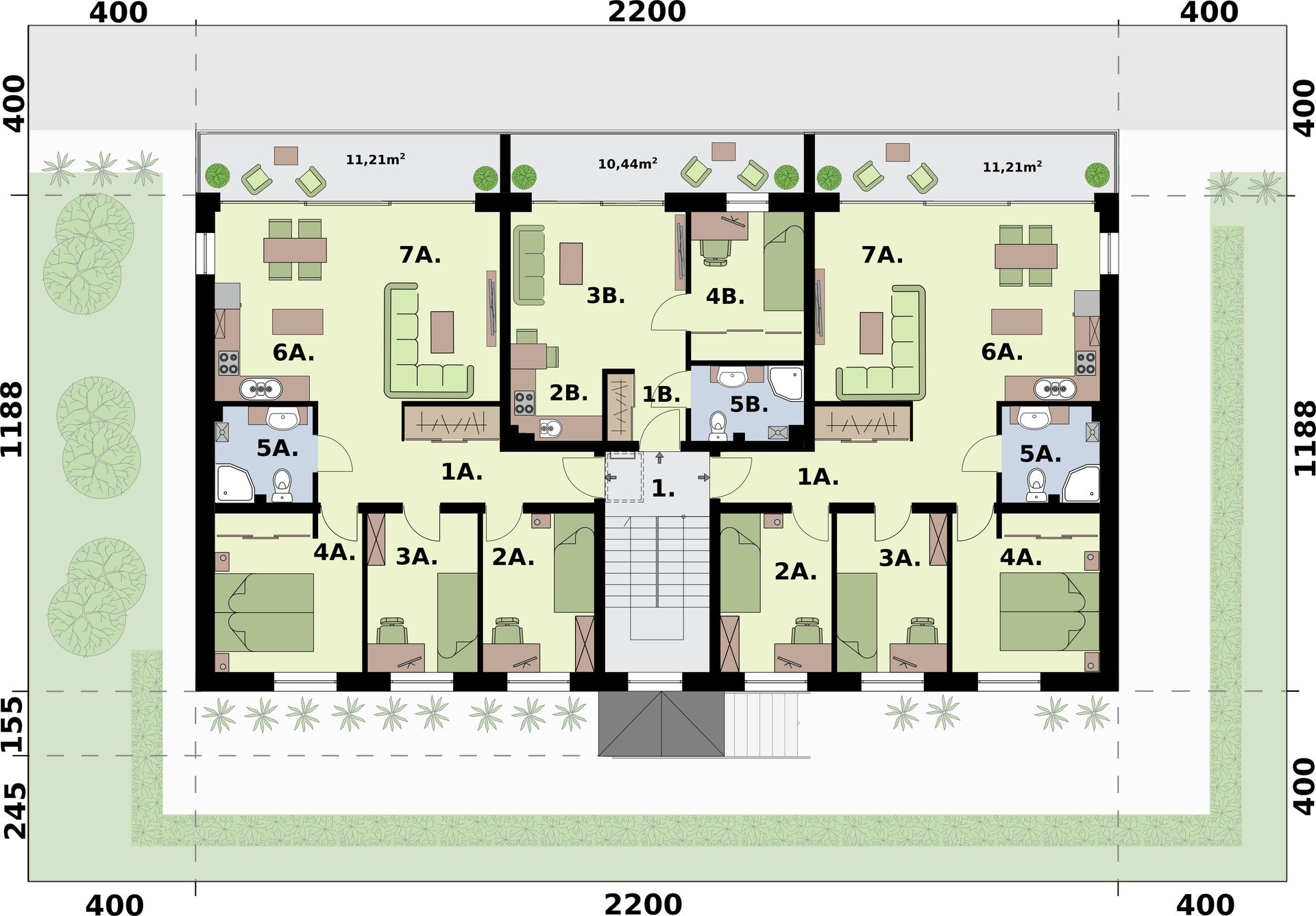

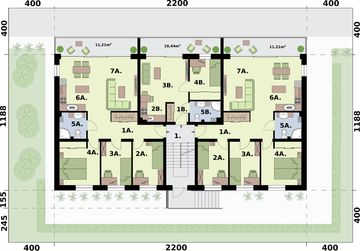

Rzut 1 piętra - 194,56 m²
- 1. Schody 12,92 m²
- 2. Korytarz + garderoba 12,68 m²
- 3. Pokój 9,89 m²
- 4. Pokój 9,78 m²
- 5. Pokój 13,03 m²
- 6. Łazienka 5,17 m²
- 7. Kuchnia + jadalnia 11,04 m²
- 8. Pokój dzienny 3,07 m²
- 9. Korytarz 3,07 m²
- 10. Kuchnia + jadalnia 4,97 m²
- 11. Pokój dzienny 14,08 m²
- 12. Pokój 9,40 m²
- 13. Łazienka 4,52 m²
- 14. Korytarz + garderoba 12,68 m²
- 15. Pokój 9,89 m²
- 16. Pokój 9,78 m²
- 17. Pokój 13,03 m²
- 18. Łazienka 5,17 m²
- 19. Kuchnia + jadalnia 11,04 m²
- 20. Pokój dzienny 19,35 m²
- Razem rzut 1 piętra 194,56 m²

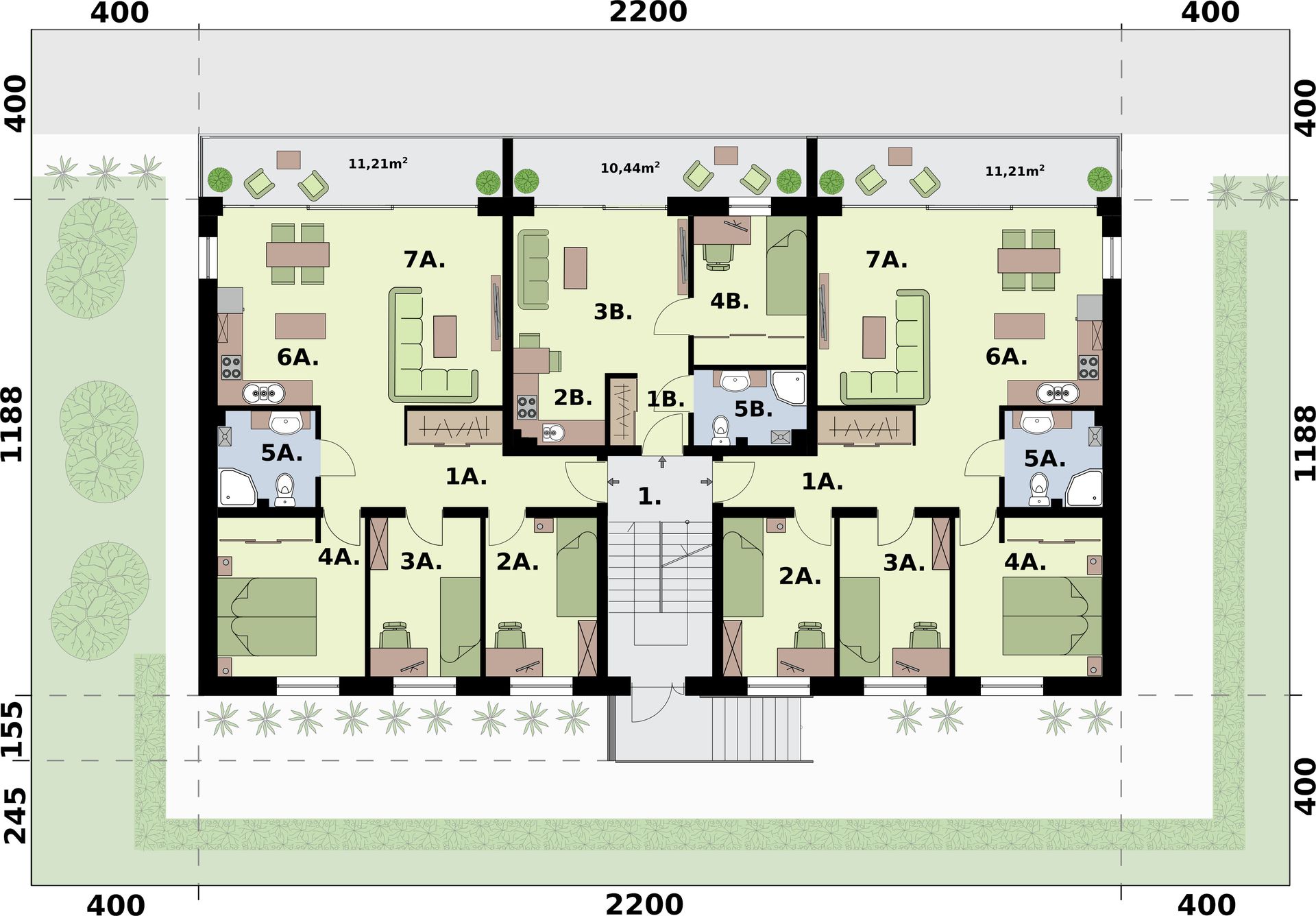

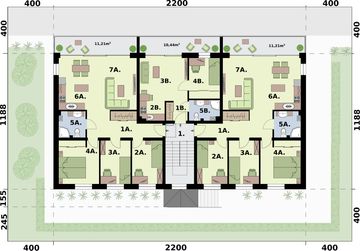

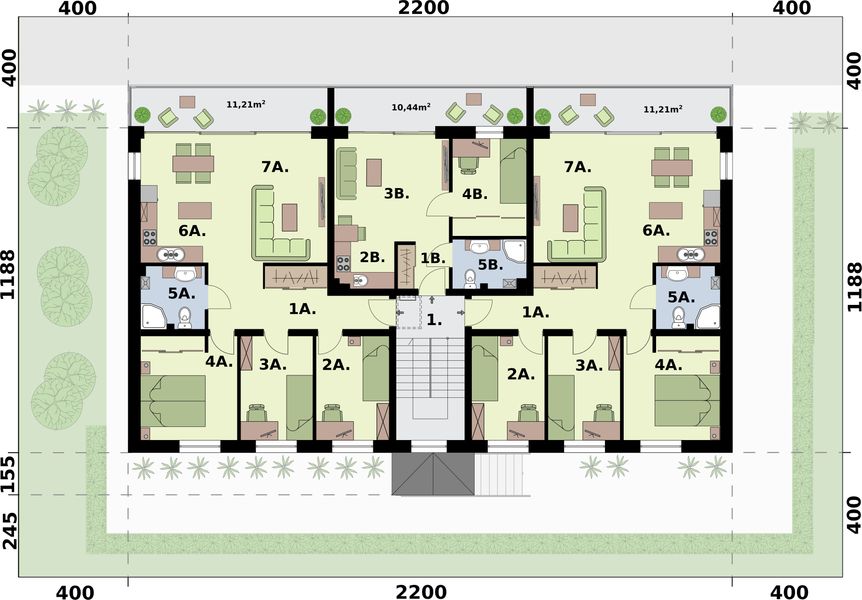

Rzut 2 piętra - 201,20 m²
- 1. Schody 12,92 m²
- 2. Korytarz + garderoba 12,68 m²
- 3. Pokój 9,89 m²
- 4. Pokój 9,78 m²
- 5. Pokój 13,03 m²
- 6. Łazienka 5,10 m²
- 7. Kuchnia + jadalnia 11,04 m²
- 8. Pokój dzienny 19,35 m²
- 9. Korytarz + garderoba 3,07 m²
- 10. Kuchnia + jadalnia 4,94 m²
- 11. Pokój dzienny 14,08 m²
- 12. Łazienka 4,45 m²
- 13. Korytarz + garderoba 12,68 m²
- 14. Pokój 9,89 m²
- 15. Pokój 9,78 m²
- 16. Pokój 13,03 m²
- 17. Łazienka 5,10 m²
- 18. Kuchnia + jadalnia 11,04 m²
- 19. Pokój dzienny 19,35 m²
- Razem rzut 2 piętra 201,20 m²
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
Warianty projektu (1)
Podobne projekty (4)

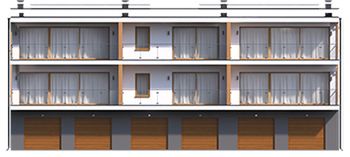

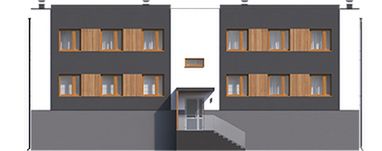

Elewacje
Frontowa
Tylna
Lewa
Prawa
Dane techniczne projektu
Wypełniasz wniosek o warunki zabudowy (WZ)?
Wydrukuj kartę projektu lub zamów rysunki szczegółowe
Powierzchnie i wymiary
Powierzchnia użytkowa
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
629,84 m²
Powierzchnia zabudowy
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
261,36 m²
Powierzchnia całkowita
Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.
857 m²
Kąt nachylenia dachu
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
2°
Wysokość budynku
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
9,23 m
Szerokość elewacji
22 m
Długość elewacji
11,88 m
Min. szerokość działki
Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
30 m
Min. długość działki
Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.
19,88 m
Energooszczędność
Czym jest OZE (Odnawialne Źródło Energii)?
Warunki techniczne
Projekt zgody z WT 2021
Więcej szczegółów
Technologia i konstrukcja
Konstrukcja
Murowana
Systemy okienne
Skorzystaj z porady. Osobisty Opiekun Inwestycji poleci okna i stolarkę dopasowane do potrzeb i budżetu.
Wyceń okna za darmo
Okna dachowe
Oferujemy bezpłatne konsultacje w zakresie wszystkich rozwiązań VELUX. Wyceny, porady dotyczące doboru okien i rolet zewnętrznych - sprawdź!
Sprawdź szczegóły
Opis szczegółowy
:Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.
Opis projektu
Informacje dodatkowe
Projekt stanowi aktualną i pełną dokumentację zawierającą część architektoniczno - budowlaną, konstrukcyjną wykonawczą, instalacji wewnętrznych, elektrycznych i teletechnicznych, charakterystykę energetyczną oraz uprawnienia projektantów. Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi jej zwrot. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Wymiana rozplombowanego projektu podlega opłacie manipulacyjnej w wysokości 100 zł. O szczegóły dopytaj w Centrum Obsługi Klienta.
