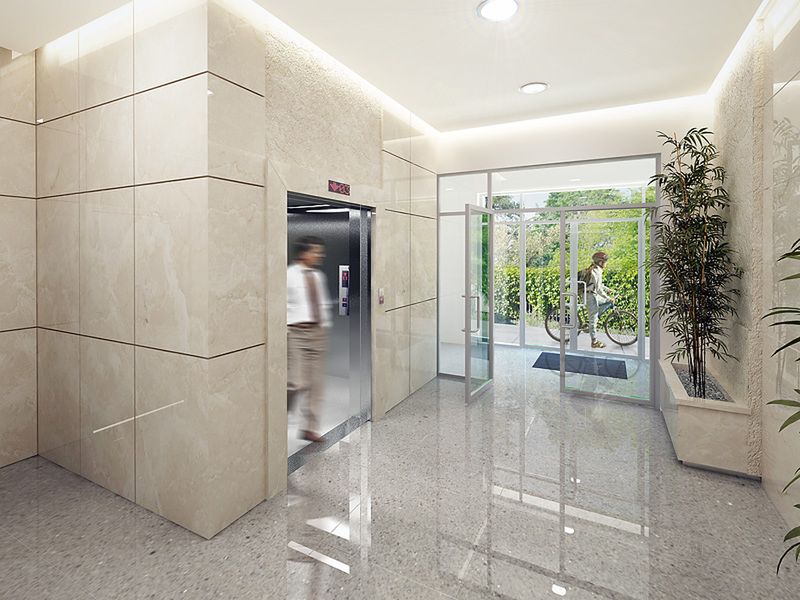

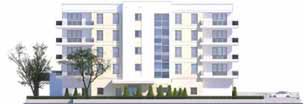

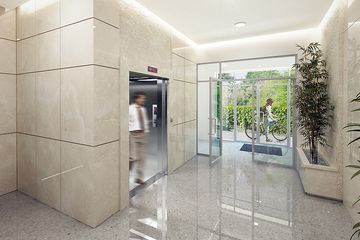

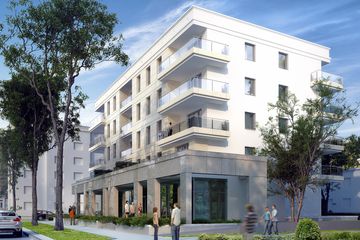

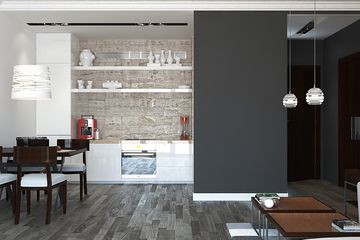

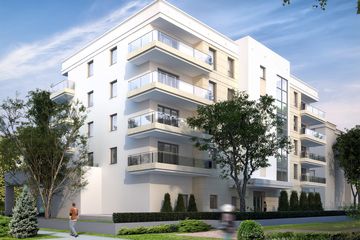

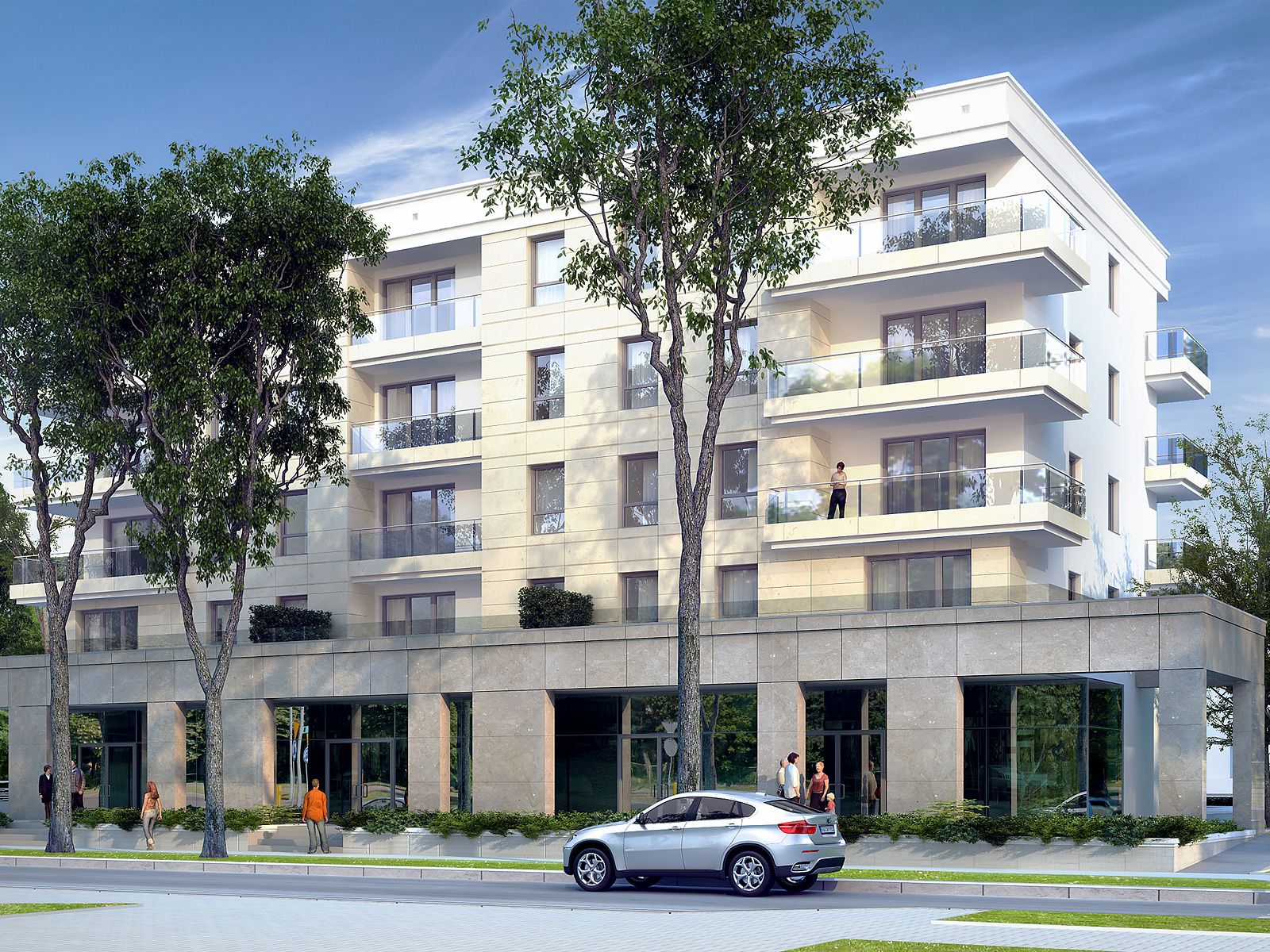

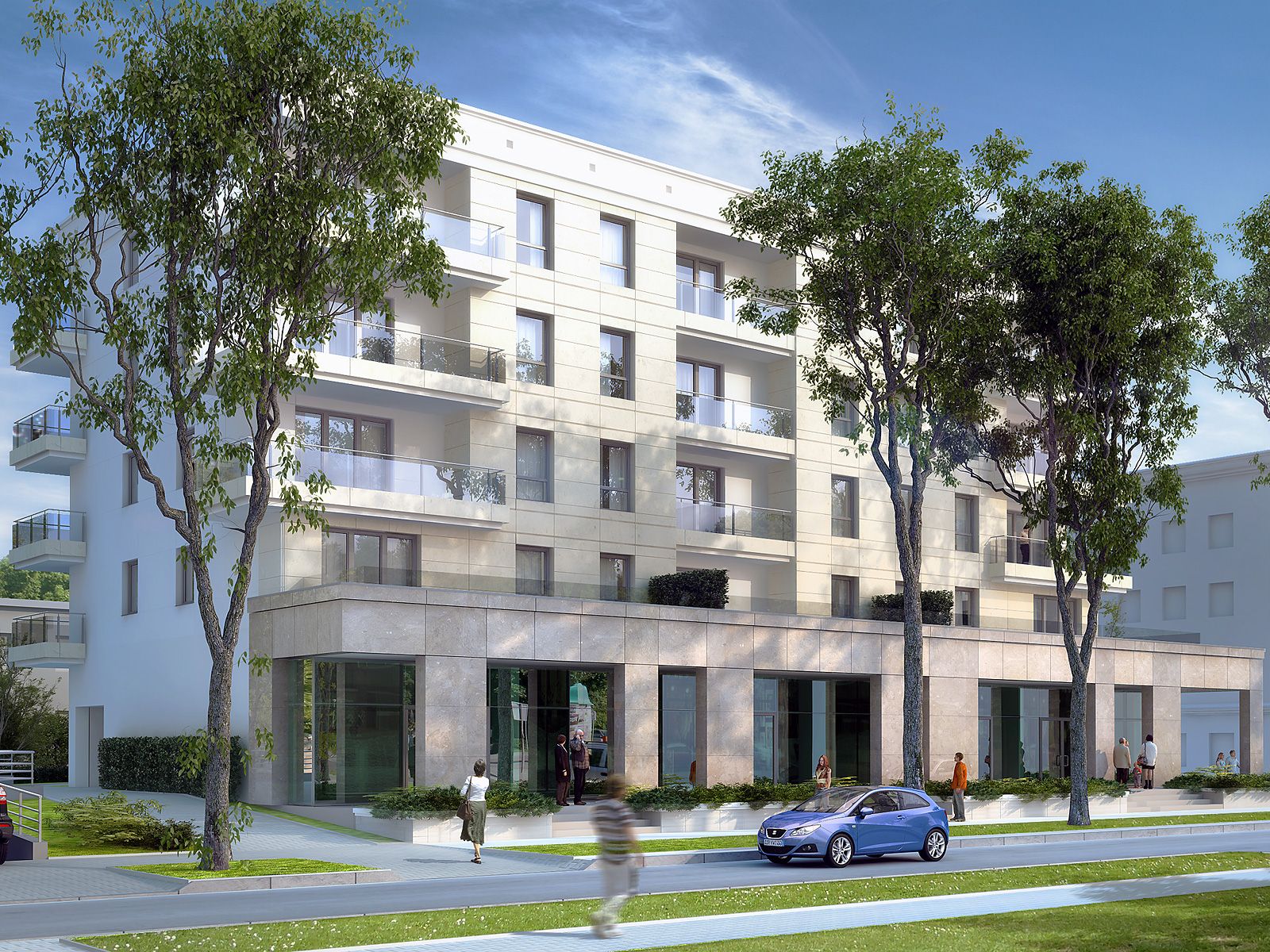

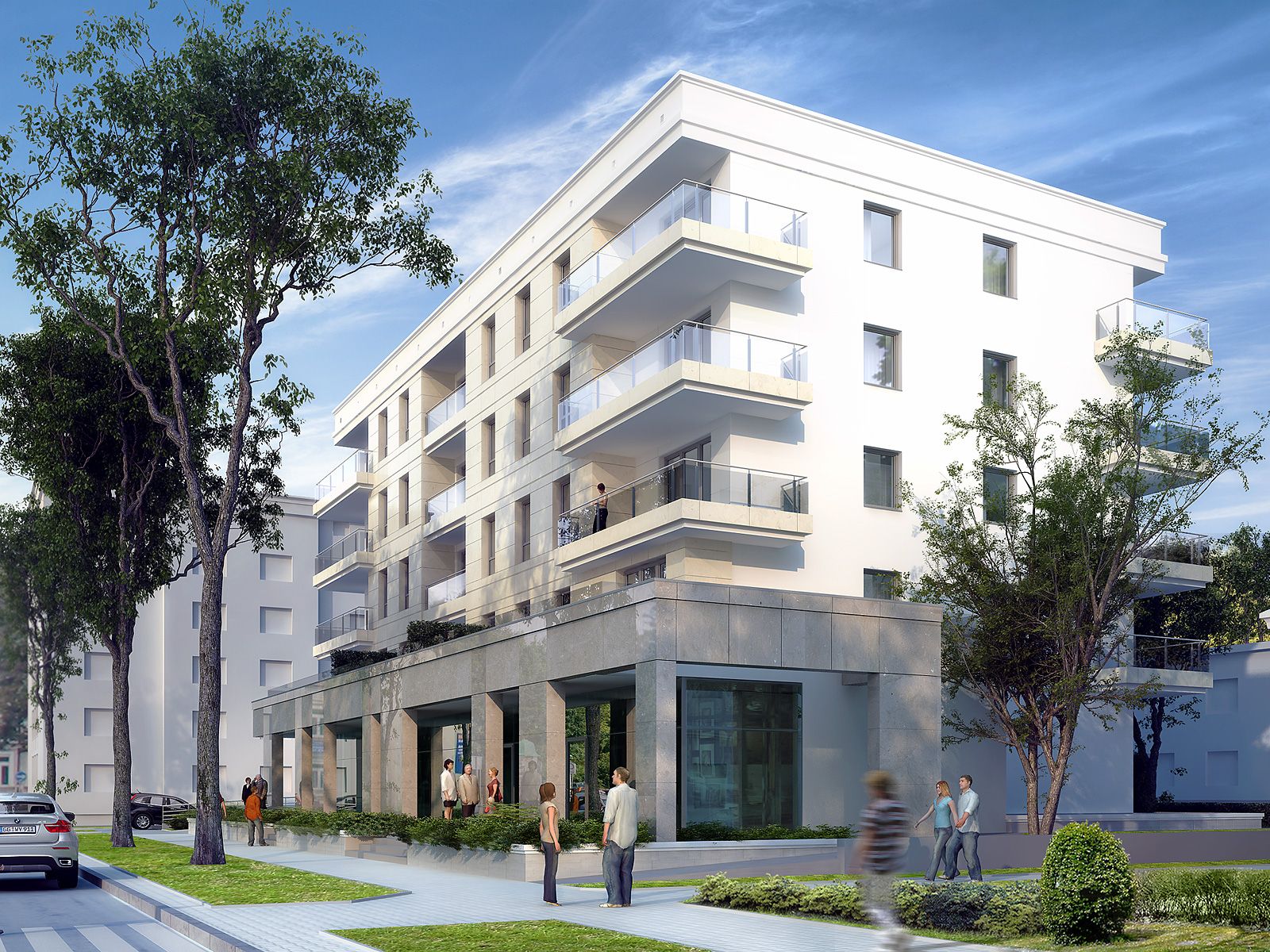

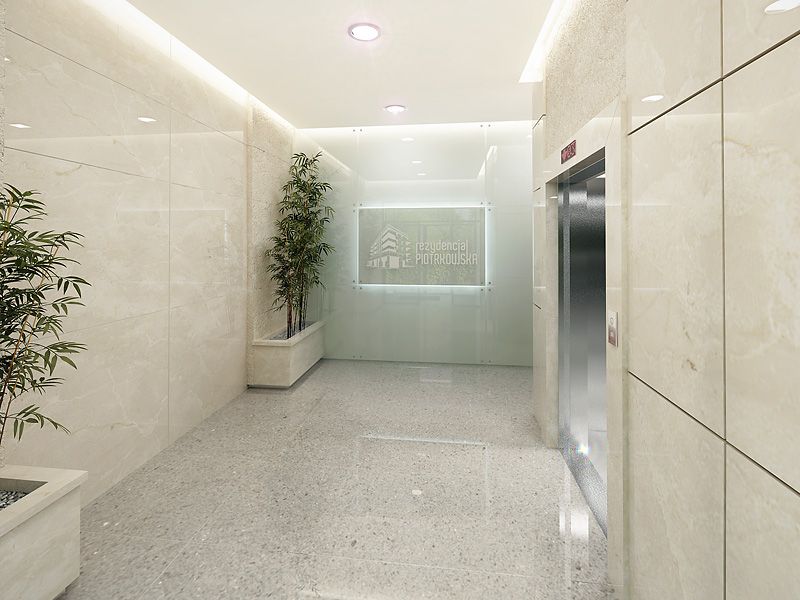

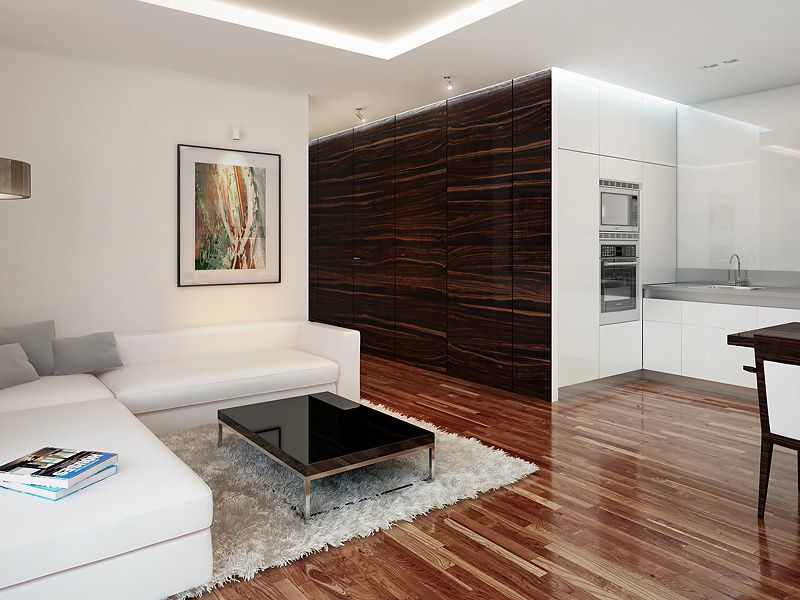

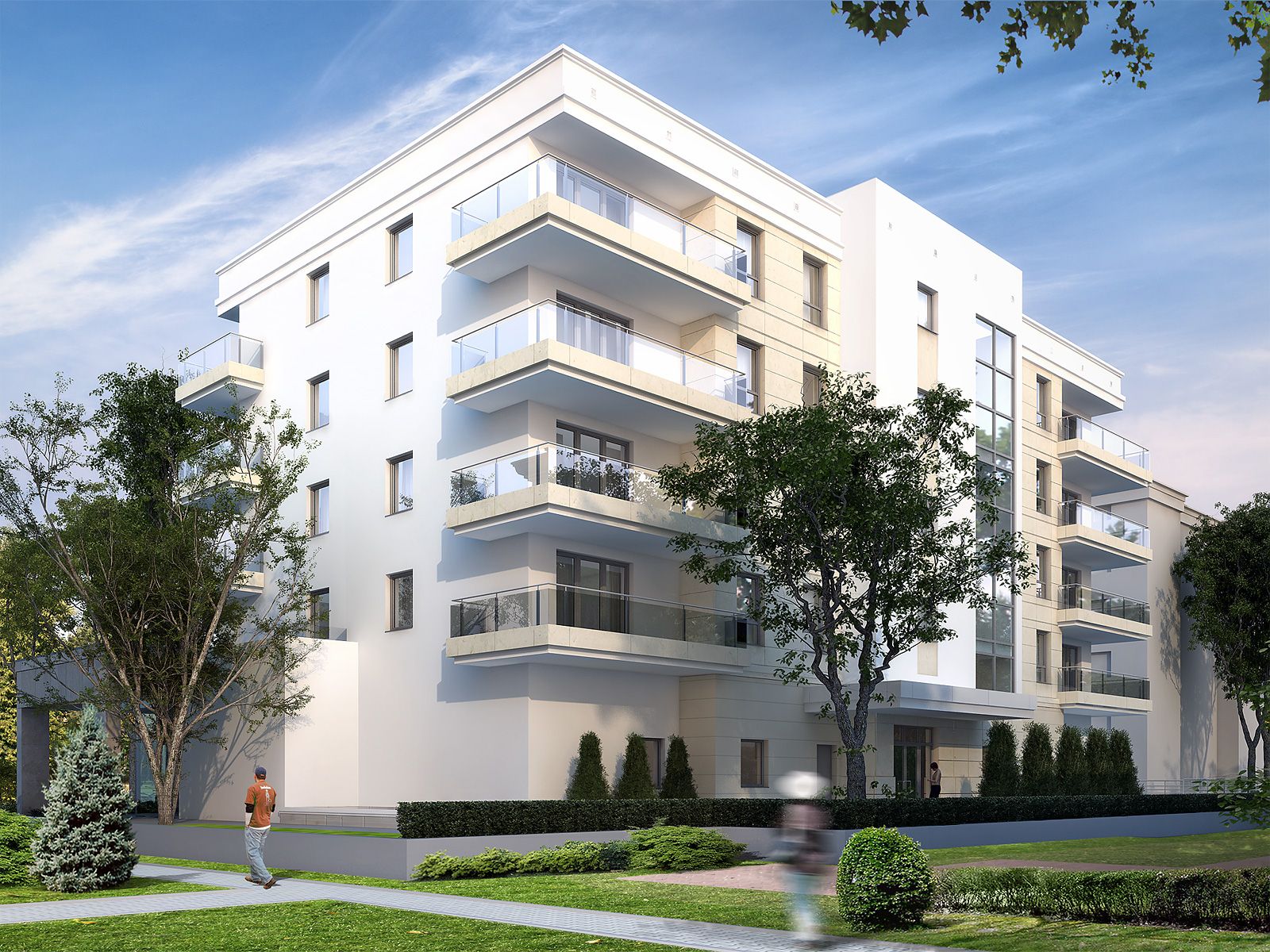

Jest to wielorodzinny budynek mieszkalno usługowy o 5 kondygnacjach. Na parterze zaplanowano lokale usługowe, każdy posiada własne zaplecze. Witryny i wejścia do nich znajdują się od frontu budynku. Na wyższych kondygnacjach zaprojektowano 20 mieszkań, zróżnicowanych pod względem wielkości i liczby pomieszczeń. Najmniejsze lokale mają ok. 50 metrów kw., największe – ponad 70 metrów kw. Mieszkania są wyższe niż przeciętne, mają 2,70 m wysokości. Do każdego przynależy obszerny balkon lub taras. W podziemiach budynku znajduje się 21 miejsc postojowych dla samochodów, pomieszczenie na wózki i rowery oraz komórki lokatorskie. Budynek wewnątrz (klatki schodowe, hol i korytarze) oraz na zewnątrz prezentuje się bardzo estetycznie, ma podwyższony standard, dzięki zastosowaniu materiałów budowlanych i wykończeniowych najwyższej jakości.
Czytaj więcejProjekt budynku Kameralny Budynek wielorodzinny BSA2027
Projekt budynku Kameralny Budynek wielorodzinny BSA2027
| Powierzchnia użytkowa: | 2 008,73 m² |
|---|---|
| Pokoje (bez salonu): | 33 |
| Stanowiska garażowe: | 10 |
| Łazienki + toalety: | 11 |
| Kąt nachylenia dachu: | 2° |
Więcej parametrów
Cena projektu:
135 000 zł
Wydłużony czas realizacji
Masz pytania?Zadzwoń
pon.-pt. 8-21, sob.-niedz. 9-17
Kup ten projekt i zyskaj
Bezpłatną dostawę
Zwrot 30 dni,
wymiana 100 dni
Bezpłatne pozwolenie na zmiany
Rzuty

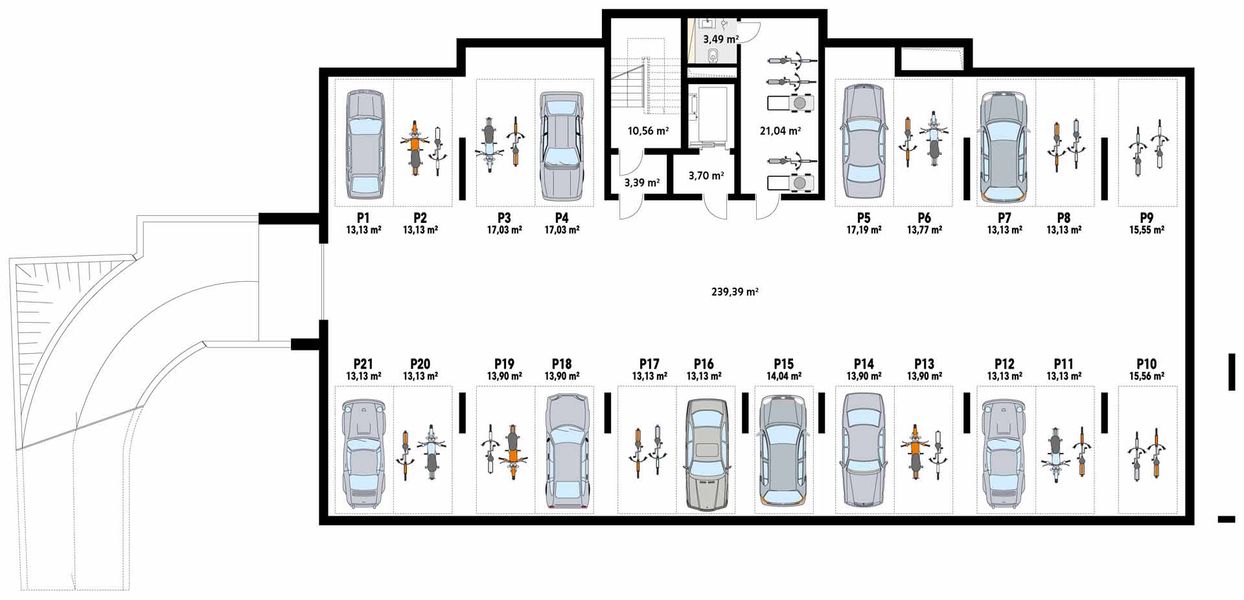

Jak wygląda proces zmianRzut piwnicy - 578,64 m²
- 1. Schody 10,56 m²
- 2. Hall 3,39 m²
- 3. Hall 3,70 m²
- 4. Pom. gospodarcze 3,49 m²
- 5. Pom. gospodarcze 21,04 m²
- 6. Korytarz 239,39 m²
- 7. Garaż jednostanowiskowy 13,13 m²
- 8. Pom. gospodarcze 13,13 m²
- 9. Pom. gospodarcze 17,03 m²
- 10. Garaż jednostanowiskowy 17,03 m²
- 11. Garaż jednostanowiskowy 17,19 m²
- 12. Pom. gospodarcze 13,77 m²
- 13. Garaż jednostanowiskowy 13,13 m²
- 14. Pom. gospodarcze 13,13 m²
- 15. Pom. gospodarcze 15,55 m²
- 16. Pom. gospodarcze 15,56 m²
- 17. Pom. gospodarcze 13,13 m²
- 18. Garaż jednostanowiskowy 13,13 m²
- 19. Pom. gospodarcze 13,90 m²
- 20. Garaż jednostanowiskowy 13,90 m²
- 21. Garaż jednostanowiskowy 14,04 m²
- 22. Garaż jednostanowiskowy 13,13 m²
- 23. Pom. gospodarcze 13,13 m²
- 24. Garaż jednostanowiskowy 13,90 m²
- 25. Pom. gospodarcze 13,90 m²
- 26. Pom. gospodarcze 13,13 m²
- 27. Garaż jednostanowiskowy 13,13 m²
- Razem rzut piwnicy 578,64 m²

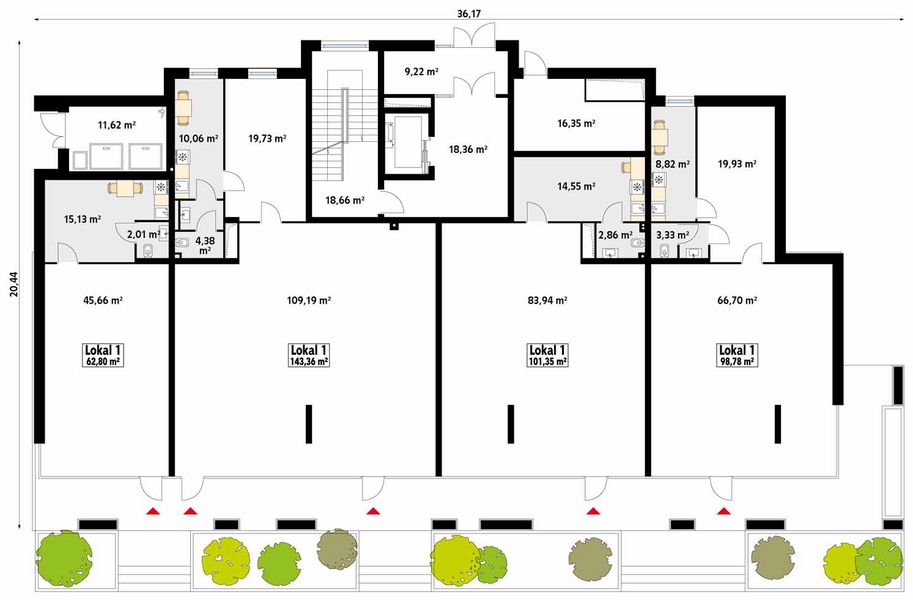

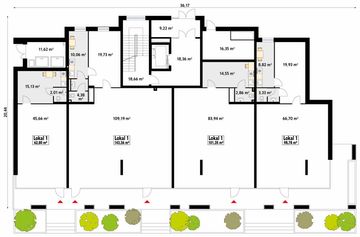

Rzut parteru - 480,50 m²
- 1. Schody 18,66 m²
- 2. Wiatrołap 9,22 m²
- 3. Hall 18,36 m²
- 4. Magazyn 19,73 m²
- 5. Pom. gospodarcze 10,06 m²
- 6. Wc 4,38 m²
- 7. Pom. gospodarcze 11,62 m²
- 8. Pom. gospodarcze 15,13 m²
- 9. Wc 2,01 m²
- 10. Pokój 45,66 m²
- 11. Pokój 109,19 m²
- 12. Pokój 83,94 m²
- 13. Pokój 66,70 m²
- 14. Magazyn 19,93 m²
- 15. Wc 3,33 m²
- 16. Pomieszczenie socjalne 8,82 m²
- 17. Wc 2,86 m²
- 18. Pomieszczenie socjalne 14,55 m²
- 19. Kotłownia 16,35 m²
- Razem rzut parteru 480,50 m²

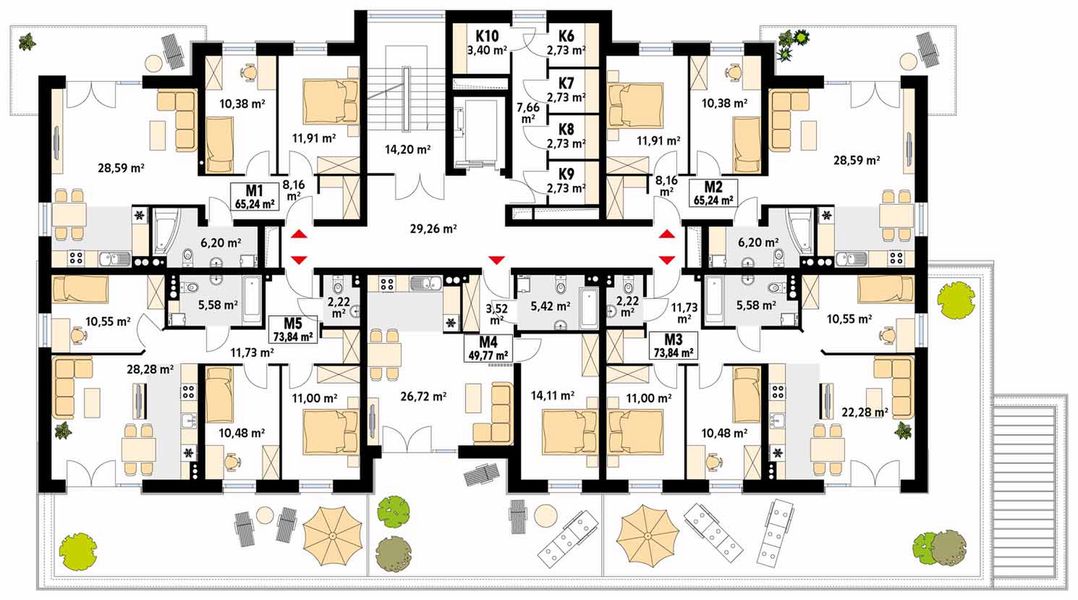

Rzut 1 piętra - 393,37 m²
- 1. Korytarz 8,16 m²
- 2. Łazienka 6,20 m²
- 3. Pokój dzienny + kuchnia 28,59 m²
- 4. Pokój 10,38 m²
- 5. Pokój 11,91 m²
- 6. Loggia (12,78 m²)
- 7. Hall 29,26 m²
- 8. Schody 14,20 m²
- 9. Korytarz 11,73 m²
- 10. Łazienka 5,58 m²
- 11. Pokój 10,55 m²
- 12. Pokój dzienny + kuchnia 22,28 m²
- 13. Pokój 10,48 m²
- 14. Pokój 11 m²
- 15. Wc 2,22 m²
- 16. Taras (31,22 m²)
- 17. Korytarz 3,52 m²
- 18. Pokój dzienny + kuchnia 26,72 m²
- 19. Pokój 14,11 m²
- 20. Łazienka 5,42 m²
- 21. Taras (29,53 m²)
- 22. Korytarz 11,73 m²
- 23. Wc 2,22 m²
- 24. Pokój 11 m²
- 25. Pokój 10,48 m²
- 26. Łazienka 5,58 m²
- 27. Pokój dzienny + kuchnia 22,28 m²
- 28. Pokój 10,55 m²
- 29. Taras (48,94 m²)
- 30. Korytarz 8,16 m²
- 31. Łazienka 6,20 m²
- 32. Pokój dzienny + kuchnia 28,59 m²
- 33. Pokój 10,38 m²
- 34. Pokój 11,91 m²
- 35. Taras (12,78 m²)
- 36. Pom. gospodarcze 2,73 m²
- 37. Pom. gospodarcze 2,73 m²
- 38. Pom. gospodarcze 2,73 m²
- 39. Pom. gospodarcze 2,73 m²
- 40. Korytarz 7,66 m²
- 41. Pom. gospodarcze 3,40 m²
- Razem rzut 1 piętra 393,37 m²

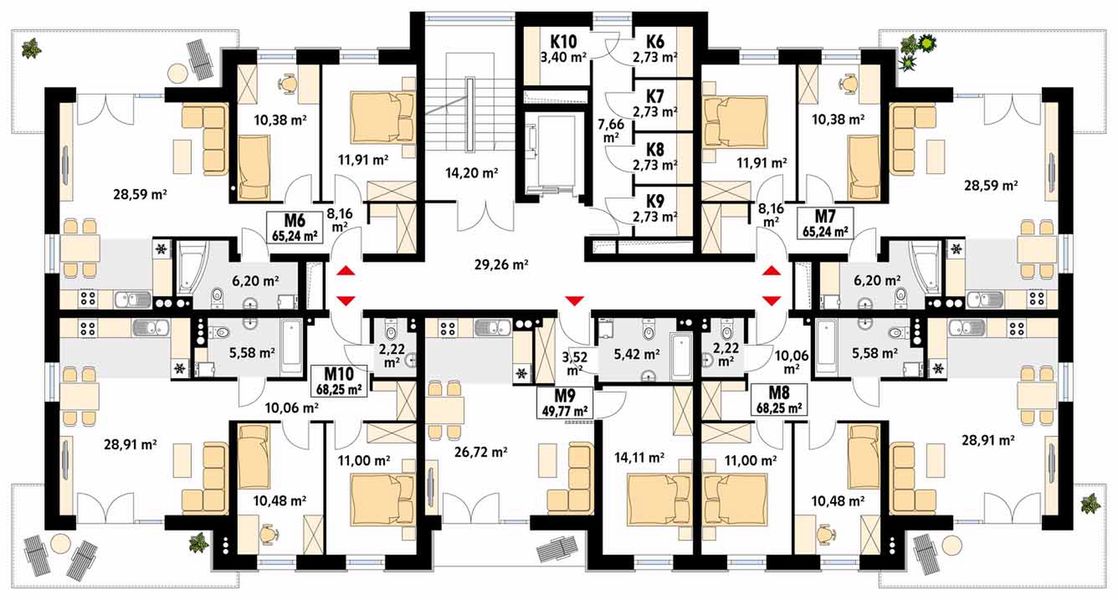

Rzut 2 piętra - 382,19 m²
- 1. Schody 14,20 m²
- 2. Hall 29,26 m²
- 3. Korytarz 8,16 m²
- 4. Pokój 11,91 m²
- 5. Pokój 10,38 m²
- 6. Łazienka 6,20 m²
- 7. Pokój dzienny + kuchnia 28,59 m²
- 8. Loggia (12,78 m²)
- 9. Korytarz 10,06 m²
- 10. Wc 2,22 m²
- 11. Łazienka 5,58 m²
- 12. Pokój dzienny + kuchnia 28,91 m²
- 13. Pokój 10,48 m²
- 14. Pokój 11 m²
- 15. Loggia (12,40 m²)
- 16. Korytarz 3,52 m²
- 17. Pokój dzienny + kuchnia 26,72 m²
- 18. Łazienka 5,42 m²
- 19. Pokój 14,11 m²
- 20. Loggia (5,07 m²)
- 21. Korytarz 10,06 m²
- 22. Wc 2,22 m²
- 23. Pokój 11 m²
- 24. Pokój 10,48 m²
- 25. Łazienka 5,58 m²
- 26. Pokój dzienny + kuchnia 28,91 m²
- 27. Loggia (12,40 m²)
- 28. Korytarz 8,16 m²
- 29. Łazienka 6,20 m²
- 30. Pokój dzienny + kuchnia 28,59 m²
- 31. Pokój 10,38 m²
- 32. Pokój 11,91 m²
- 33. Loggia (12,78 m²)
- 34. Pom. gospodarcze 2,73 m²
- 35. Pom. gospodarcze 2,73 m²
- 36. Pom. gospodarcze 2,73 m²
- 37. Pom. gospodarcze 2,73 m²
- 38. Korytarz 7,66 m²
- 39. Pom. gospodarcze 3,40 m²
- Razem rzut 2 piętra 382,19 m²

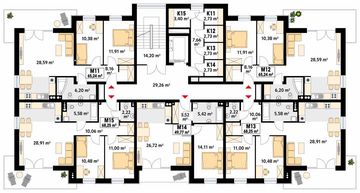

Rzut 3 piętra - 382,19 m²
- 1. Schody 14,20 m²
- 2. Hall 29,26 m²
- 3. Korytarz 8,16 m²
- 4. Pokój 11,91 m²
- 5. Pokój 10,38 m²
- 6. Łazienka 6,20 m²
- 7. Pokój dzienny + jadalnia 28,59 m²
- 8. Loggia (12,78 m²)
- 9. Korytarz 10,06 m²
- 10. Wc 2,22 m²
- 11. Łazienka 5,58 m²
- 12. Pokój dzienny + kuchnia 28,91 m²
- 13. Pokój 10,48 m²
- 14. Pokój 11 m²
- 15. Loggia (12,40 m²)
- 16. Korytarz 3,52 m²
- 17. Łazienka 5,42 m²
- 18. Pokój dzienny + kuchnia 26,72 m²
- 19. Pokój 14,11 m²
- 20. Loggia (5,07 m²)
- 21. Korytarz 10,06 m²
- 22. Wc 2,22 m²
- 23. Pokój 11 m²
- 24. Pokój 10,48 m²
- 25. Łazienka 5,58 m²
- 26. Pokój dzienny + kuchnia 28,91 m²
- 27. Loggia (12,40 m²)
- 28. Korytarz 8,16 m²
- 29. Łazienka 6,20 m²
- 30. Pokój dzienny + kuchnia 28,59 m²
- 31. Pokój 10,38 m²
- 32. Pokój 11,91 m²
- 33. Loggia (12,78 m²)
- 34. Pom. gospodarcze 2,73 m²
- 35. Pom. gospodarcze 2,73 m²
- 36. Pom. gospodarcze 2,73 m²
- 37. Pom. gospodarcze 2,73 m²
- 38. Korytarz 7,66 m²
- 39. Pom. gospodarcze 3,40 m²
- Razem rzut 3 piętra 382,19 m²
Zamów rysunki szczegółowe
Podobne projekty
1
/
3

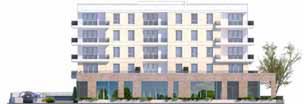

Elewacje
Informacje szczegółowe
Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.
Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.
Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).
Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.
Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.
WT 2017 lub WT 2021
Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.
| Parametr | WT 2017 | WT 2021 |
|---|---|---|
| Energia pierwotna (Ep) | do 90 kWh/(m2rok) | do 70 kWh/(m2rok) |
| Ściany zewnętrzne | maks. 0,23 W/m2K | maks. 0,20 W/m2K |
| Dach/stropodachy | maks. 0,18 W/m2K | maks. 0,15 W/m2K |
| Podłogi na gruncie | maks. 0,30 W/m2K | maks. 0,30 W/m2K |
| Okna i drzwi balkonowe | maks. 1,10 W/m2K | maks. 0,90 W/m2K |
| Okna dachowe(połaciowe) | maks. 1,30 W/m2K | maks. 1,10 W/m2K |
| Drzwi i bramy | maks. 1,50 W/m2K | maks. 1,30 W/m2K |
Ściany: 2-warstwowe - bloczek silikatowy + styropian. Stropy: żelbetowe, wylewane. Dach: papa - dach płaski, (spadek około 2-3%). Ogrzewanie:.
Co zawiera projekt budynku
Kameralny Budynek wielorodzinny?
Każdy projekt domu zawiera:
- Projekt architektoniczno-budowlany
- Projekt techniczny
- Bezpłatną zgodę na zmiany
- Kopię uprawnień architektów i branżystów
- Charakterystykę energetyczną (dla projektów domów)
Opis projektu
Informacje dodatkowe
Dokumentacja zabezpieczona jest specjalną plombą, której usunięcie uniemożliwi zwrot oraz wymianę projektu. Zapraszamy do zamówienia przed zakupem rysunków szczegółowych projektu oraz analizy posiadanej działki w celu upewnienia się, że wybrany projekt domu idealnie na nią pasuje. Do projektu zostanie dołączony egzemplarz okazowy w formacie A4 (część architektoniczna), służący do weryfikacji projektu po odbierze zamówienia bez konieczności otwierania pełnej dokumentacji projektowej.
