Projekt domu Merlin V BBA2171

Dodano!

Projekt domu Merlin V BBA2171

Powierzchnia użytkowa:

166,60 m²

Pokoje (bez salonu):

5

Stanowiska garażowe:

2

Łazienki + toalety:

3

Min. szer. i dł. działki:

19,03 x 26,88 m

Kąt nachylenia dachu:

35°

Więcej parametrów

Szacunkowy koszt budowy:

na III kwartał 2021

291 000 zł

PROMOCJA

Cena projektu:

4 540 zł

4 040 zł

Oferta ważna do 31.12.2021 r.

Projekt jest dostępny

Konsultant Masz pytania?
Zadzwoń
71 715 20 60

pon.-pt. 8-21, sob.-niedz. 9-17

Opłata za połączenie wg taryfy operatora.
icon Projekt w standardzie WT 2021 – co to oznacza? icon

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

Ten dom jest bardziej energooszczędny i tańszy w eksploatacji. Standard WT 2021 zmienia obowiązujące dotychczas współczynniki przepuszczalności ciepła. W projekcie dostosowanym do nowych standardów możesz znaleźć:

  • grubszą izolację podłogi, ścian i dachu
  • energooszczędną stolarkę drzwiową i okienną
  • instalacje, które wykorzystują odnawialne źródła energii
Grafika WT2021
icon Extradodatki do projektu GRATIS icon
  • Projekt architektury ogrodowej
  • Tablica informacyjna
  • Dziennik budowy
  • Poradnik “Jak urządzić ogród”
  • Materiały promocyjne
Przejdź na stronę ze szczegółami
icon Bezpłatna dostawa icon

Paczkę odbierz tak, jak Ci wygodnie! Jeśli zdecydujesz się na płatność przelewem, dostaniesz od nas darmową dostawę. Przesyłkę dostarczy Ci kurier DPD lub InPost, albo wyślemy ją do wskazanego przez Ciebie Paczkomatu InPost.

Sprawdź pozostałe opcje
icon Zwrot 30 dni, wymiana 100 dni icon

Projekt możesz zwrócić przez 30 dni, lub wymienić przez 100 dni od daty zakupu. Po 30 dniach pobieramy opłatę manipulacyjną w wysokości 50% wartości dokumentacji.


Zakupione po 1 lipca 2021 r. projekty w wersji sprzed nowelizacji możesz zwrócić lub wymienić w ciągu 14 dni (na podst. Regulaminu serwisu internetowego Extradom.pl, par. 10 pkt 1a).

Dowiedz się więcej
icon Bezpłatne pozwolenie na zmiany icon

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z naszym Doradcą.

Dowiedz się więcej

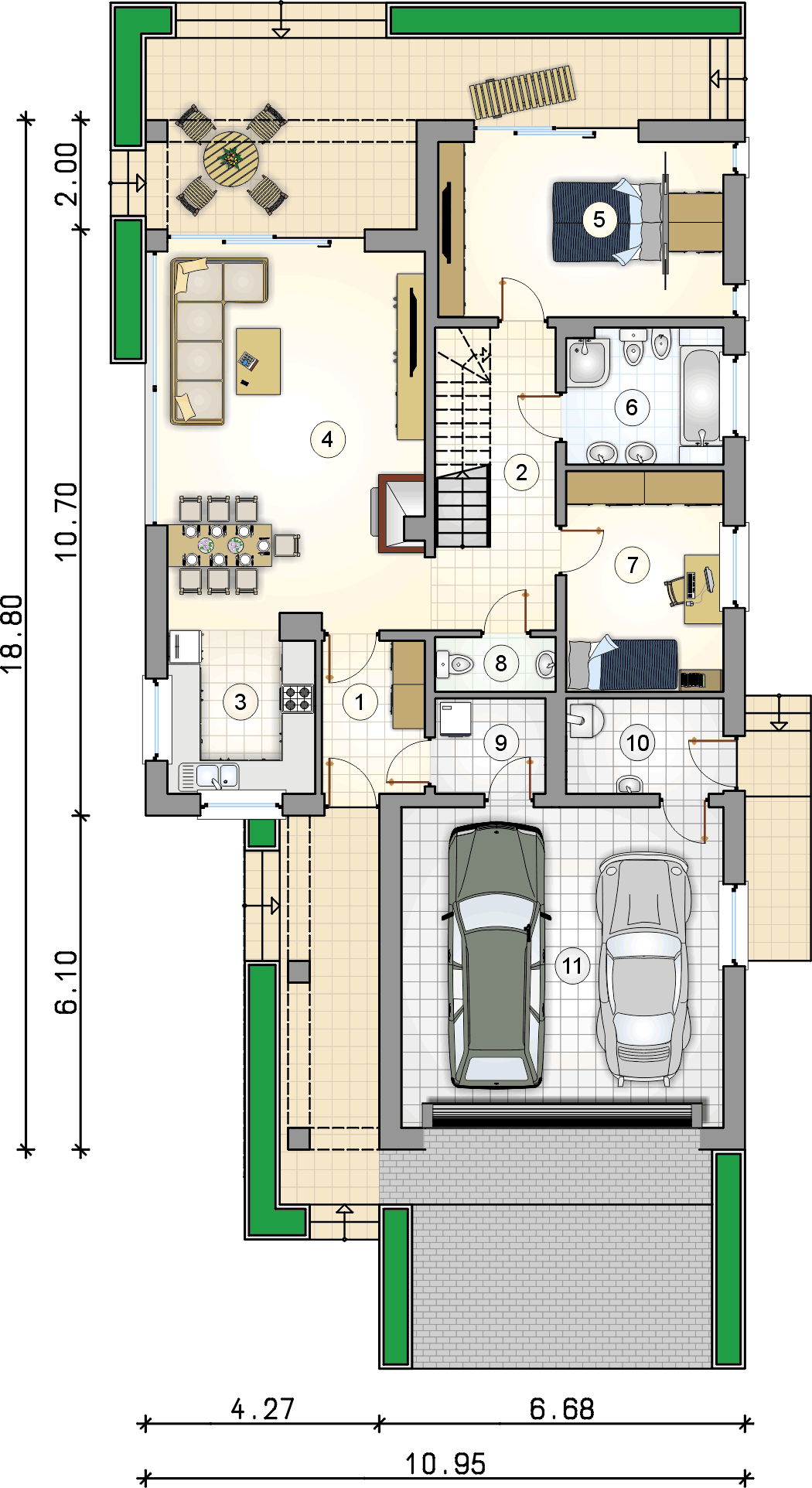

Rzut parteru - 133,40 m²

Rzut parteru projektu Merlin V

Zapytaj, co możesz zmienić

  • 1. Wiatrołap 5,10 m²
  • 2. Hall 9,45 m²
  • 3. Kuchnia 7,35 m²
  • 4. Pokój dzienny + jadalnia 32,45 m²
  • 5. Pokój 16,40 m²
  • 6. Łazienka 6,90 m²
  • 7. Pokój 11,35 m²
  • 8. Wc 2,10 m²
  • 9. Pom. gospodarcze 3,40 m²
  • 10. Kotłownia 4,85 m²
  • 11. Garaż dwustanowiskowy 34,05 m²
  • Razem rzut parteru 133,40 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

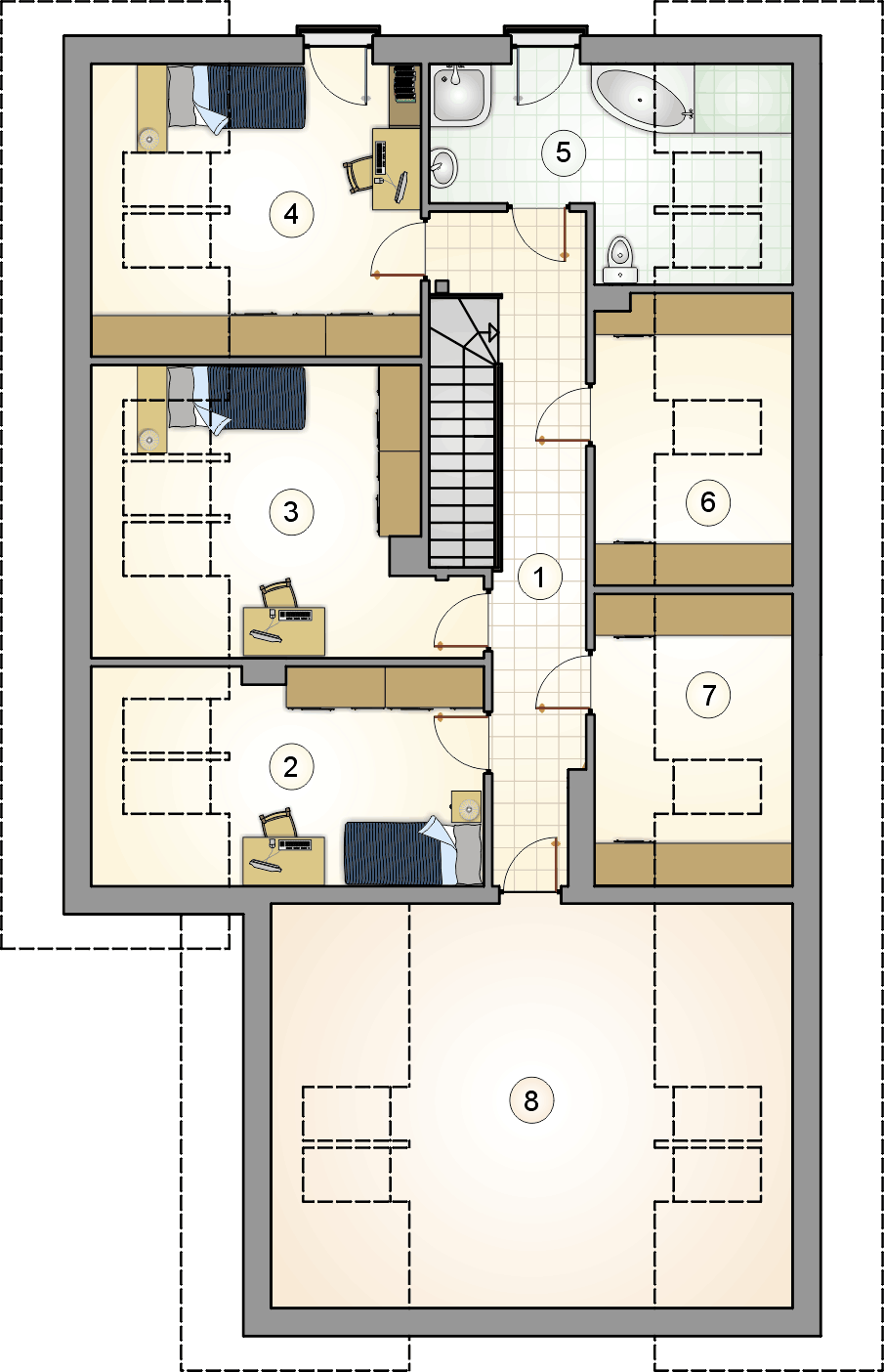

Rzut poddasza - 91,95 m²

Rzut poddasza projektu Merlin V

Zapytaj, co możesz zmienić

  • 1. Korytarz 15,35 m²
  • 2. Pokój 11,95 m²
  • 3. Pokój 13,10 m²
  • 4. Pokój 12,35 m²
  • 5. Łazienka 8 m²
  • 6. Garderoba 4,20 m²
  • 7. Garderoba 4,30 m²
  • 8. Strych 22,70 m²
  • Razem rzut poddasza 91,95 m²

Natychmiast, otrzymasz PDF-y
z rzutami wszystkich kondygnacji

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

Podobne projekty

1

/

3

WT 2021

Zdjęcie 1 projektu Bielowice KRP2497
Bielowice
Dodano!

Powierzchnia użytkowa: 185,80 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

3 990 zł

WT 2021

Zdjęcie 1 projektu Miriam G2 WRC1068
Miriam G2
Dodano!

Powierzchnia użytkowa: 146,81 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

3 400 zł

Taniej 459 zł

WT 2021

Zdjęcie 1 projektu uA151 WCB1201
uA151
Dodano!

Powierzchnia użytkowa: 157,86 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

PROMOCJA

Cena projektu:

4 590 zł

4 131 zł

WT 2021

Zdjęcie 1 projektu FX-38 PZB1024
FX-38
Dodano!

Powierzchnia użytkowa: 141,87 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

4 890 zł

WT 2021

Zdjęcie 1 projektu FX-64 PZB1036
FX-64
Dodano!

Powierzchnia użytkowa: 158,56 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

5 230 zł

WT 2021

Zdjęcie 1 projektu Sej-pro 050 energo ELW1043

Powierzchnia użytkowa: 172,95 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 3

Stanowiska garażowe: 2

Cena projektu:

4 900 zł

WT 2021

Zdjęcie 1 projektu Róża wiatrów BSG1000
Róża wiatrów
Dodano!

Powierzchnia użytkowa: 169,34 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

4 250 zł

WT 2021

Zdjęcie 1 projektu Otwarty 2 WAH1533
Otwarty 2
Dodano!

Powierzchnia użytkowa: 165,55 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

6 090 zł

WT 2021

Zdjęcie 1 projektu Murator M189b Magiczny świat - wariant II WAJ3724

Powierzchnia użytkowa: 137,40 m²

Pokoje (bez salonu): 5

Łazienki + toalety: 2

Stanowiska garażowe: 2

Cena projektu:

4 175 zł

Zobacz więcej podobnych (4734)

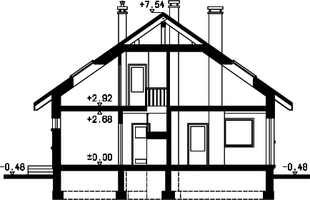

Przekroje

Przekrój pionowy
Przekrój pionowy projektu Merlin V

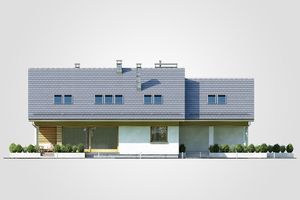

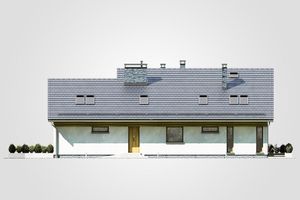

Elewacje

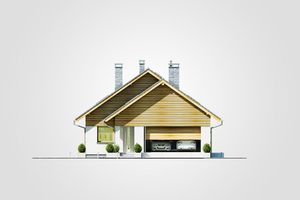

Frontowa
Tylna
Lewa
Prawa
Elewacja frontowa projektu Merlin V
Elewacja tylna projektu Merlin V
Elewacja lewa projektu Merlin V
Elewacja prawa projektu Merlin V
Autor: Studio Atrium

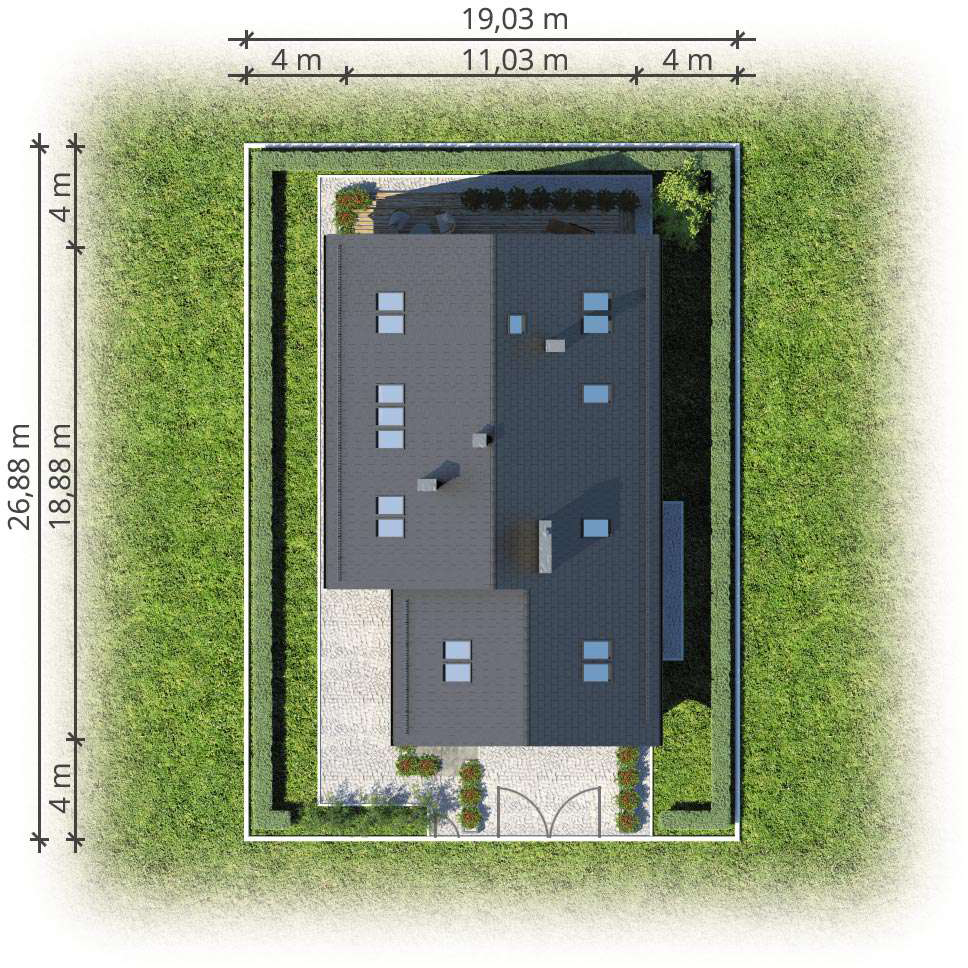

Usytuowanie na działce

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Czy ten projekt pasuje na
Twoją działkę?

Chętnie to sprawdzimy!

Dowiedz się:

  • czy zmieści się na niej wybrany przez Ciebie dom
  • jakie parametry musi spełniać dom według miejscowego planu zagospodarowania lub warunków zabudowy (np. kąt nachylenia i typ dachu, liczba kondygnacji itp.
  • jakie inne projekty pasują na Twoją działkę – znajdziemy je dla Ciebie!

Informacje szczegółowe

Powierzchnia i wymiary
Energooszczędność
Technologia
Powierzchnia użytkowa
166,60 m²
Cena przy zakupie z projektem icon

Suma powierzchni wszystkich pomieszczeń mieszkalnych, pomniejszona o pow. garażu, kotłowni, strychu, piwnicy. Jest liczona w 100% dla pomieszczeń o wysokości powyżej 2,2 m, w 50% dla pomieszczeń o wys. 2,2-1,4 m i niewliczana dla niższych niż 1,4 m.

Wysokość ściany kolankowej
0,50 m
Cena przy zakupie z projektem icon

Wysokość ściany podpierającej dach. Jej wysokość wpływa na powierzchnię użytkową kondygnacji, na której się znajduje.

Powierzchnia zabudowy
190 m²
Cena przy zakupie z projektem icon

Powierzchnia zajmowana przez część na- oraz nadziemną budynku liczona, jako rzut pionowy budynku na działkę.

Powierzchnia całkowita
380 m²
Cena przy zakupie z projektem icon

Całkowita powierzchnia wszystkich kondygnacji budynku łącznie z elementami nośnymi, takimi jak ściany zewnętrzne (z ociepleniem), słupy, tarasy, itp.

Kubatura brutto
1 078,50 m³
Cena przy zakupie z projektem icon

Zazwyczaj jest to suma kubatur (objętości) wszystkich pomieszczeń budynku, liczonych po zewnętrznym obrysie murów (z ociepleniem).

Powierzchnia dachu
292 m²
Cena przy zakupie z projektem
Kąt nachylenia dachu
35°
Cena przy zakupie z projektem icon

Nachylenie połaci dachu głównego podawane w stopniach. Uwaga! W niektórych projektach występuje więcej niż jedno nachylenie dachu.

Wysokość budynku
8,02 m
Cena przy zakupie z projektem icon

Wysokość liczona od części budynku położonej najniżej przy powierzchni terenu do najwyższego punktu dachu (kalenicy) z wyłączeniem kominów.

Szerokość elewacji
10,95 m
Cena przy zakupie z projektem
Długość elewacji
18,80 m
Cena przy zakupie z projektem
Min. szerokość działki
19,03 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa szerokość działki niezbędna do wybudowania wybranego domu. Składa się z szerokości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Min. długość działki
26,88 m
Cena przy zakupie z projektem icon

Najmniejsza możliwa długość działki niezbędna do wybudowania wybranego domu. Składa się z długości elewacji domu powiększonej z obu stron o 3 m dla ściany bez otworów drzwiowych/okiennych lub 4 m, dla ściany z otworami.

Ogrzewanie icon

gazowe

Warunki techniczne
Icon WT 2017 lub WT 2021
Cena przy zakupie z projektem icon

Warunki techniczne (WT) określają maksymalne zapotrzebowanie na nieodnawialną energię pierwotną (Ep) potrzebną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej. Dodatkowo określają maksymalny współczynnik przenikania ciepła dla ścian zewnętrznych, dachu/stropów, podłogi, okien i drzwi.

ParametrWT 2017WT 2021
Energia pierwotna (Ep)do 90 kWh/(m2rok)do 70 kWh/(m2rok)
Ściany zewnętrznemaks. 0,23 W/m2Kmaks. 0,20 W/m2K
Dach/stropodachymaks. 0,18 W/m2Kmaks. 0,15 W/m2K
Podłogi na grunciemaks. 0,30 W/m2Kmaks. 0,30 W/m2K
Okna i drzwi balkonowemaks. 1,10 W/m2Kmaks. 0,90 W/m2K
Okna dachowe(połaciowe)maks. 1,30 W/m2Kmaks. 1,10 W/m2K
Drzwi i bramymaks. 1,50 W/m2Kmaks. 1,30 W/m2K

Technologia murowana: Pustak ceramiczny gr. 30 cm + ocieplenie w systemie Termo Organika. Pokrycie dachu dachówką cementową. Brama garażowa i drzwi zewnętrzne marki Hörmann.

Nowy aktualny

Szacunkowy koszt budowy

Stan surowy zamknięty

Koszt aktualny na III kwartał 2021

291 000 zł netto

Prace ziemne i fundamenty

52 000 zł

Kompletna konstrukcja,
strop oraz dach

196 000 zł

Stolarka okienna i drzwiowa

43 000 zł

konsultant
Icon

Zależy nam, żebyś dobrze zaplanował wydatki

Na pewno znasz przynajmniej jedną osobę, która budowała dom latami, bo w trakcie budowy zabrakło jej pieniędzy. My chcemy, byś w swoim domu zamieszkał jak najszybciej. Dlatego podajemy Ci realne koszty.

Icon

Czy da się je obniżyć? Jasne.
Wystarczy np. śledzić promocje na materiały budowlane.

Wolimy jednak pokazać Ci kosztorys uwzględniający ceny standardowe i zawsze aktualne, żebyś w trakcie budowy unikał stresu związanego z nieprzewidzianymi wydatkami.

Podane koszty budowy mają charakter szacunkowy.

icon

Darmowe

Zestawienie materiałów budowlanych

icon

Polecamy

Kosztorys inwestorski

Zawiera zestawienie wszystkich potrzebnych materiałów wraz z ich cenami, uwzględnia koszty sprzętu i transportu. Z kosztorysem inwestorskim:

  • poznasz całkowite koszty budowy
  • zaplanujesz prace na budowie
  • łatwiej ocenisz konkurencyjność ofert podwykonawców
  • otrzymasz dokument wymagany w procesie kredytowym
Merlin V

Co zawiera projekt domu
Merlin V?

Każdy projekt domu zawiera:

  • Projekt architektoniczno-budowlany
  • Projekt techniczny
  • Bezpłatną zgodę na zmiany
  • Kopię uprawnień architektów i branżystów
  • Charakterystykę energetyczną (dla projektów domów)
Co zawiera paczka
szczegóły

Extradodatki do
projektu gratis

  • Tablica informacyjna
  • Dziennik budowy
  • Projekt architektury ogrodowej
  • Praktyczny poradnik “Jak urządzić ogród”
  • Teczka na dokumenty budowlane
Extradodatki do projektu
szczegóły

Płatne dodatki
do projektu

Dodatki możesz zamówić w koszyku lub telefonicznie u naszego Doradcy.

Płatne dodatki
Ikona

Bestseller

Kosztorys inwestorski

600 zł

Ikona

Bestseller

Dodatkowy egzemplarz projektu

150 zł

Ikona

Bestseller

Zainwestuj w dach solarny, a dostaniesz zwrot kosztów projektu!

4 540 zł

0 zł

Cena przy zakupie z projektem

Ikona

Wentylacja mechaniczna z rekuperacją

300 zł

Opis projektu

Projekt domu GL-1203 Merlin V został stworzony na wzór znanego projektu GL-975 Merlin. W przeciwieństwie do podstawowej wersji projekt ma więcej pokoi, większą powierzchnię. Projekt domu GL-1203 Merlin V jest doskonałym rozwiązaniem dla osób posiadających średniej szerokości działkę. Dom charakteryzuje się typową bryłą, przez co jest tani w budowie. W tym projekcie kalenica usytuowana jest prostopadle do drogi, co często określane jest w warunkach zabudowy. Jest przeznaczony do zabudowy wolnostojącej. Autor projektu przewidział garaż dwustanowiskowy wysunięty do przodu. Projekt jest idealną propozycją dla osób zainteresowanych domem z dachem dwuspadowym, co znacznie obniża koszty realizacji. Projekt GL-1203 Merlin V to dom parterowy z poddaszem użytkowym, dzięki czemu mamy możliwość zagospodarowania większej powierzchni. Autor projektu przewidział w nim ciekawie prezentującą się strefę dzienną. Tworzy ją między innymi kuchnia, która dzięki swoim wymiarom jest w pełni ustawna i funkcjonalna. W projekcie połączono jadalnię z salonem, dzięki czemu strefa dzienna staje się centrum rodzinnego życia. Usytuowany w salonie kominek sprawi, iż wnętrze stanie się bardziej przytulne. W projekcie uwzględniono dwie komfortowe łazienki- jedna znajduje się na parterze, zaś druga na poddaszu. Oprócz tego na dole przewidziano dodatkową, osobną toaletę. Uwzględnionych w domu pięć przestronnych sypialni to optymalna opcja dla 5-7 osobowej rodziny. Przestrzeń można wykorzystać także jako pokój dla gości lub gabinet. W projekcie nie mogło również zabraknąć miejsca na wyjątkowo przydatne pomieszczenie gospodarcze. Doskonałym miejscem do wypoczynku jest zaprojektowany przy domu taras. Dom zaprojektowano w technologii murowanej. W jego bryle widoczne są rozwiązania nawiązujące do stylu tradycyjnego, dlatego będzie prezentować się doskonale niezależnie od okolicy.
